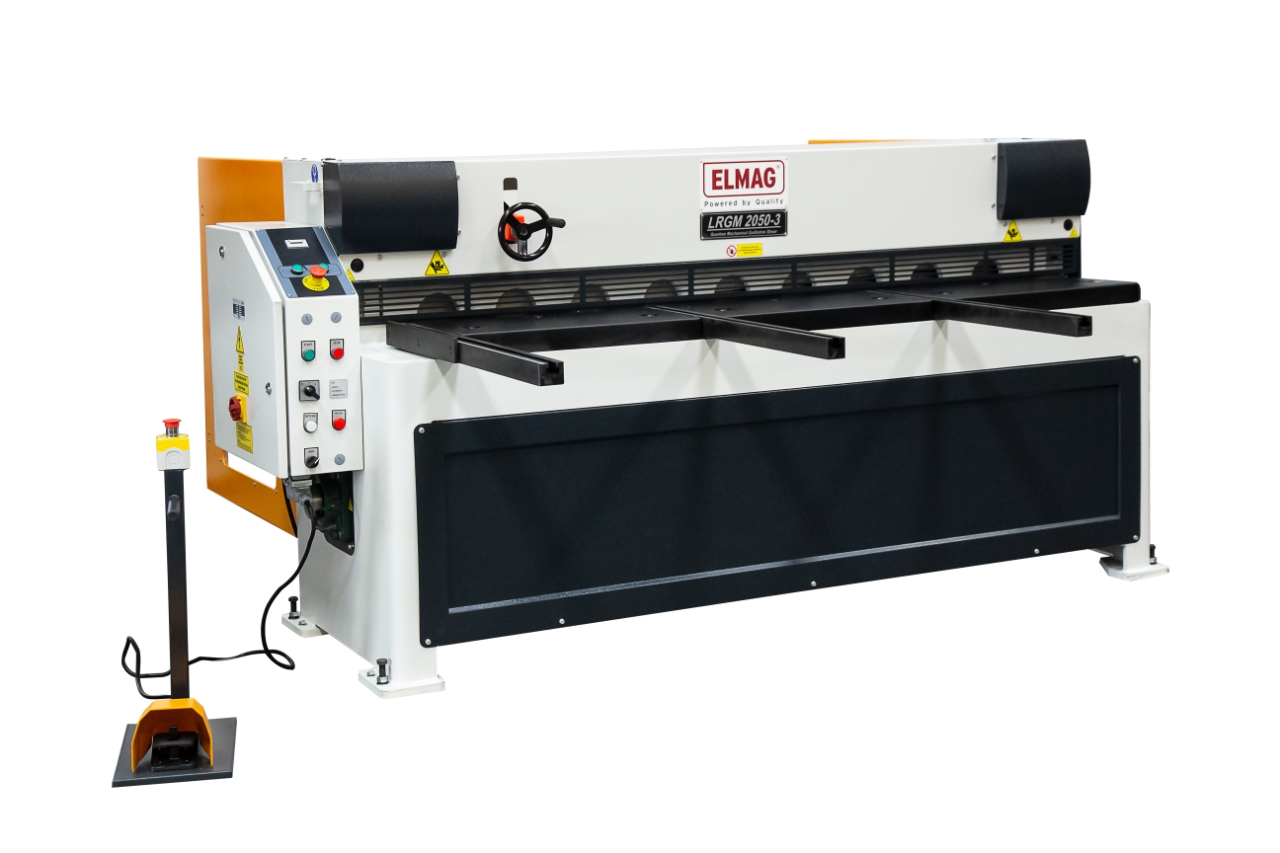

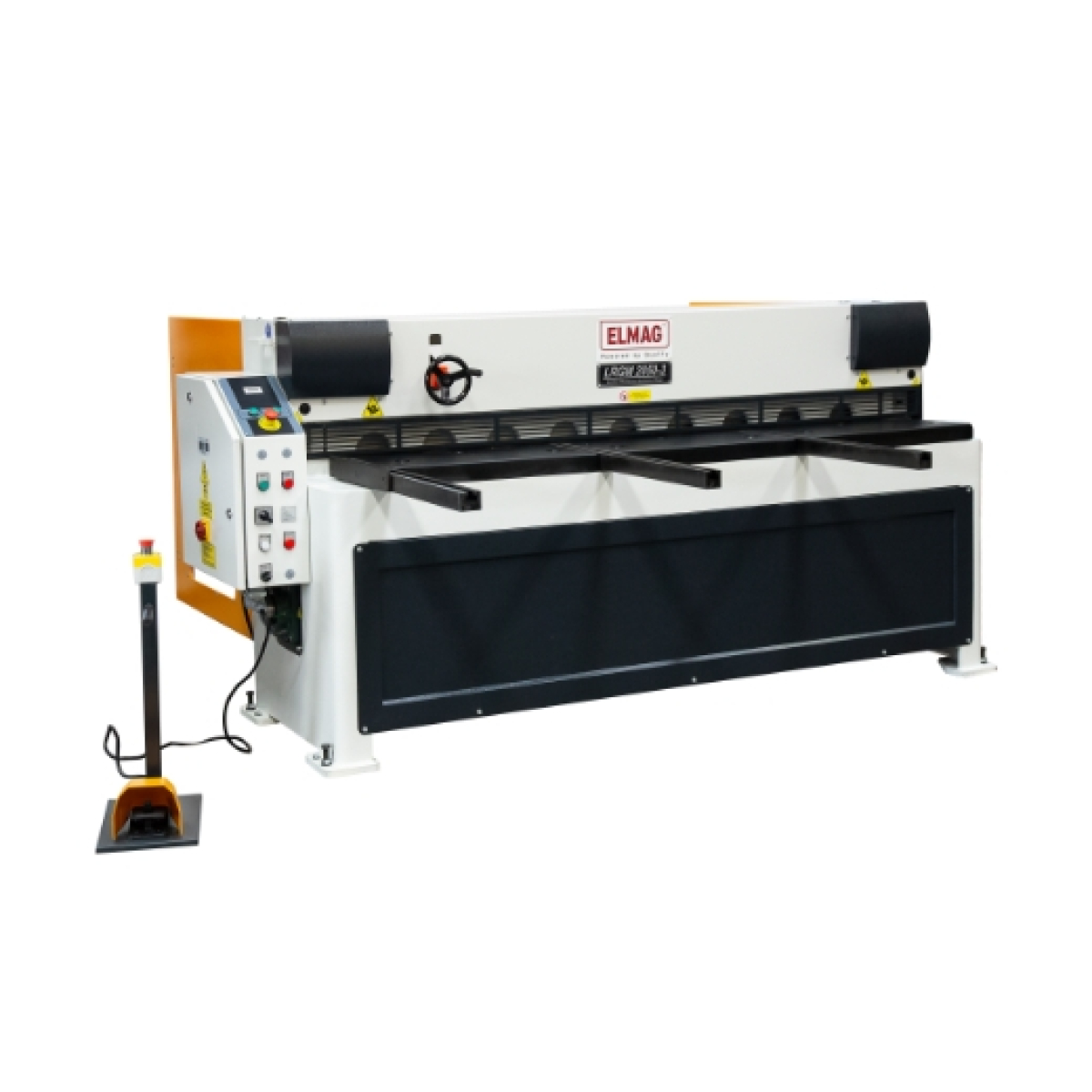

ELMAG Mechanische Tafelblechschere
Hohe Qualitätsstandards
- Robuste und langlebige Ausführung
- Hohe Schnittgenauigkeit
- Geschweißte Monoblock-Stahlkonstruktion mit sehr guter Schwingungsdämpfung
- Beidseitig verwendbare Spezialstahlmesser, gehärtet und präzisionsgeschliffen

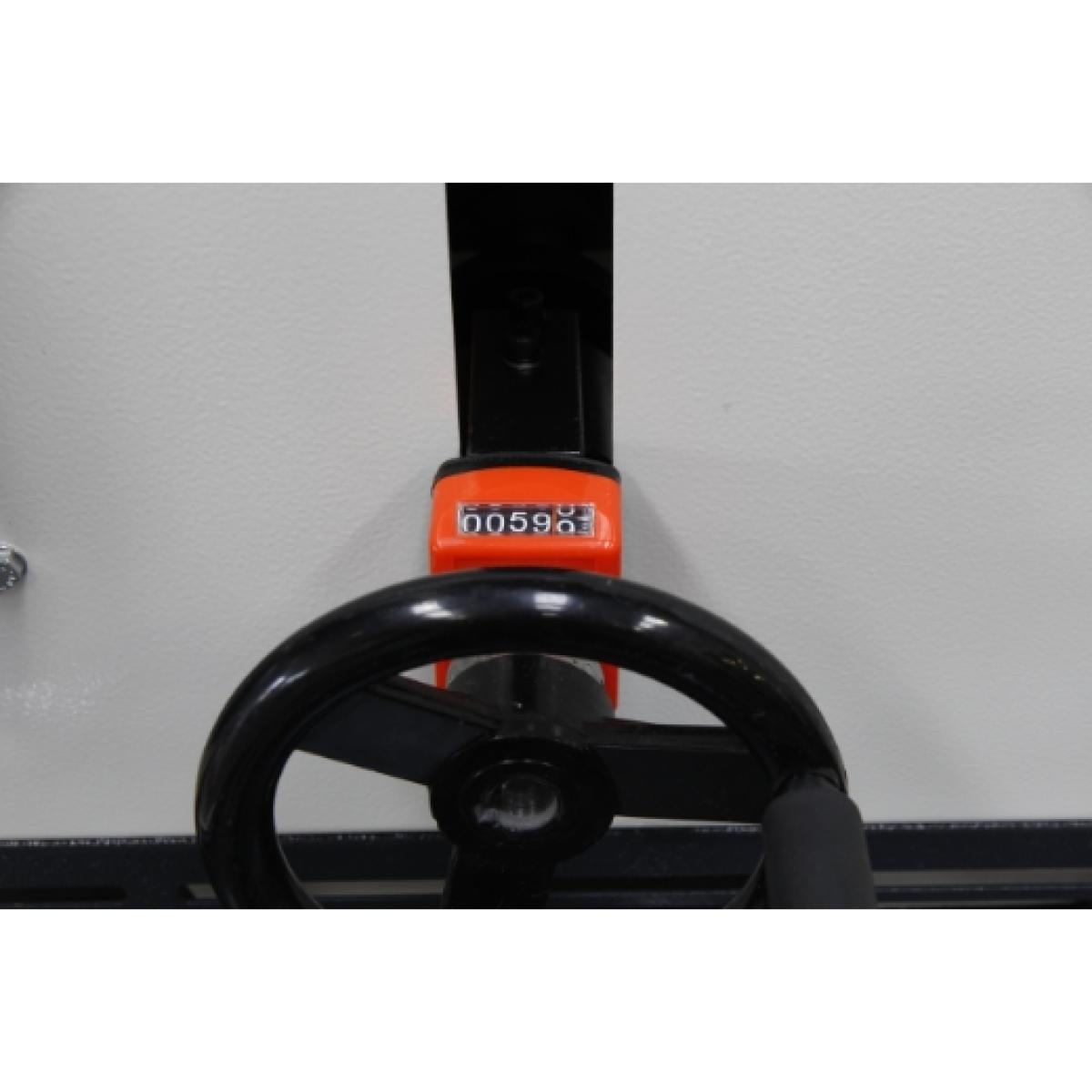

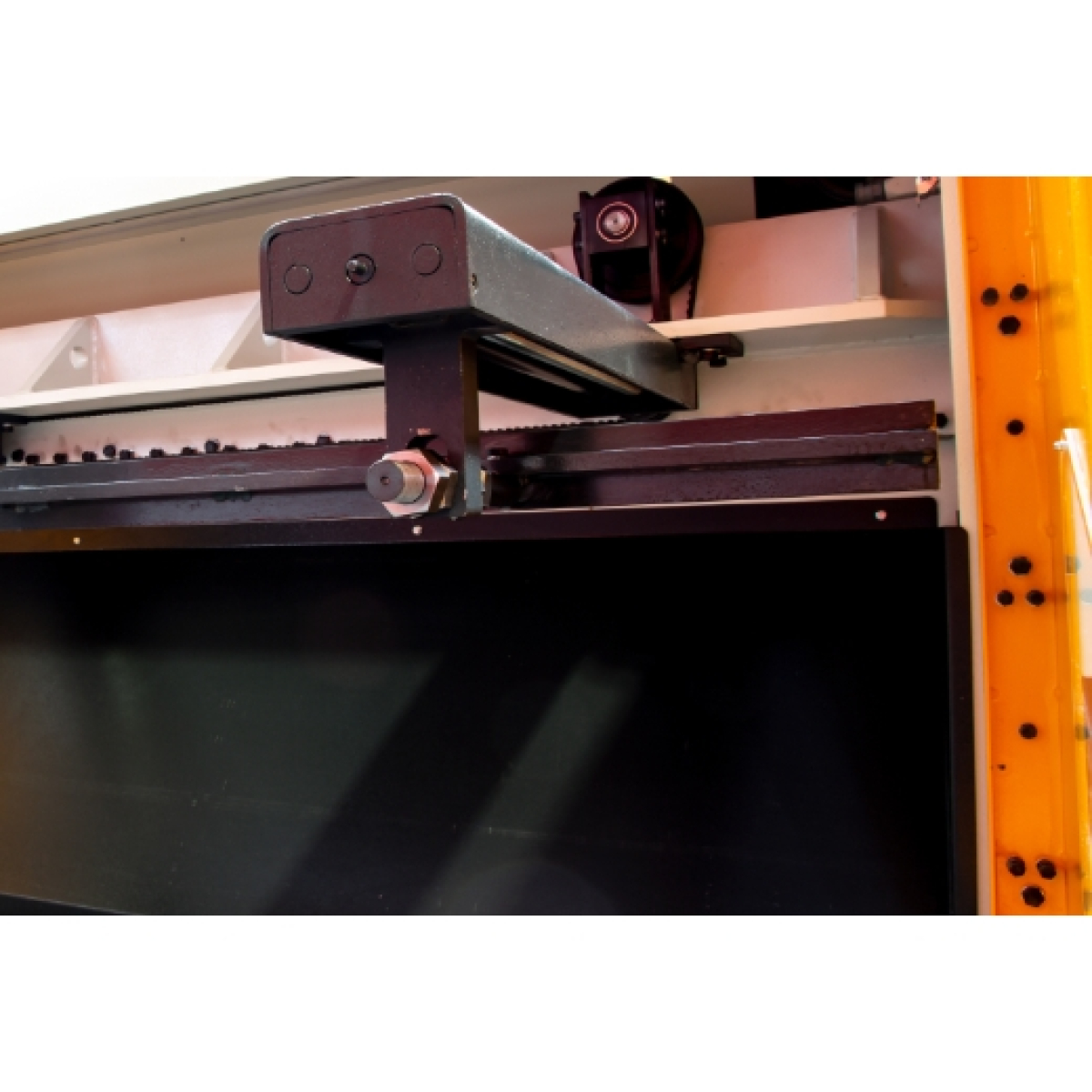

- Präziser Hinteranschlag mit Handrad und Messskala, Verstellbereich 0-750 mm
- Parallelführung der Messer für exakte Schnittqualität
- Manuelle Schnittspaltverstellung
CE-Sicherheitseinrichtungen
- Installierte Sicherheit durch Schnittspaltabdeckung
- Maschinenrückseite mittels Lichtvorhang abgesichert
- Not-Aus-Taster an der Maschine und an der Bediensäule
Optimales Handling

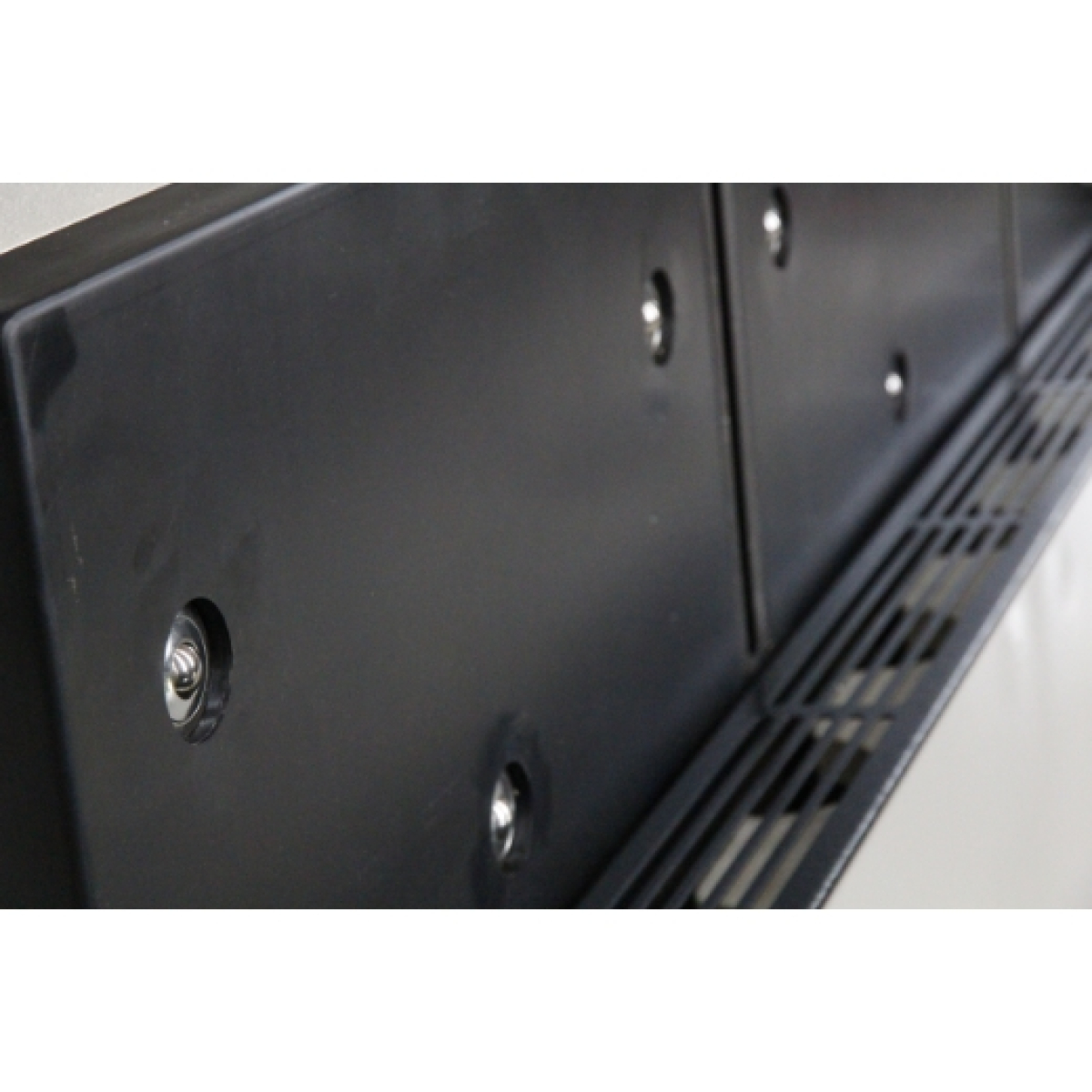

- Auflagetisch mit Kugelrollen für mühelose Blechpositionierung
- Auflagearme und Seitenanschlag
- Zwei Betriebsarten Manuell und Automatik

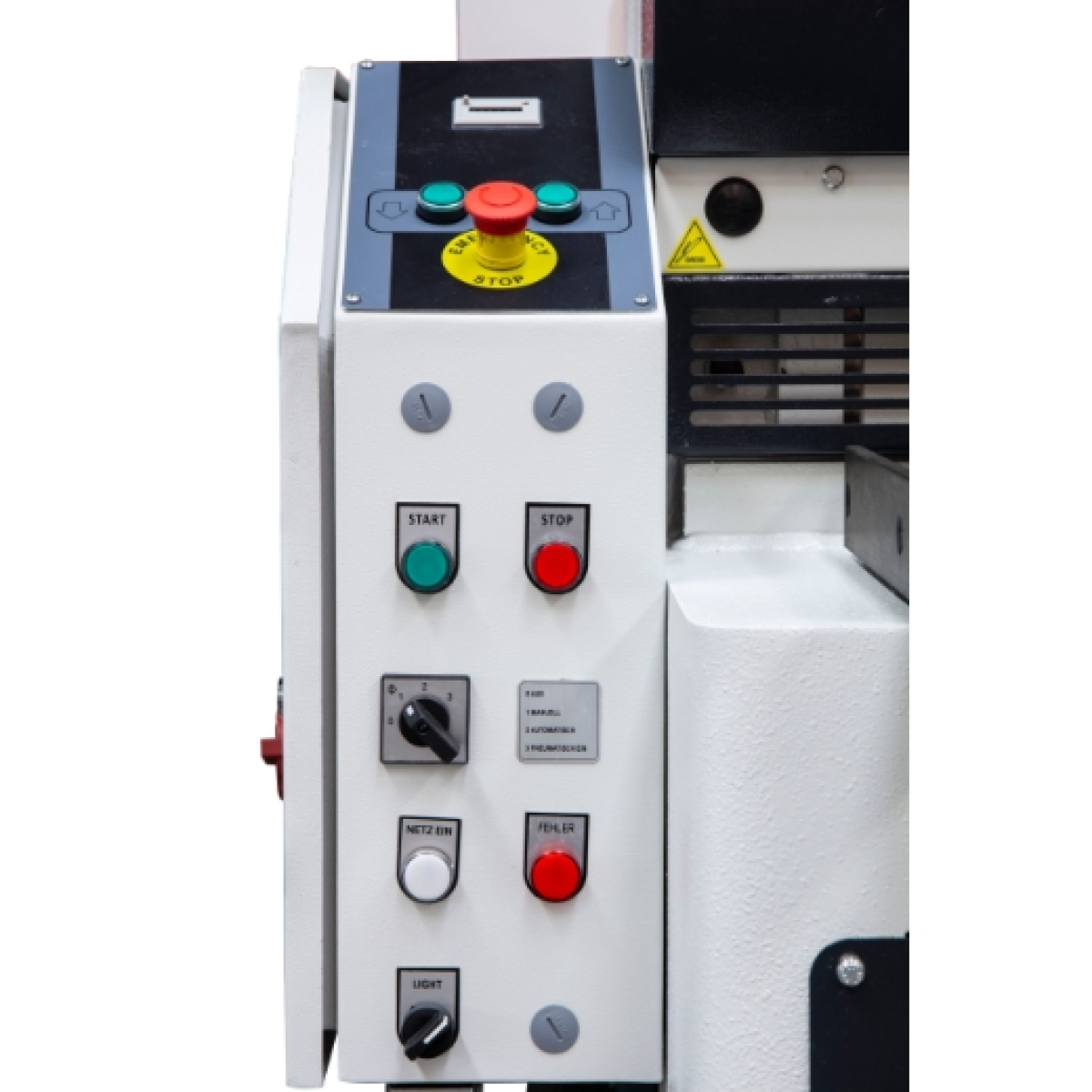

- Übersichtliche Steuerungskonsole LRGM mit Bedientasten
- Mobile Bediensäule mit Fußauslöser für Automatikbetrieb
ELGO NC-Steuerung nur bei NC-Modelle
Einfach bedienbare, numerische Steuerung zur Programmierung
des Hinteranschlags.
- Rasche Schnittlängeneingabe und manuelle Einzelbedienung per Tastendruck
- 99 Speicherplätze
- Anzeige in Millimeter oder Inch
Serienausstattung
- Spezialstahlmesser mit zwei Schnittkanten
- Seitenanschlag und Auflagearme
- LED-Beleuchtung der Schnittlinie
- Manuell einstellbarer Hinteranschlag
- CE-Sicherheitseinrichtungen
- Steuerpanel LRGM und mechanischer Hubzähler
- Mobile Bediensäule mit Fußauslöser und Not-Aus-Taster
Leistungsdaten LRGM
Schnittleistung bis 3,0 mm Materialstärke
Schnittlänge bis 2.050 mm
- ideal abgestimmt auf Normblechformate
Schnittgeschwindigkeit 35 Hübe pro Minute
- ideal für eine rasche, serielle Verarbeitung
Hohe Antriebsleistung 4 kW
- ausreichend Leistung für den Dauereinsatz
Technische Daten:
Schnittlänge: 2050mm
Schnittleistung 42 kg/mm²: 3mm
Hubanzahl: 351/min
Antrieb Motorleistung: 4000W
Hinteranschlag Verstellbereich: 750mm
Länge: 2700mm
Höhe: 1310mm
Gewicht: 1760kg
Ursprungsland: TR
Paketdiensfähig: NEIN
Hohe Qualitätsstandards
- Robuste und langlebige Ausführung
- Hohe Schnittgenauigkeit
- Geschweißte Monoblock-Stahlkonstruktion mit sehr guter Schwingungsdämpfung
- Beidseitig verwendbare Spezialstahlmesser, gehärtet und präzisionsgeschliffen
- Präziser Hinteranschlag mit Handrad und Messskala, Verstellbereich 0-750 mm
- Parallelführung der Messer für exakte Schnittqualität
- Manuelle Schnittspaltverstellung
CE-Sicherheitseinrichtungen
- Installierte Sicherheit durch Schnittspaltabdeckung
- Maschinenrückseite mittels Lichtvorhang abgesichert
- Not-Aus-Taster an der Maschine und an der Bediensäule
Optimales Handling
- Auflagetisch mit Kugelrollen für mühelose Blechpositionierung
- Auflagearme und Seitenanschlag
- Zwei Betriebsarten Manuell und Automatik
- Übersichtliche Steuerungskonsole LRGM mit Bedientasten
- Mobile Bediensäule mit Fußauslöser für Automatikbetrieb
ELGO NC-Steuerung nur bei NC-Modelle
Einfach bedienbare, numerische Steuerung zur Programmierung
des Hinteranschlags.
- Rasche Schnittlängeneingabe und manuelle Einzelbedienung per Tastendruck
- 99 Speicherplätze
- Anzeige in Millimeter oder Inch
Serienausstattung
- Spezialstahlmesser mit zwei Schnittkanten
- Seitenanschlag und Auflagearme
- LED-Beleuchtung der Schnittlinie
- Manuell einstellbarer Hinteranschlag
- CE-Sicherheitseinrichtungen
- Steuerpanel LRGM und mechanischer Hubzähler
- Mobile Bediensäule mit Fußauslöser und Not-Aus-Taster
Leistungsdaten LRGM
Schnittleistung bis 3,0 mm Materialstärke
Schnittlänge bis 2.050 mm
- ideal abgestimmt auf Normblechformate
Schnittgeschwindigkeit 35 Hübe pro Minute
- ideal für eine rasche, serielle Verarbeitung
Hohe Antriebsleistung 4 kW
- ausreichend Leistung für den Dauereinsatz
- Robuste und langlebige Ausführung
- Hohe Schnittgenauigkeit
- Geschweißte Monoblock-Stahlkonstruktion mit sehr guter Schwingungsdämpfung
- Beidseitig verwendbare Spezialstahlmesser, gehärtet und präzisionsgeschliffen
- Präziser Hinteranschlag mit Handrad und Messskala, Verstellbereich 0-750 mm
- Parallelführung der Messer für exakte Schnittqualität
- Manuelle Schnittspaltverstellung
CE-Sicherheitseinrichtungen
- Installierte Sicherheit durch Schnittspaltabdeckung
- Maschinenrückseite mittels Lichtvorhang abgesichert
- Not-Aus-Taster an der Maschine und an der Bediensäule
Optimales Handling
- Auflagetisch mit Kugelrollen für mühelose Blechpositionierung
- Auflagearme und Seitenanschlag
- Zwei Betriebsarten Manuell und Automatik
- Übersichtliche Steuerungskonsole LRGM mit Bedientasten
- Mobile Bediensäule mit Fußauslöser für Automatikbetrieb
ELGO NC-Steuerung nur bei NC-Modelle
Einfach bedienbare, numerische Steuerung zur Programmierung
des Hinteranschlags.
- Rasche Schnittlängeneingabe und manuelle Einzelbedienung per Tastendruck
- 99 Speicherplätze
- Anzeige in Millimeter oder Inch
Serienausstattung
- Spezialstahlmesser mit zwei Schnittkanten
- Seitenanschlag und Auflagearme
- LED-Beleuchtung der Schnittlinie
- Manuell einstellbarer Hinteranschlag
- CE-Sicherheitseinrichtungen
- Steuerpanel LRGM und mechanischer Hubzähler
- Mobile Bediensäule mit Fußauslöser und Not-Aus-Taster
Leistungsdaten LRGM
Schnittleistung bis 3,0 mm Materialstärke
Schnittlänge bis 2.050 mm
- ideal abgestimmt auf Normblechformate
Schnittgeschwindigkeit 35 Hübe pro Minute
- ideal für eine rasche, serielle Verarbeitung
Hohe Antriebsleistung 4 kW
- ausreichend Leistung für den Dauereinsatz
Technische Daten:
Schnittlänge: 2050mm
Schnittleistung 42 kg/mm²: 3mm
Hubanzahl: 351/min
Antrieb Motorleistung: 4000W
Hinteranschlag Verstellbereich: 750mm
Länge: 2700mm
Höhe: 1310mm
Gewicht: 1760kg
Ursprungsland: TR
Paketdiensfähig: NEIN
Hohe Qualitätsstandards
- Robuste und langlebige Ausführung
- Hohe Schnittgenauigkeit
- Geschweißte Monoblock-Stahlkonstruktion mit sehr guter Schwingungsdämpfung
- Beidseitig verwendbare Spezialstahlmesser, gehärtet und präzisionsgeschliffen
- Präziser Hinteranschlag mit Handrad und Messskala, Verstellbereich 0-750 mm
- Parallelführung der Messer für exakte Schnittqualität
- Manuelle Schnittspaltverstellung
CE-Sicherheitseinrichtungen
- Installierte Sicherheit durch Schnittspaltabdeckung
- Maschinenrückseite mittels Lichtvorhang abgesichert
- Not-Aus-Taster an der Maschine und an der Bediensäule
Optimales Handling
- Auflagetisch mit Kugelrollen für mühelose Blechpositionierung
- Auflagearme und Seitenanschlag
- Zwei Betriebsarten Manuell und Automatik
- Übersichtliche Steuerungskonsole LRGM mit Bedientasten
- Mobile Bediensäule mit Fußauslöser für Automatikbetrieb
ELGO NC-Steuerung nur bei NC-Modelle
Einfach bedienbare, numerische Steuerung zur Programmierung
des Hinteranschlags.
- Rasche Schnittlängeneingabe und manuelle Einzelbedienung per Tastendruck
- 99 Speicherplätze
- Anzeige in Millimeter oder Inch
Serienausstattung
- Spezialstahlmesser mit zwei Schnittkanten
- Seitenanschlag und Auflagearme
- LED-Beleuchtung der Schnittlinie
- Manuell einstellbarer Hinteranschlag
- CE-Sicherheitseinrichtungen
- Steuerpanel LRGM und mechanischer Hubzähler
- Mobile Bediensäule mit Fußauslöser und Not-Aus-Taster
Leistungsdaten LRGM
Schnittleistung bis 3,0 mm Materialstärke
Schnittlänge bis 2.050 mm
- ideal abgestimmt auf Normblechformate
Schnittgeschwindigkeit 35 Hübe pro Minute
- ideal für eine rasche, serielle Verarbeitung
Hohe Antriebsleistung 4 kW
- ausreichend Leistung für den Dauereinsatz
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
