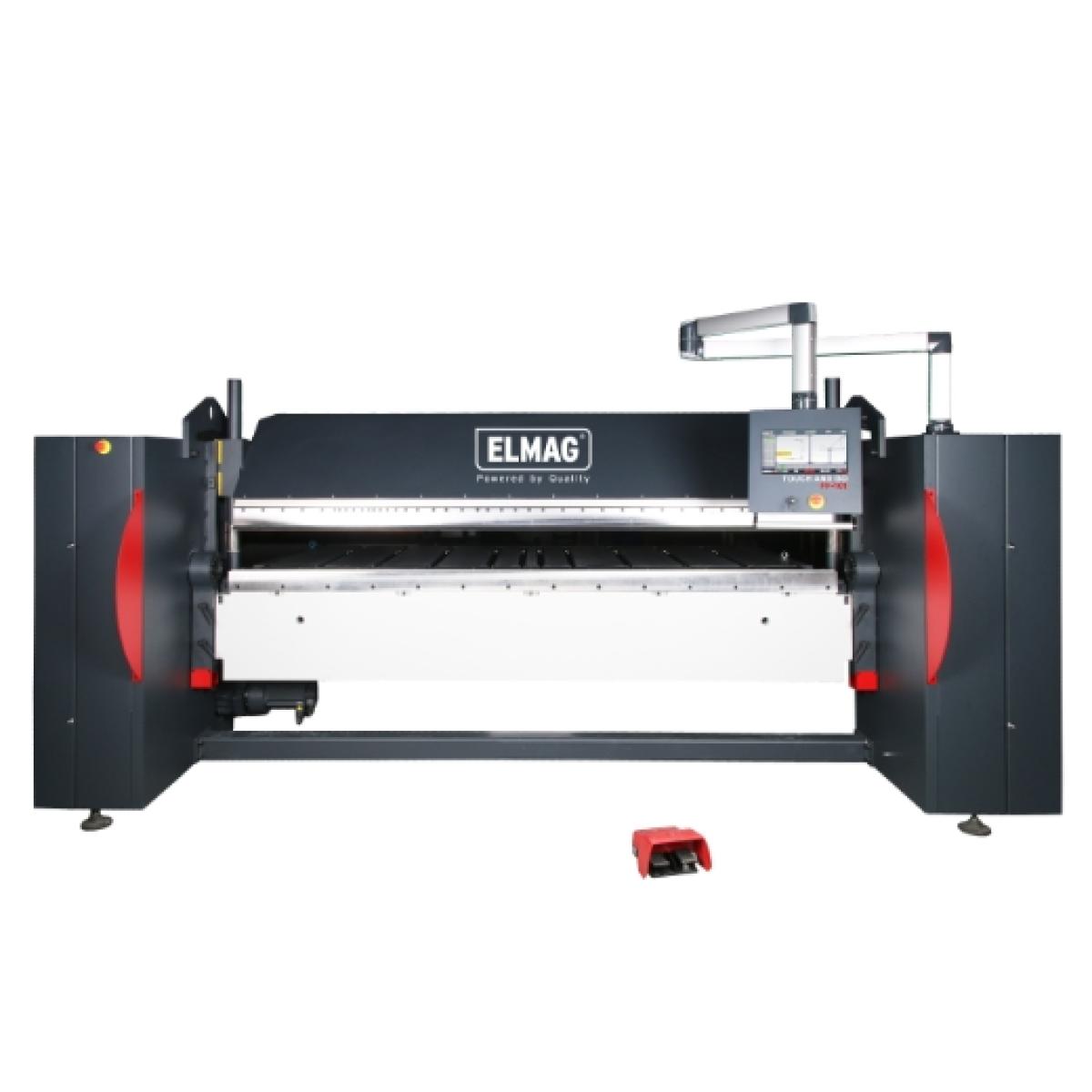

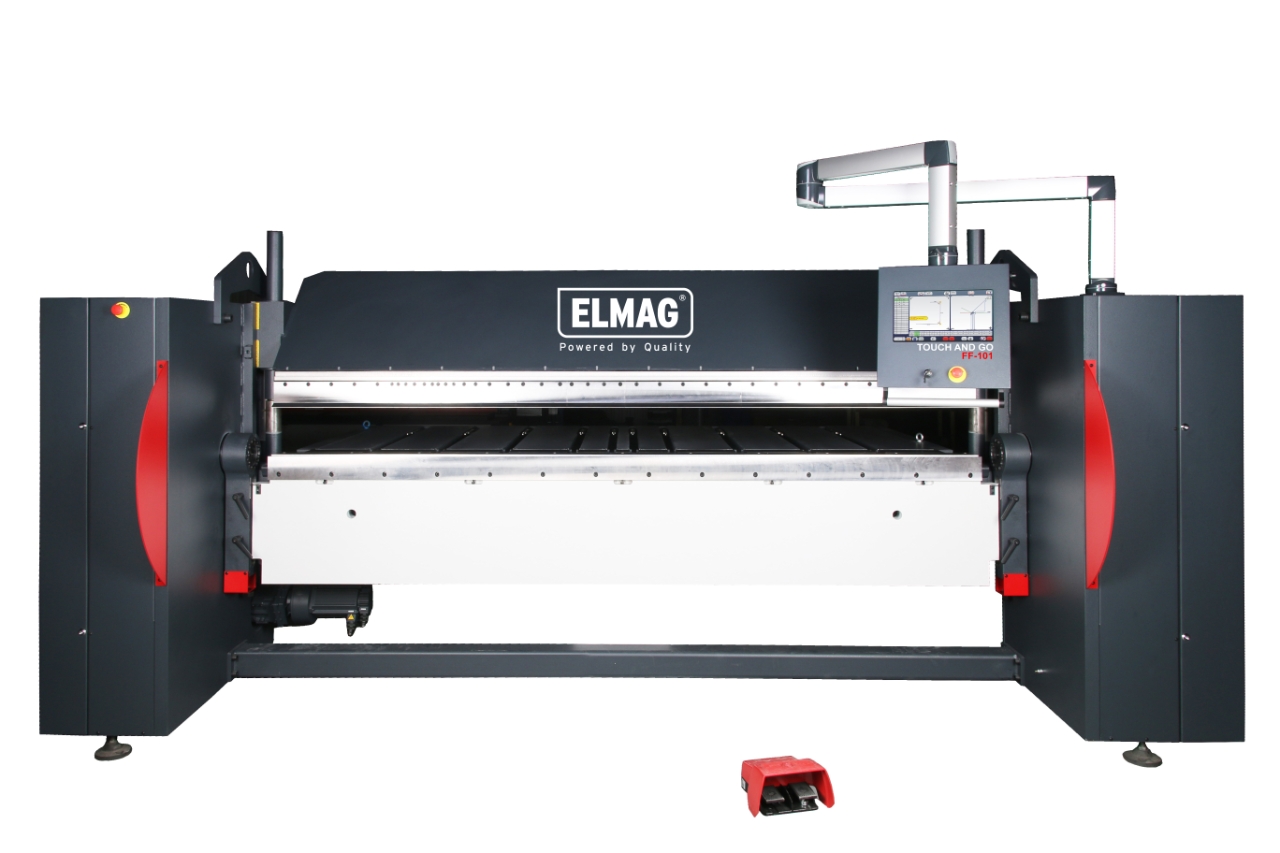

ELMAG Motorische Schwenkbiegemaschine
Kompakte Fertigungslösung
Die ergonomisch designten Schwenkbiegemaschinen vereinen die Vorteile von manuellen und motorisch betriebenen Geräten. Das Klemmen des Werkstücks erfolgt bei der UNIM Serie durch einen Exzenterhebel, bei allen MSS, MSL und MSS plus Modellen, motorisch durch die seitlich angeordnete Hubspindel. Ein zusätzlicher Elektromotor sorgt für das Biegen des Bleches, wodurch eine optimale kostengünstige Lösung erreicht wird.
Die Schwenkbiegemaschinen können mit einem manuellen, oder motorischen Hinteranschlag ausgerüstet werden, was die Arbeit für den Bediener erheblich vereinfacht. Für leichte Ausrichtarbeiten bei Dünnblechen sind die Maschinen mit einer Fußbedienung ausgestattet. Diese Modelle eignen sich für die Einzelfertigung und sind im Vergleich zu den manuellen Maschinen um ein Vielfaches effizienter, zudem können Sie in allen Industriebetrieben eingesetzt werden.
Serienausstattung Modell MSS plus
- Winkeleinstellung mittels Potentiometer
- Fußpedal mit Not/Halt-Funktion
- Manuelle Bombiereinrichtung
- 5,7 'Farb-Touchscreen
- Einstellen des Winkels, einschließlich der Korrektur für unterschiedliche Dicke und Qualität des Materials
- die Fähigkeit, die Winkel im Speicher zu speichern
- die Namen der Profile (in Worten und Zahlen)
Technische Daten:
Biegelänge: 3020mm
Materialstärke 400 N/mm²: 6mm
Materialstärke 600 N/mm²: 3.5mm
Materialstärke Alu 275 N/mm²: 7mm
Öffnung: 240mm
Motorleistung Biegewange: 2 x 4kW
Motorleistung Klemmung: 4kW
Länge: 4520mm
Höhe: 1750mm
Gewicht: 6950kg
Ursprungsland: SK
Paketdiensfähig: NEIN
Kompakte Fertigungslösung
Die ergonomisch designten Schwenkbiegemaschinen vereinen die Vorteile von manuellen und motorisch betriebenen Geräten. Das Klemmen des Werkstücks erfolgt bei der UNIM Serie durch einen Exzenterhebel, bei allen MSS, MSL und MSS plus Modellen, motorisch durch die seitlich angeordnete Hubspindel. Ein zusätzlicher Elektromotor sorgt für das Biegen des Bleches, wodurch eine optimale kostengünstige Lösung erreicht wird.
Die Schwenkbiegemaschinen können mit einem manuellen, oder motorischen Hinteranschlag ausgerüstet werden, was die Arbeit für den Bediener erheblich vereinfacht. Für leichte Ausrichtarbeiten bei Dünnblechen sind die Maschinen mit einer Fußbedienung ausgestattet. Diese Modelle eignen sich für die Einzelfertigung und sind im Vergleich zu den manuellen Maschinen um ein Vielfaches effizienter, zudem können Sie in allen Industriebetrieben eingesetzt werden.
Serienausstattung Modell MSS plus
- Winkeleinstellung mittels Potentiometer
- Fußpedal mit Not/Halt-Funktion
- Manuelle Bombiereinrichtung
- 5,7 'Farb-Touchscreen
- Einstellen des Winkels, einschließlich der Korrektur für unterschiedliche Dicke und Qualität des Materials
- die Fähigkeit, die Winkel im Speicher zu speichern
- die Namen der Profile (in Worten und Zahlen)
Die ergonomisch designten Schwenkbiegemaschinen vereinen die Vorteile von manuellen und motorisch betriebenen Geräten. Das Klemmen des Werkstücks erfolgt bei der UNIM Serie durch einen Exzenterhebel, bei allen MSS, MSL und MSS plus Modellen, motorisch durch die seitlich angeordnete Hubspindel. Ein zusätzlicher Elektromotor sorgt für das Biegen des Bleches, wodurch eine optimale kostengünstige Lösung erreicht wird.
Die Schwenkbiegemaschinen können mit einem manuellen, oder motorischen Hinteranschlag ausgerüstet werden, was die Arbeit für den Bediener erheblich vereinfacht. Für leichte Ausrichtarbeiten bei Dünnblechen sind die Maschinen mit einer Fußbedienung ausgestattet. Diese Modelle eignen sich für die Einzelfertigung und sind im Vergleich zu den manuellen Maschinen um ein Vielfaches effizienter, zudem können Sie in allen Industriebetrieben eingesetzt werden.
Serienausstattung Modell MSS plus
- Winkeleinstellung mittels Potentiometer
- Fußpedal mit Not/Halt-Funktion
- Manuelle Bombiereinrichtung
- 5,7 'Farb-Touchscreen
- Einstellen des Winkels, einschließlich der Korrektur für unterschiedliche Dicke und Qualität des Materials
- die Fähigkeit, die Winkel im Speicher zu speichern
- die Namen der Profile (in Worten und Zahlen)
Technische Daten:
Biegelänge: 3020mm
Materialstärke 400 N/mm²: 6mm
Materialstärke 600 N/mm²: 3.5mm
Materialstärke Alu 275 N/mm²: 7mm
Öffnung: 240mm
Motorleistung Biegewange: 2 x 4kW
Motorleistung Klemmung: 4kW
Länge: 4520mm
Höhe: 1750mm
Gewicht: 6950kg
Ursprungsland: SK
Paketdiensfähig: NEIN
Kompakte Fertigungslösung
Die ergonomisch designten Schwenkbiegemaschinen vereinen die Vorteile von manuellen und motorisch betriebenen Geräten. Das Klemmen des Werkstücks erfolgt bei der UNIM Serie durch einen Exzenterhebel, bei allen MSS, MSL und MSS plus Modellen, motorisch durch die seitlich angeordnete Hubspindel. Ein zusätzlicher Elektromotor sorgt für das Biegen des Bleches, wodurch eine optimale kostengünstige Lösung erreicht wird.
Die Schwenkbiegemaschinen können mit einem manuellen, oder motorischen Hinteranschlag ausgerüstet werden, was die Arbeit für den Bediener erheblich vereinfacht. Für leichte Ausrichtarbeiten bei Dünnblechen sind die Maschinen mit einer Fußbedienung ausgestattet. Diese Modelle eignen sich für die Einzelfertigung und sind im Vergleich zu den manuellen Maschinen um ein Vielfaches effizienter, zudem können Sie in allen Industriebetrieben eingesetzt werden.
Serienausstattung Modell MSS plus
- Winkeleinstellung mittels Potentiometer
- Fußpedal mit Not/Halt-Funktion
- Manuelle Bombiereinrichtung
- 5,7 'Farb-Touchscreen
- Einstellen des Winkels, einschließlich der Korrektur für unterschiedliche Dicke und Qualität des Materials
- die Fähigkeit, die Winkel im Speicher zu speichern
- die Namen der Profile (in Worten und Zahlen)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
