ELMAG Getriebe Fräs- und Bohrmaschine
Planfräsen - Schaftfräsen - Bohren
Stufenlose Drehzahlverstellung
Digitale Drehzahlanzeige
Not-Aus-Taster
Rechts- und Linkslauf
Drehzahlregler
Präzisions-Mikrovorschub
Digitale Bohrtiefenanzeige
Pinolenfixierung
Bedienheben mit Fixierung
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Frässpindelschutzabdeckung
Bohrtiefenskala
Nullspannungsauslöser
Maschinenständer optional erhältlich
Technische Daten:
Bohrleistung in Stahl: 30mm
Gewindeschneidleistung: M18
Fräsleistung Planfräser: 80mm
Fräsleistung Schaftfräser: 20mm
Spindelaufnahme (Drehspindel): MK 3
Drehzahlbereich 1: 50 - 750UpM
Drehzahlbereich 2: 150 - 2250UpM
Drehzahlstufen: stufenlos
Pinolenhub: 70mm
T-Nuten, Breite: 14mm
Fräskopfhub: 370mm
Spindelausladung: 180mm
Fräskopf Schwenkbereich: ± 90°
Pinolenabstand Tisch: 90 - 460mm
Frästischfläche: 840x210mm
Tischweg X x Y: >600 x 220mm
Motorleistung: 1100W
Netzanschluss: 230/50V/Hz
Kubatur: 840x210x460mm
Länge x Breite: 1100 x 710mm
Höhe: 1190mm
Gewicht: 240kg
Ursprungsland: CN
Paketdiensfähig: NEIN
MFB 20 / MFB 20-L / MFB 30 / MFB 30-L Vario

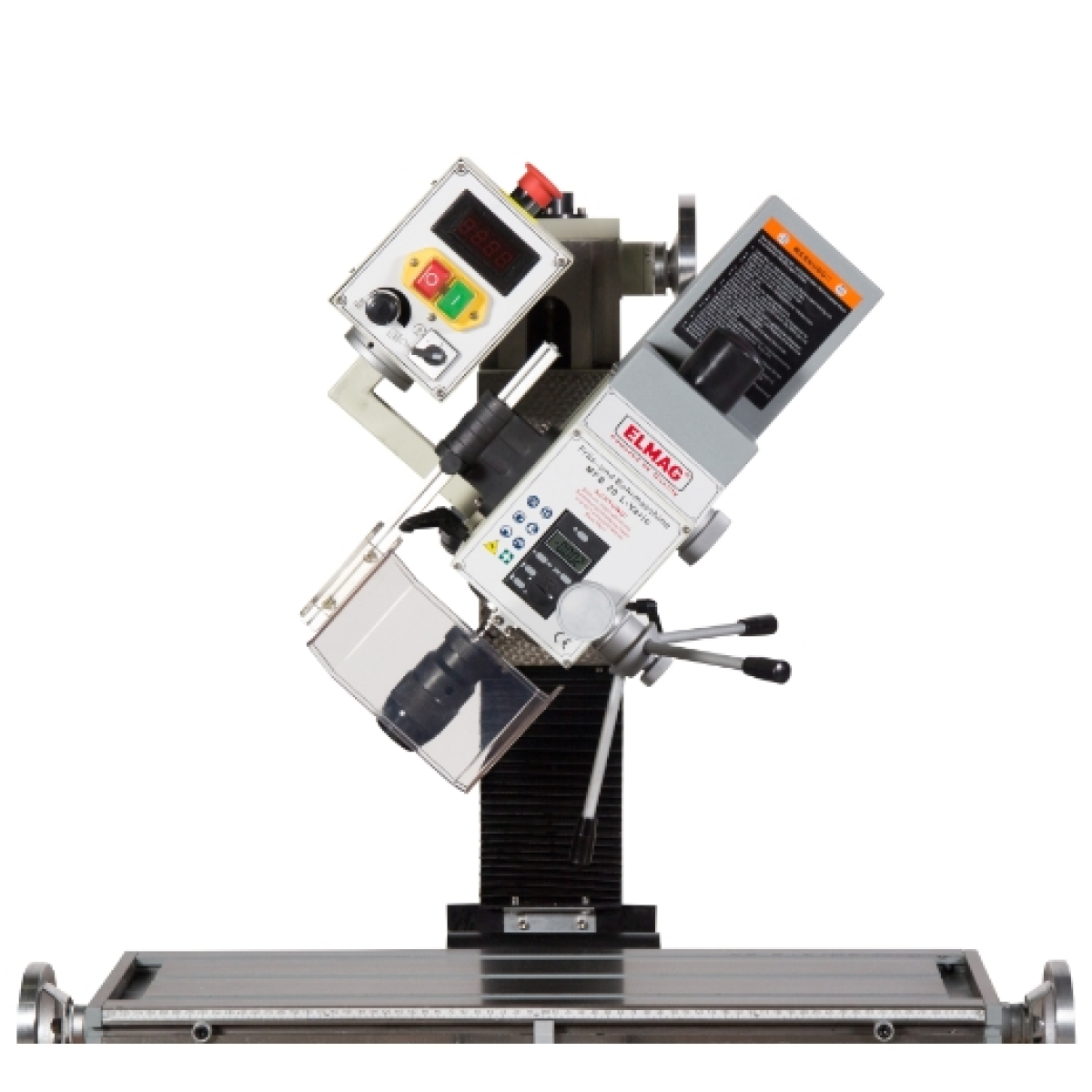

Mit den kompakten Fräs- und Bohrmaschinen MFB 20 Vario und MFB 20-L Vario ist die präzise Werkstückbearbeitung dank eines schwenkbaren Maschinenkopfes in jeder Lage ein Vergnügen.
Die MFB 20 Vario wurde speziell für kleine Fräs- und Bohrarbeiten entwickeln. Mit einer Bohrleistung in Stahl von 20 mm und einer Planfräsleistung von 63 mm decken Sie einen weiten Bereich der im Modell- und Maschinenbau üblichen Größen ab. Digitalanzeigen für Drehzahl und Bohrtiefe und eine stufenlos einstellbare Drehzahlregelung bieten optimale Unterstützung.
Serienausstattung
- Schnellspannbohrfutter B16, 1 - 16 mm
- Kegeldorn MK 2 / B 16, IG M10
- Anzugsspindel M10
- Werkzeugsatz
- Bedienungsanleitung / CE
Stufenlose Drehzahlverstellung
Digitale Drehzahlanzeige
Not-Aus-Taster
Rechts- und Linkslauf
Drehzahlregler
Präzisions-Mikrovorschub
Digitale Bohrtiefenanzeige
Pinolenfixierung
Bedienheben mit Fixierung
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Frässpindelschutzabdeckung
Bohrtiefenskala
Nullspannungsauslöser
Maschinenständer optional erhältlich
Technische Daten:
Bohrleistung in Stahl: 30mm
Gewindeschneidleistung: M18
Fräsleistung Planfräser: 80mm
Fräsleistung Schaftfräser: 20mm
Spindelaufnahme (Drehspindel): MK 3
Drehzahlbereich 1: 50 - 750UpM
Drehzahlbereich 2: 150 - 2250UpM
Drehzahlstufen: stufenlos
Pinolenhub: 70mm
T-Nuten, Breite: 14mm
Fräskopfhub: 370mm
Spindelausladung: 180mm
Fräskopf Schwenkbereich: ± 90°
Pinolenabstand Tisch: 90 - 460mm
Frästischfläche: 840x210mm
Tischweg X x Y: >600 x 220mm
Motorleistung: 1100W
Netzanschluss: 230/50V/Hz
Kubatur: 840x210x460mm
Länge x Breite: 1100 x 710mm
Höhe: 1190mm
Gewicht: 240kg
Ursprungsland: CN
Paketdiensfähig: NEIN
MFB 20 / MFB 20-L / MFB 30 / MFB 30-L Vario
Mit den kompakten Fräs- und Bohrmaschinen MFB 20 Vario und MFB 20-L Vario ist die präzise Werkstückbearbeitung dank eines schwenkbaren Maschinenkopfes in jeder Lage ein Vergnügen.
Die MFB 20 Vario wurde speziell für kleine Fräs- und Bohrarbeiten entwickeln. Mit einer Bohrleistung in Stahl von 20 mm und einer Planfräsleistung von 63 mm decken Sie einen weiten Bereich der im Modell- und Maschinenbau üblichen Größen ab. Digitalanzeigen für Drehzahl und Bohrtiefe und eine stufenlos einstellbare Drehzahlregelung bieten optimale Unterstützung.
Serienausstattung
- Schnellspannbohrfutter B16, 1 - 16 mm
- Kegeldorn MK 2 / B 16, IG M10
- Anzugsspindel M10
- Werkzeugsatz
- Bedienungsanleitung / CE
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
