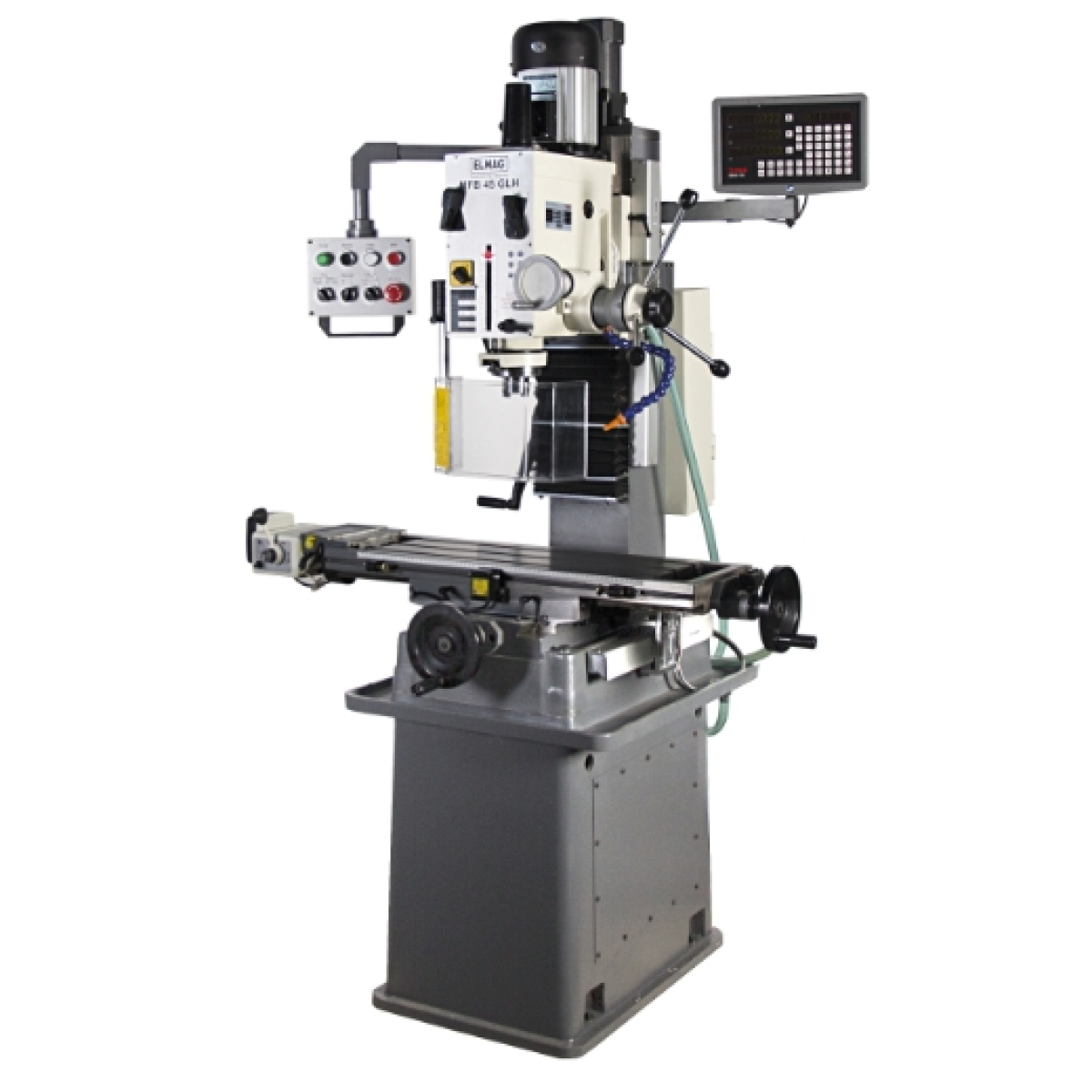

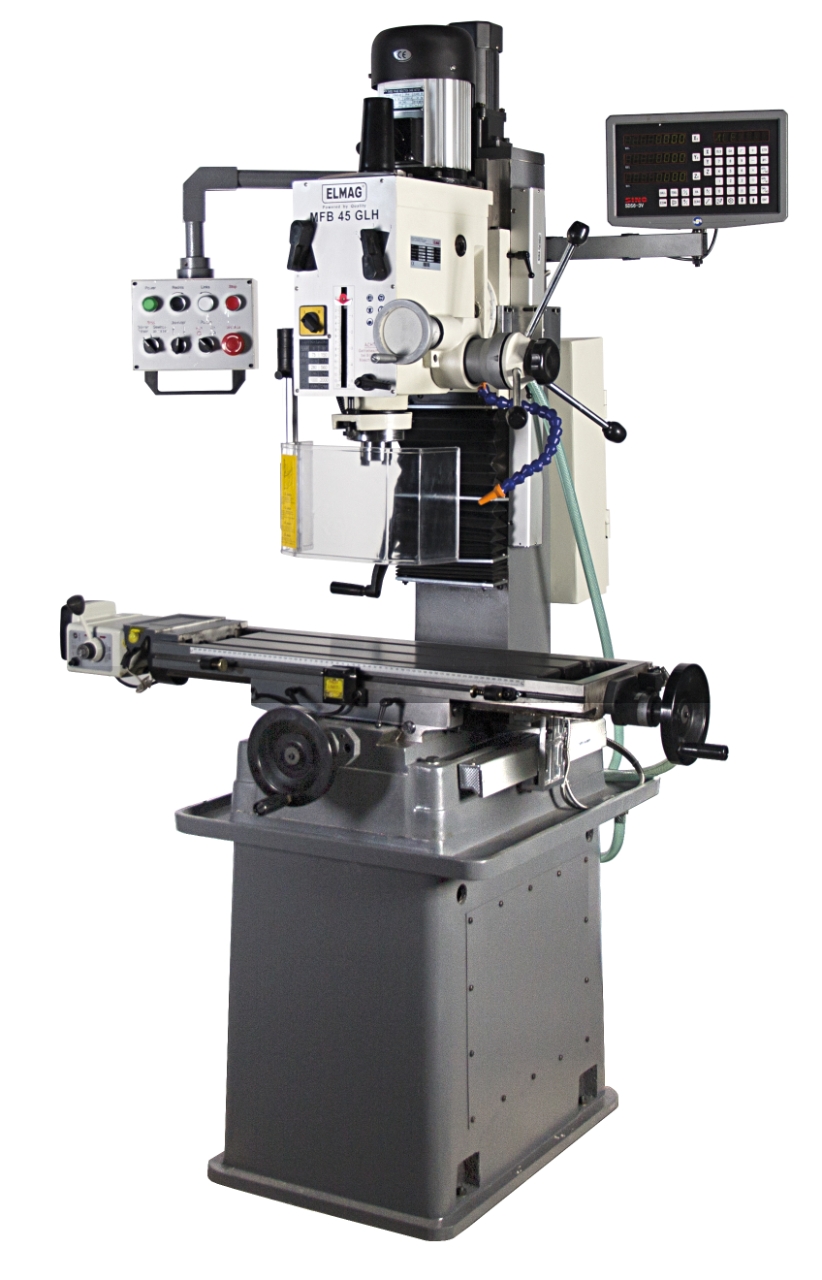

ELMAG Getriebe Fräs- und Bohrmaschine
X-Achse stufenlos und Eilgang
Fräsleistung Ø 80 / 32 mm
Kubatur 800 x 240 x 470 mm
Spindelausladung 252 mm
Tischweg 540 x 180 mm
Schwenkbarer Fräskopf +- 90°, mit automatischer Höhenverstellung
Motor 2-stufig 1.100 W / 850 W, 400 V
12 Drehzahlen 75 - 3.200 UpM
Rechts- und Linkslauf
Gewindeschneidmodus
Präzisions-Mikrovorschub
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Frässpindelschutzabdeckung
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Kreuztisch x-Achse mit stufenlos einstellbarem Vorschub und Eilgang
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Not-Aus-Taster / Nullspannungsauslöser

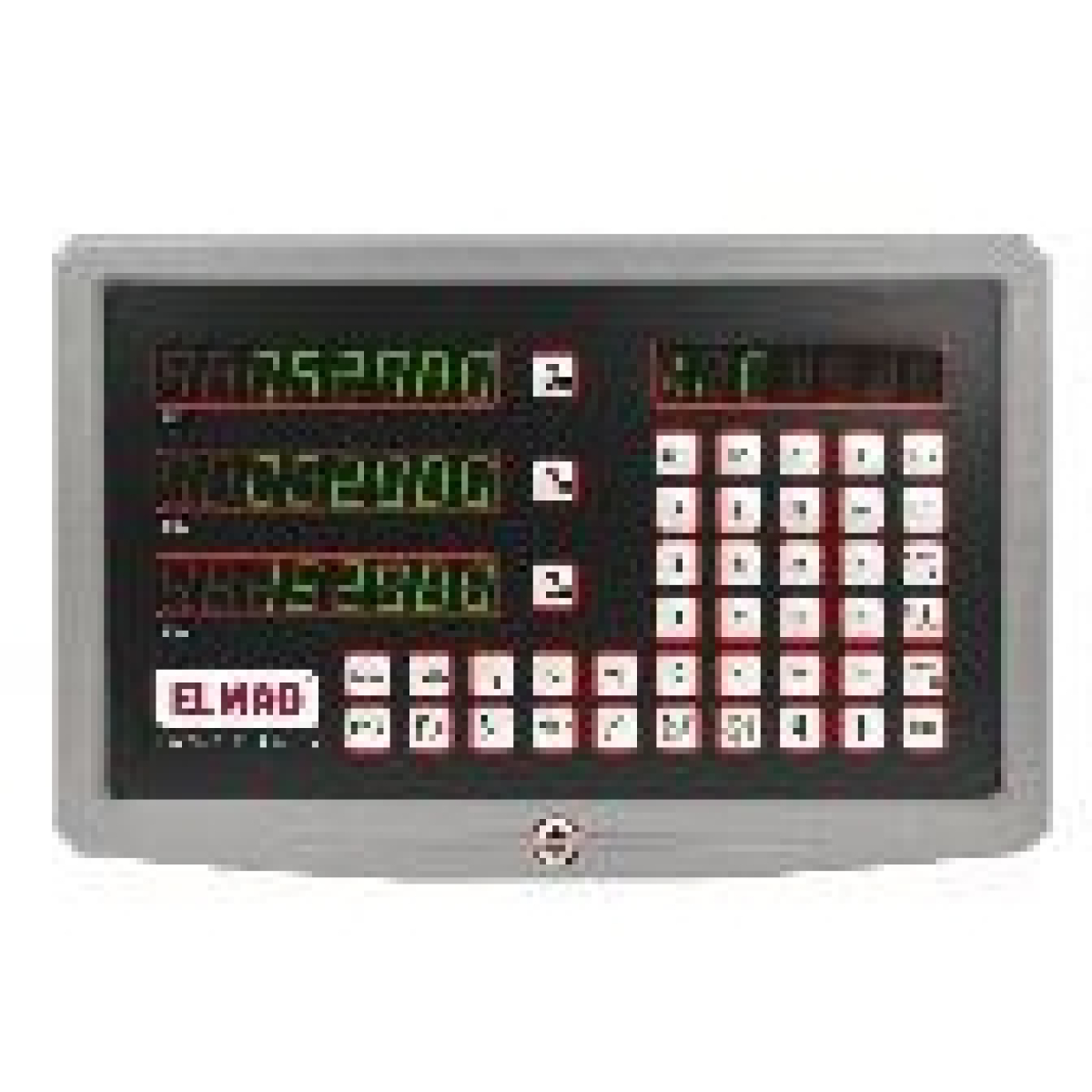

Mit 3-Achs-Positionsanzeige
Technische Daten:
Bohrleistung in Stahl: 45mm
Gewindeschneidleistung: M20
Fräsleistung Planfräser: 80mm
Fräsleistung Schaftfräser: 32mm
Spindelaufnahme (Drehspindel): ISO 30
Drehzahlbereich 1: 75 - 1600UpM
Drehzahlbereich 2: 150 - 3200UpM
Drehzahlstufen: 12
Pinolenhub: 120mm
T-Nuten, Breite: 14mm
Fräskopfhub: 350mm
Spindelausladung: 252mm
Fräskopf Schwenkbereich: ± 90°
Pinolenabstand Tisch: 120 - 470mm
Frästischfläche: 800x240mm
Tischweg X x Y: 540 x 180mm
Vorschubstufen X/Y: X: stufenlos / Y: -
Motorleistung: (2-stufig) 1100 / 850W
Vorschubantrieb X/Y: X: 90 / Y: -W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Kubatur: 800x240x470mm
Länge x Breite: 1250 x 940mm
Höhe: 2060mm
Gewicht: 590kg
Ursprungsland: CN
Paketdiensfähig: NEIN
High-speed-Halbautomat 1.100 / 850 W
Das Modell MFB 45 GLH ist dank ihres robusten Industriedesigns gut für den intensiven Dauereinsatz geeignet. Sie bietet zahlreiche Funktionen für den anspruchsvollen Maschinenbauer: Der schwenkbare Fräskopf und der groß dimensionierte Kreuztisch sind mit einer motorischen Höhenverstellung bzw. einem Eilgangsantrieb für rasche Werkzeug- bzw. Werkstückpositionierung ausgestattet. Der stufenlos einstellbare Kreuztischantrieb der X-Achse ermöglicht eine Optimierung der Schnittgeschwindigkeit und bietet höchste Wiederholgenauigkeit. Als Betriebsmodi sind Bohren/Fräsen und Gewindeschneiden anwählbar. Mit einem Top-Speed von 3.200 UpM liefert die MFG 45 GLH auch bei kleinen Durchmessern beste Bohr- und Fräsergebnisse.
Serienausstattung:
Schnellspannbohrfutter B16, 1 - 16 mm
Kegeldorn ISO 30 / B 16, IG M12
Anzugsspindel M12
Werkzeugsatz
Bedienungsanleitung / CE
Fräsleistung Ø 80 / 32 mm
Kubatur 800 x 240 x 470 mm
Spindelausladung 252 mm
Tischweg 540 x 180 mm
Schwenkbarer Fräskopf +- 90°, mit automatischer Höhenverstellung
Motor 2-stufig 1.100 W / 850 W, 400 V
12 Drehzahlen 75 - 3.200 UpM
Rechts- und Linkslauf
Gewindeschneidmodus
Präzisions-Mikrovorschub
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Frässpindelschutzabdeckung
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Kreuztisch x-Achse mit stufenlos einstellbarem Vorschub und Eilgang
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Not-Aus-Taster / Nullspannungsauslöser
Mit 3-Achs-Positionsanzeige
Technische Daten:
Bohrleistung in Stahl: 45mm
Gewindeschneidleistung: M20
Fräsleistung Planfräser: 80mm
Fräsleistung Schaftfräser: 32mm
Spindelaufnahme (Drehspindel): ISO 30
Drehzahlbereich 1: 75 - 1600UpM
Drehzahlbereich 2: 150 - 3200UpM
Drehzahlstufen: 12
Pinolenhub: 120mm
T-Nuten, Breite: 14mm
Fräskopfhub: 350mm
Spindelausladung: 252mm
Fräskopf Schwenkbereich: ± 90°
Pinolenabstand Tisch: 120 - 470mm
Frästischfläche: 800x240mm
Tischweg X x Y: 540 x 180mm
Vorschubstufen X/Y: X: stufenlos / Y: -
Motorleistung: (2-stufig) 1100 / 850W
Vorschubantrieb X/Y: X: 90 / Y: -W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Kubatur: 800x240x470mm
Länge x Breite: 1250 x 940mm
Höhe: 2060mm
Gewicht: 590kg
Ursprungsland: CN
Paketdiensfähig: NEIN
High-speed-Halbautomat 1.100 / 850 W
Das Modell MFB 45 GLH ist dank ihres robusten Industriedesigns gut für den intensiven Dauereinsatz geeignet. Sie bietet zahlreiche Funktionen für den anspruchsvollen Maschinenbauer: Der schwenkbare Fräskopf und der groß dimensionierte Kreuztisch sind mit einer motorischen Höhenverstellung bzw. einem Eilgangsantrieb für rasche Werkzeug- bzw. Werkstückpositionierung ausgestattet. Der stufenlos einstellbare Kreuztischantrieb der X-Achse ermöglicht eine Optimierung der Schnittgeschwindigkeit und bietet höchste Wiederholgenauigkeit. Als Betriebsmodi sind Bohren/Fräsen und Gewindeschneiden anwählbar. Mit einem Top-Speed von 3.200 UpM liefert die MFG 45 GLH auch bei kleinen Durchmessern beste Bohr- und Fräsergebnisse.
Serienausstattung:
Schnellspannbohrfutter B16, 1 - 16 mm
Kegeldorn ISO 30 / B 16, IG M12
Anzugsspindel M12
Werkzeugsatz
Bedienungsanleitung / CE
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
