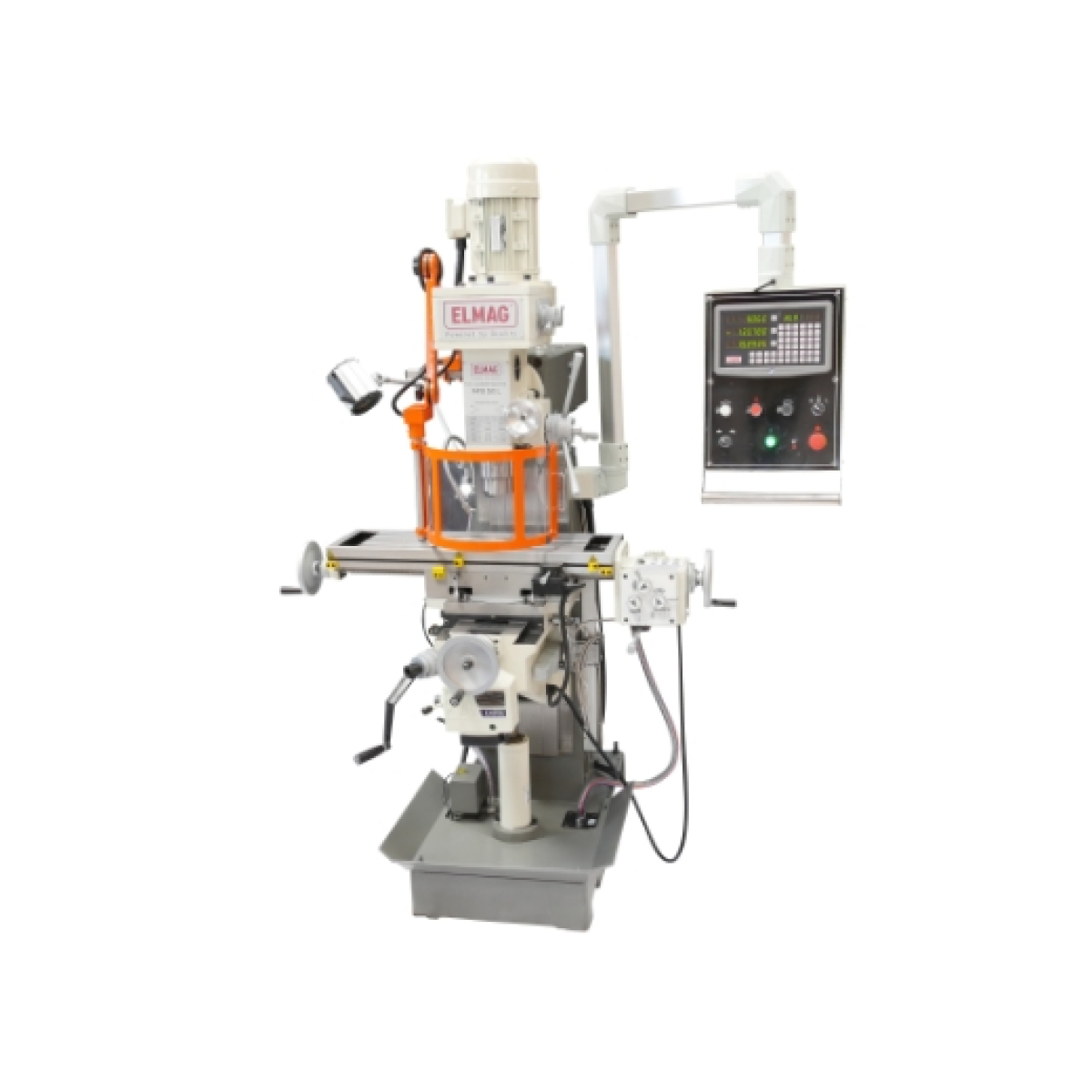

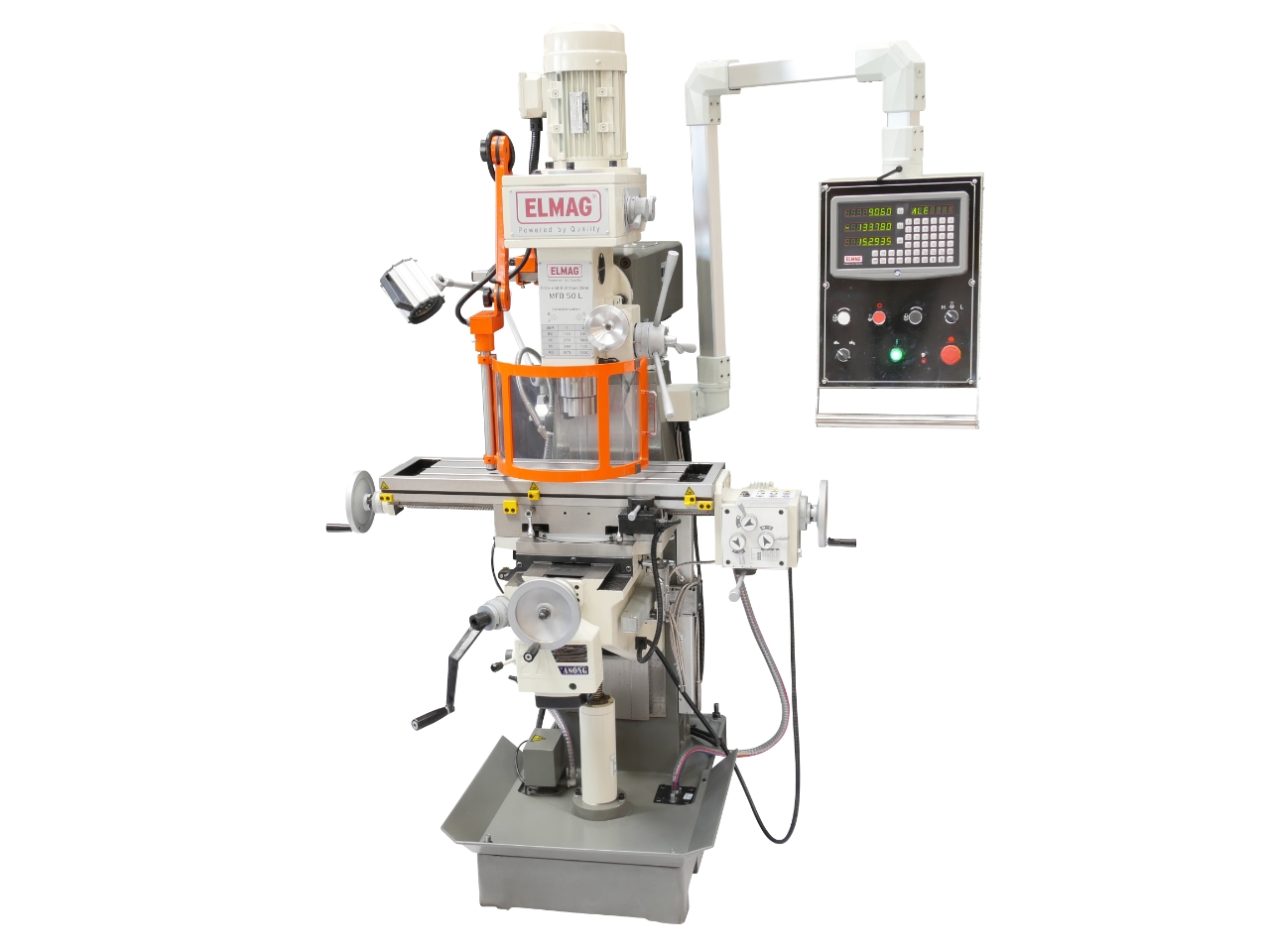

ELMAG Getriebe Fräs- und Bohrmaschine
Super: X-/Y-Achsen stufenlos, Eilgang
Fräsleistung Ø 100 / 40 mm
Kubatur 800 x 240 x 356 mm
Spindelausladung 250 - 700 mm
Tischweg 360 x 160 mm
Schwenkbarer Fräskopf +- 90°
Motor 2-stufig 1.500 W / 850 W, 400 V
8 Drehzahlen 115 - 1.750 UpM
Rechts- und Linkslauf
Präzisions-Mikrovorschub
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Frässpindelschutzabdeckung
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne

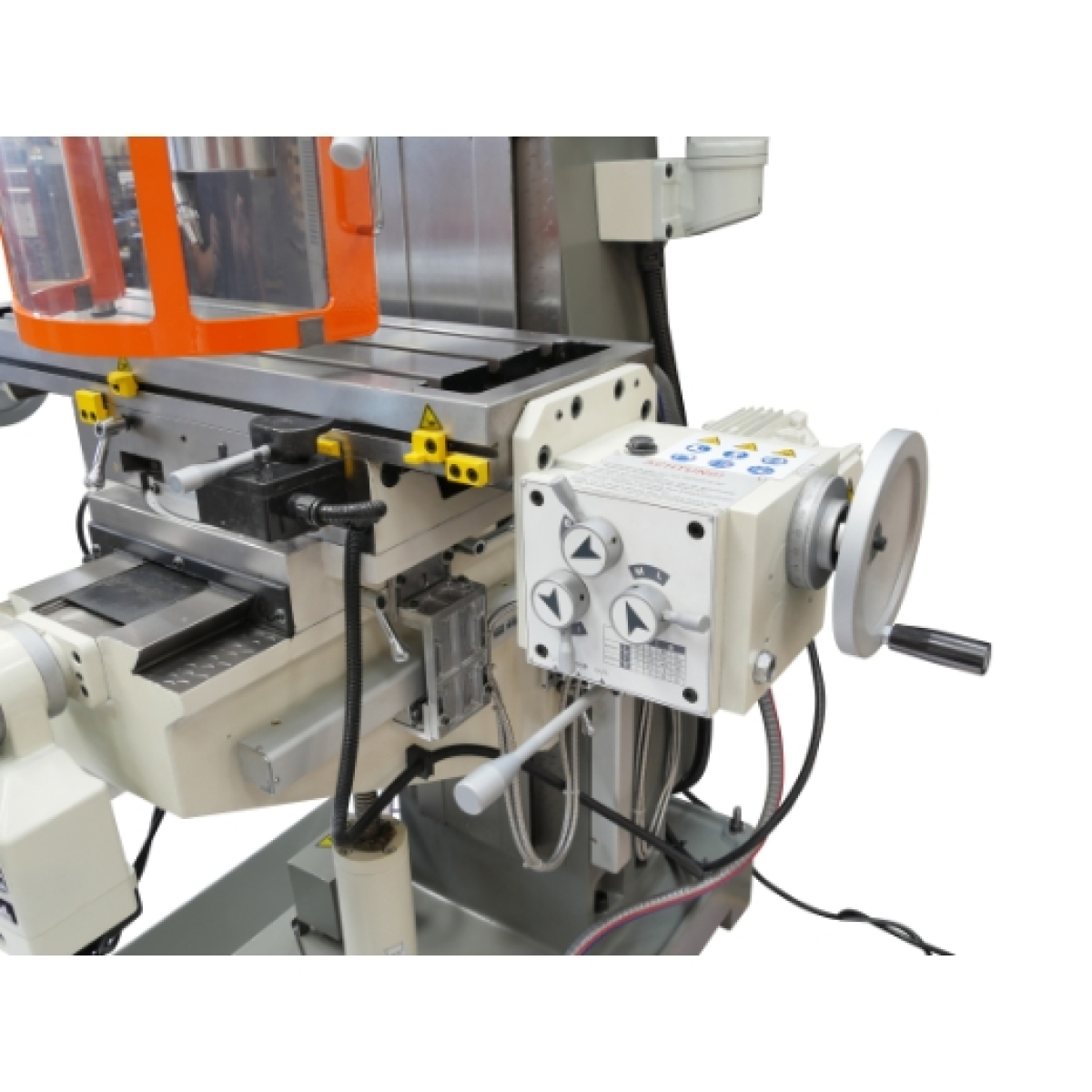

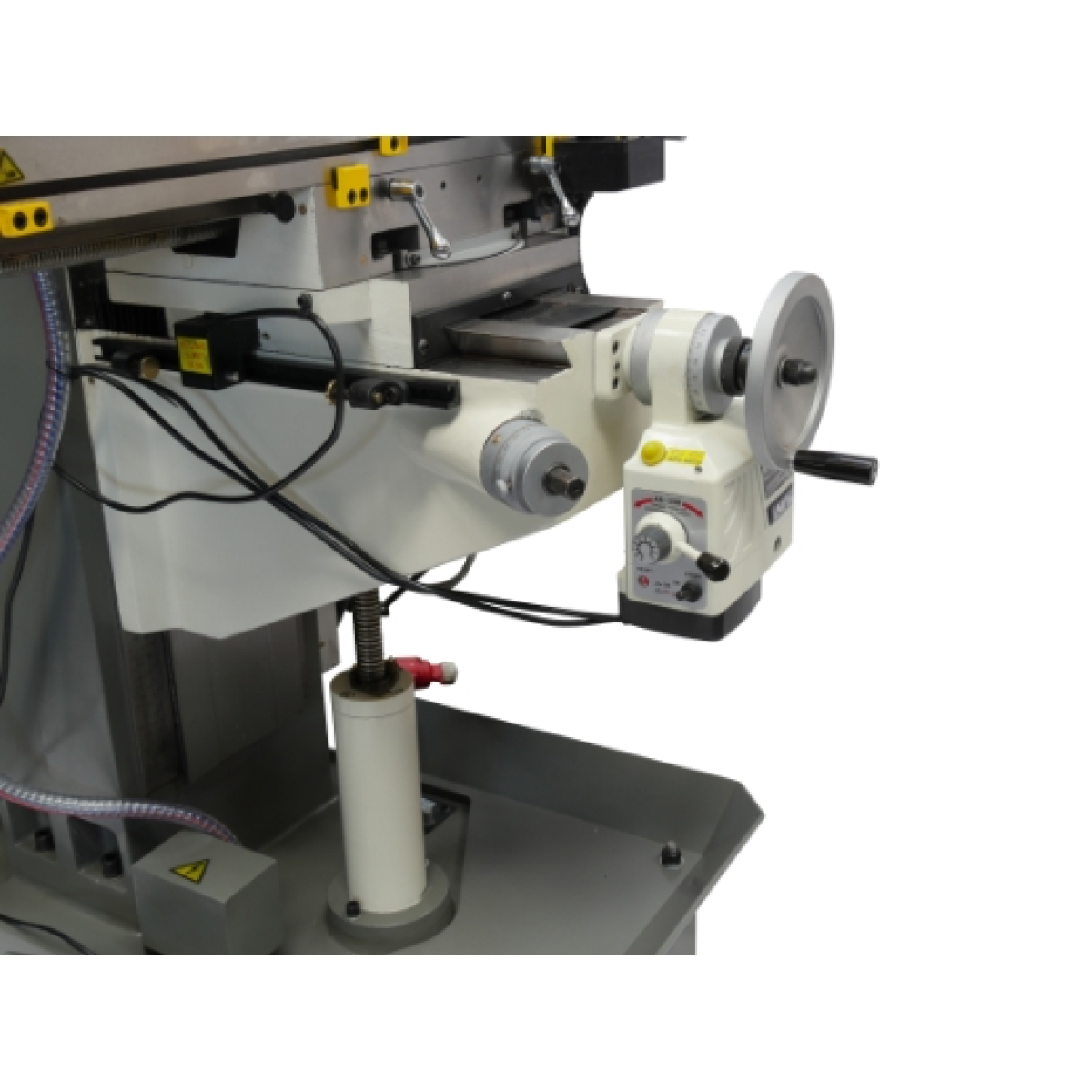

X- und Y-Achse mit stufenlosem Vorschub und Eilgang
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Halogen-Frästischbeleuchtung
Not-Aus-Taster / Nullspannungsauslöser

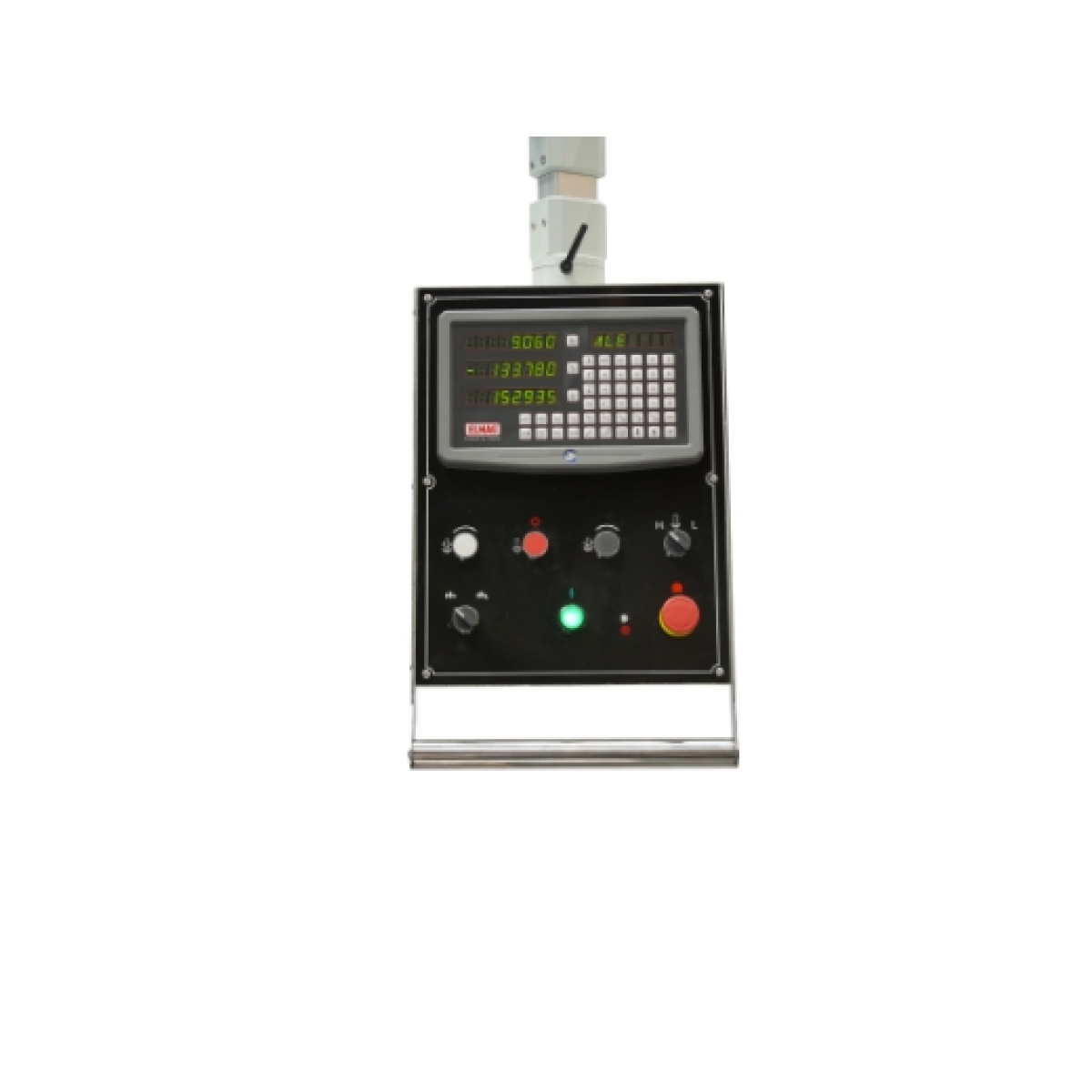

Mit 3-Achs-Positionsanzeige
Technische Daten:
Bohrleistung in Stahl: 50mm
Gewindeschneidleistung: M24
Fräsleistung Planfräser: 100mm
Fräsleistung Schaftfräser: 40mm
Spindelaufnahme (Drehspindel): ISO 40

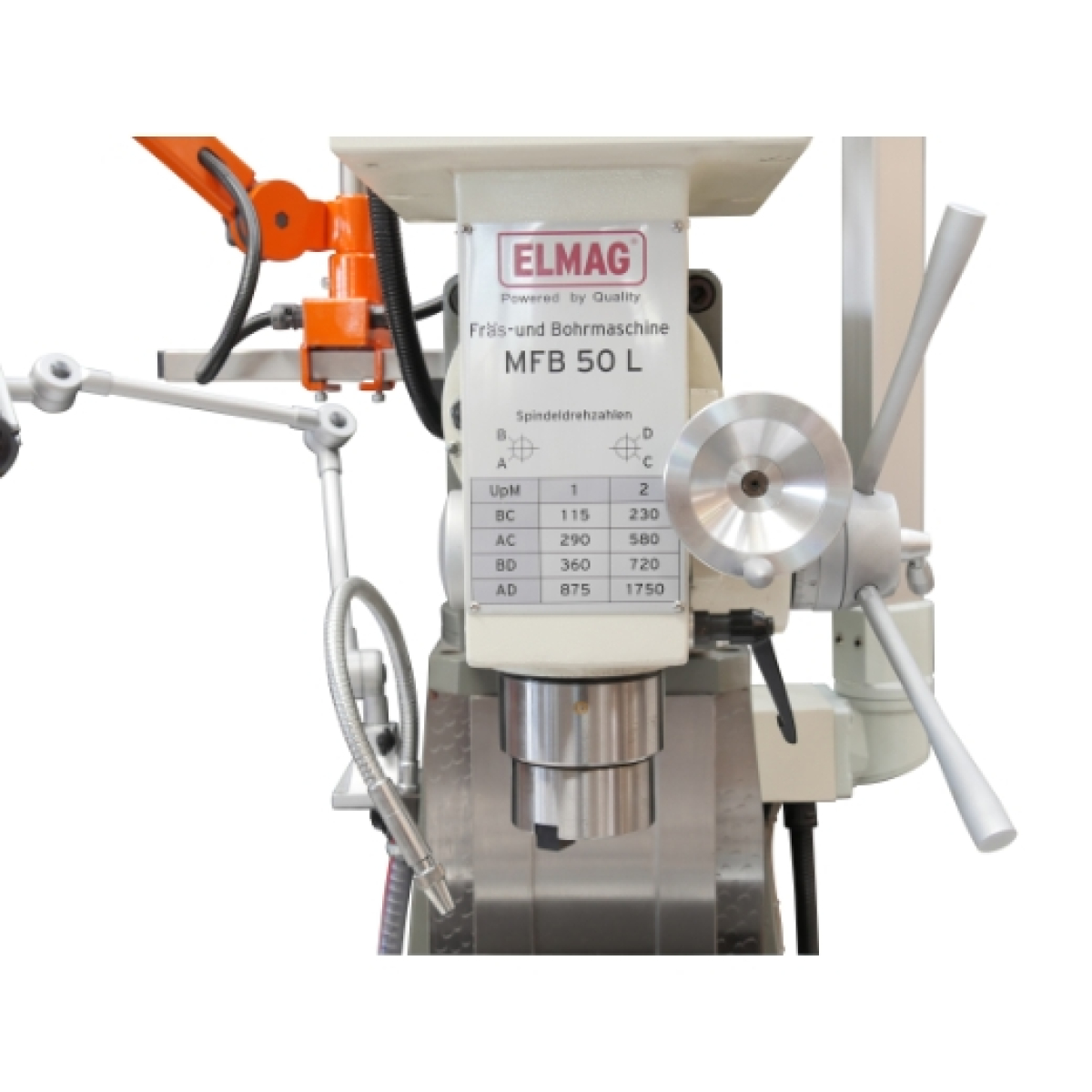

Drehzahlbereich 1: 115 - 875UpM
Drehzahlbereich 2: 230 - 1.750UpM
Drehzahlstufen: 8
Pinolenhub: 120mm
T-Nuten, Breite: 14mm
Spindelausladung: 250 - 700mm
Fräskopf Schwenkbereich: ± 90°
Fräskopf drehbar: ± 90°
Pinolenabstand Tisch: 60 - 356mm
Frästischfläche: 800x240mm
Tischweg X x Y: 360 x 160mm
Frästischhub: 296mm
Vorschubstufen X/Y: stufenlos
Eilgang X/Y: Ja
Motorleistung: (2-stufig) 1500 / 850W
Vorschubantrieb X/Y: 200W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Kubatur: 800x240x356mm
Länge x Breite: 1110 x 1100mm
Höhe: 2080mm
Gewicht: 610kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Kräftige Halbautomatik 1.500 / 850 W
Das aus Gussmodulen aufgebaute, robuste Modell MFB 50 L bietet hohe Stabilität und Flexibilität für eine intensive Nutzung im metallverarbeitenden Gewerbe, Maschinen- und Werkzeugbau. Die Maschine ist mit einem höhenverstellbaren Koordinaten-Kreuztisch ausgestattet. Begrenzbare, stufenlose Antreibe der X- und Y-Achsen eröffnen viele Möglichkeiten für eine serielle, halbautomatische Bearbeitung von Werkstücken.
Hervorzuheben ist ein schwenk- und drehbarer Maschinenkopf mit extra großer Ausladung, durch den eine Bearbeitung von langen oder sperrigen, auch extern gespannten Werkstücken ermöglicht wird. Die Bedienung der MFB 50 L ist einfach und rasch erlernbar. Eine einzigartige Präzision und rationelles Handling wird mit der optional erhältlichen, digitalen Positionsanzeige erreicht.
Serienausstattung:
Schnellspannbohrfutter B16, 1 - 16 mm
Kegeldorn ISO 40 / B 18, IG M16
Anzugsspindel M16
Werkzeugsatz
Bedienungsanleitung / CE
Fräsleistung Ø 100 / 40 mm
Kubatur 800 x 240 x 356 mm
Spindelausladung 250 - 700 mm
Tischweg 360 x 160 mm
Schwenkbarer Fräskopf +- 90°
Motor 2-stufig 1.500 W / 850 W, 400 V
8 Drehzahlen 115 - 1.750 UpM
Rechts- und Linkslauf
Präzisions-Mikrovorschub
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Frässpindelschutzabdeckung
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
X- und Y-Achse mit stufenlosem Vorschub und Eilgang
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Halogen-Frästischbeleuchtung
Not-Aus-Taster / Nullspannungsauslöser
Mit 3-Achs-Positionsanzeige
Technische Daten:
Bohrleistung in Stahl: 50mm
Gewindeschneidleistung: M24
Fräsleistung Planfräser: 100mm
Fräsleistung Schaftfräser: 40mm
Spindelaufnahme (Drehspindel): ISO 40
Drehzahlbereich 1: 115 - 875UpM
Drehzahlbereich 2: 230 - 1.750UpM
Drehzahlstufen: 8
Pinolenhub: 120mm
T-Nuten, Breite: 14mm
Spindelausladung: 250 - 700mm
Fräskopf Schwenkbereich: ± 90°
Fräskopf drehbar: ± 90°
Pinolenabstand Tisch: 60 - 356mm
Frästischfläche: 800x240mm
Tischweg X x Y: 360 x 160mm
Frästischhub: 296mm
Vorschubstufen X/Y: stufenlos
Eilgang X/Y: Ja
Motorleistung: (2-stufig) 1500 / 850W
Vorschubantrieb X/Y: 200W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Kubatur: 800x240x356mm
Länge x Breite: 1110 x 1100mm
Höhe: 2080mm
Gewicht: 610kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Kräftige Halbautomatik 1.500 / 850 W
Das aus Gussmodulen aufgebaute, robuste Modell MFB 50 L bietet hohe Stabilität und Flexibilität für eine intensive Nutzung im metallverarbeitenden Gewerbe, Maschinen- und Werkzeugbau. Die Maschine ist mit einem höhenverstellbaren Koordinaten-Kreuztisch ausgestattet. Begrenzbare, stufenlose Antreibe der X- und Y-Achsen eröffnen viele Möglichkeiten für eine serielle, halbautomatische Bearbeitung von Werkstücken.
Hervorzuheben ist ein schwenk- und drehbarer Maschinenkopf mit extra großer Ausladung, durch den eine Bearbeitung von langen oder sperrigen, auch extern gespannten Werkstücken ermöglicht wird. Die Bedienung der MFB 50 L ist einfach und rasch erlernbar. Eine einzigartige Präzision und rationelles Handling wird mit der optional erhältlichen, digitalen Positionsanzeige erreicht.
Serienausstattung:
Schnellspannbohrfutter B16, 1 - 16 mm
Kegeldorn ISO 40 / B 18, IG M16
Anzugsspindel M16
Werkzeugsatz
Bedienungsanleitung / CE
