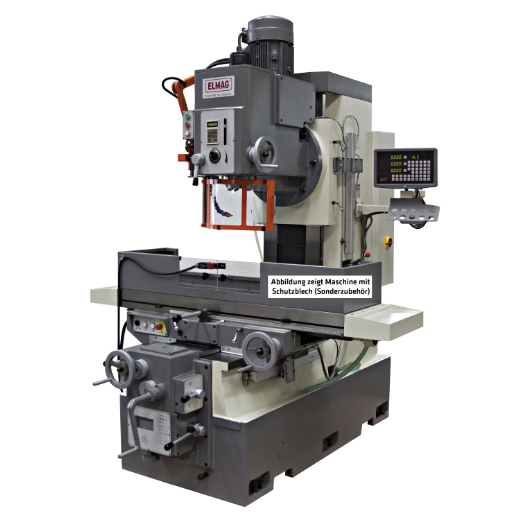

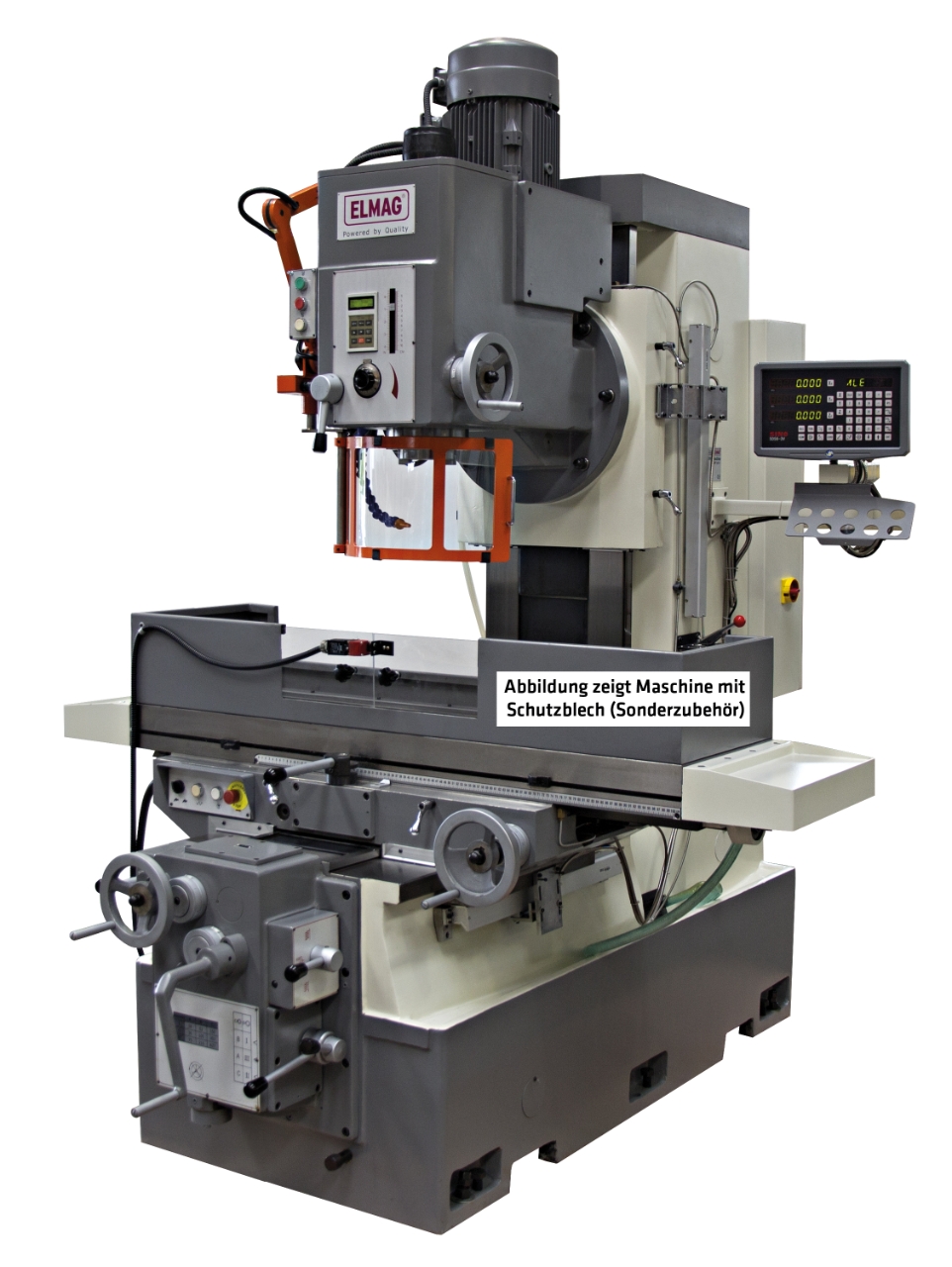

ELMAG Universal-Bettfräsmaschine
X/Y/Z-Automatik und Eilgang
Fräsleistung Ø 200 / 63 mm
Kubatur 1.400 x 400 x 650 mm
Spindelausladung 510 mm
Tischweg 800 x 400 mm
Schwenkbarer Fräskopf ±30°
Antriebsmotor 7.500 W, 400 V
Frequenzumformer für stufenlos einstellbareDrehzahl 40 - 1.800 UpM
Digitale Drehzahlanzeige
Rechts- und Linkslauf
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Fräskopf mit 9 Vorschubstufen und Eilgang
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Kreuztisch X- und Y-Achse mit 9 Vorschubstufen
Zentralschmierung
Kühlmittelsystem mit Rücklauf
Halogen-Frästischbeleuchtung
Mit digitaler Positionsanzeige
Technische Daten:
Bohrleistung in Stahl: 80mm
Gewindeschneidleistung: M56
Fräsleistung Planfräser: 200mm
Fräsleistung Schaftfräser: 63mm
Spindelaufnahme (Drehspindel): ISO 50
Drehzahlbereich: 40 - 1800UpM
Drehzahlstufen: stufenlos
Pinolenhub: 105mm
T-Nuten / Breite x Abstand: 3 / 18 x 100mm
Fräskopfhub: 500mm
Spindelausladung: 510mm
Fräskopf Schwenkbereich: ± 30°
Pinolenabstand Tisch: 150 - 650mm
Frästischfläche: 1400x400mm
Tischweg X x Y: 1000 x 400mm
Vorschubstufen X/Y/Z: 9
Eilgänge X/Y/Z: Ja
Motorleistung: 7500W
Vorschubantrieb: 750W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpleistung: 12l/min
Kubatur: 1400x400x650mm
Länge x Breite: 2290 x 1770mm
Höhe: 2120mm
Gewicht: 3660kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Extraschwere Industrie-Bettfräse, 7.500 Watt
Die UBF 140 V Bettfräsmaschine ist für das großflächige, kräftige Zerspanen von Stahl- und Gusswerkstoffen konzipiert - Merkmale sind die schwere, vibrationsdämpfende Maschinenkonstruktion aus Grauguss, besonders breite Führungsbahnen, ein hoch belastbarer, präzise geführter Kreuztisch mit je 9 Vorschubstufen in zwei Koordinatenachsen und das mit 7.500 Watt extra leistungsstarke Antriebsaggregat. Dank eines vertikal geführten Maschinenkopfes mit 9 Vorschubstufen und einer hochpräzisen Frässpindel mit stufenlos einstellbarer Drehzahl sind auch feine Werkstückdetails wie Passungsflächen, Passfedernuten, Langlöcher, Kleingewinde etc. realisierbar. Für optimale Positionskontrolle sorgt stets eine digitale Positionsanzeige.
Serienausstattung
- inklusive digitaler Positionsanzeige
- Maschinenschraubstock 6“ / 150 mm
- Anzugsspindel M24
- Werkzeugsatz
- Bedienungsanleitung / CE
Sonderzubehör
- Blechabdeckung bei Tisch
Fräsleistung Ø 200 / 63 mm
Kubatur 1.400 x 400 x 650 mm
Spindelausladung 510 mm
Tischweg 800 x 400 mm
Schwenkbarer Fräskopf ±30°
Antriebsmotor 7.500 W, 400 V
Frequenzumformer für stufenlos einstellbareDrehzahl 40 - 1.800 UpM
Digitale Drehzahlanzeige
Rechts- und Linkslauf
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Fräskopf mit 9 Vorschubstufen und Eilgang
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Kreuztisch X- und Y-Achse mit 9 Vorschubstufen
Zentralschmierung
Kühlmittelsystem mit Rücklauf
Halogen-Frästischbeleuchtung
Mit digitaler Positionsanzeige
Technische Daten:
Bohrleistung in Stahl: 80mm
Gewindeschneidleistung: M56
Fräsleistung Planfräser: 200mm
Fräsleistung Schaftfräser: 63mm
Spindelaufnahme (Drehspindel): ISO 50
Drehzahlbereich: 40 - 1800UpM
Drehzahlstufen: stufenlos
Pinolenhub: 105mm
T-Nuten / Breite x Abstand: 3 / 18 x 100mm
Fräskopfhub: 500mm
Spindelausladung: 510mm
Fräskopf Schwenkbereich: ± 30°
Pinolenabstand Tisch: 150 - 650mm
Frästischfläche: 1400x400mm
Tischweg X x Y: 1000 x 400mm
Vorschubstufen X/Y/Z: 9
Eilgänge X/Y/Z: Ja
Motorleistung: 7500W
Vorschubantrieb: 750W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpleistung: 12l/min
Kubatur: 1400x400x650mm
Länge x Breite: 2290 x 1770mm
Höhe: 2120mm
Gewicht: 3660kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Extraschwere Industrie-Bettfräse, 7.500 Watt
Die UBF 140 V Bettfräsmaschine ist für das großflächige, kräftige Zerspanen von Stahl- und Gusswerkstoffen konzipiert - Merkmale sind die schwere, vibrationsdämpfende Maschinenkonstruktion aus Grauguss, besonders breite Führungsbahnen, ein hoch belastbarer, präzise geführter Kreuztisch mit je 9 Vorschubstufen in zwei Koordinatenachsen und das mit 7.500 Watt extra leistungsstarke Antriebsaggregat. Dank eines vertikal geführten Maschinenkopfes mit 9 Vorschubstufen und einer hochpräzisen Frässpindel mit stufenlos einstellbarer Drehzahl sind auch feine Werkstückdetails wie Passungsflächen, Passfedernuten, Langlöcher, Kleingewinde etc. realisierbar. Für optimale Positionskontrolle sorgt stets eine digitale Positionsanzeige.
Serienausstattung
- inklusive digitaler Positionsanzeige
- Maschinenschraubstock 6“ / 150 mm
- Anzugsspindel M24
- Werkzeugsatz
- Bedienungsanleitung / CE
Sonderzubehör
- Blechabdeckung bei Tisch
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
