ELMAG Universal Fräsmaschine
UFM 2100

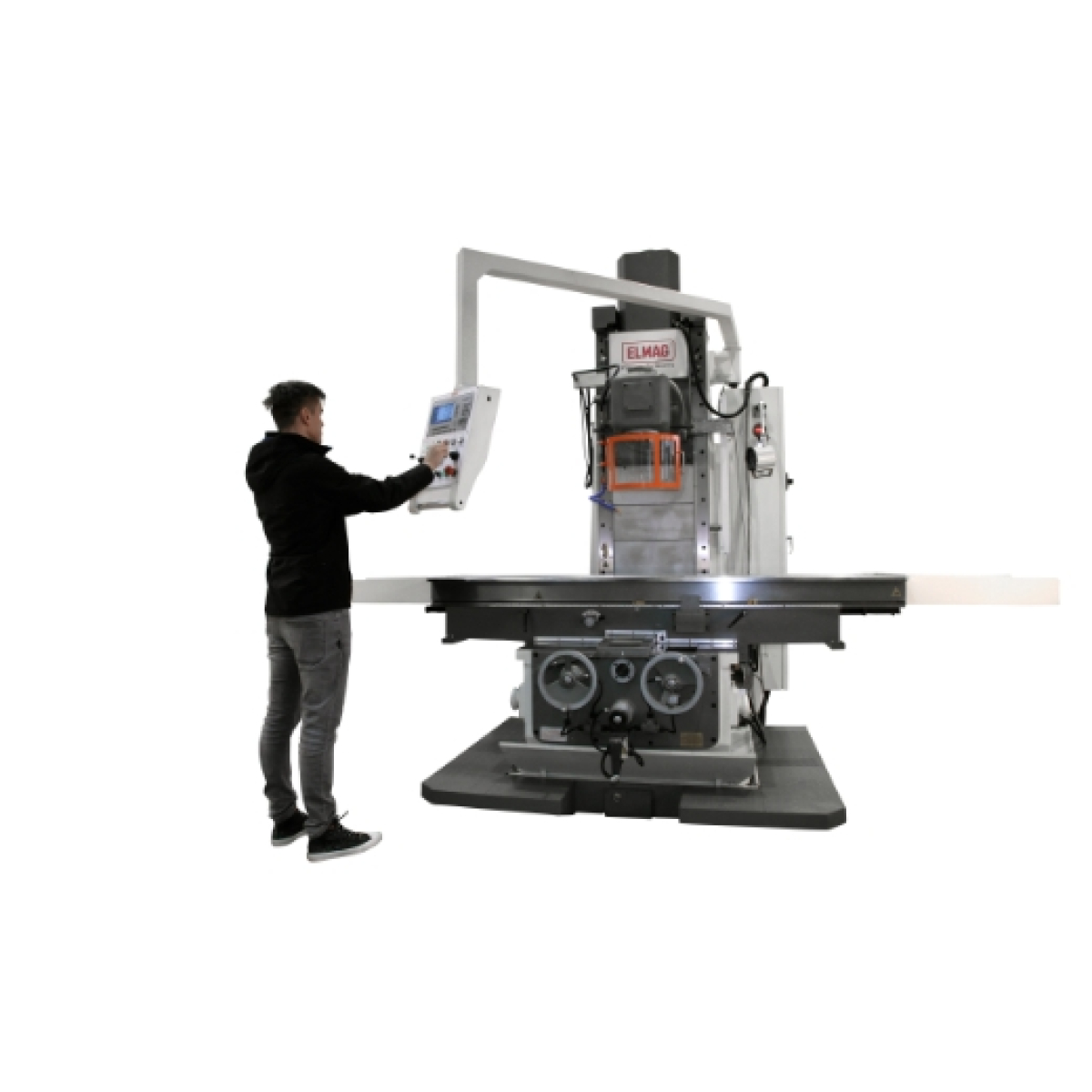

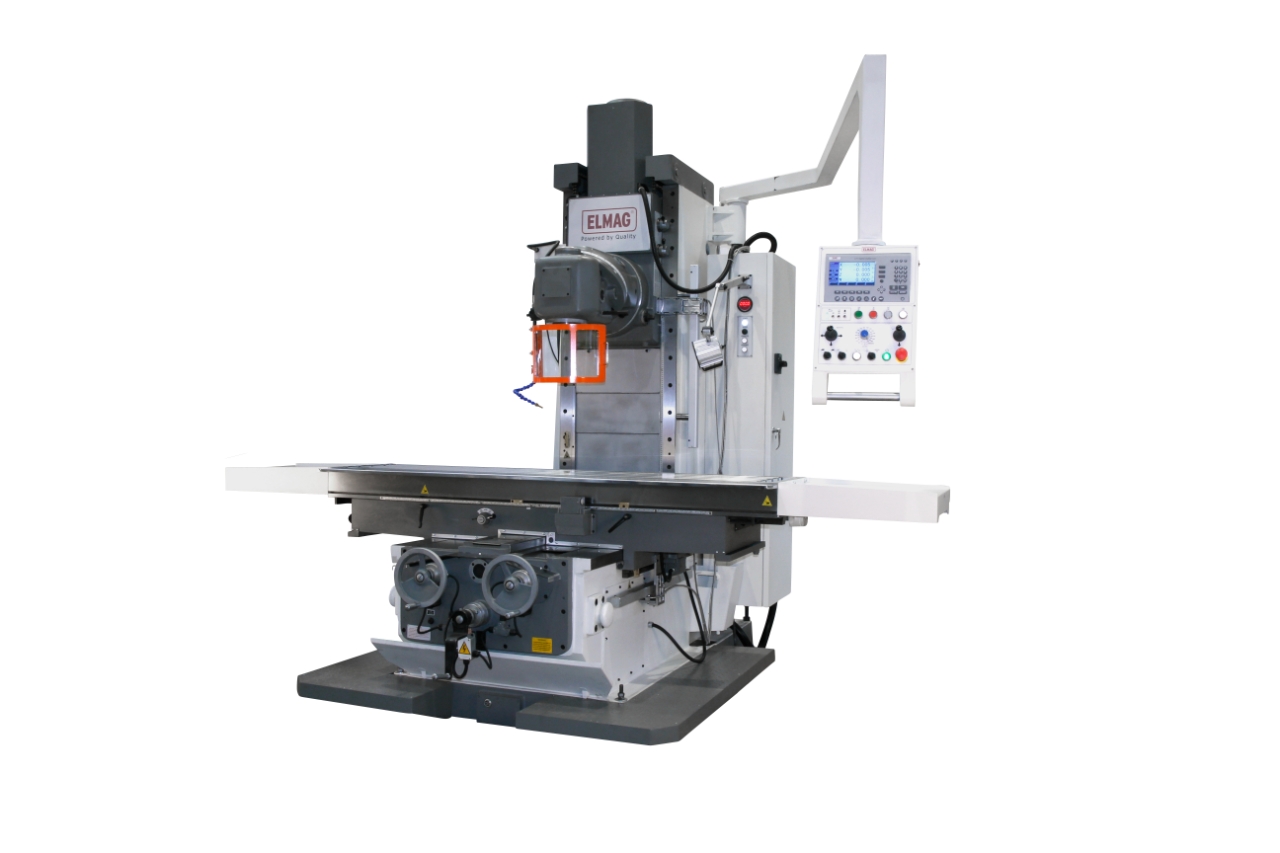

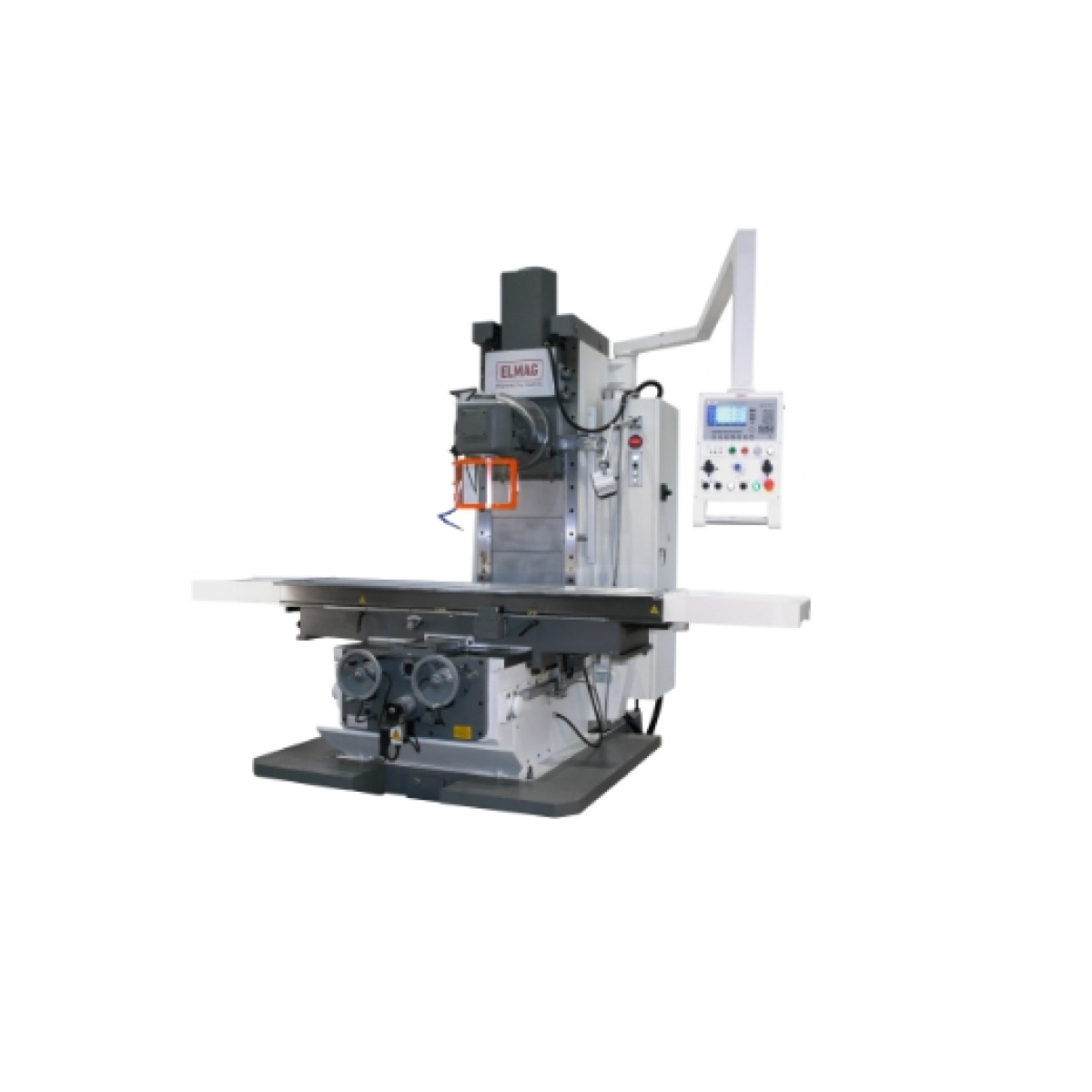

Die UFM 2100 ist eine kräftige, präzise Bettfräsmaschine mit vertikal geführtem Maschinenkopf und hoher Tischbelastbarkeit - ein Multitalent für das Bohren, Reiben, Senken, Gewindeschneiden, Plan- und Schaftfräsen von Maschinen-, Stahl- und Gussbauteilen. Die UFM 2100 ist mit einem automatisch höhenverstellbaren Maschinenkopf ausgestattet. Alle Vorschubstufen werden stufenlos durch Servomotoren angetrieben. Die Wahl der Vorschubrichtung wird mittels leicht bedienbarem Joystick aus- oder vorgewählt und mittels Potentiometer geregelt. Das ergonomisch angeordnete Bedienfeld ist dreh-, schwenkbar und ermöglicht dem Bediener die einfache Kontrolle über die Arbeitsschritte. Ein Eingriff in den Arbeitszyklus ist jederzeit möglich.
X/Y/Z-Automatik und Eilgang
Fräsleistung Ø 200 / 63 mm
Kubatur 2.100 x 500 x 670 mm
Spindelausladung 600 mm
Tischweg 1.500 x 670 mm
Schwenkbarer Fräskopf ± 90°
Antriebsmotor 7.500 W, 400 V
Einstellung der Spindeldrehzahl über Getriebeschaltstufen für erhöhtes Drehmoment 12/35-1.345 UpM
Stufenlose Vorschübe über Servomotoren
Rechts- und Linkslauf
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Zentralschmierung
Kühlmittelsystem mit Rücklauf
LED-Frästischbeleuchtung
Mit digitaler Positionsanzeige 3-Achs GDX

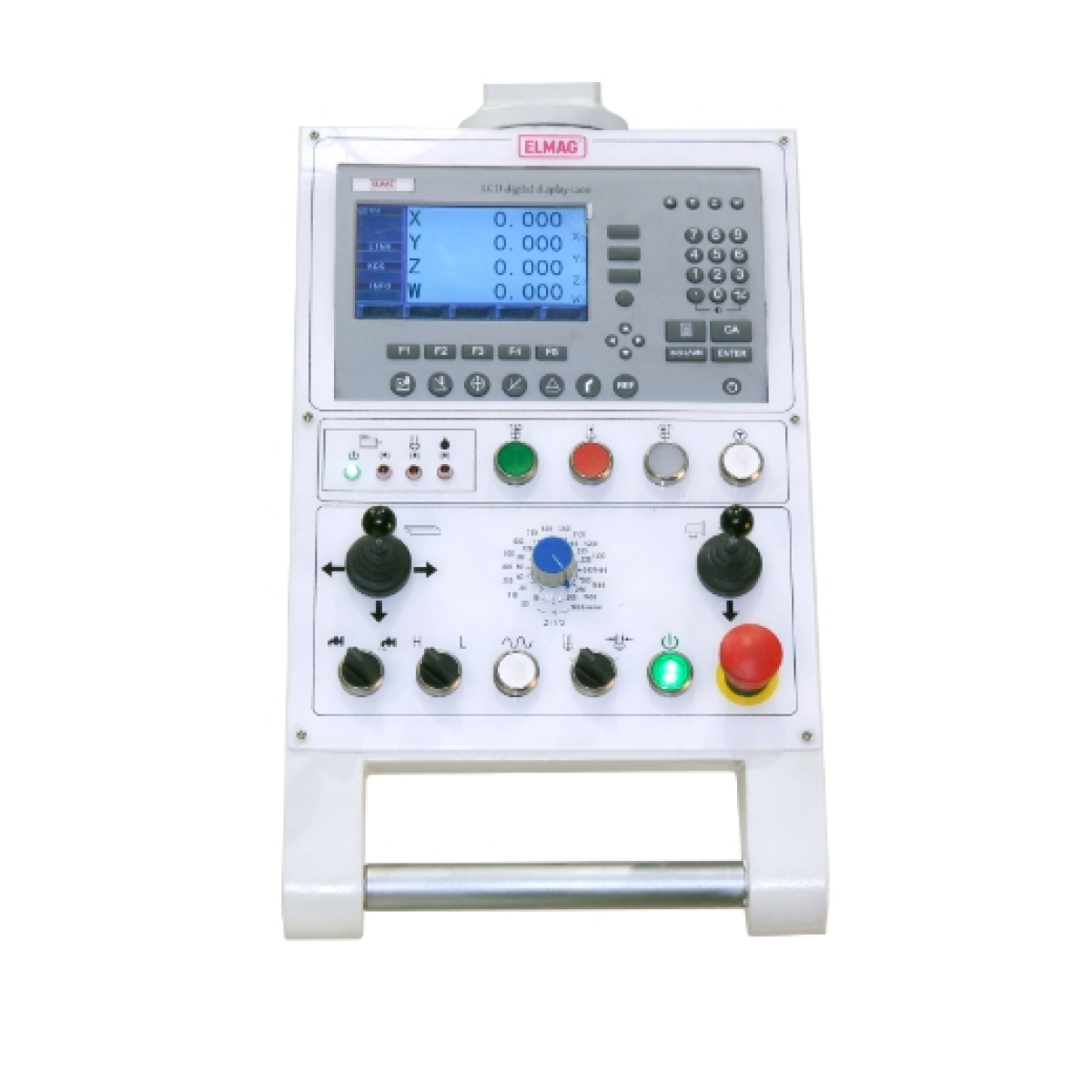

Ergonomisches Bedienpult
Digitale Positionsanzeige 3-Achsen
Lochreihen und Lochkreisfunktion
Bedienjoystick für X/Y/Z-Achse
Potentiometer für stufenlose
Vorschubregelung
Rechts- Linkslauf der Pinole
Tipptaster für Eilgang

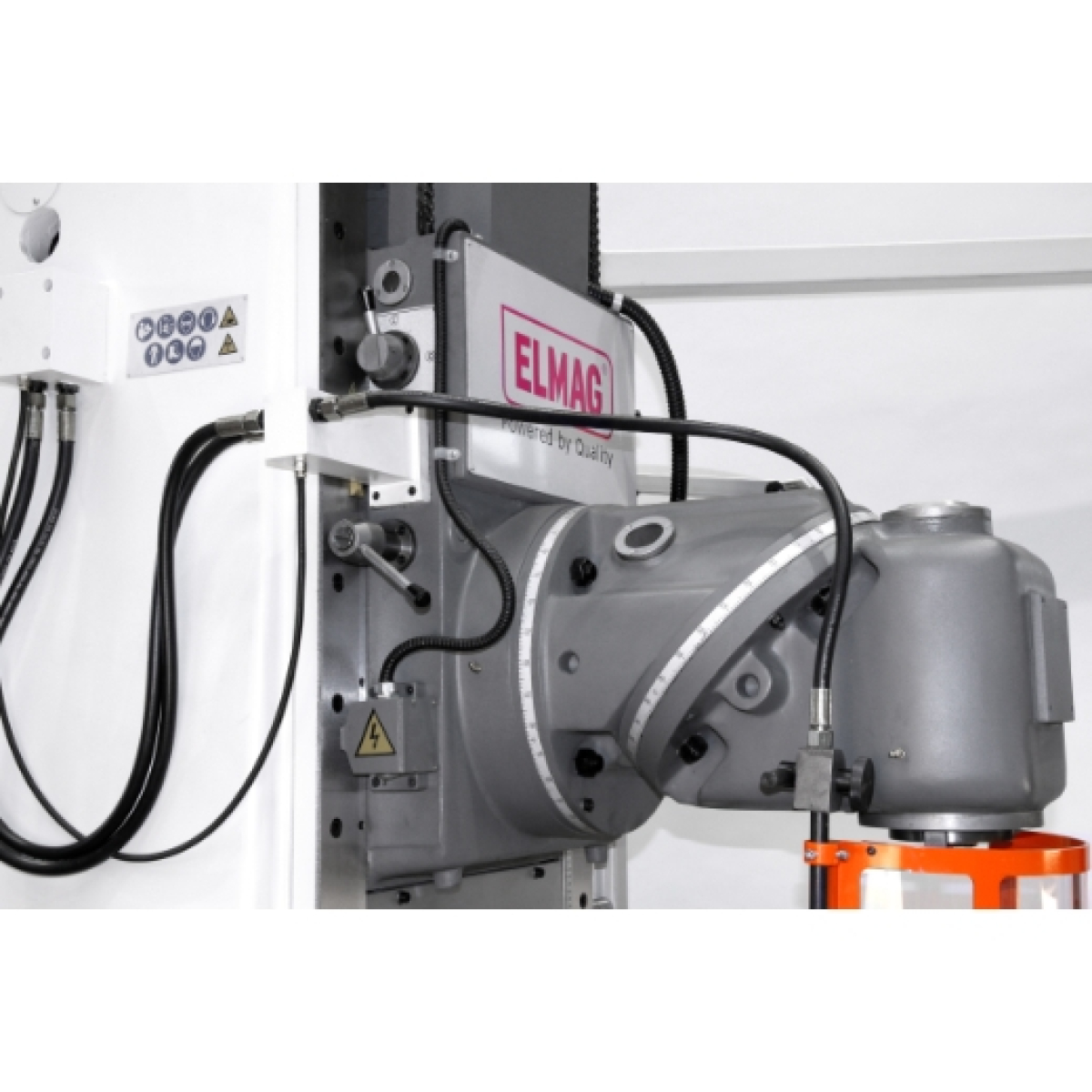

Winkelfräskopf
+/- 90 ° Winkelverstellung möglich
Umrüstung auf Horizontalfräsen möglich
Frässpindel mit Präzisionslager
CE Schutzeinrichtung der Pinole
Klemmung der Z-Achse
Automatische Schmierung der Z-Achse
Stirnseitige Bedienfront

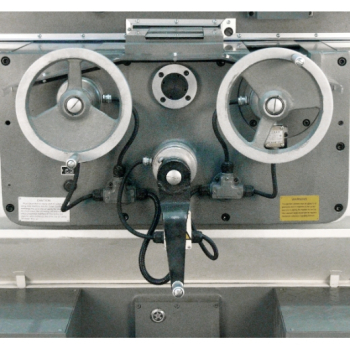

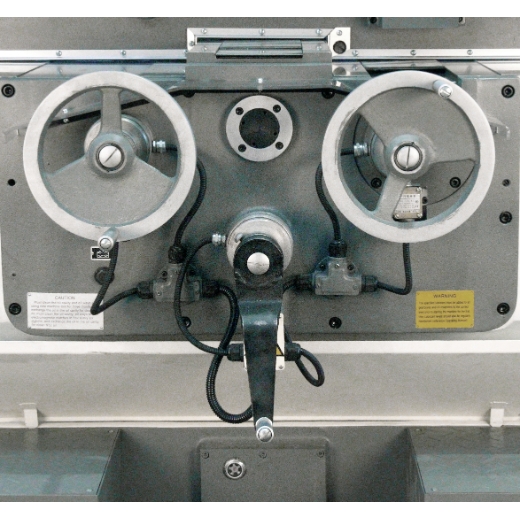

Manuelle Bedienmöglichkeit der 3 Achsen
Elektrische Überwachung der Bedienräder
Ölstandsanzeige
Späneabstreifer
Technische Daten:
Fräsleistung Planfräser: 200mm
Fräsleistung Schaftfräser: 63mm
Spindelaufnahme (Drehspindel): ISO 50
Drehzahlbereich: 35 - 1345UpM
Drehzahlstufen: 12
T-Nuten / Breite x Abstand: 4 / 20 x 100mm
Fräskopfhub: 620mm
Spindelausladung: 600mm
Fräskopf Schwenkbereich: ± 90°
Pinolenabstand Tisch: 0 - 670mm
Frästischfläche: 2100x500mm
Tischbelastbarkeit: 1800kg
Tischweg X x Y: 1500 x 670mm
Vorschübe X/Y: 0 - 1800mm/min
Vorschubstufen X/Y: stufenlos
Motorleistung: 7500W
Höhenverstellung Z: Ja
Kühlmittelpumpe: 90W
Netzanschluss: 400/50V/Hz
Kubatur: 2100x500x670mm
Länge x Breite: 3300 x 2380mm
Höhe: 2750mm
Gewicht: 7300kg
Ursprungsland: CN
Paketdiensfähig: NEIN
UFM 2100
Die UFM 2100 ist eine kräftige, präzise Bettfräsmaschine mit vertikal geführtem Maschinenkopf und hoher Tischbelastbarkeit - ein Multitalent für das Bohren, Reiben, Senken, Gewindeschneiden, Plan- und Schaftfräsen von Maschinen-, Stahl- und Gussbauteilen. Die UFM 2100 ist mit einem automatisch höhenverstellbaren Maschinenkopf ausgestattet. Alle Vorschubstufen werden stufenlos durch Servomotoren angetrieben. Die Wahl der Vorschubrichtung wird mittels leicht bedienbarem Joystick aus- oder vorgewählt und mittels Potentiometer geregelt. Das ergonomisch angeordnete Bedienfeld ist dreh-, schwenkbar und ermöglicht dem Bediener die einfache Kontrolle über die Arbeitsschritte. Ein Eingriff in den Arbeitszyklus ist jederzeit möglich.
X/Y/Z-Automatik und Eilgang
Fräsleistung Ø 200 / 63 mm
Kubatur 2.100 x 500 x 670 mm
Spindelausladung 600 mm
Tischweg 1.500 x 670 mm
Schwenkbarer Fräskopf ± 90°
Antriebsmotor 7.500 W, 400 V
Einstellung der Spindeldrehzahl über Getriebeschaltstufen für erhöhtes Drehmoment 12/35-1.345 UpM
Stufenlose Vorschübe über Servomotoren
Rechts- und Linkslauf
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Zentralschmierung
Kühlmittelsystem mit Rücklauf
LED-Frästischbeleuchtung
Mit digitaler Positionsanzeige 3-Achs GDX
Ergonomisches Bedienpult
Digitale Positionsanzeige 3-Achsen
Lochreihen und Lochkreisfunktion
Bedienjoystick für X/Y/Z-Achse
Potentiometer für stufenlose
Vorschubregelung
Rechts- Linkslauf der Pinole
Tipptaster für Eilgang
Winkelfräskopf
+/- 90 ° Winkelverstellung möglich
Umrüstung auf Horizontalfräsen möglich
Frässpindel mit Präzisionslager
CE Schutzeinrichtung der Pinole
Klemmung der Z-Achse
Automatische Schmierung der Z-Achse
Stirnseitige Bedienfront
Manuelle Bedienmöglichkeit der 3 Achsen
Elektrische Überwachung der Bedienräder
Ölstandsanzeige
Späneabstreifer
Die UFM 2100 ist eine kräftige, präzise Bettfräsmaschine mit vertikal geführtem Maschinenkopf und hoher Tischbelastbarkeit - ein Multitalent für das Bohren, Reiben, Senken, Gewindeschneiden, Plan- und Schaftfräsen von Maschinen-, Stahl- und Gussbauteilen. Die UFM 2100 ist mit einem automatisch höhenverstellbaren Maschinenkopf ausgestattet. Alle Vorschubstufen werden stufenlos durch Servomotoren angetrieben. Die Wahl der Vorschubrichtung wird mittels leicht bedienbarem Joystick aus- oder vorgewählt und mittels Potentiometer geregelt. Das ergonomisch angeordnete Bedienfeld ist dreh-, schwenkbar und ermöglicht dem Bediener die einfache Kontrolle über die Arbeitsschritte. Ein Eingriff in den Arbeitszyklus ist jederzeit möglich.
X/Y/Z-Automatik und Eilgang
Fräsleistung Ø 200 / 63 mm
Kubatur 2.100 x 500 x 670 mm
Spindelausladung 600 mm
Tischweg 1.500 x 670 mm
Schwenkbarer Fräskopf ± 90°
Antriebsmotor 7.500 W, 400 V
Einstellung der Spindeldrehzahl über Getriebeschaltstufen für erhöhtes Drehmoment 12/35-1.345 UpM
Stufenlose Vorschübe über Servomotoren
Rechts- und Linkslauf
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Zentralschmierung
Kühlmittelsystem mit Rücklauf
LED-Frästischbeleuchtung
Mit digitaler Positionsanzeige 3-Achs GDX
Ergonomisches Bedienpult
Digitale Positionsanzeige 3-Achsen
Lochreihen und Lochkreisfunktion
Bedienjoystick für X/Y/Z-Achse
Potentiometer für stufenlose
Vorschubregelung
Rechts- Linkslauf der Pinole
Tipptaster für Eilgang
Winkelfräskopf
+/- 90 ° Winkelverstellung möglich
Umrüstung auf Horizontalfräsen möglich
Frässpindel mit Präzisionslager
CE Schutzeinrichtung der Pinole
Klemmung der Z-Achse
Automatische Schmierung der Z-Achse
Stirnseitige Bedienfront
Manuelle Bedienmöglichkeit der 3 Achsen
Elektrische Überwachung der Bedienräder
Ölstandsanzeige
Späneabstreifer
Technische Daten:
Fräsleistung Planfräser: 200mm
Fräsleistung Schaftfräser: 63mm
Spindelaufnahme (Drehspindel): ISO 50
Drehzahlbereich: 35 - 1345UpM
Drehzahlstufen: 12
T-Nuten / Breite x Abstand: 4 / 20 x 100mm
Fräskopfhub: 620mm
Spindelausladung: 600mm
Fräskopf Schwenkbereich: ± 90°
Pinolenabstand Tisch: 0 - 670mm
Frästischfläche: 2100x500mm
Tischbelastbarkeit: 1800kg
Tischweg X x Y: 1500 x 670mm
Vorschübe X/Y: 0 - 1800mm/min
Vorschubstufen X/Y: stufenlos
Motorleistung: 7500W
Höhenverstellung Z: Ja
Kühlmittelpumpe: 90W
Netzanschluss: 400/50V/Hz
Kubatur: 2100x500x670mm
Länge x Breite: 3300 x 2380mm
Höhe: 2750mm
Gewicht: 7300kg
Ursprungsland: CN
Paketdiensfähig: NEIN
UFM 2100
Die UFM 2100 ist eine kräftige, präzise Bettfräsmaschine mit vertikal geführtem Maschinenkopf und hoher Tischbelastbarkeit - ein Multitalent für das Bohren, Reiben, Senken, Gewindeschneiden, Plan- und Schaftfräsen von Maschinen-, Stahl- und Gussbauteilen. Die UFM 2100 ist mit einem automatisch höhenverstellbaren Maschinenkopf ausgestattet. Alle Vorschubstufen werden stufenlos durch Servomotoren angetrieben. Die Wahl der Vorschubrichtung wird mittels leicht bedienbarem Joystick aus- oder vorgewählt und mittels Potentiometer geregelt. Das ergonomisch angeordnete Bedienfeld ist dreh-, schwenkbar und ermöglicht dem Bediener die einfache Kontrolle über die Arbeitsschritte. Ein Eingriff in den Arbeitszyklus ist jederzeit möglich.
X/Y/Z-Automatik und Eilgang
Fräsleistung Ø 200 / 63 mm
Kubatur 2.100 x 500 x 670 mm
Spindelausladung 600 mm
Tischweg 1.500 x 670 mm
Schwenkbarer Fräskopf ± 90°
Antriebsmotor 7.500 W, 400 V
Einstellung der Spindeldrehzahl über Getriebeschaltstufen für erhöhtes Drehmoment 12/35-1.345 UpM
Stufenlose Vorschübe über Servomotoren
Rechts- und Linkslauf
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Zentralschmierung
Kühlmittelsystem mit Rücklauf
LED-Frästischbeleuchtung
Mit digitaler Positionsanzeige 3-Achs GDX
Ergonomisches Bedienpult
Digitale Positionsanzeige 3-Achsen
Lochreihen und Lochkreisfunktion
Bedienjoystick für X/Y/Z-Achse
Potentiometer für stufenlose
Vorschubregelung
Rechts- Linkslauf der Pinole
Tipptaster für Eilgang
Winkelfräskopf
+/- 90 ° Winkelverstellung möglich
Umrüstung auf Horizontalfräsen möglich
Frässpindel mit Präzisionslager
CE Schutzeinrichtung der Pinole
Klemmung der Z-Achse
Automatische Schmierung der Z-Achse
Stirnseitige Bedienfront
Manuelle Bedienmöglichkeit der 3 Achsen
Elektrische Überwachung der Bedienräder
Ölstandsanzeige
Späneabstreifer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
