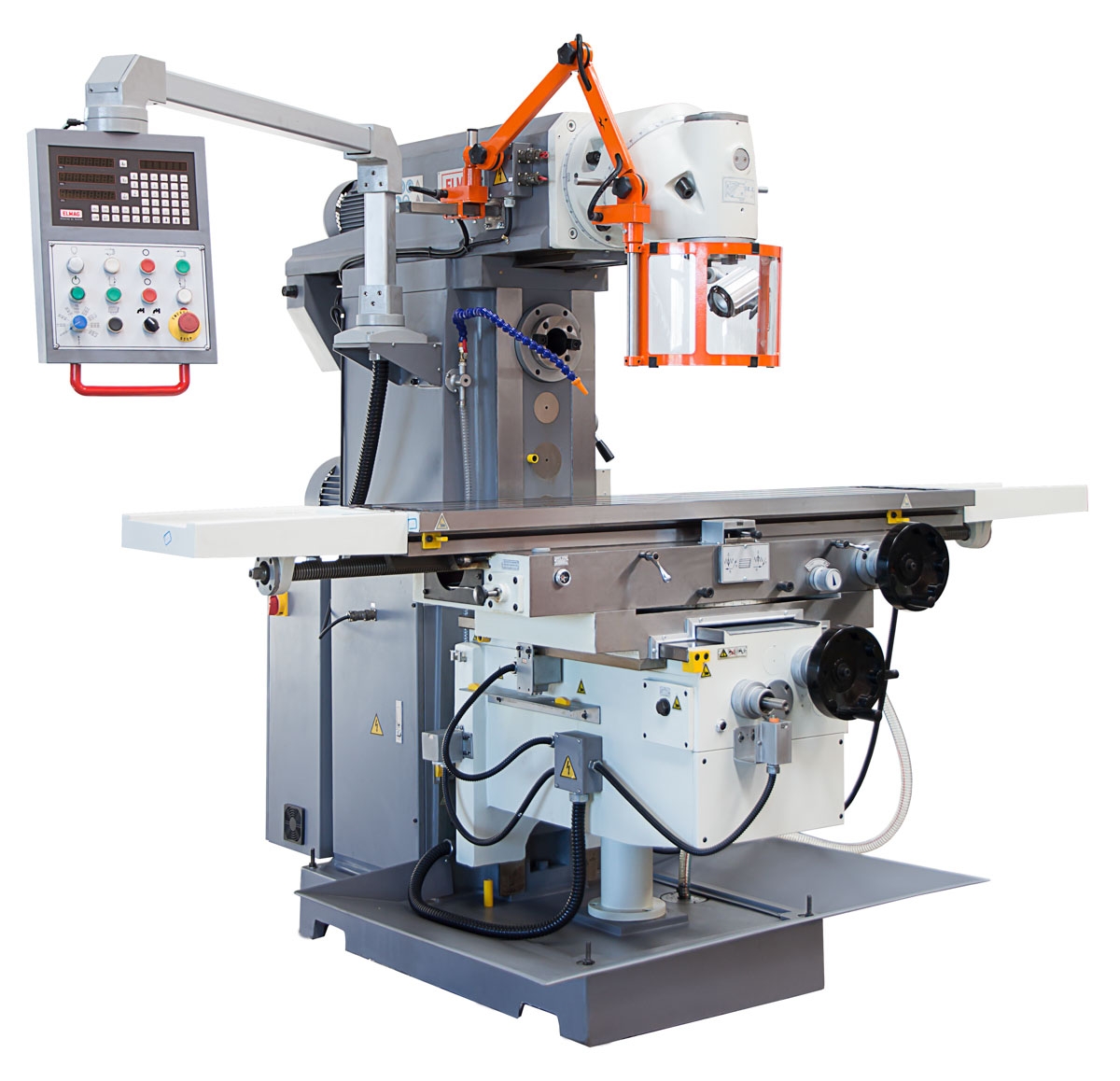

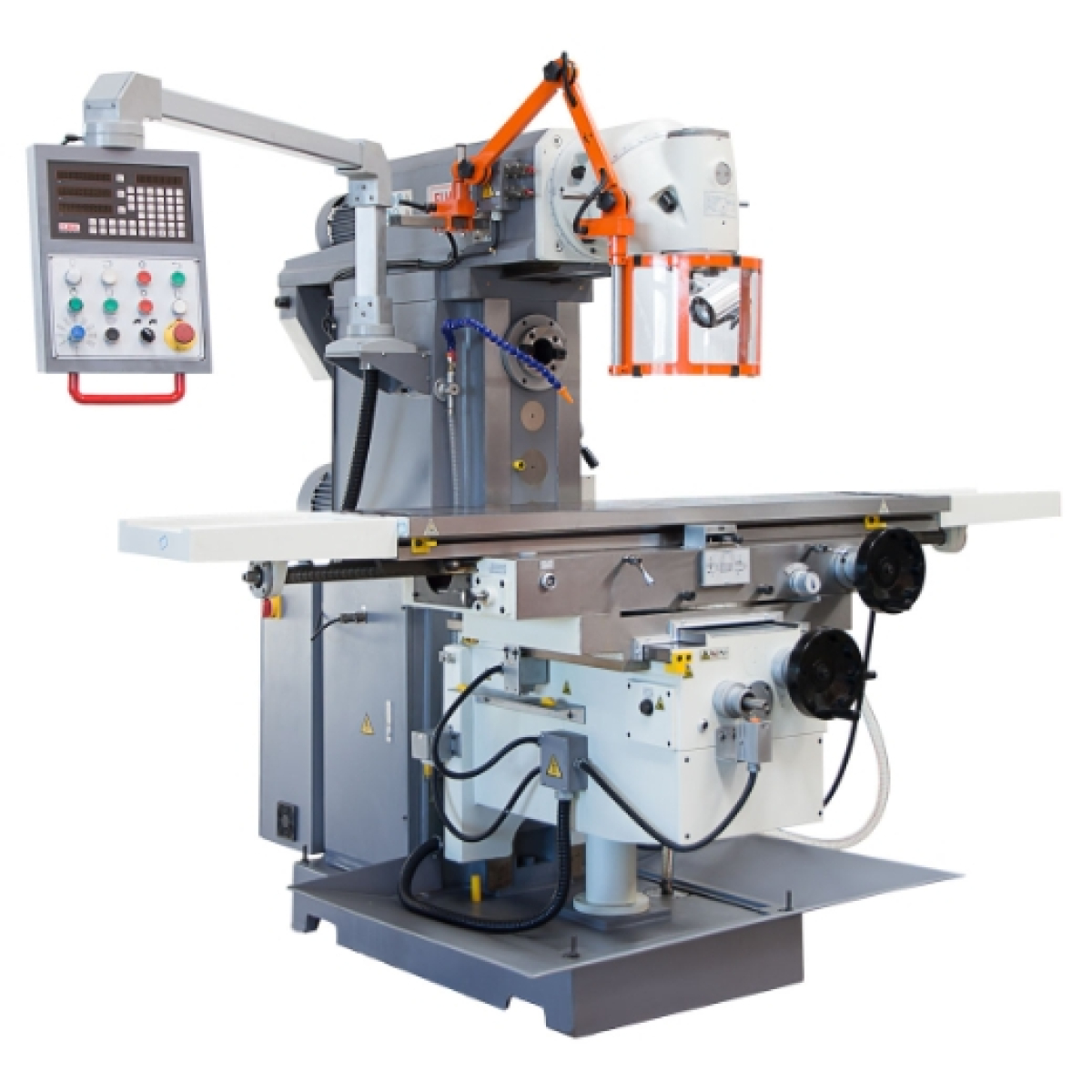

ELMAG Universal Fräsmaschine
Stufenloser Antrieb der X/Y/Z-Achse über Servo-Motoren
Eilgang der X/Y/Z-Achse

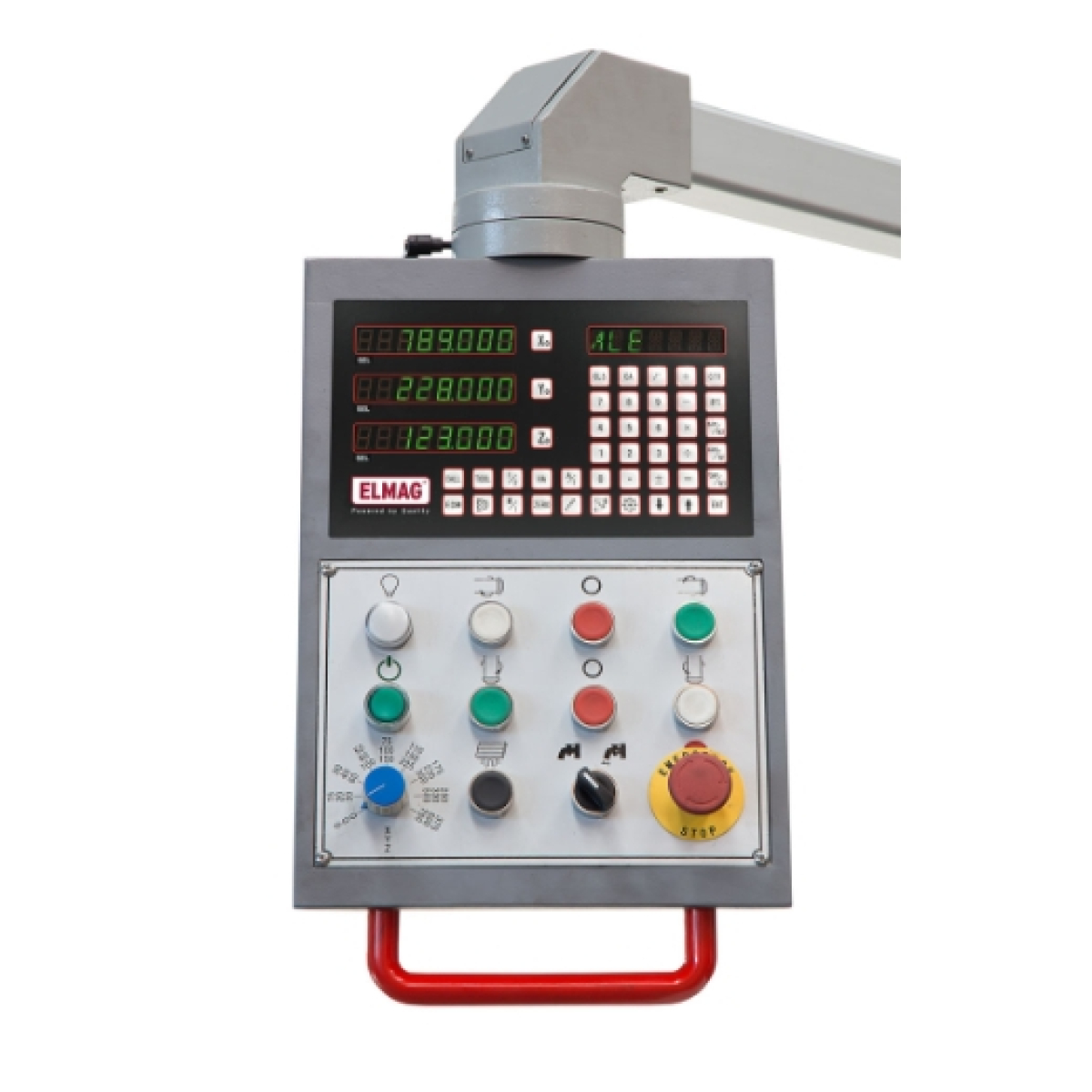

Digitale 3-Achsen Positionsanzeige

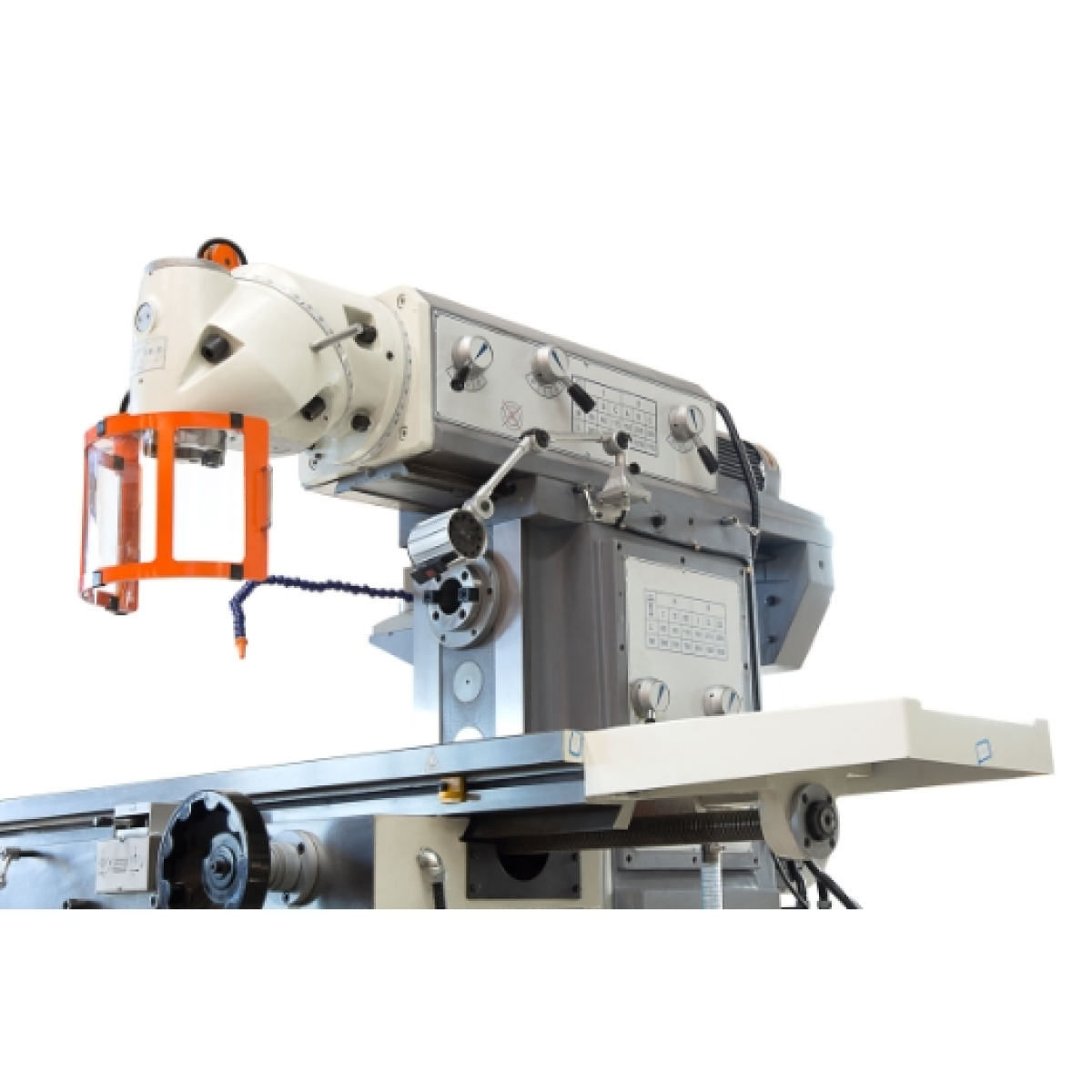

Stufenlos schwenkbarer Fräskopf
Gehärtete geschliffene Bettführungen
Automatische Zentralschmierung
Gehärtete und geschliffene Zahnräder
LED-Frästischbeleuchtung
Trapezgewindespindel
Stabile und verwindungssteife Gusskonstruktion mit Stützsäule für konstante Präzisionsarbeiten bei hohen Werkstückgewichten
Technische Daten:
Fräsleistung Planfräser: 125mm
Kubatur: 1320x320x650mm
Fräsleistung Schaftfräser: 40mm
Spindelaufnahme (Drehspindel): ISO 40
Drehzahlbereich vertikal: 45 - 1660UpM
Drehzahlstufen vertikal: 11
Drehzahlbereich horizontal: 40 - 1300UpM
Drehzahlstufen horizontal: 12
T-Nuten / Breite x Abstand: 3 / 14 x 80mm
Spindelausladung: 300 - 800mm
Fräskopf Schwenkbereich: ± 180°
Pinolenabstand Tisch: 660mm
Tischbelastbarkeit: 300kg
Horizontalspindelabstand Tisch: 470mm
Frästischhub: 400mm
Frästischfläche: 1370x320mm
Tischweg X x Y: 1000 x 380mm
Vorschübe X/Y: 30 - 750/20 - 500mm/min
Vorschubstufen X/Y: stufenlos
Vorschub Z: 15 - 370mm/min
Motorleistung: 3000W
Netzanschluss: 400/50V/Hz
Länge x Breite: 2020 x 1700mm
Höhe: 1990mm
Gewicht: 1980kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Serienausstattung
- Digitale Positionsanzeige
- Werkzeugsatz
- Bedienungsanleitung / CE
Eilgang der X/Y/Z-Achse
Digitale 3-Achsen Positionsanzeige
Stufenlos schwenkbarer Fräskopf
Gehärtete geschliffene Bettführungen
Automatische Zentralschmierung
Gehärtete und geschliffene Zahnräder
LED-Frästischbeleuchtung
Trapezgewindespindel
Stabile und verwindungssteife Gusskonstruktion mit Stützsäule für konstante Präzisionsarbeiten bei hohen Werkstückgewichten
Technische Daten:
Fräsleistung Planfräser: 125mm
Kubatur: 1320x320x650mm
Fräsleistung Schaftfräser: 40mm
Spindelaufnahme (Drehspindel): ISO 40
Drehzahlbereich vertikal: 45 - 1660UpM
Drehzahlstufen vertikal: 11
Drehzahlbereich horizontal: 40 - 1300UpM
Drehzahlstufen horizontal: 12
T-Nuten / Breite x Abstand: 3 / 14 x 80mm
Spindelausladung: 300 - 800mm
Fräskopf Schwenkbereich: ± 180°
Pinolenabstand Tisch: 660mm
Tischbelastbarkeit: 300kg
Horizontalspindelabstand Tisch: 470mm
Frästischhub: 400mm
Frästischfläche: 1370x320mm
Tischweg X x Y: 1000 x 380mm
Vorschübe X/Y: 30 - 750/20 - 500mm/min
Vorschubstufen X/Y: stufenlos
Vorschub Z: 15 - 370mm/min
Motorleistung: 3000W
Netzanschluss: 400/50V/Hz
Länge x Breite: 2020 x 1700mm
Höhe: 1990mm
Gewicht: 1980kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Serienausstattung
- Digitale Positionsanzeige
- Werkzeugsatz
- Bedienungsanleitung / CE
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
