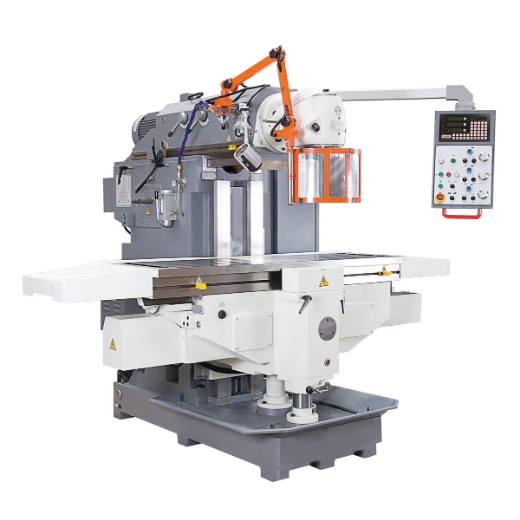

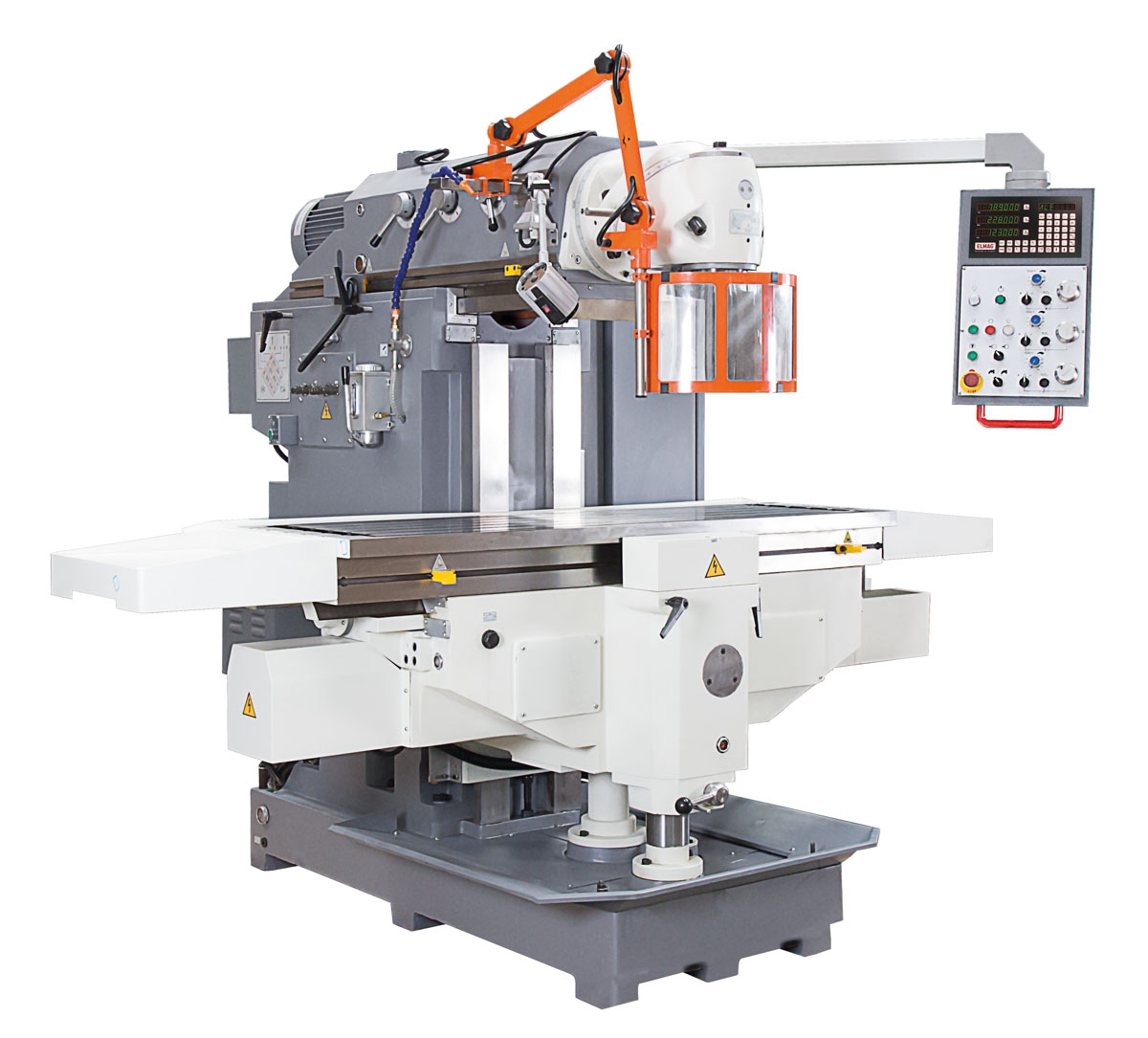

ELMAG Universal Fräsmaschine
Stufenloser Antrieb der X/Y/Z-Achse über Servo-Motoren
Eilgang der X/Y/Z-Achse
Digitale 3-Achsen Positionsanzeige
Stufenlos schwenkbarer Fräskopf
Magnet-Spindelbremse
Automatische Zentralschmierung
Gehärtete und geschliffene Zahnräder
LED-Frästischbeleuchtung
Integriertes Kühlmittelsystem mit Rücklauf
Kugelumlaufspindeln in allen 3 Achsen
Präzisions-Vorschub durch elektronische Handräder
Stabile und verwindungssteife Gusskonstruktion mit Stützsäule für konstante Präzisionsarbeiten bei hohen Werkstückgewichten
X-Achse mit Schwalbenschwanzführung
Y/Z-Achse mit Vierkantführung
Technische Daten:
Fräsleistung Planfräser: 150mm
Fräsleistung Schaftfräser: 50mm
Kubatur: 1600x500x525mm
Spindelaufnahme (Drehspindel): ISO 50
Drehzahlstufen: 27
Drehzahlbereich: 30 - 2050UpM
T-Nuten / Breite x Abstand: 5 / 18 x 80mm
Spindelausladung: 55 - 750mm
Fräskopf Schwenkbereich: ± 180°
Pinolenabstand Tisch: 25 - 525mm
Tischbelastbarkeit: 1800kg
Frästischhub: 500mm
Frästischfläche: 1600x500mm
Tischweg X x Y: 1200 x 700mm
Vorschübe X/Y: 10 - 1000mm/min
Vorschubstufen X/Y: stufenlos
Drehmoment: 15/15/18Nm
Vorschub Z: 5 - 500mm/min
Motorleistung: 7500W
Netzanschluss: 400/50V/Hz
Länge x Breite: 2475 x 2260mm
Höhe: 2100mm
Gewicht: 5000kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Serienausstattung
- Digitale Positionsanzeige
- Werkzeugsatz
- Bedienungsanleitung / CE
Eilgang der X/Y/Z-Achse
Digitale 3-Achsen Positionsanzeige
Stufenlos schwenkbarer Fräskopf
Magnet-Spindelbremse
Automatische Zentralschmierung
Gehärtete und geschliffene Zahnräder
LED-Frästischbeleuchtung
Integriertes Kühlmittelsystem mit Rücklauf
Kugelumlaufspindeln in allen 3 Achsen
Präzisions-Vorschub durch elektronische Handräder
Stabile und verwindungssteife Gusskonstruktion mit Stützsäule für konstante Präzisionsarbeiten bei hohen Werkstückgewichten
X-Achse mit Schwalbenschwanzführung
Y/Z-Achse mit Vierkantführung
Technische Daten:
Fräsleistung Planfräser: 150mm
Fräsleistung Schaftfräser: 50mm
Kubatur: 1600x500x525mm
Spindelaufnahme (Drehspindel): ISO 50
Drehzahlstufen: 27
Drehzahlbereich: 30 - 2050UpM
T-Nuten / Breite x Abstand: 5 / 18 x 80mm
Spindelausladung: 55 - 750mm
Fräskopf Schwenkbereich: ± 180°
Pinolenabstand Tisch: 25 - 525mm
Tischbelastbarkeit: 1800kg
Frästischhub: 500mm
Frästischfläche: 1600x500mm
Tischweg X x Y: 1200 x 700mm
Vorschübe X/Y: 10 - 1000mm/min
Vorschubstufen X/Y: stufenlos
Drehmoment: 15/15/18Nm
Vorschub Z: 5 - 500mm/min
Motorleistung: 7500W
Netzanschluss: 400/50V/Hz
Länge x Breite: 2475 x 2260mm
Höhe: 2100mm
Gewicht: 5000kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Serienausstattung
- Digitale Positionsanzeige
- Werkzeugsatz
- Bedienungsanleitung / CE
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
