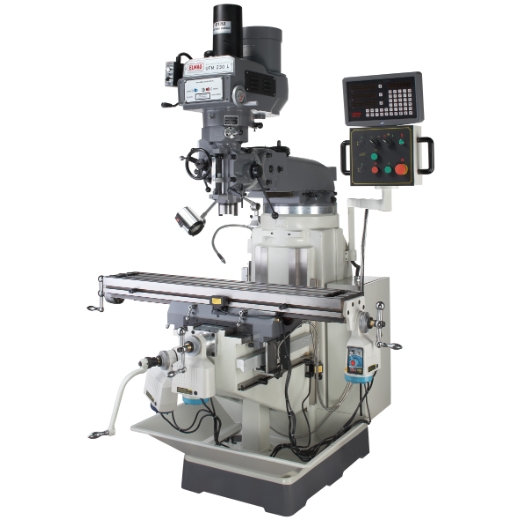

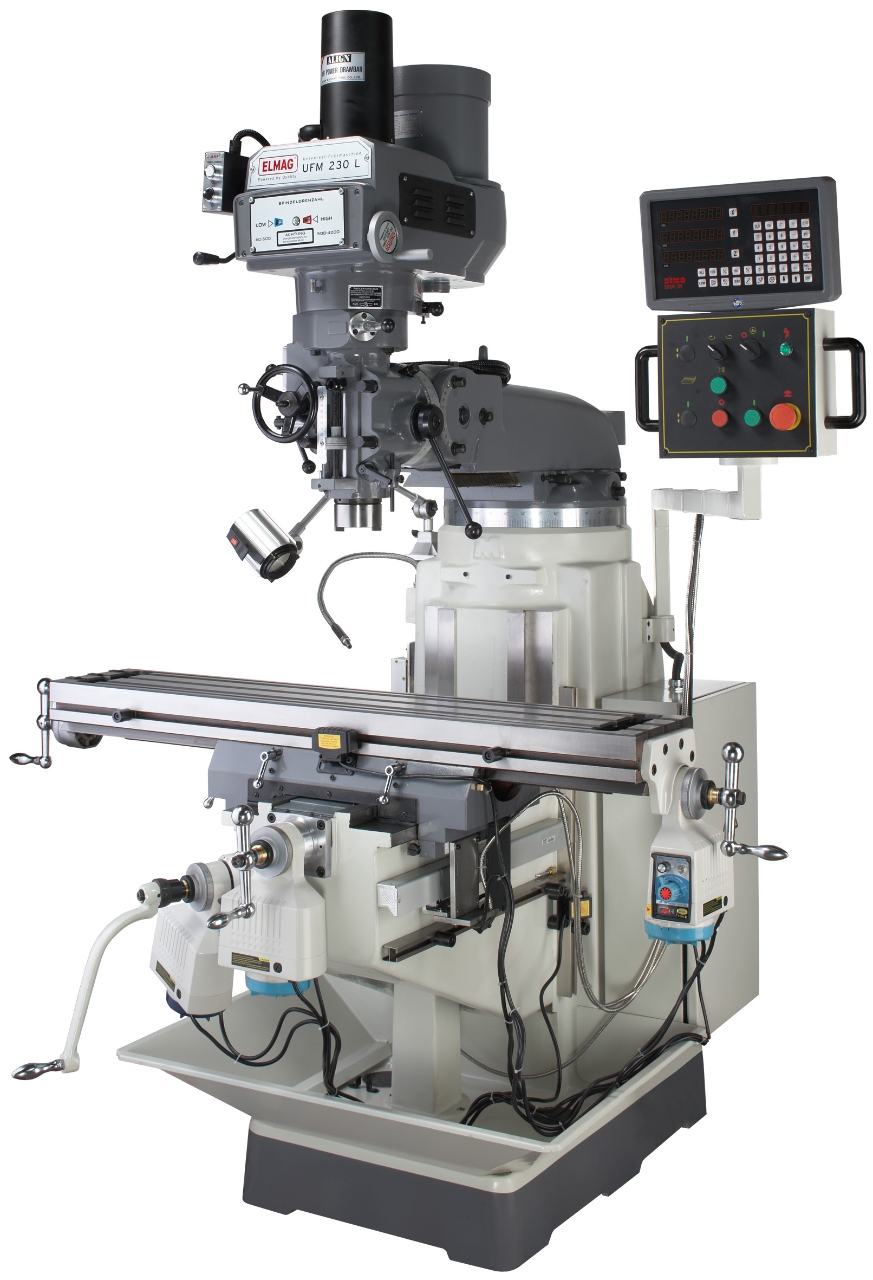

ELMAG Universal-Fräsmaschine
Pinolenvorschub und Automatikvorschub X/Y/Z
Fräsleistung Ø 125 / 40
Kubatur 1.240 x 230 x 385 mm
Spindelausladung 170 - 530 mm
Tischweg 700 x 300 mm
Antriebsmotor 2.250 W, 400 V
Stufenlose Drehzahl 65 - 4.500 UpM
Rechts- und Linkslauf
Automatischer Pinolenvorschub,3-stufig 0,04 - 0,15 mm/U
Präzisions-Mikrovorschub
Frässpindel mit Präzisionslager
Pneumatischer Werkzeugspanner, Anzugsspindel
Mechanische Spindelbremse
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Kreuztisch X-, Y- und Z-Achse mit stufenlosem Automatikvorschub
Zentralschmierung
Integriertes Kühlmittelsystem mit Rücklauf
LED-Frästischbeleuchtung
Mit digitaler Positionsanzeige
Technische Daten:
Bohrleistung in Stahl: 50mm
Fräsleistung Planfräser: 125mm
Fräsleistung Schaftfräser: 40mm
Spindelaufnahme (Drehspindel): ISO 40
Drehzahlbereich: 65 - 4500UpM
Drehzahlstufen: stufenlos
Pinolenhub: 125mm
T-Nuten, Breite: 16mm
Spindelausladung: 170 - 530mm
Fräskopf Schwenkbereich: ± 90 / ± 45°
Fräskopf drehbar: ± 90°
Pinolenabstand Tisch: 0 - 385mm
Frästischhub: 400mm
Frästischfläche: 1240x230mm
Tischweg X x Y: 700 x 300mm
Pinolenvorschub: 0,04 - 0,15mm/U
Pinolenvorschubstufen: 3
Vorschübe X/Y/Z: 0,04 - 0,15mm/min
Vorschubstufen X/Y/Z: stufenlos
Motorleistung: 2250W
Netzanschluss: 400/50V/Hz
Kubatur: 1240x230x385mm
Länge x Breite: 1500 x 1220mm
Höhe: 2200mm
Gewicht: 1000kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Ultimative Technik
Pinolenvorschub mit drei Vorschubstufen, stufenloser Automatikvorschub in drei Frästischachsen, Fräskopf-Schwenkbereich für schwierige räumliche Lagen +-90° und +-45°, Fräskopf-Drehbereich +- 90° - mit diesen Eckdaten beweist sich die UFM 230 L als hoch automatisierte, sehr flexibel verwendbare Mehrzweckfräsmaschinen. Dank einer Antriebsleistung von 2.250 Watt und einer stufenlos einstellbaren Drehzahl bis Top-speed 4.500 UpM ist neben der Verwendung von Standard-fräs- und Bohrwerkzeugen sogar der Einsatz von luftgekühlten Fließbohrern möglich. Zeitsparend und besonders sicher erweist sich ein auf dem Fräskopf angebrachter, pneumatischer Werkzeugspanner mit Anzugsstange für das halbautomatische Spannen und Lösen von Fräs- und Bohrwerkzeugen. Von Vorteil ist auch eine mechanische Spindelbremse, die mittels eines Handhebels betätigt wird. Die Maschine ist mit einer Zentralschmierung der Führungsbahnen, mit einem Kühlmittelsystem mit Tank im Maschinensockel und - für rasches und präzises Handling besonders wichtig - mit einer digitalen Positionsanzeige ausgestattet. Aufgrund des hohen Automatisierungsgrades ist das UFM-Modell perfekt für die Serienproduktion geeignet.
Fräsleistung Ø 125 / 40
Kubatur 1.240 x 230 x 385 mm
Spindelausladung 170 - 530 mm
Tischweg 700 x 300 mm
Antriebsmotor 2.250 W, 400 V
Stufenlose Drehzahl 65 - 4.500 UpM
Rechts- und Linkslauf
Automatischer Pinolenvorschub,3-stufig 0,04 - 0,15 mm/U
Präzisions-Mikrovorschub
Frässpindel mit Präzisionslager
Pneumatischer Werkzeugspanner, Anzugsspindel
Mechanische Spindelbremse
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Kreuztisch X-, Y- und Z-Achse mit stufenlosem Automatikvorschub
Zentralschmierung
Integriertes Kühlmittelsystem mit Rücklauf
LED-Frästischbeleuchtung
Mit digitaler Positionsanzeige
Technische Daten:
Bohrleistung in Stahl: 50mm
Fräsleistung Planfräser: 125mm
Fräsleistung Schaftfräser: 40mm
Spindelaufnahme (Drehspindel): ISO 40
Drehzahlbereich: 65 - 4500UpM
Drehzahlstufen: stufenlos
Pinolenhub: 125mm
T-Nuten, Breite: 16mm
Spindelausladung: 170 - 530mm
Fräskopf Schwenkbereich: ± 90 / ± 45°
Fräskopf drehbar: ± 90°
Pinolenabstand Tisch: 0 - 385mm
Frästischhub: 400mm
Frästischfläche: 1240x230mm
Tischweg X x Y: 700 x 300mm
Pinolenvorschub: 0,04 - 0,15mm/U
Pinolenvorschubstufen: 3
Vorschübe X/Y/Z: 0,04 - 0,15mm/min
Vorschubstufen X/Y/Z: stufenlos
Motorleistung: 2250W
Netzanschluss: 400/50V/Hz
Kubatur: 1240x230x385mm
Länge x Breite: 1500 x 1220mm
Höhe: 2200mm
Gewicht: 1000kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Ultimative Technik
Pinolenvorschub mit drei Vorschubstufen, stufenloser Automatikvorschub in drei Frästischachsen, Fräskopf-Schwenkbereich für schwierige räumliche Lagen +-90° und +-45°, Fräskopf-Drehbereich +- 90° - mit diesen Eckdaten beweist sich die UFM 230 L als hoch automatisierte, sehr flexibel verwendbare Mehrzweckfräsmaschinen. Dank einer Antriebsleistung von 2.250 Watt und einer stufenlos einstellbaren Drehzahl bis Top-speed 4.500 UpM ist neben der Verwendung von Standard-fräs- und Bohrwerkzeugen sogar der Einsatz von luftgekühlten Fließbohrern möglich. Zeitsparend und besonders sicher erweist sich ein auf dem Fräskopf angebrachter, pneumatischer Werkzeugspanner mit Anzugsstange für das halbautomatische Spannen und Lösen von Fräs- und Bohrwerkzeugen. Von Vorteil ist auch eine mechanische Spindelbremse, die mittels eines Handhebels betätigt wird. Die Maschine ist mit einer Zentralschmierung der Führungsbahnen, mit einem Kühlmittelsystem mit Tank im Maschinensockel und - für rasches und präzises Handling besonders wichtig - mit einer digitalen Positionsanzeige ausgestattet. Aufgrund des hohen Automatisierungsgrades ist das UFM-Modell perfekt für die Serienproduktion geeignet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
