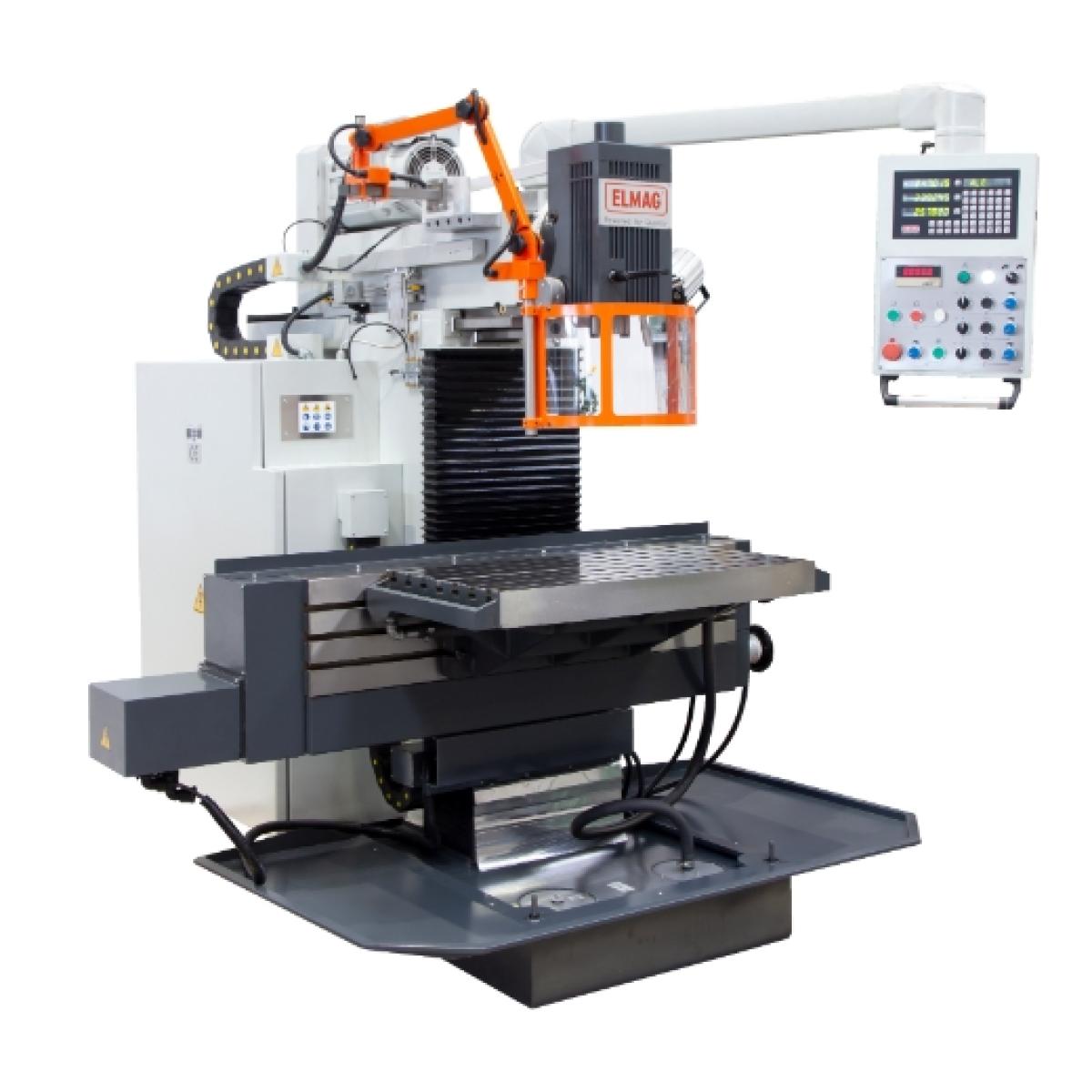

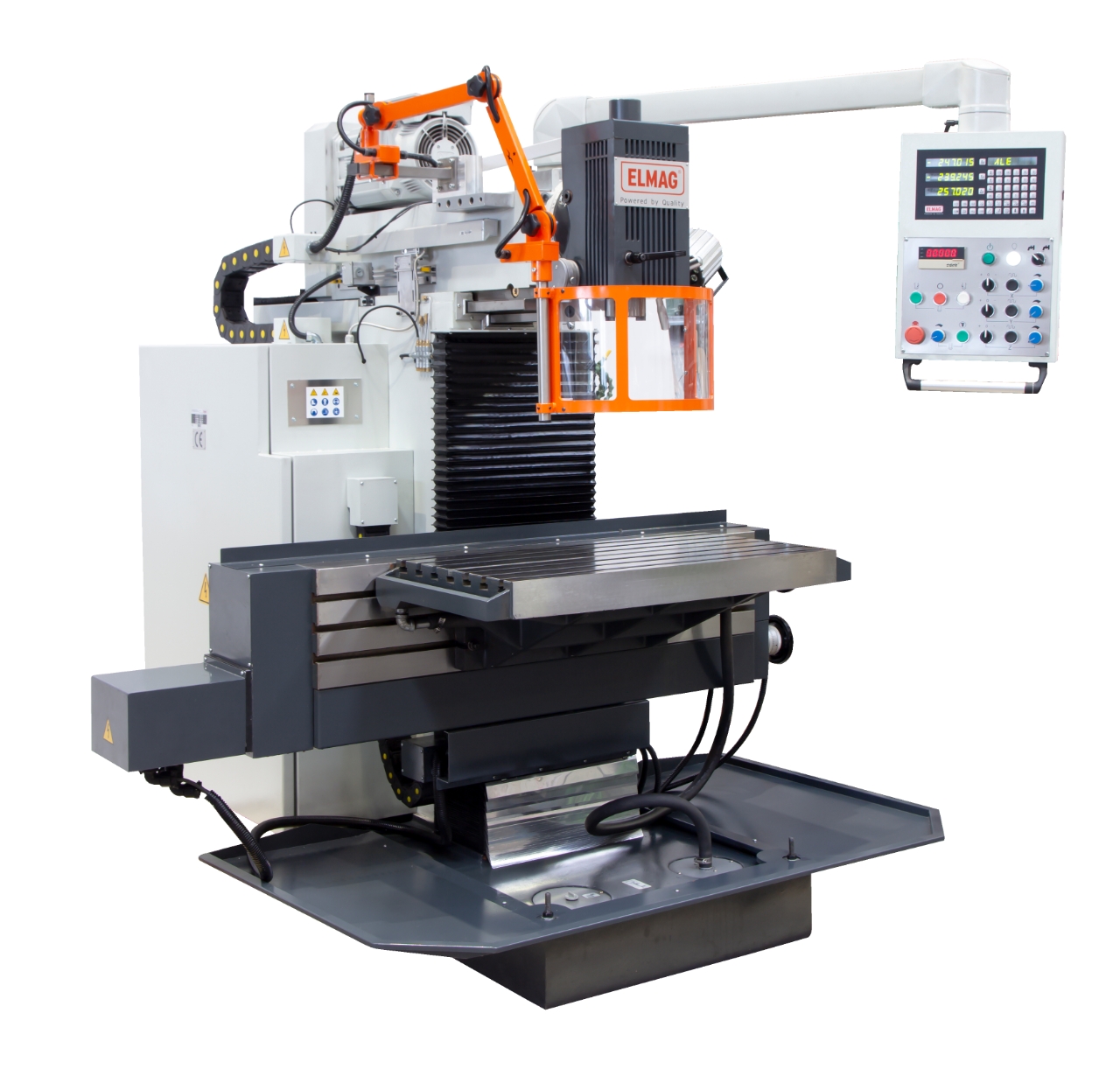

ELMAG Werkzeugfräsmaschine

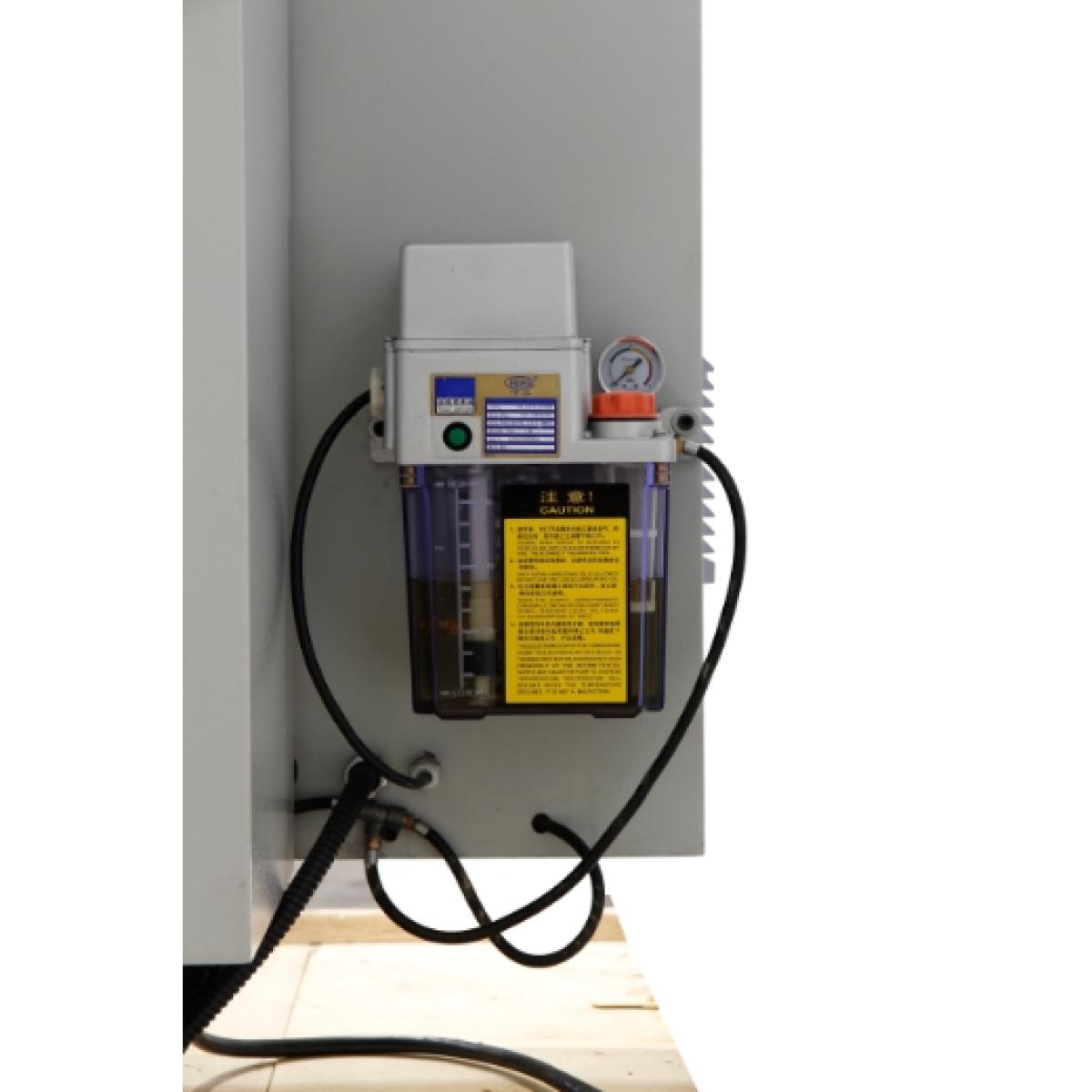

Automatikvorschub und Eilgang X/Y/Z- Fräsleistung Ø 125 / 40 mm- Kugelumlaufspindel auf allen Achsen X/Y/Z- Stufenlose Antriebe auf allen Achsen- Kühlmitteltank integriert im Gußsockel- Digitale 3-Achs-Positionsanzeige- Horizontaler und vertikaler Frästisch- LED-Frästischbeleuchtung- Vertikaler Fräskopf inkl. verstellbarer Bohrpinole- Inkl. inkludierter Zentralschmierung- Digitale Drehzahlanzeige der Frässpindel- Eilgänge auf allen 3 Achsen- Schwenkbarer Fräskopf +/- 45°

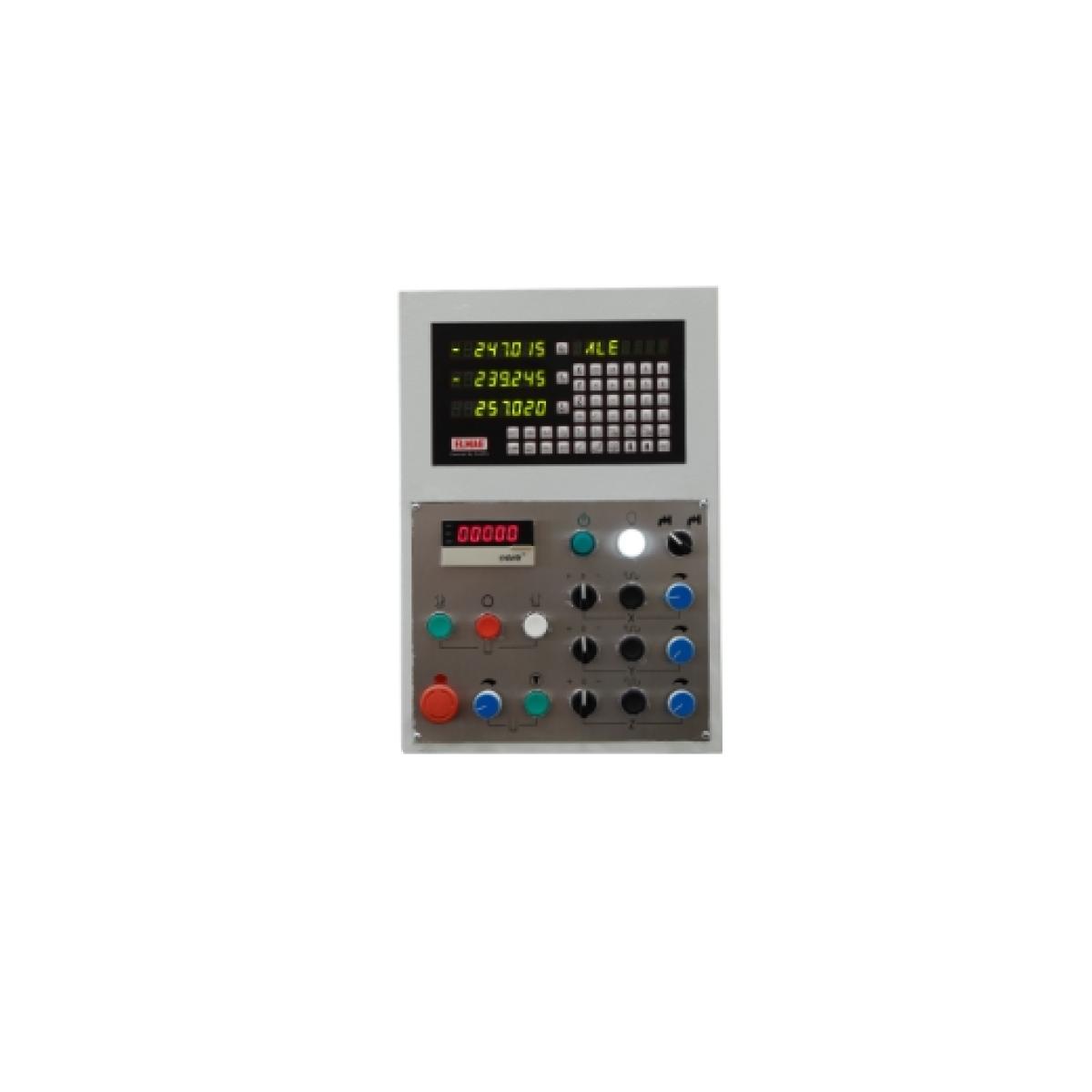

Schwenkbares Bedienpanel- Digitale Positionsanzeige für höchste Präzision auf allen 3 Achsen- Frässpindel rechts- und linkslauf- Digitale Drehzahlanzeige- Potentiometer für stufenlose Regelung der Vorschubachsen- Tippschalter für Eilgänge der Fräsachsen- Kühlmittelpumpe aus/ein- Not-Aus-Taster
Technische Daten:
Bohrleistung in Stahl: 50mm
Fräsleistung Planfräser: 125mm
Fräsleistung Schaftfräser: 40mm
Spindelaufnahme (Drehspindel): ISO 40
Drehzahlbereich: 40 - 2000UpM
Drehzahlstufen: stufenlos
Pinolenhub: 65mm
Frästischnuten / Breite x Abstand: 6 / 14 x 63mm
Verikaltischnuten / Breite x Abstand: 3 / 14 x 63mm
Spindelausladung: 180 - 580mm
Tischbelastbarkeit: 200kg
Fräskopf Schwenkbereich: ± 45°
Pinolenabstand Tisch: 50 - 450mm
Horizontalspindelabstand Tisch: 145 - 545mm
Frästischfläche: 800x400mm
Tischweg X x Z: 500 x 400mm
Vertikaltischfläche: 1020 x 225mm
Vorschübe X/Y/Z: 10 - 1200mm/min
Vorschubstufen X/Y/Z: stufenlos
Motorleistung: 3700W
Drehmoment X-Achse: 7.7Nm
Drehmoment Y-Achse: 7.7Nm
Drehmoment Z-Achse: 1.7Nm
Netzanschluss: 400/50V/Hz
Kubatur: 800x400x450mm

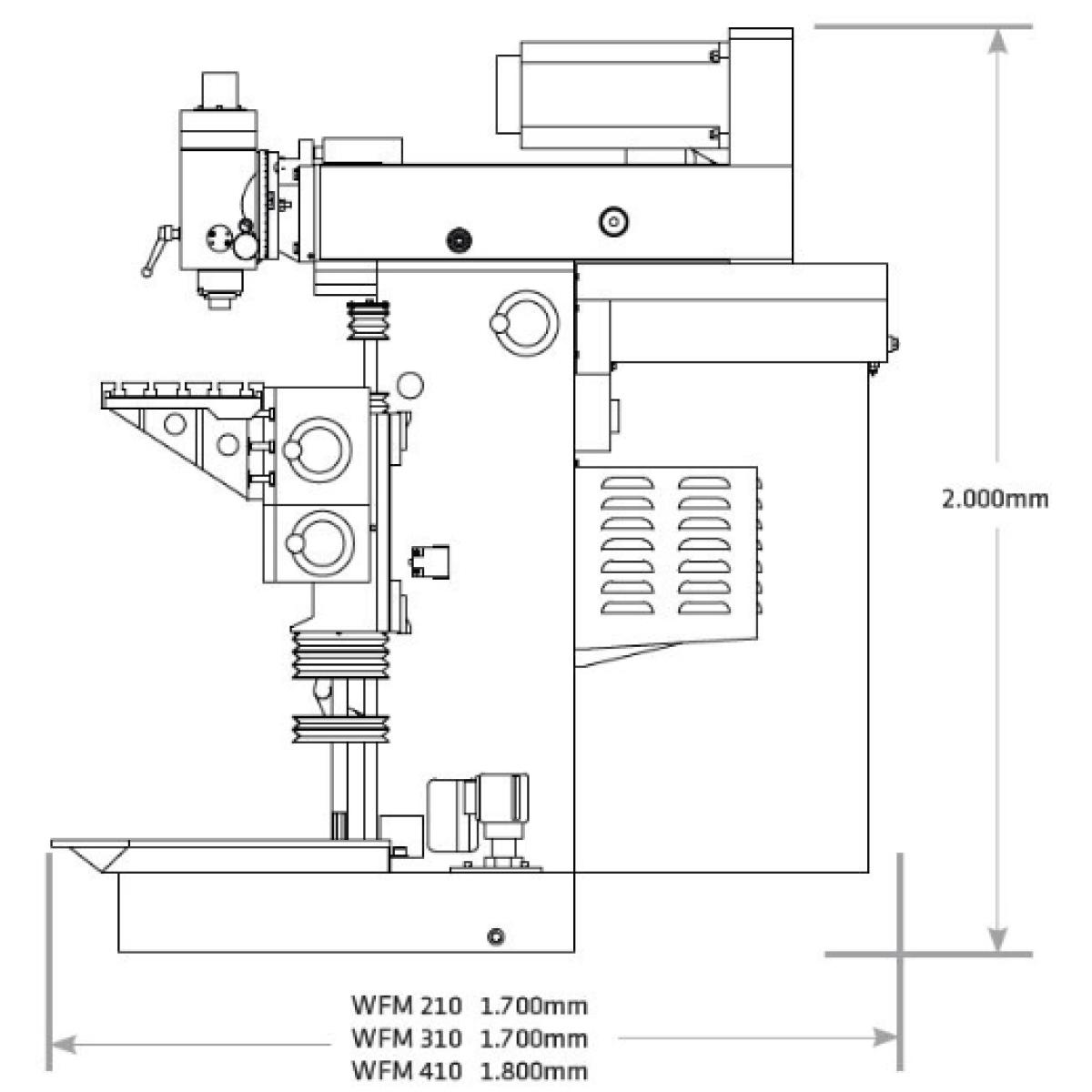

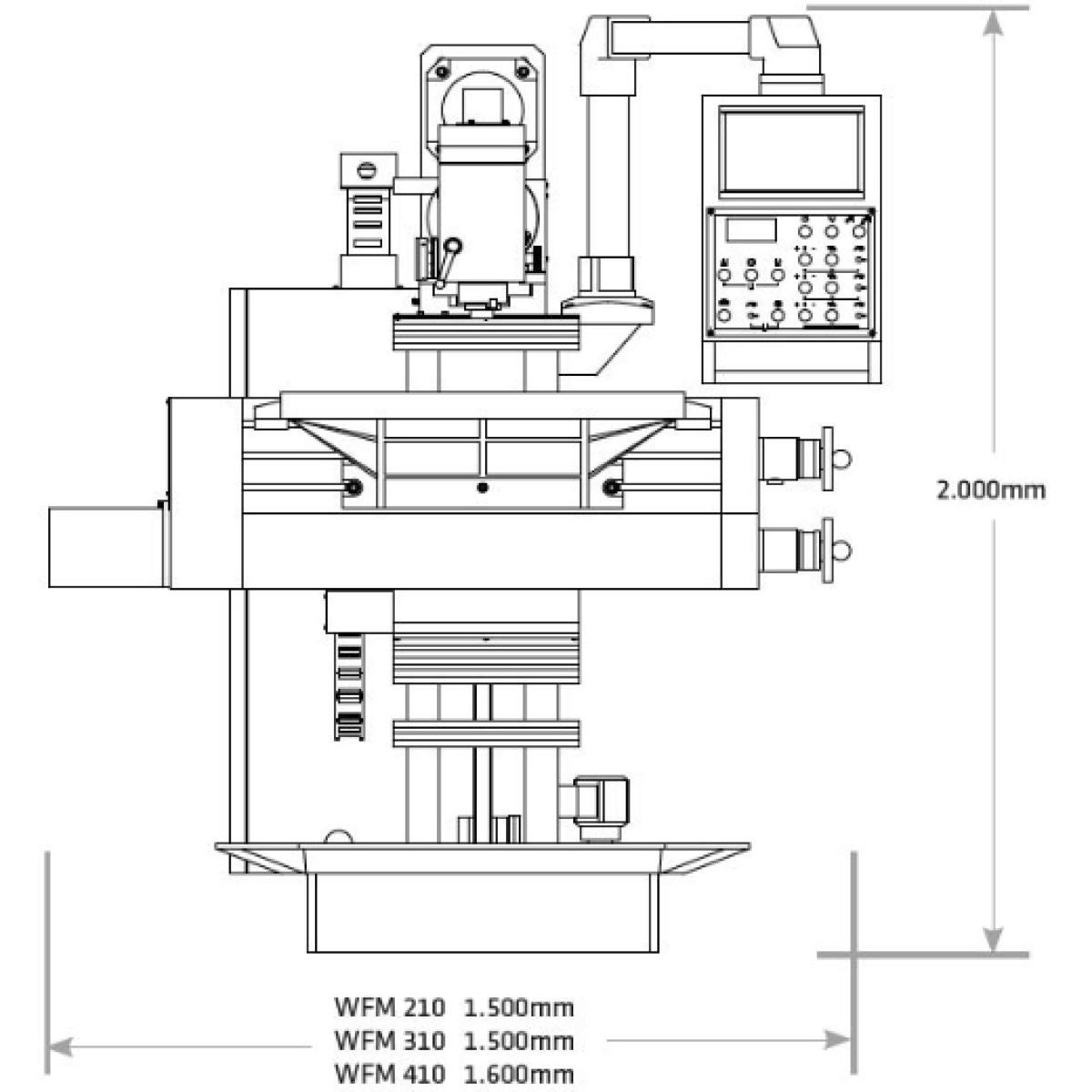

Länge x Breite: 1500 x 1700mm
Höhe: 2000mm
Gewicht: 1550kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Präzise und wertbeständig
Die Fräsmaschinen der Serie Servodrive vereinen Präzision und Wirtschaftlichkeit und lassen das Herz jedes Metalltechnikers höher schlagen. Die Top-Ergonomische Kombination überzeugt durch einfaches Handling, stufenlose Drehzahlregelung und durch ein hervorragendes Preis Leistungsverhältnis und ist ideal für Werkstätten, Ausbildungsbetriebe und Werkzeugbau.
Serienausstattung
- Digitale Positionsanzeige
- 4 Fräsdorne lang 16, 22, 27, 32 mm
- 3 Reduzierhülsen MK 1, 2, 3
- Bedienungsanleitung / CE
Schwenkbares Bedienpanel- Digitale Positionsanzeige für höchste Präzision auf allen 3 Achsen- Frässpindel rechts- und linkslauf- Digitale Drehzahlanzeige- Potentiometer für stufenlose Regelung der Vorschubachsen- Tippschalter für Eilgänge der Fräsachsen- Kühlmittelpumpe aus/ein- Not-Aus-Taster
Technische Daten:
Bohrleistung in Stahl: 50mm
Fräsleistung Planfräser: 125mm
Fräsleistung Schaftfräser: 40mm
Spindelaufnahme (Drehspindel): ISO 40
Drehzahlbereich: 40 - 2000UpM
Drehzahlstufen: stufenlos
Pinolenhub: 65mm
Frästischnuten / Breite x Abstand: 6 / 14 x 63mm
Verikaltischnuten / Breite x Abstand: 3 / 14 x 63mm
Spindelausladung: 180 - 580mm
Tischbelastbarkeit: 200kg
Fräskopf Schwenkbereich: ± 45°
Pinolenabstand Tisch: 50 - 450mm
Horizontalspindelabstand Tisch: 145 - 545mm
Frästischfläche: 800x400mm
Tischweg X x Z: 500 x 400mm
Vertikaltischfläche: 1020 x 225mm
Vorschübe X/Y/Z: 10 - 1200mm/min
Vorschubstufen X/Y/Z: stufenlos
Motorleistung: 3700W
Drehmoment X-Achse: 7.7Nm
Drehmoment Y-Achse: 7.7Nm
Drehmoment Z-Achse: 1.7Nm
Netzanschluss: 400/50V/Hz
Kubatur: 800x400x450mm
Länge x Breite: 1500 x 1700mm
Höhe: 2000mm
Gewicht: 1550kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Präzise und wertbeständig
Die Fräsmaschinen der Serie Servodrive vereinen Präzision und Wirtschaftlichkeit und lassen das Herz jedes Metalltechnikers höher schlagen. Die Top-Ergonomische Kombination überzeugt durch einfaches Handling, stufenlose Drehzahlregelung und durch ein hervorragendes Preis Leistungsverhältnis und ist ideal für Werkstätten, Ausbildungsbetriebe und Werkzeugbau.
Serienausstattung
- Digitale Positionsanzeige
- 4 Fräsdorne lang 16, 22, 27, 32 mm
- 3 Reduzierhülsen MK 1, 2, 3
- Bedienungsanleitung / CE
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
