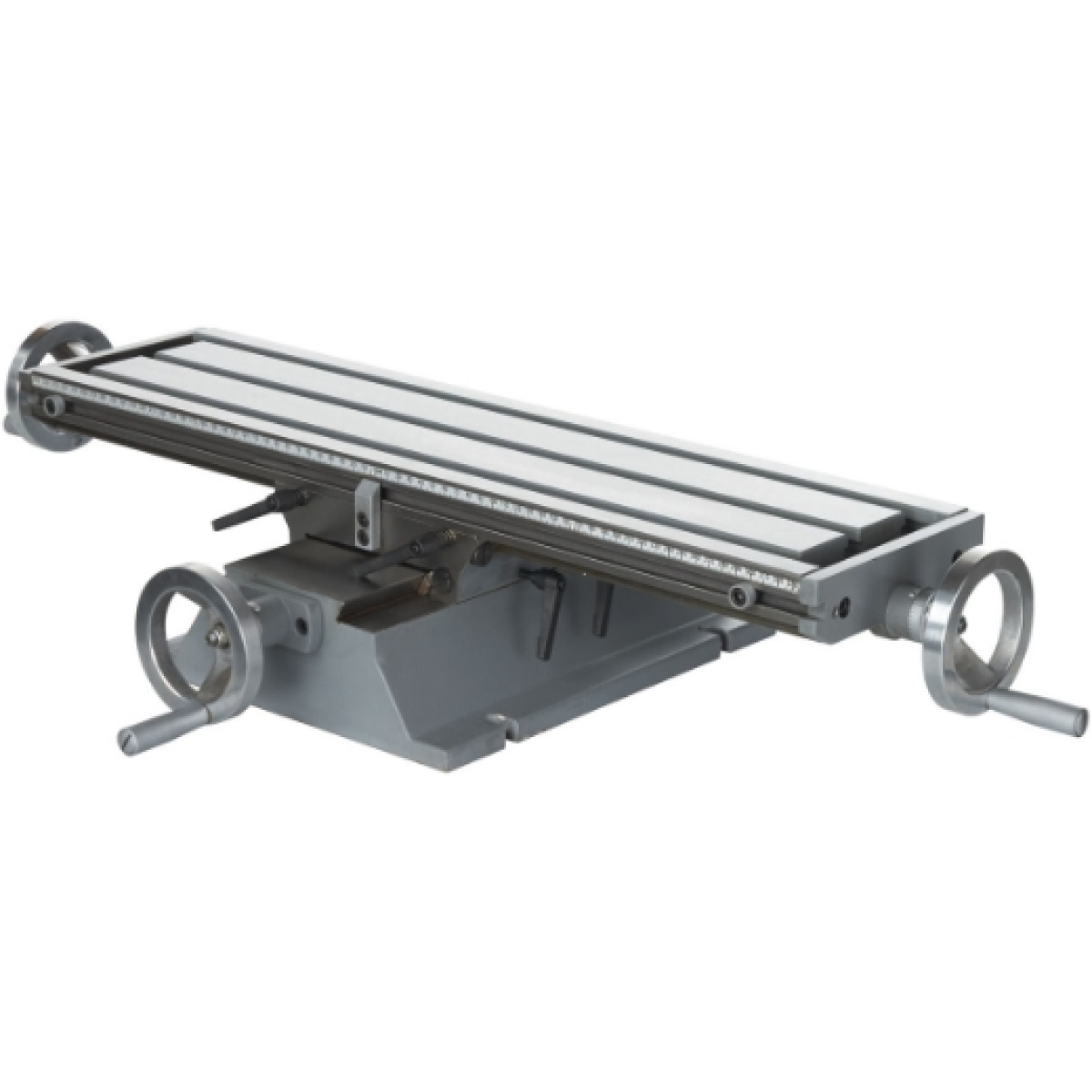

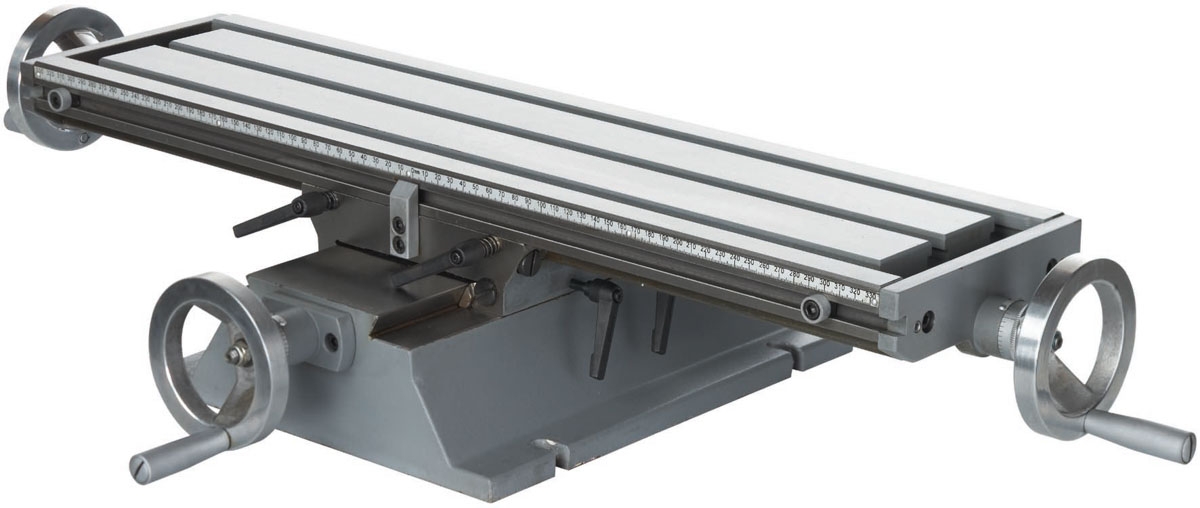

ELMAG Koordinaten-Kreuztisch

Art.Nr.:: EM82890
Lieferzeit:: 3-7 Werktage (Ausland abweichend)
Lagerbestand:: Stk

1.012,69 EUR

inkl. 19% MwSt. zzgl. Versand

Stk:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Präzise gearbeiteter Kreuztisch mit Kühlmittelrinne
T-Nuten zum Befestigen eines Schraubstocks oder Werkstücks
Präziser Längs- und Quervorschub

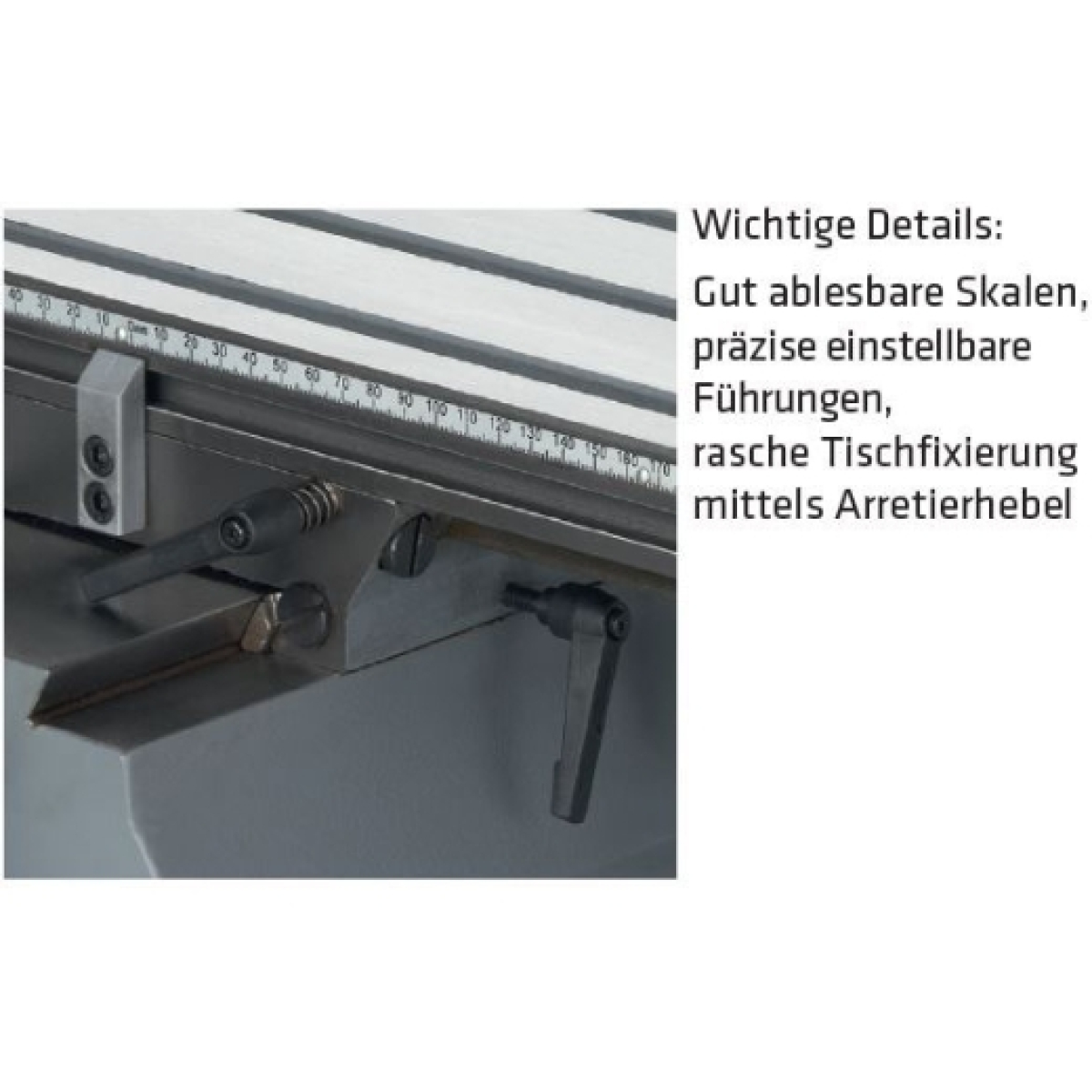

Drei leichtgängige Handräder mit gut lesbaren Skalenringen
Handrad-Skalierung 0,05 mm
Einstellbare Anschläge, Tisch in jeder Position arretierbar
Spielfrei nachstellbare Schwalbenschwanzführungen
Passend für alle Werkzeugmaschinentische

Technische Daten:
Tischlänge: X: 400 / Y: 120mm
T-Nuten, Breite: 10mm
Tischbelastbarkeit: 70kg
Tischhub X-Achse: 220mm
Tischhub Y-Achse: 165mm
Handrad-Skalierung: 0,05mm
Fußlänge: 280mm
Fußbreite: 220mm
Gesamtlänge: 506mm
Gesamthöhe: 140mm
Gewicht: 22kg
Ursprungsland: CN
Paketdiensfähig: NEIN

Koordinaten-Kreuztische
Ein Koordinaten-Kreuztisch bringt Bewegung auf den Maschinentisch -
ideal für z.B. präzise Serienbohrungen im Koordinatenraster

Produktsicherheit

Informationen zur Produktsicherheit:

Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
