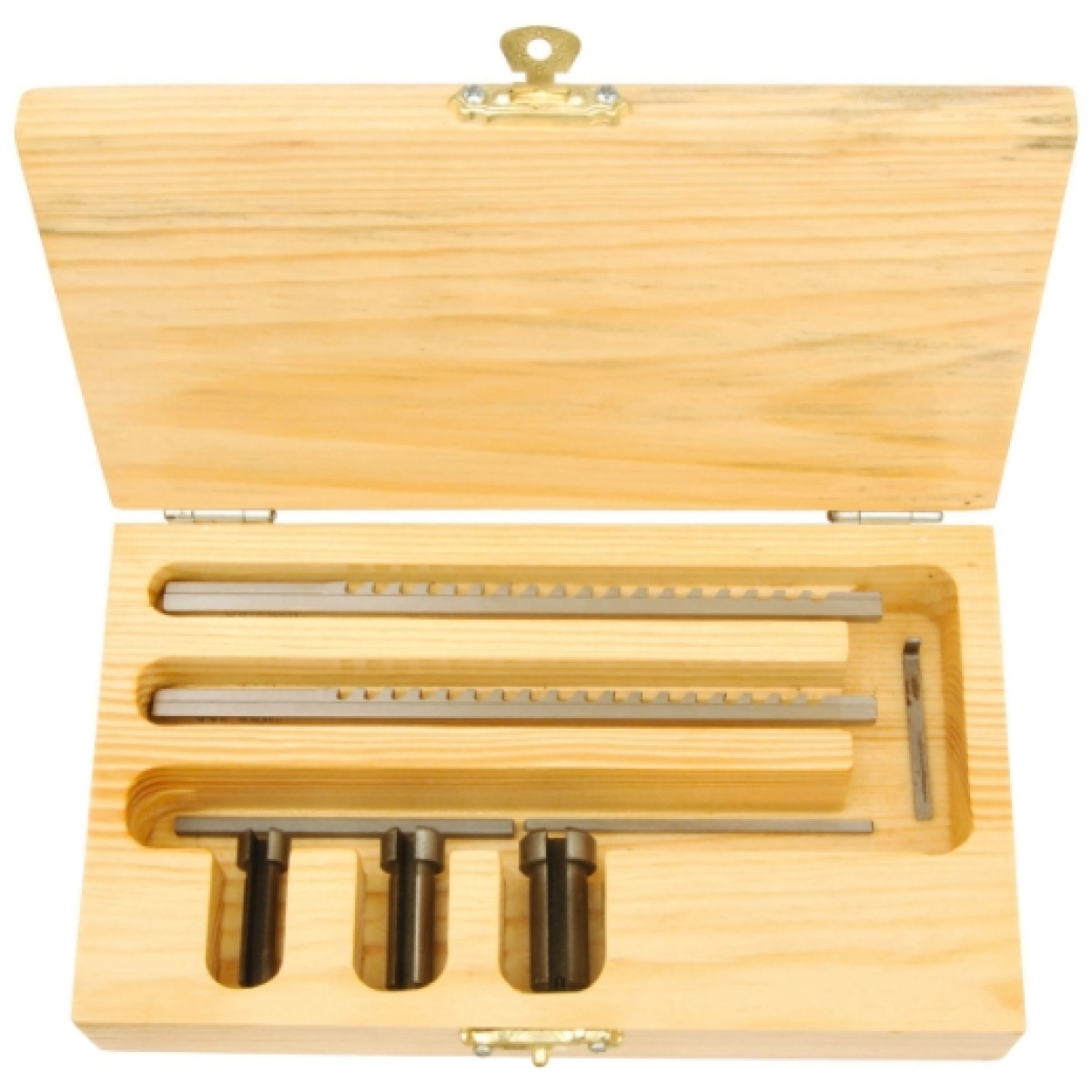

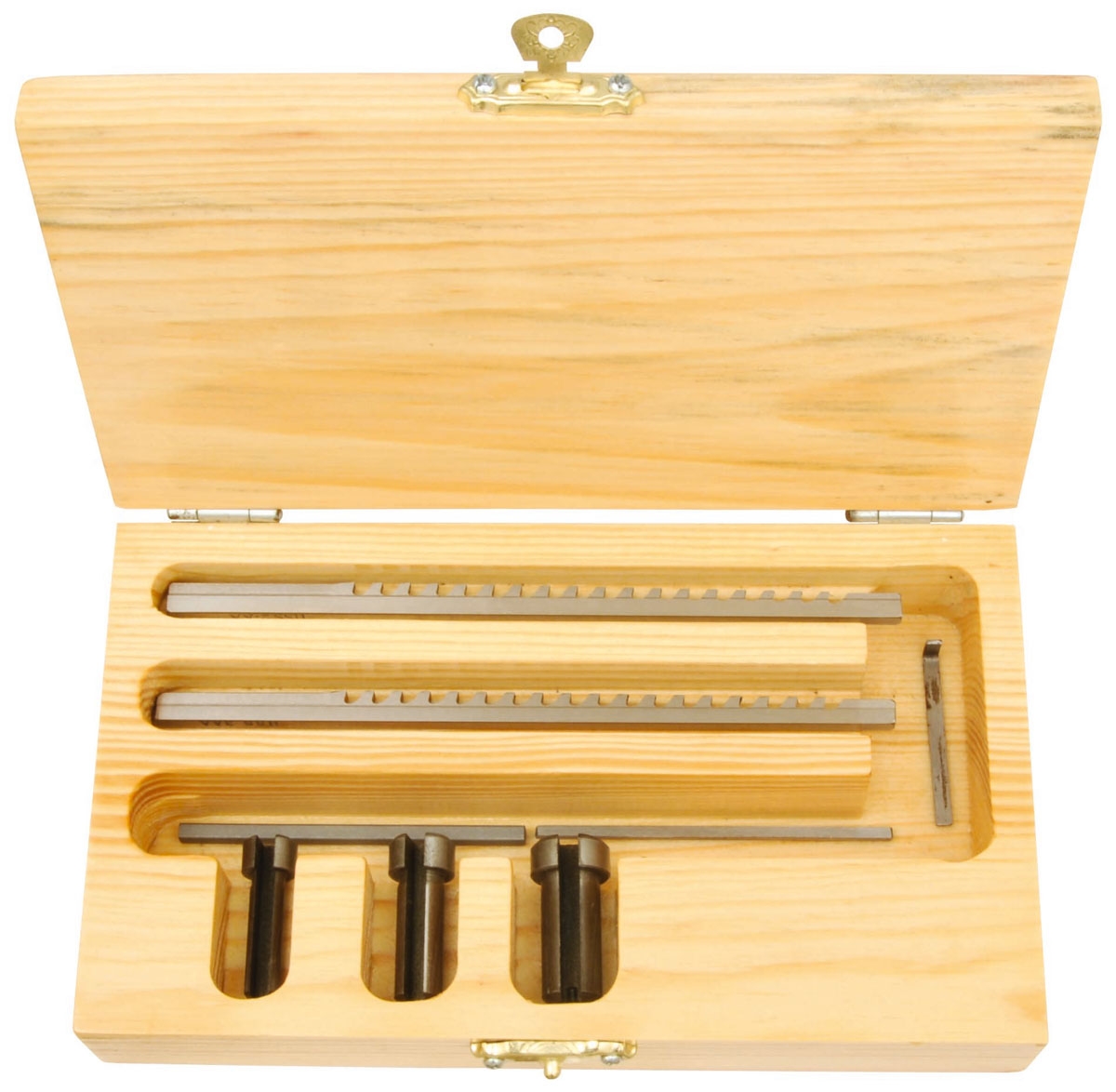

ELMAG Räumnadel-Set
Für Nabendurchmesser 6-10 mm
Führungs-Bundbuchsen Ø 6, 8 und 10, Länge 28 mm
Hochwertige Stoßräumnadeln aus HSS
Gehärtet und präzisionsgeschliffen
Hohe Maßgenauigkeit und lange Lebensdauer

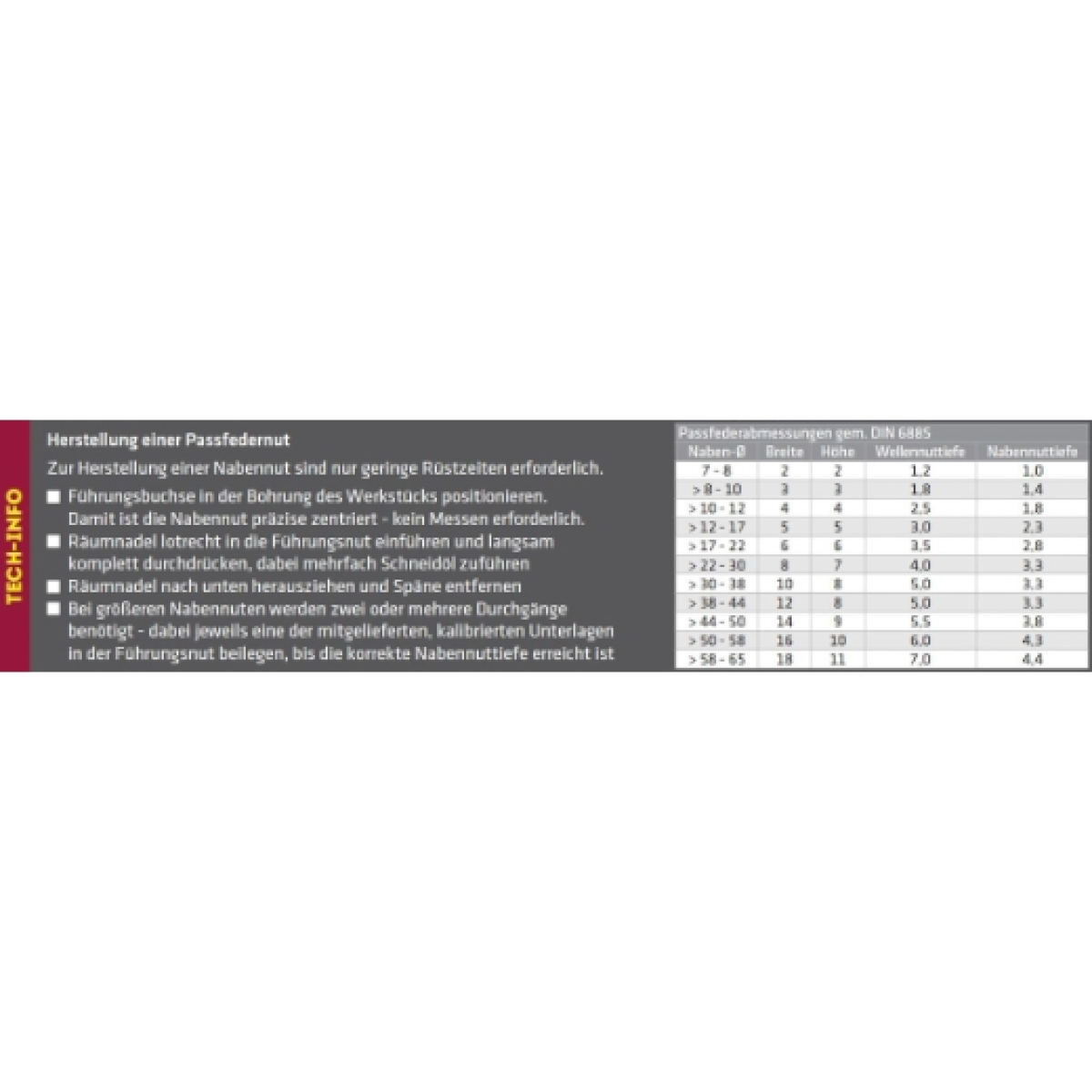

Für Passfederabmessungen gem. DIN 6885, Toleranz JS9
Mit Führungsbuchsen, kalibrierten Unterlagen und Nutenlehren
Sets in Holz-Systemkassette oder stabilem Holzkoffer

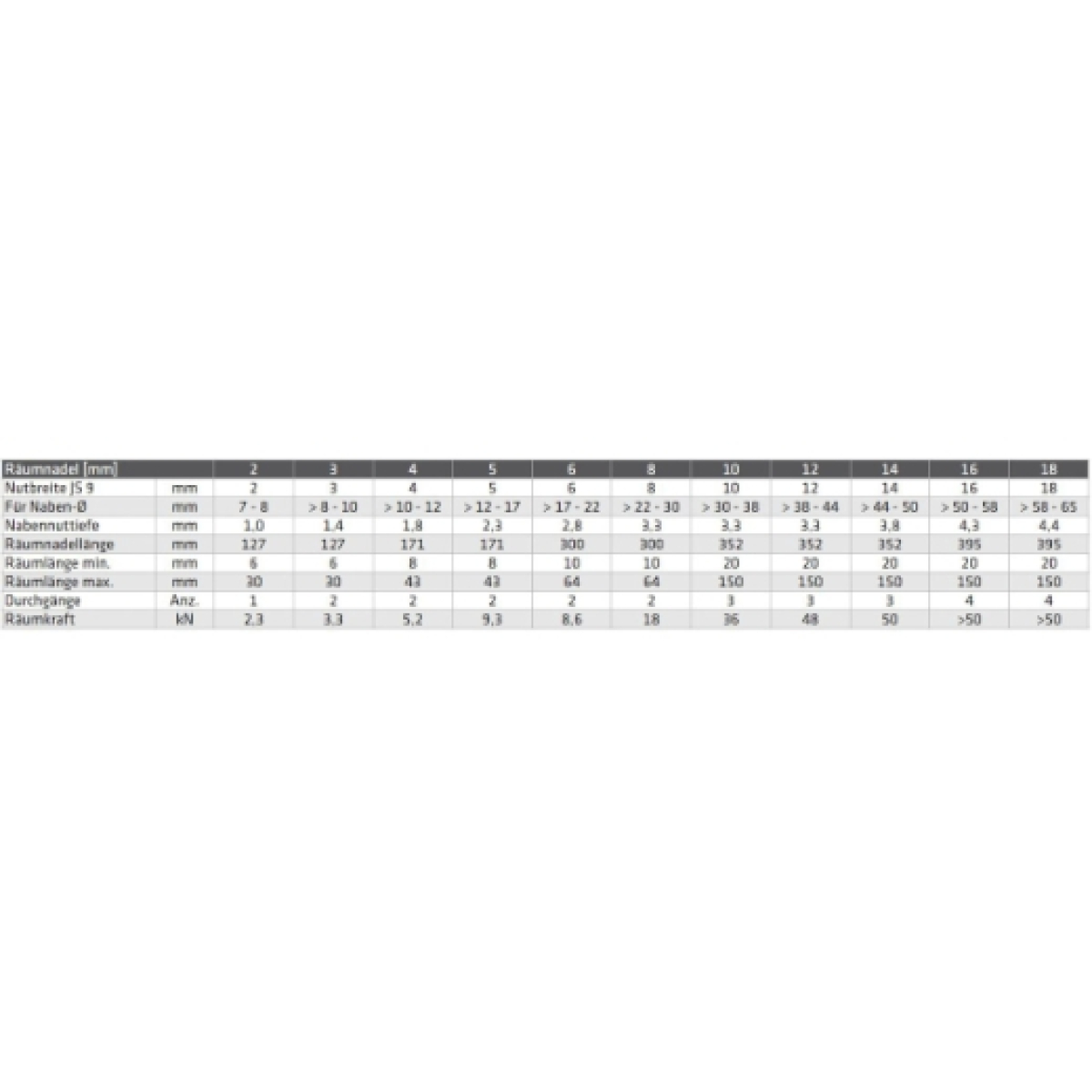

Technische Daten:
Ursprungsland: CN
Paketdiensfähig: Ja
Das Räumverfahren
Räumen ist ein spanabhebendes Verfahren zur Herstellung von
Bohrungsprofilen wie Passfedernuten, Innenvier- und -sechskanten
sowie Außenprofilen und - mit Spezialräumwerkzeugen - Kelnaben-
und Zahnprofilen.
Bohr- und Fräsmaschinen können es
Kleine Bohrungsprofile können auf Bohr- und Fräsmaschinen mit
automatischem Höhenvorschub oder auf Dorn-, Hebel- und Spin-
delpressen hergestellt werden. Für große Bohrungsprofile ist eine
Hydraulikpresse > 50 kN erforderlich.
ELMAG Räumnadel-Sets für die perfekte Nut
Räumnadel-Sets für die rasche und präzise Herstellung
von maßhaltigen und genau zentrierten Passfedernuten
in Werkstücken aus Stahl, rost-freiem Stahl, Guss und
NE-Metallen. Anwendungsgrenze ist Härtegrad HRC 35.
Beispiele: Nabennuten für Zahnräder, Keilriemenscheiben, Kupplungsbuchsen etc.
Führungs-Bundbuchsen Ø 6, 8 und 10, Länge 28 mm
Hochwertige Stoßräumnadeln aus HSS
Gehärtet und präzisionsgeschliffen
Hohe Maßgenauigkeit und lange Lebensdauer
Für Passfederabmessungen gem. DIN 6885, Toleranz JS9
Mit Führungsbuchsen, kalibrierten Unterlagen und Nutenlehren
Sets in Holz-Systemkassette oder stabilem Holzkoffer
Technische Daten:
Ursprungsland: CN
Paketdiensfähig: Ja
Das Räumverfahren
Räumen ist ein spanabhebendes Verfahren zur Herstellung von
Bohrungsprofilen wie Passfedernuten, Innenvier- und -sechskanten
sowie Außenprofilen und - mit Spezialräumwerkzeugen - Kelnaben-
und Zahnprofilen.
Bohr- und Fräsmaschinen können es
Kleine Bohrungsprofile können auf Bohr- und Fräsmaschinen mit
automatischem Höhenvorschub oder auf Dorn-, Hebel- und Spin-
delpressen hergestellt werden. Für große Bohrungsprofile ist eine
Hydraulikpresse > 50 kN erforderlich.
ELMAG Räumnadel-Sets für die perfekte Nut
Räumnadel-Sets für die rasche und präzise Herstellung
von maßhaltigen und genau zentrierten Passfedernuten
in Werkstücken aus Stahl, rost-freiem Stahl, Guss und
NE-Metallen. Anwendungsgrenze ist Härtegrad HRC 35.
Beispiele: Nabennuten für Zahnräder, Keilriemenscheiben, Kupplungsbuchsen etc.
