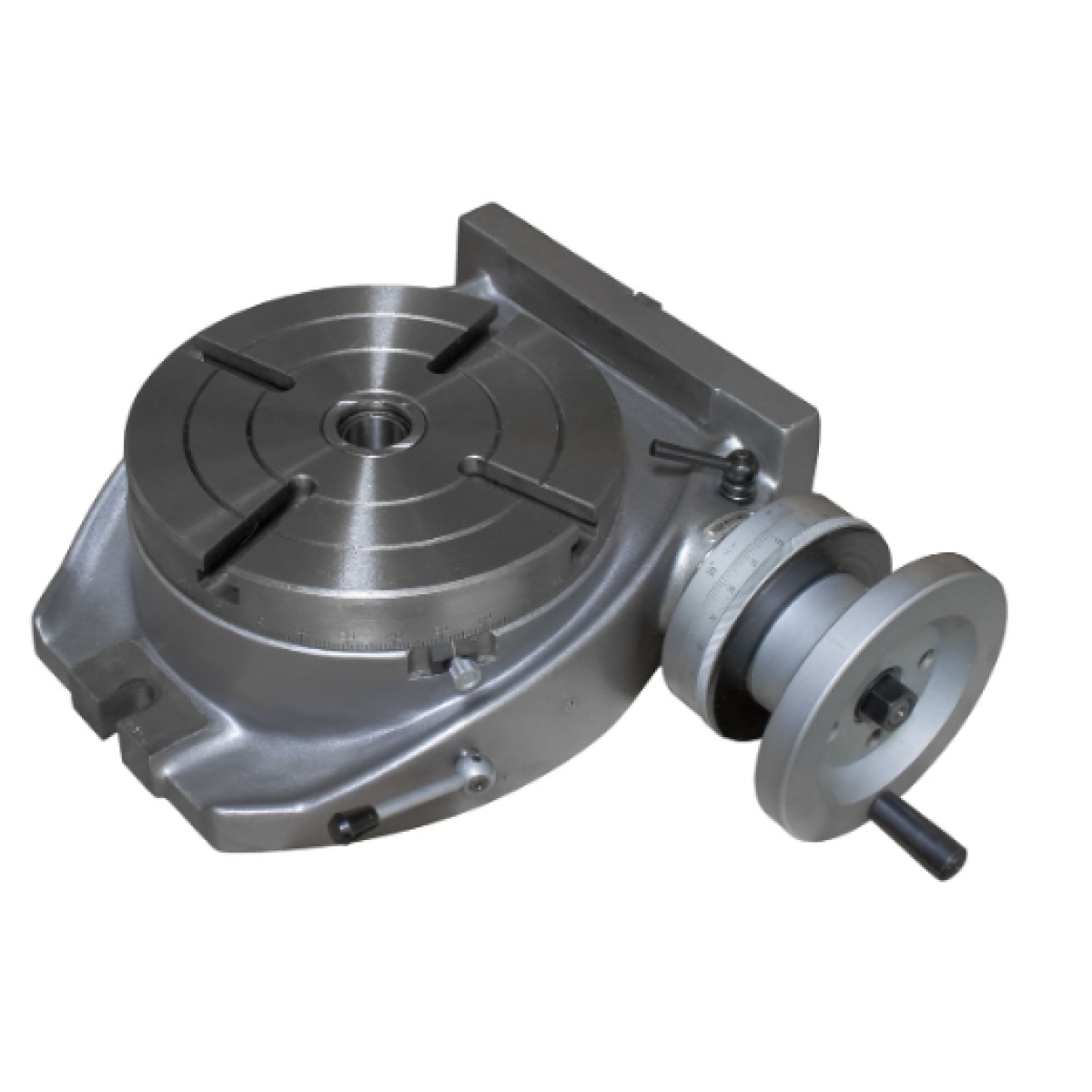

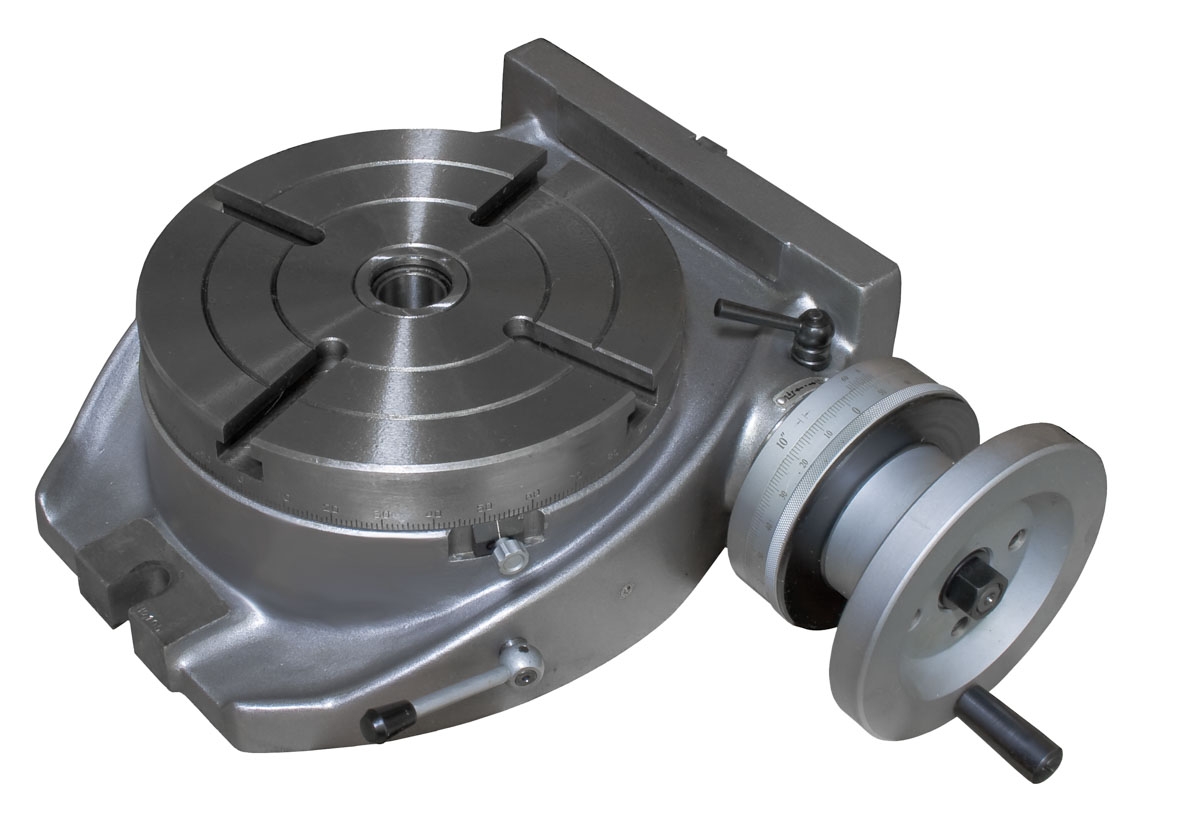

ELMAG Rundtisch horizontal/vertikal
Übersetzungsverhältnis Planscheibe zu Handrad 1 : 90,entspricht je Handrad-Umdrehung 4° Planscheibendrehung
Planscheibendurchmesser 200 mm
4 T-Nuten für das Spannen von Werkstücken
Mit Morsekonus MK 3 zur Aufnahme eines Spannfutters
Für horizontale und vertikale Montage geeignet

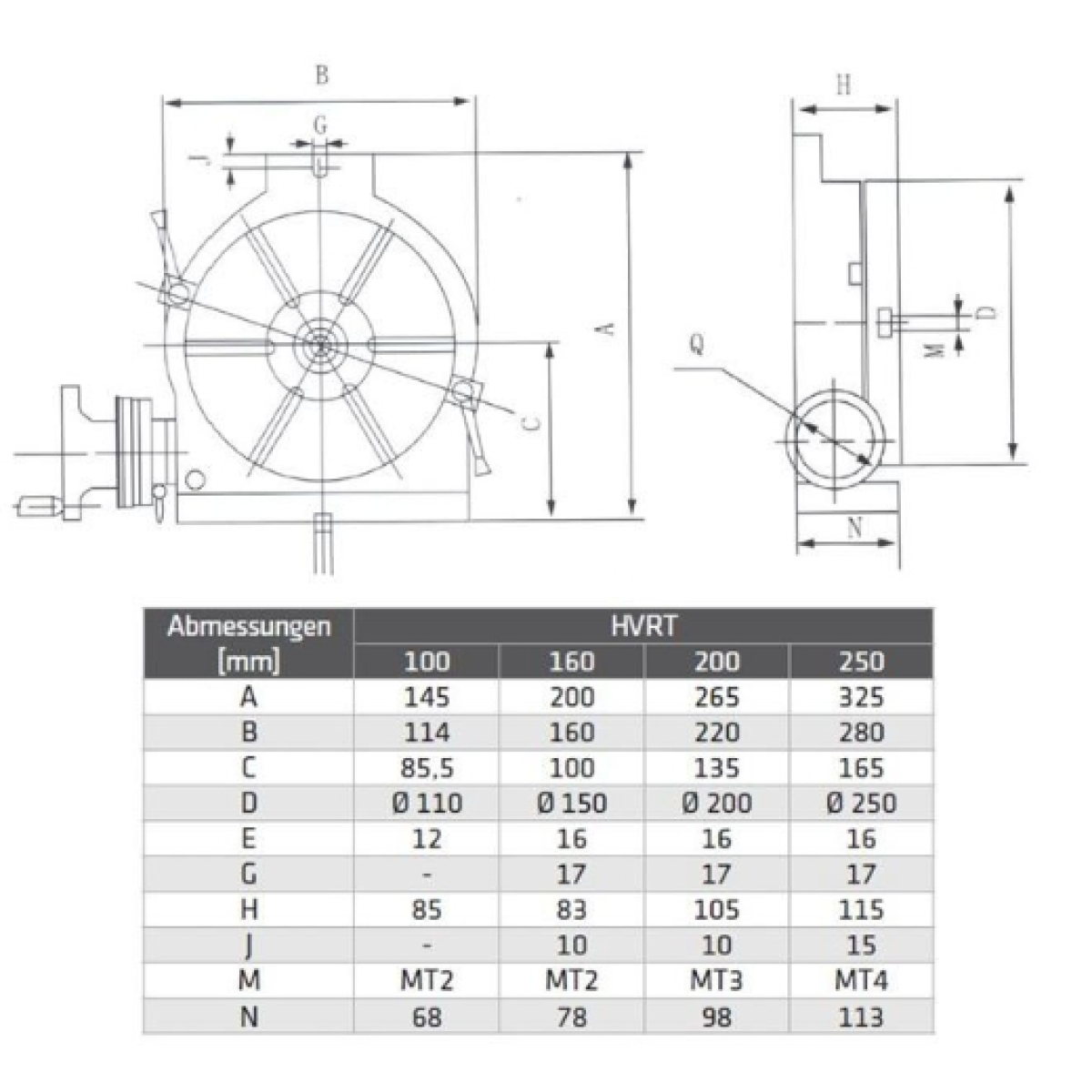

Technische Daten:
Planscheiben-Ø: 200mm
Aufnahme: MK 3
Ratio: 1 : 90
Gewicht: 30.5kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Rundtische für Bohr- und Fräsmaschinen
Rundtische mit niedriger Bauform für die Mehrseitenbearbeitung
von Werkstücken, z.B. für das Fräsen von radial angeordneten Ausnehmungen, Mehrkanten, Keilwellen, Wendelnuten,
Lochbildbohren auf Kreis etc.
- Horizontal oder vertikal auf Bohr- oder Frästisch montierbar
- Präzise Bearbeitung an einstellbaren Winkelpositionen
- Kreisförmige Bearbeitung am drehenden Werkstück
- Inklusive Planscheibe, Parallelität zur Grundfläche 0,02 mm
- HVRT 100 - 200 mit vier, HVRT 250 mit sechs T-Nuten
- Mit Morsekonus MK zur Aufnahme eines Spannfutters
- Gut lesbare Skalen, Nonius mit Ablesegenauigkeit 10'
- Sehr robuste, langlebige Ausführung
- Übersetzungsgetriebe gehärtet und präzisionsgeschliffen
- Für Präzisions-Fräsarbeiten mit Spezialteilung wird die Verwendung
einer Teilscheibe empfohlen
Planscheibendurchmesser 200 mm
4 T-Nuten für das Spannen von Werkstücken
Mit Morsekonus MK 3 zur Aufnahme eines Spannfutters
Für horizontale und vertikale Montage geeignet
Technische Daten:
Planscheiben-Ø: 200mm
Aufnahme: MK 3
Ratio: 1 : 90
Gewicht: 30.5kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Rundtische für Bohr- und Fräsmaschinen
Rundtische mit niedriger Bauform für die Mehrseitenbearbeitung
von Werkstücken, z.B. für das Fräsen von radial angeordneten Ausnehmungen, Mehrkanten, Keilwellen, Wendelnuten,
Lochbildbohren auf Kreis etc.
- Horizontal oder vertikal auf Bohr- oder Frästisch montierbar
- Präzise Bearbeitung an einstellbaren Winkelpositionen
- Kreisförmige Bearbeitung am drehenden Werkstück
- Inklusive Planscheibe, Parallelität zur Grundfläche 0,02 mm
- HVRT 100 - 200 mit vier, HVRT 250 mit sechs T-Nuten
- Mit Morsekonus MK zur Aufnahme eines Spannfutters
- Gut lesbare Skalen, Nonius mit Ablesegenauigkeit 10'
- Sehr robuste, langlebige Ausführung
- Übersetzungsgetriebe gehärtet und präzisionsgeschliffen
- Für Präzisions-Fräsarbeiten mit Spezialteilung wird die Verwendung
einer Teilscheibe empfohlen
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
