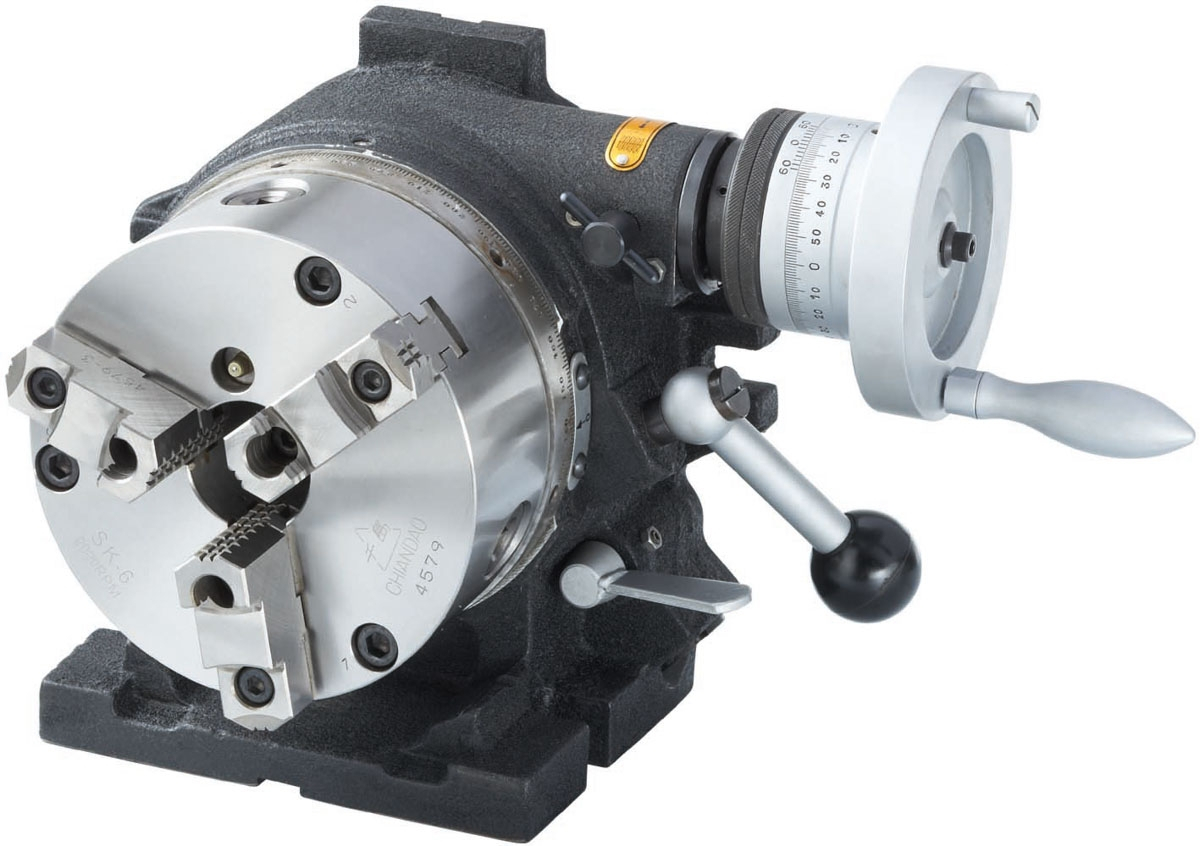

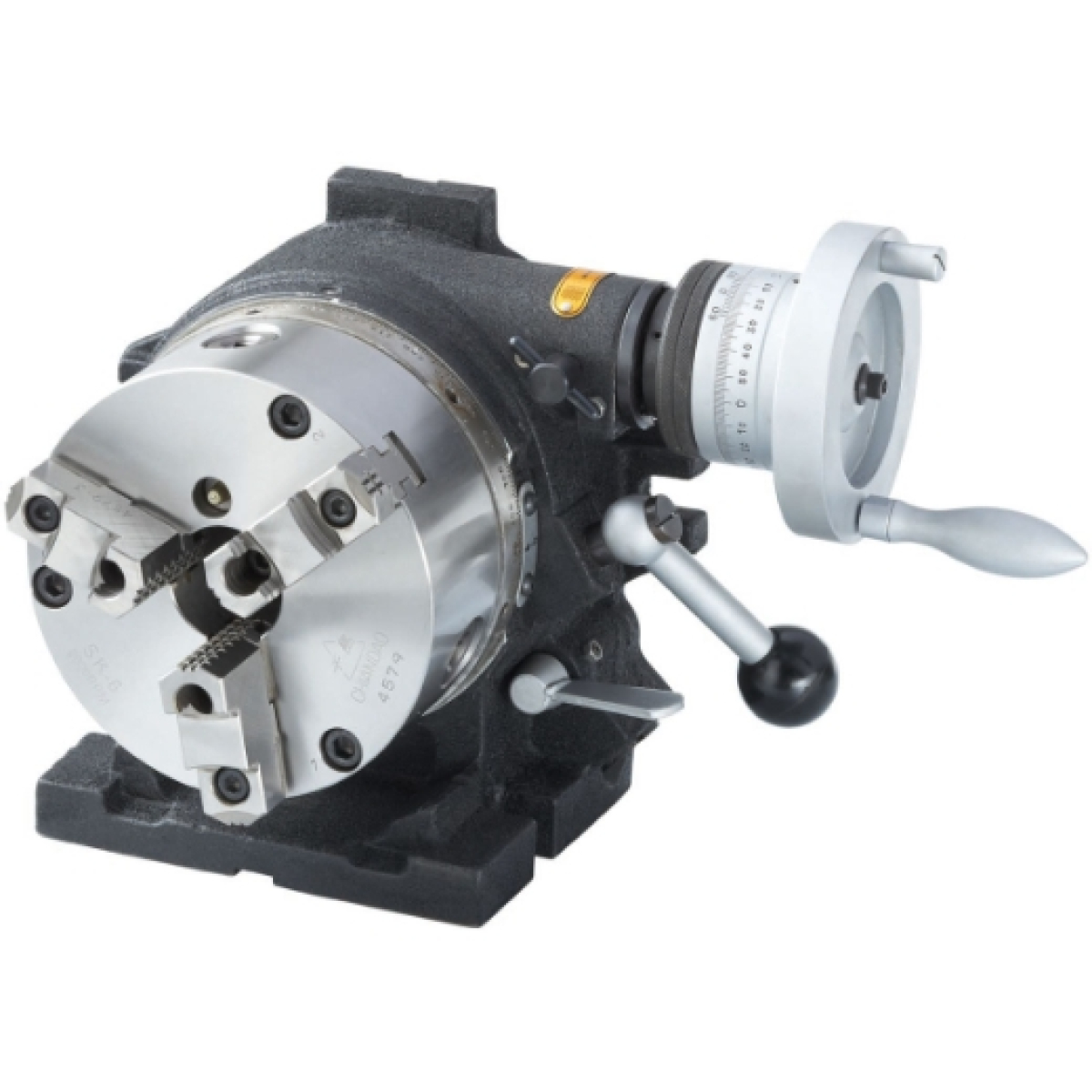

ELMAG Teilapparat horizontal/vertikal

Art.Nr.:: EM82861
Lieferzeit:: 3-7 Werktage (Ausland abweichend)
Lagerbestand:: Stk

2.713,20 EUR

inkl. 19% MwSt. zzgl. Versand

Stk:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Horizontal oder vertikal auf Bohr- oder Frästisch montierbar
Mit hochwertigem Dreibacken-Drehfutter
Übersetzungsverhältnis Drehfutter zu Handrad 1 : 90, entspricht je Handrad-Umdrehung 4° Drehfutterdrehung
Drehfutter nach Ausrastvorgang frei drehbar
Gut lesbare Skalen, Nonius mit Ablesegenauigkeit 10'
Spielfreie Schnellklemmvorrichtungen
Übersetzungsgetriebe gehärtet und geschliffen

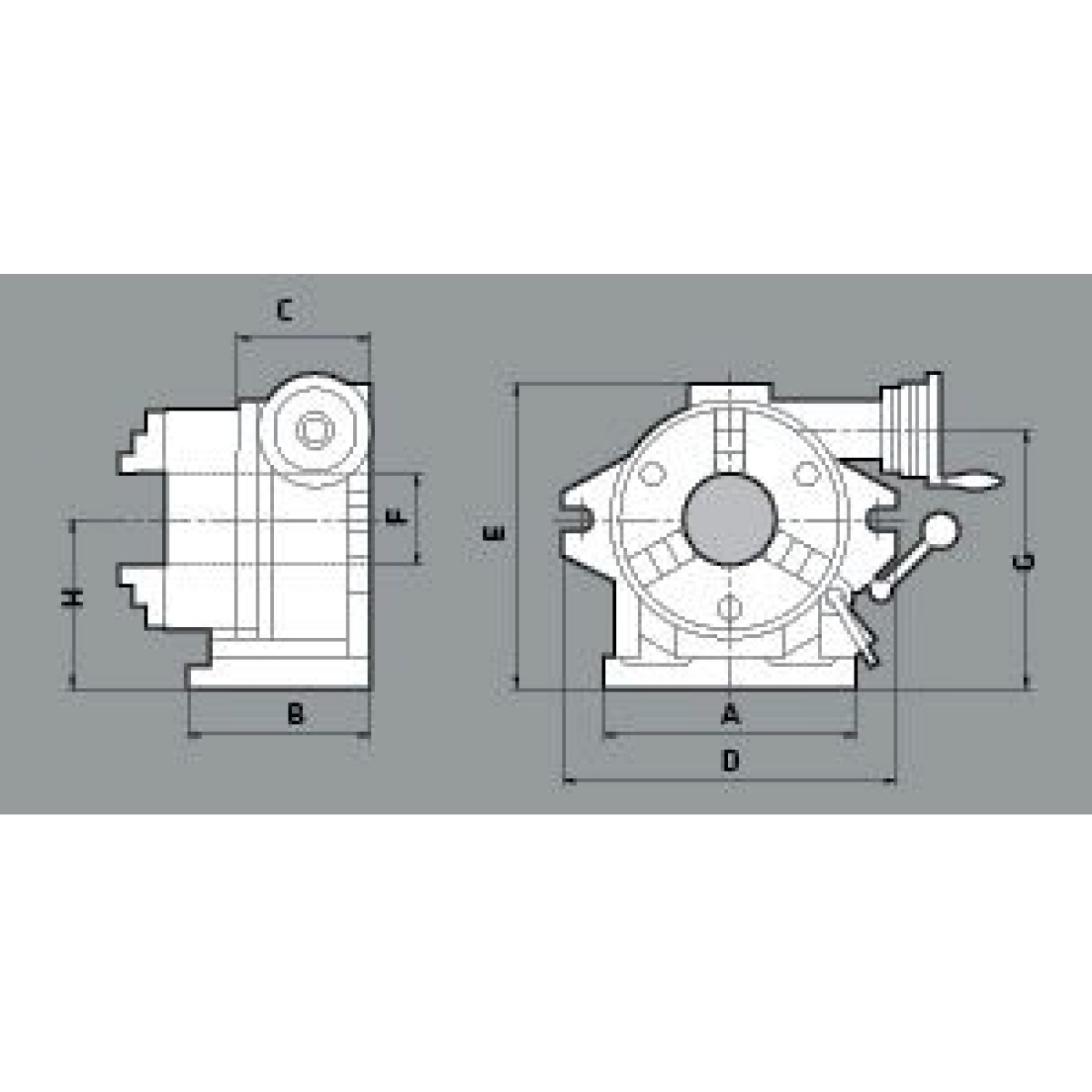

Technische Daten:
A: 238mm
B: 160mm
C: 124mm
D: 312mm
E: 290mm
F: 63mm
G: 238mm
H: 155mm
Ursprungsland: TW
Paketdiensfähig: NEIN

Produktbeschreibung
Teilapparate TAHV für Bohr- und Fräsmaschinen zur präzisen Bearbeitung

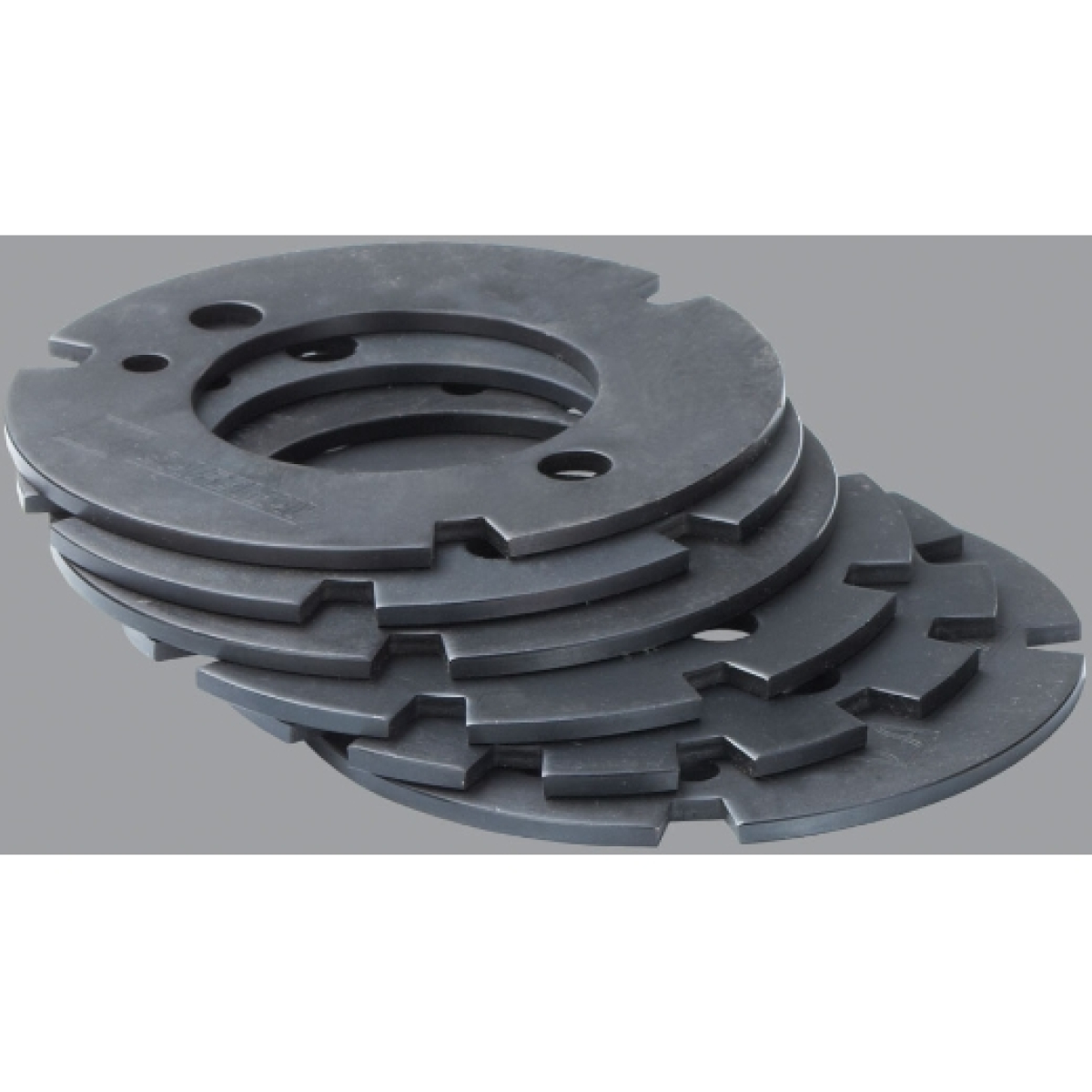

von Werkstücken an einstellbaren Winkelpositionen. Mit Dreibacken-Drehfutter und sechs präzisen Einrastscheiben für die Teilungen 2 x 180°,
3 x 120°, 4 x 90°, 6 x 60°, 8 x 45°, 12 x 30° und 24 x 15°
