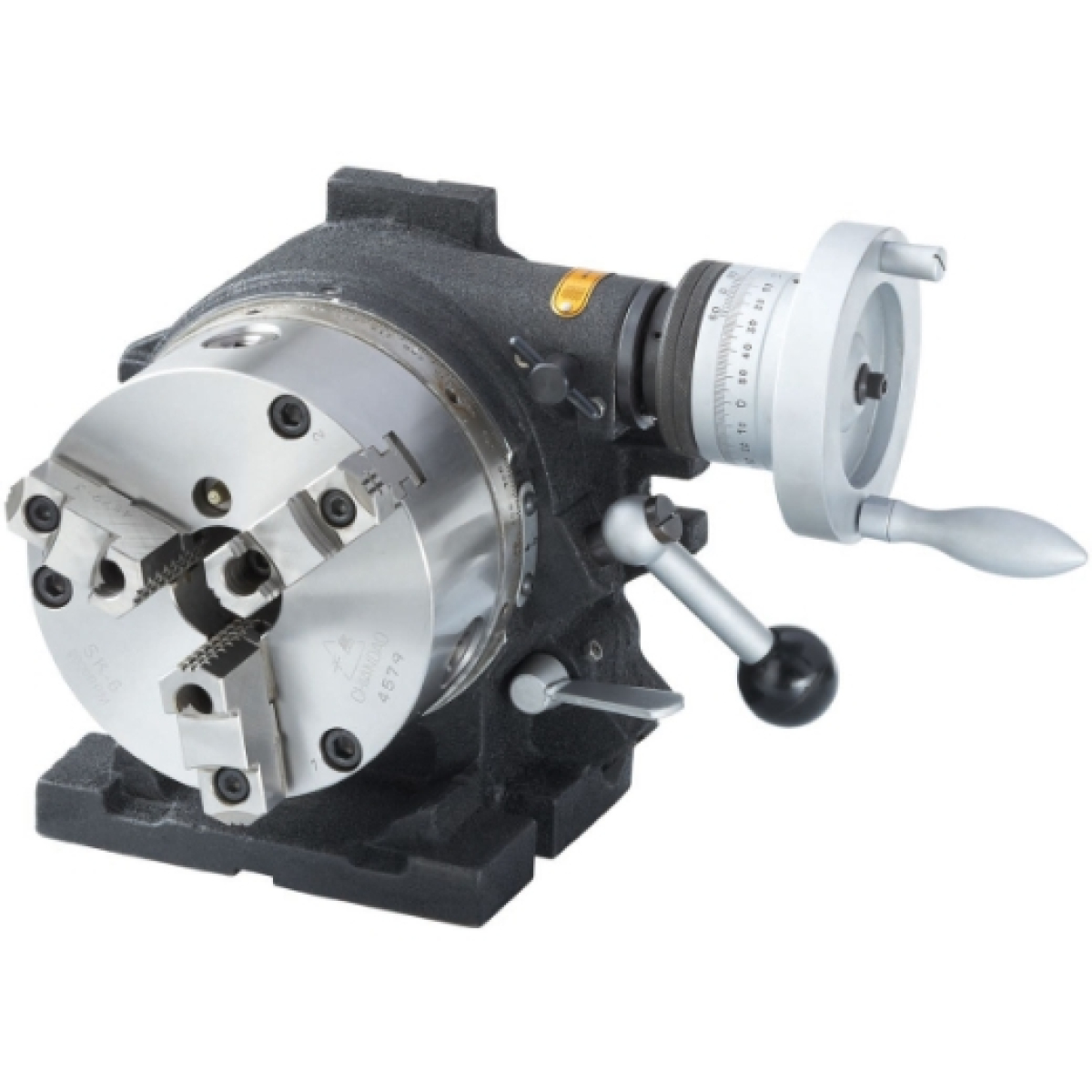

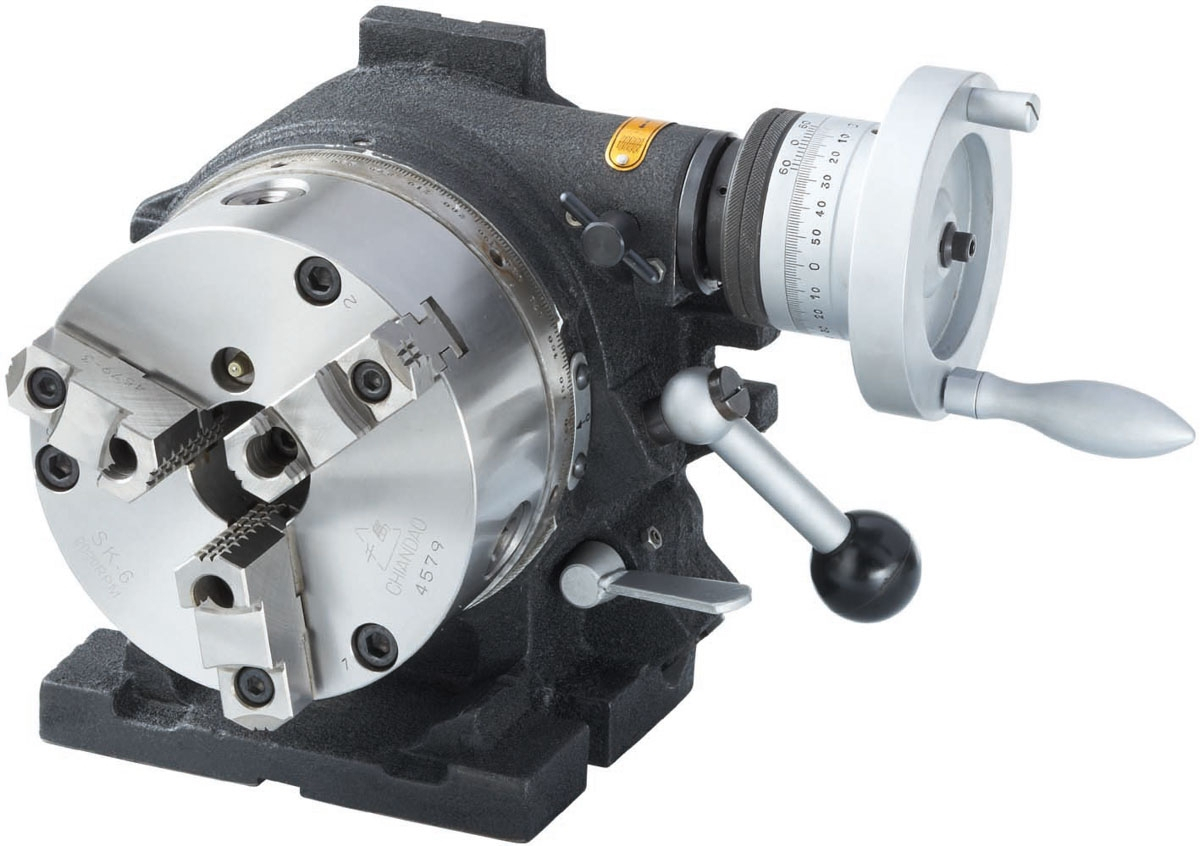

ELMAG Teilapparat horizontal/vertikal

Art.Nr.:: EM82860
Lieferzeit:: 3-7 Werktage (Ausland abweichend)
Lagerbestand:: Stk

2.171,75 EUR

inkl. 19% MwSt. zzgl. Versand

Stk:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Horizontal oder vertikal auf Bohr- oder Frästisch montierbar
Mit hochwertigem Dreibacken-Drehfutter
Übersetzungsverhältnis Drehfutter zu Handrad 1 : 90, entspricht je Handrad-Umdrehung 4° Drehfutterdrehung
Drehfutter nach Ausrastvorgang frei drehbar
Gut lesbare Skalen, Nonius mit Ablesegenauigkeit 10'
Spielfreie Schnellklemmvorrichtungen
Übersetzungsgetriebe gehärtet und geschliffen

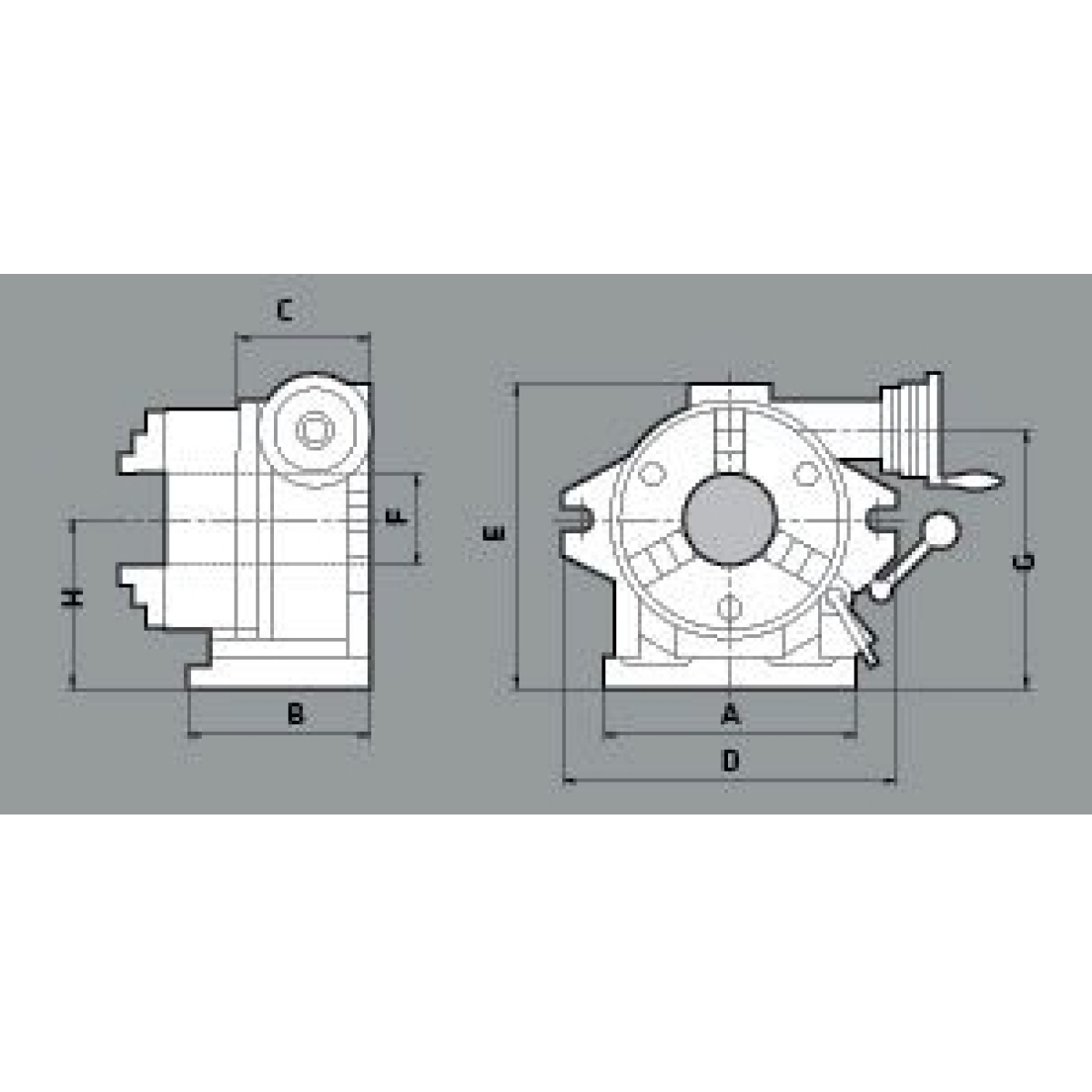

Technische Daten:
A: 188mm
B: 150mm
C: 113mm
D: 250mm
E: 246mm
F: 50mm
G: 198mm
H: 130mm
Ursprungsland: TW
Paketdiensfähig: NEIN

Produktbeschreibung
Teilapparate TAHV für Bohr- und Fräsmaschinen zur präzisen Bearbeitung

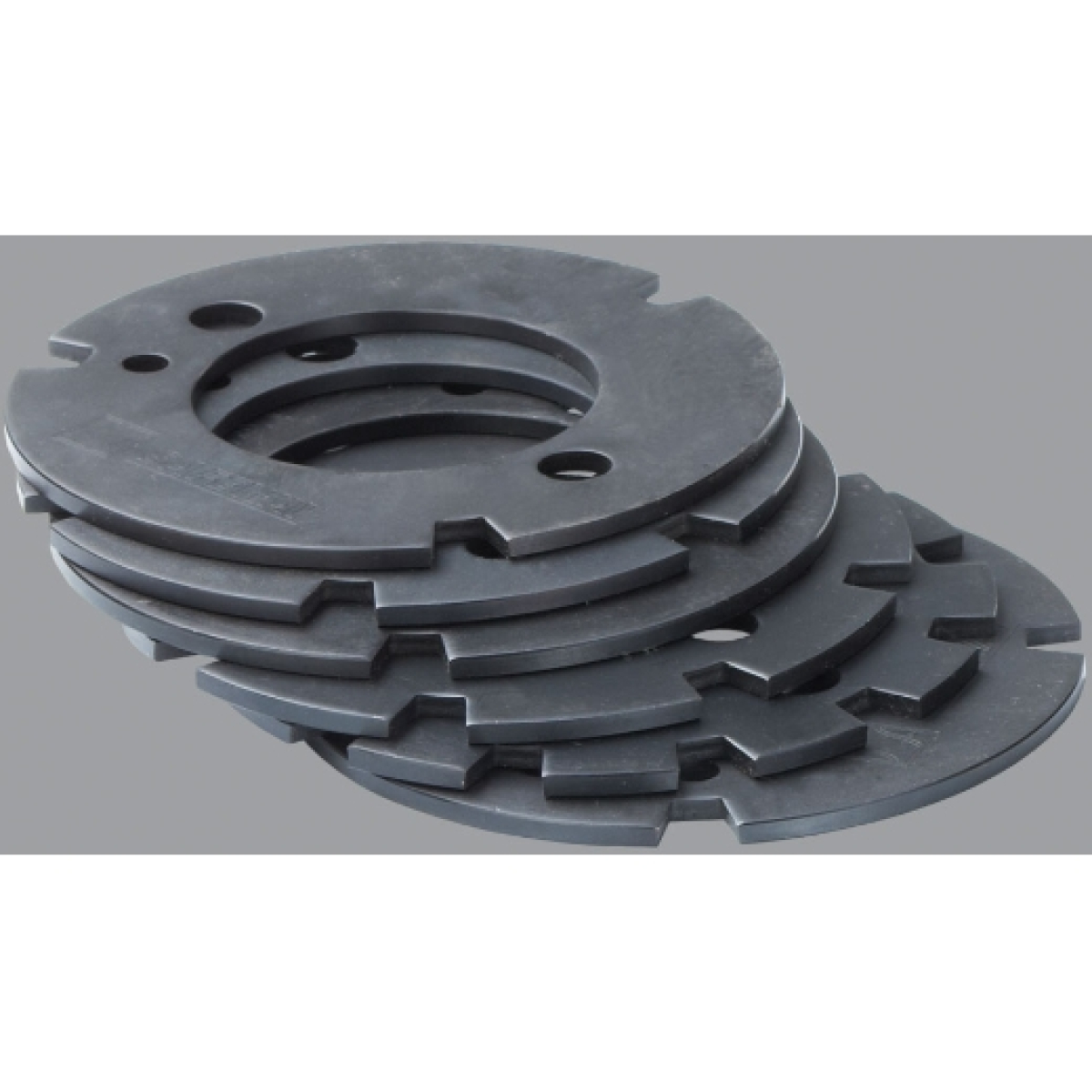

von Werkstücken an einstellbaren Winkelpositionen. Mit Dreibacken-Drehfutter und sechs präzisen Einrastscheiben für die Teilungen 2 x 180°,
3 x 120°, 4 x 90°, 6 x 60°, 8 x 45°, 12 x 30° und 24 x 15°
