ELMAG Teilscheiben-Set klein
Einfache Montage auf der Antriebsachse
Präzise Positionierung durch Einrasten eines Indexstiftes oder einer Indexschere in der Teilscheiben-Bohrungen
Einstellbarer Indexstift für einfache Teilungen, z.B. zum Einrasten in jede fünfte Teilscheibenbohrung
Einstellbare indexschere für komplexe Teilungen, z.B. nach je zwei ganzen Umdrehungen des Handrads soll jeweils die zehnte Bohrung abgesteckt werden - der erste Scherenzeiger zeigt die Zielbohrung, in welche eingerastet wird

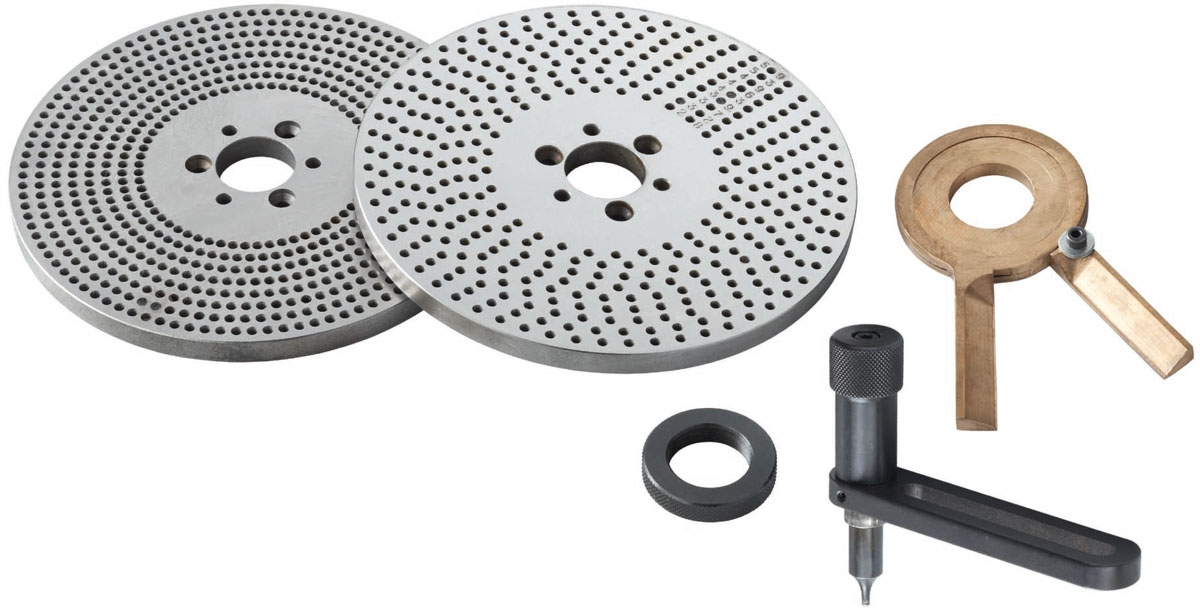

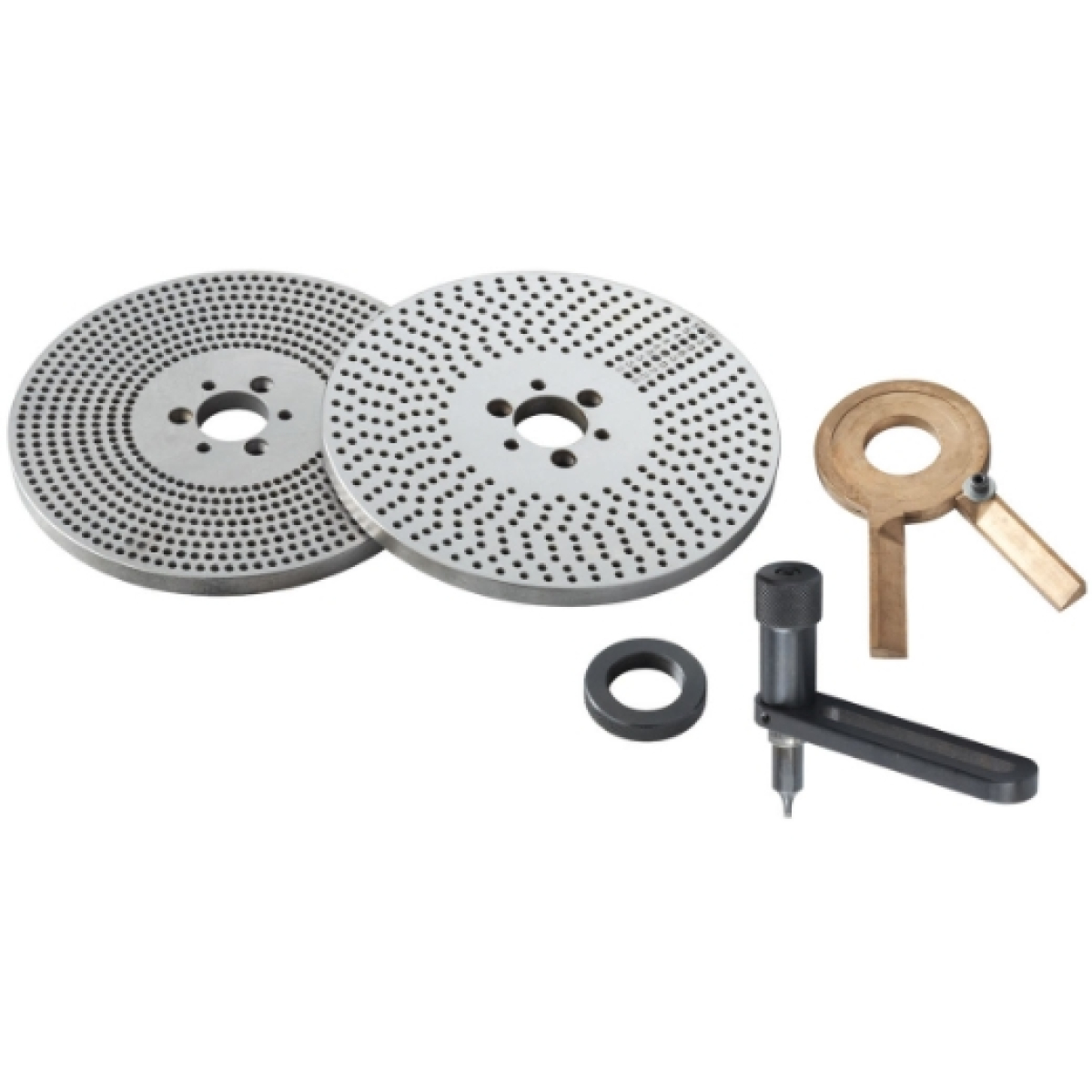

Komplett-Sets mit Teilscheibe, Indexstift, Indexschere, Distanzring
Technische Daten:
Bohrungsanzahl: 26 - 59
Aussendurchmesser: 180mm
Innendurchmesser: 28,8mm
Höhe: 10.5mm
Ursprungsland: TW
Paketdiensfähig: Ja
Teilscheiben-Set klein
Teilscheiben-Sets zur Herstellung von präzisen, indirekten Spezialteilungen auf Teilapparaten oder Rundtischen.
Mit Teilscheibe für große Teilungen, Bohrungsanzahl 26/28/30/32/34/37/38/39/41/43/44/46/47/49/51/51/53/57/59
Präzise Positionierung durch Einrasten eines Indexstiftes oder einer Indexschere in der Teilscheiben-Bohrungen
Einstellbarer Indexstift für einfache Teilungen, z.B. zum Einrasten in jede fünfte Teilscheibenbohrung
Einstellbare indexschere für komplexe Teilungen, z.B. nach je zwei ganzen Umdrehungen des Handrads soll jeweils die zehnte Bohrung abgesteckt werden - der erste Scherenzeiger zeigt die Zielbohrung, in welche eingerastet wird
Komplett-Sets mit Teilscheibe, Indexstift, Indexschere, Distanzring
Technische Daten:
Bohrungsanzahl: 26 - 59
Aussendurchmesser: 180mm
Innendurchmesser: 28,8mm
Höhe: 10.5mm
Ursprungsland: TW
Paketdiensfähig: Ja
Teilscheiben-Set klein
Teilscheiben-Sets zur Herstellung von präzisen, indirekten Spezialteilungen auf Teilapparaten oder Rundtischen.
Mit Teilscheibe für große Teilungen, Bohrungsanzahl 26/28/30/32/34/37/38/39/41/43/44/46/47/49/51/51/53/57/59
