ELMAG Glasmeßstab Mod. KA 500/420
Messkopf für inkrementale Wegmessung
Präzisionslager
Signalausgang EIA 422A-Lindedriver für perfekte Signalübertragung
Schutzart IP 55, staub- und strahlwassergeschützt
Geschlossenes, robustes Messsystem mit schlagfestem Hohlprofilund speziellen Dichtungslippen gegen Späne und Flüssigkeiten
Für härteste Einsatzbedingungen geeignet
Technische Daten:
Messlänge: 420mm
Montage: 522mm
Stablänge: 532mm
Teilung / Auflösung: 0,02 / 0,005mm
Genauigkeit: ± 0,005mm
Max. Geschwindigkeit: 120m/min
Arbeitsspannung: 5 ± 5 %V
Stromstärke: 80mA
Arbeitstemperatur: 0 - 45°C
Schutzart (IP): 55
Stiftsteckertyp: SUB-D
Ursprungsland: CN
Paketdiensfähig: Ja
Glasmessstäbe
Hochpräzise, elektronische Messung der Achsposition
einer Werkzeugmaschine
Glasmessstäbe KA 500 SINO, 0,005 mm

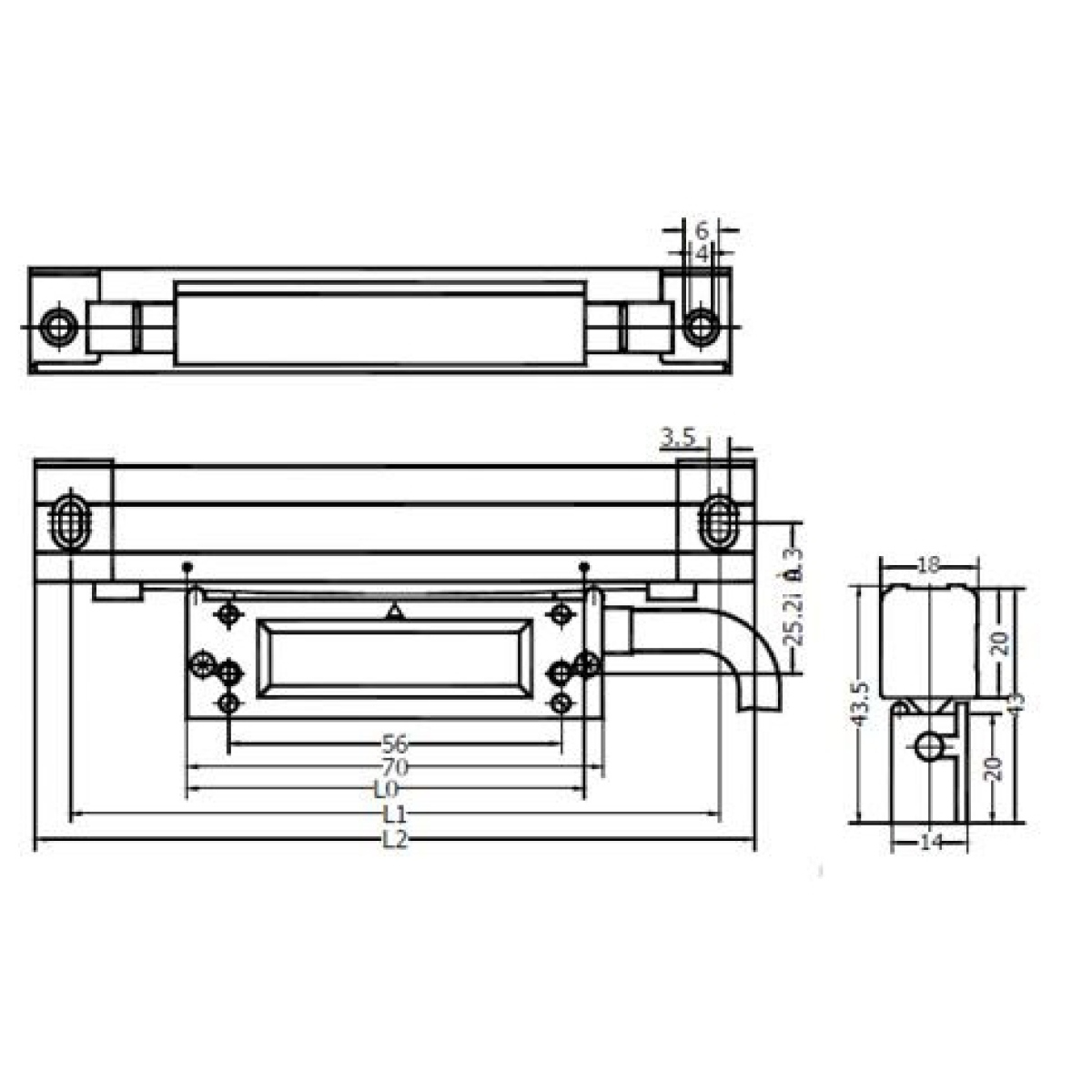

Kleinbauweise, Messlängen 70 - 570 mm, Hohlprofil 18 x 20 mm, Einbauhöhe 43,5 mm
Lieferumfang
- Glasmessstab in Hohlprofil
- Schutzabdeckung und 3 m Anschlusskabel
- Anbauschiene und Montagematerial
- Montageanleitung und Messprotokoll
Präzisionslager
Signalausgang EIA 422A-Lindedriver für perfekte Signalübertragung
Schutzart IP 55, staub- und strahlwassergeschützt
Geschlossenes, robustes Messsystem mit schlagfestem Hohlprofilund speziellen Dichtungslippen gegen Späne und Flüssigkeiten
Für härteste Einsatzbedingungen geeignet
Technische Daten:
Messlänge: 420mm
Montage: 522mm
Stablänge: 532mm
Teilung / Auflösung: 0,02 / 0,005mm
Genauigkeit: ± 0,005mm
Max. Geschwindigkeit: 120m/min
Arbeitsspannung: 5 ± 5 %V
Stromstärke: 80mA
Arbeitstemperatur: 0 - 45°C
Schutzart (IP): 55
Stiftsteckertyp: SUB-D
Ursprungsland: CN
Paketdiensfähig: Ja
Glasmessstäbe
Hochpräzise, elektronische Messung der Achsposition
einer Werkzeugmaschine
Glasmessstäbe KA 500 SINO, 0,005 mm
Kleinbauweise, Messlängen 70 - 570 mm, Hohlprofil 18 x 20 mm, Einbauhöhe 43,5 mm
Lieferumfang
- Glasmessstab in Hohlprofil
- Schutzabdeckung und 3 m Anschlusskabel
- Anbauschiene und Montagematerial
- Montageanleitung und Messprotokoll
