ELMAG Glasmeßstab Mod. KA 600/1200
Messkopf für inkrementale Wegmessung
Präzisionslager
Signalausgang EIA 422A-Lindedriver für perfekte Signalübertragung
Schutzart IP 55, staub- und strahlwassergeschützt
Geschlossenes, robustes Messsystem mit schlagfestem Hohlprofilund speziellen Dichtungslippen gegen Späne und Flüssigkeiten
Für härteste Einsatzbedingungen geeignet
Technische Daten:
Messlänge: 1200mm
Montage: 1350mm
Stablänge: 1370mm
Teilung / Auflösung: 0,02 / 0,005mm
Genauigkeit: ± 0,005mm
Max. Geschwindigkeit: 120m/min
Arbeitsspannung: 5 ± 5 %V
Stromstärke: 80mA
Arbeitstemperatur: 0 - 45°C
Schutzart (IP): 55
Stiftsteckertyp: SUB-D
Ursprungsland: CN
Paketdiensfähig: Ja
Glasmessstäbe
Hochpräzise, elektronische Messung der Achsposition
einer Werkzeugmaschine
Glasmessstäbe KA 600 SINO, 0,005 mm
Standardbauweise, Messlängen 1.000 - 3.000 mm, Hohlprofil 30 x 45 mm, Einbauhöhe 71 mm

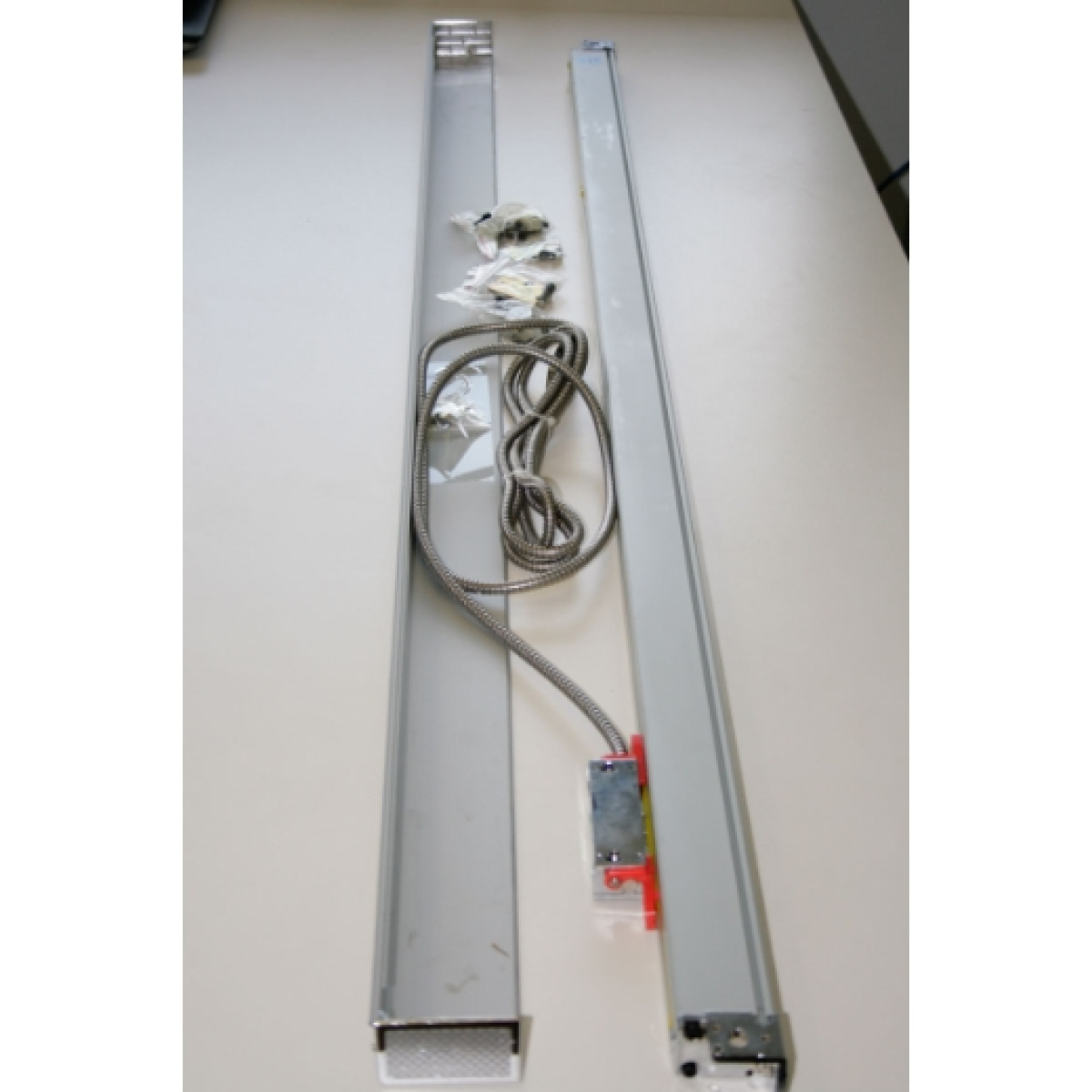

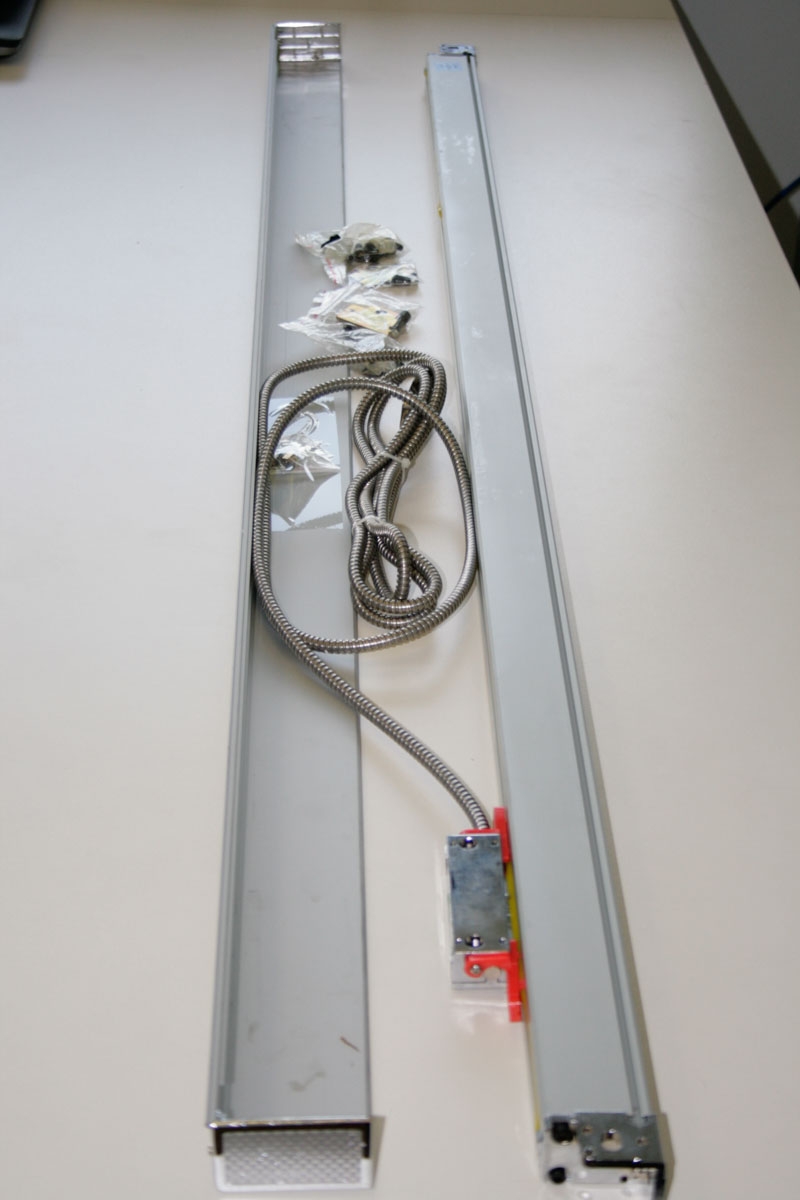

Lieferumfang
- Glasmessstab in Hohlprofil
- Schutzabdeckung und 3 m Anschlusskabel
- Anbauschiene und Montagematerial
- Montageanleitung und Messprotokoll
Präzisionslager
Signalausgang EIA 422A-Lindedriver für perfekte Signalübertragung
Schutzart IP 55, staub- und strahlwassergeschützt
Geschlossenes, robustes Messsystem mit schlagfestem Hohlprofilund speziellen Dichtungslippen gegen Späne und Flüssigkeiten
Für härteste Einsatzbedingungen geeignet
Technische Daten:
Messlänge: 1200mm
Montage: 1350mm
Stablänge: 1370mm
Teilung / Auflösung: 0,02 / 0,005mm
Genauigkeit: ± 0,005mm
Max. Geschwindigkeit: 120m/min
Arbeitsspannung: 5 ± 5 %V
Stromstärke: 80mA
Arbeitstemperatur: 0 - 45°C
Schutzart (IP): 55
Stiftsteckertyp: SUB-D
Ursprungsland: CN
Paketdiensfähig: Ja
Glasmessstäbe
Hochpräzise, elektronische Messung der Achsposition
einer Werkzeugmaschine
Glasmessstäbe KA 600 SINO, 0,005 mm
Standardbauweise, Messlängen 1.000 - 3.000 mm, Hohlprofil 30 x 45 mm, Einbauhöhe 71 mm
Lieferumfang
- Glasmessstab in Hohlprofil
- Schutzabdeckung und 3 m Anschlusskabel
- Anbauschiene und Montagematerial
- Montageanleitung und Messprotokoll
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
