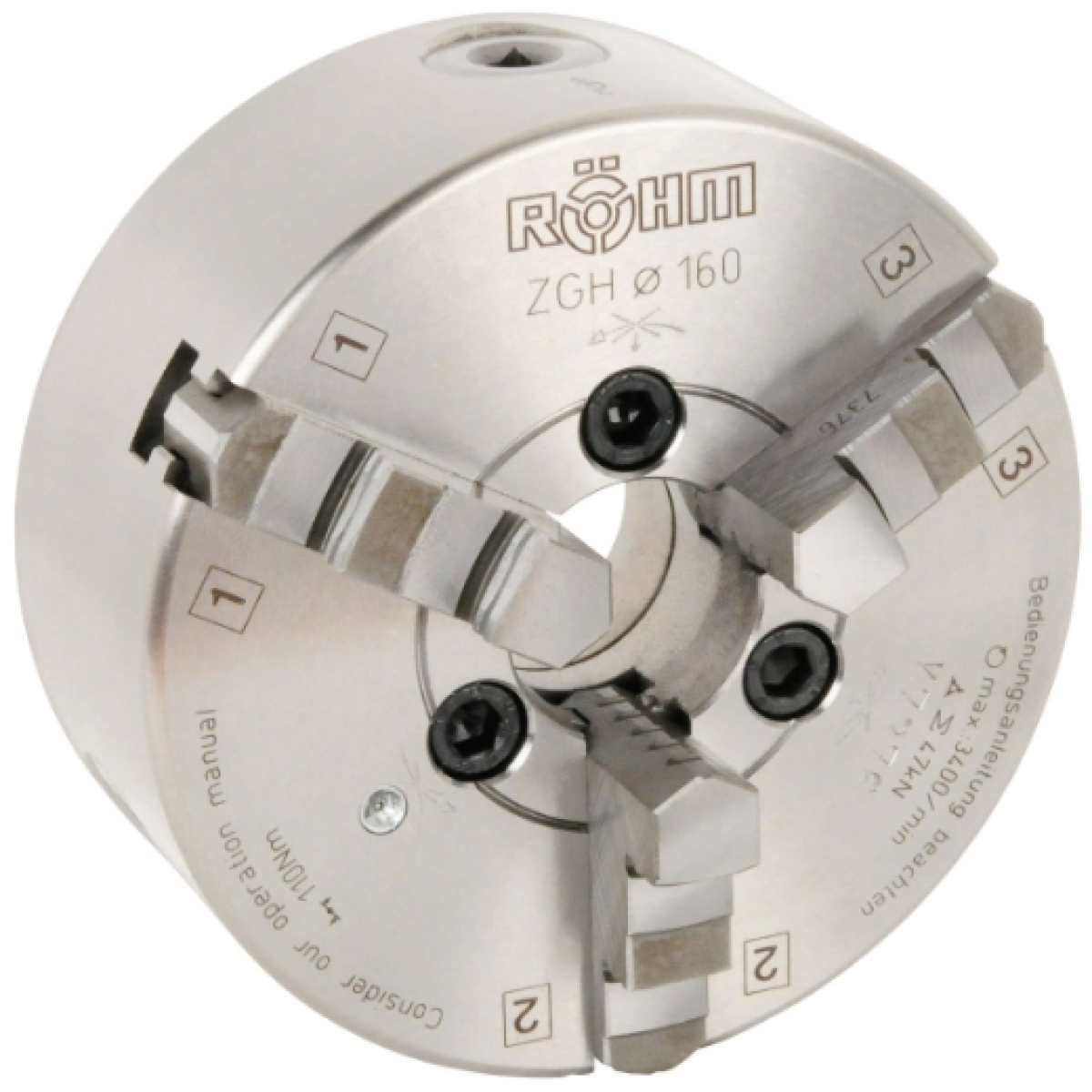

ELMAG RÖHM-Dreibacken Drehfutter
Bewährte, hochwertige Planspiralfutter für universellen Einsatz
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke,hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund- und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken gehärtet und geschliffen:- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben

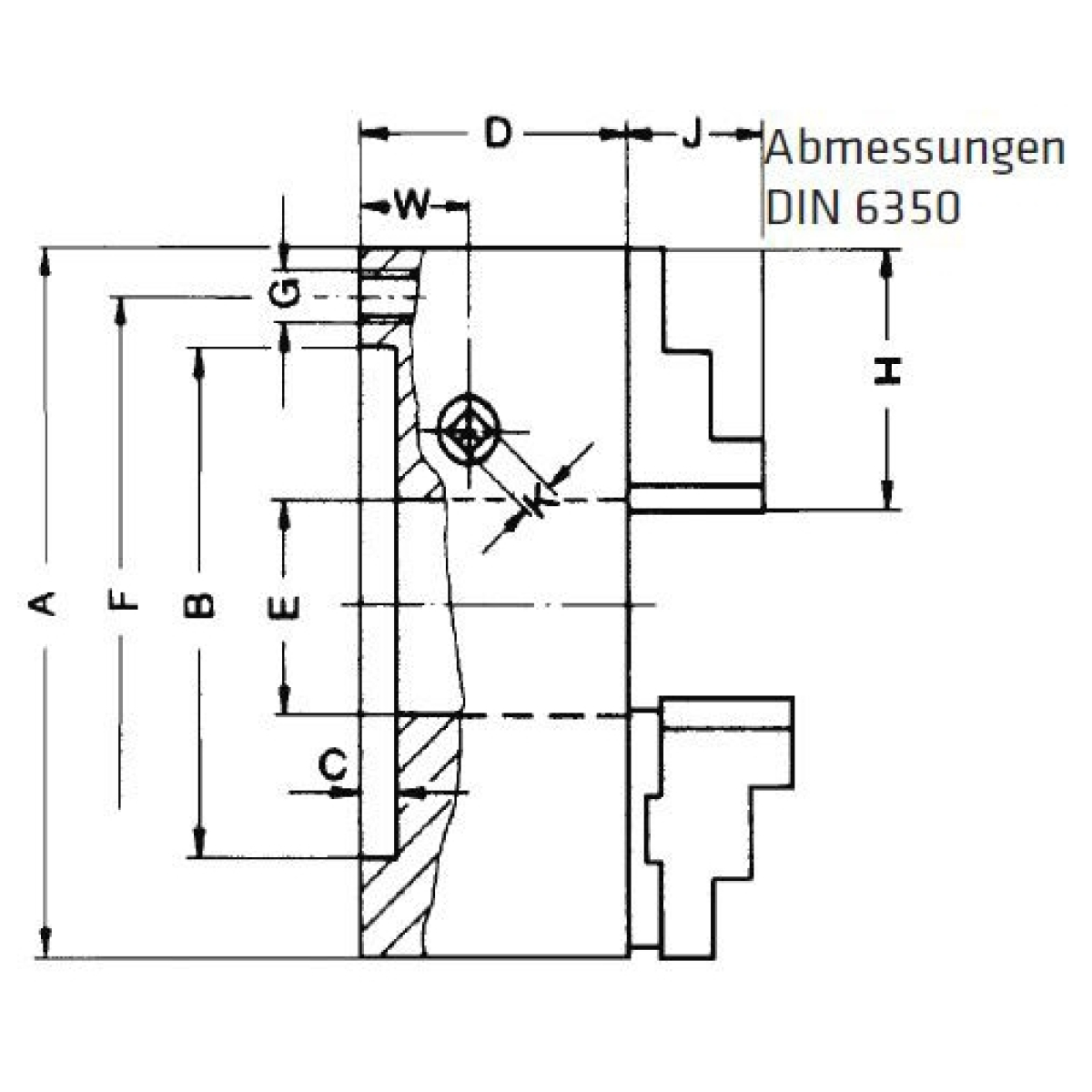

Mit zylindrischer Zentrieraufnahme (Maße B, C)
Technische Daten:
Zoll: 12 1/2Zoll
Drehzahl max., Gusskörper ZG: 2000UpM
Drehmoment am Schlüssel: 180Nm
Gesamtspannkraft: 69kN

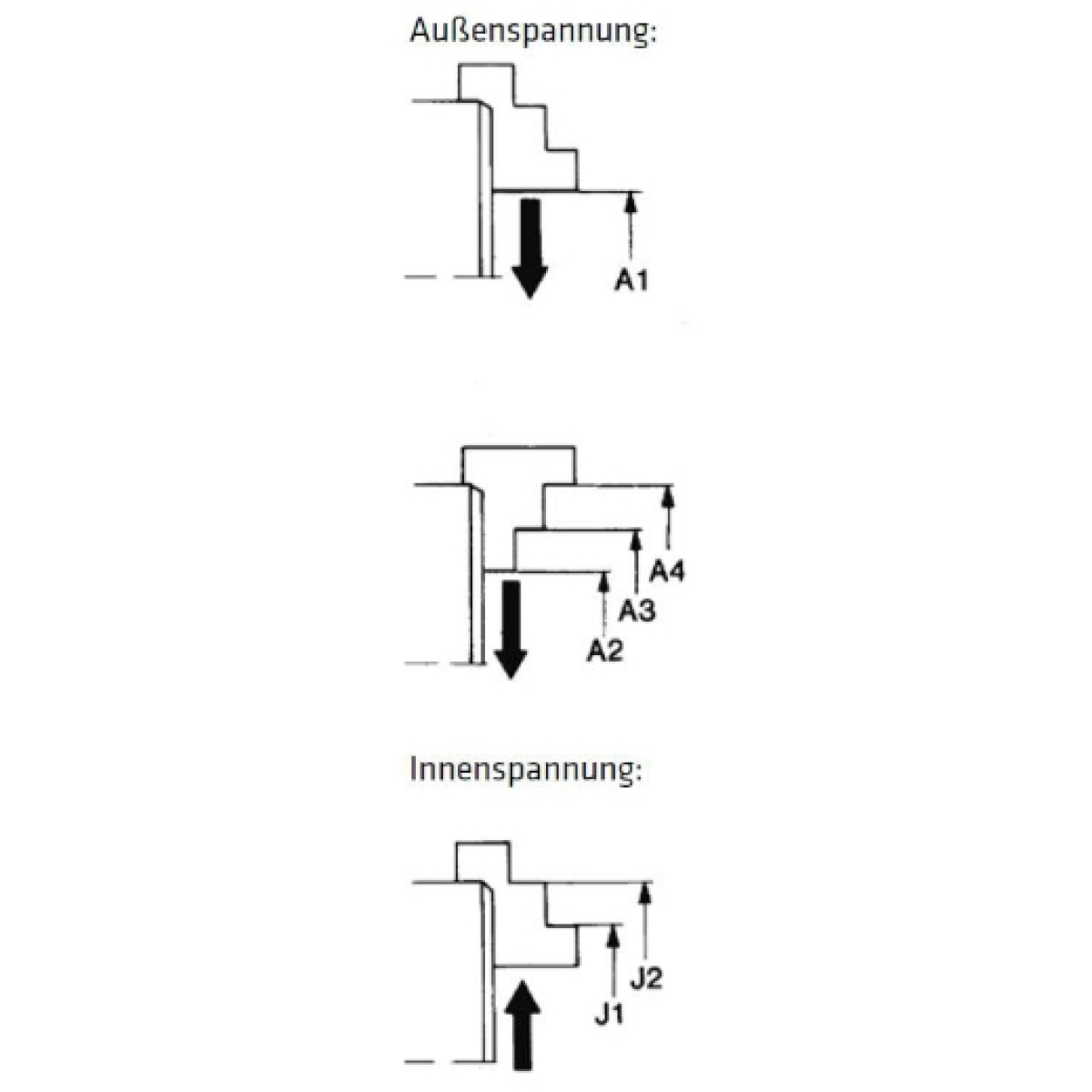

Außenspannung Ø Größe A1 BB: 6-135mm
Außenspannung Ø Größe A2 DB: 6-135mm
Außenspannung Ø Größe A3 DB: 96 - 225mm
Außenspannung Ø Größe A4 DB: 186 - 315mm
Innenspannung Ø Größe J1: 96 - 224mm
Innenspannung Ø Größe J2: 186 - 305mm
Umlaufdurchmesser: 395mm
Drehfutter Außendurchmesser: 315mm
Zentrieraufnahme-Durchmesser: 260mm
Tiefe Zentrieraufnahme: 5mm
Körperhöhe: 95mm
Durchgangsbohrung Durchmesser: 103mm
Lochkreis-Durchmesser: 286mm
Zentrierflanschgewinde: 3 x M16
Backenlänge: 130mm
Backenhöhe Überstand: 46mm
Schlüsselweite: 14mm
Triebhöhe: 30mm
Gewicht: 44.2kg
Ursprungsland: DE
Paketdiensfähig: NEIN
Drehfutter-Handling
- Leichtgängiges, rasches Spannen ohne
besonderen Kraftaufwand
- Spannbacken über den gesamten Spannbereich verstellbar,
wend- und austauschbar
- Einfache Schmierung
Gusskörper versus Stahlkörper
- Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzalbegrenzung
auf zulässige Umfangsgeschwindigkeit
für Gusseisen abgestimmt
- Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke,hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund- und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken gehärtet und geschliffen:- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Mit zylindrischer Zentrieraufnahme (Maße B, C)
Technische Daten:
Zoll: 12 1/2Zoll
Drehzahl max., Gusskörper ZG: 2000UpM
Drehmoment am Schlüssel: 180Nm
Gesamtspannkraft: 69kN
Außenspannung Ø Größe A1 BB: 6-135mm
Außenspannung Ø Größe A2 DB: 6-135mm
Außenspannung Ø Größe A3 DB: 96 - 225mm
Außenspannung Ø Größe A4 DB: 186 - 315mm
Innenspannung Ø Größe J1: 96 - 224mm
Innenspannung Ø Größe J2: 186 - 305mm
Umlaufdurchmesser: 395mm
Drehfutter Außendurchmesser: 315mm
Zentrieraufnahme-Durchmesser: 260mm
Tiefe Zentrieraufnahme: 5mm
Körperhöhe: 95mm
Durchgangsbohrung Durchmesser: 103mm
Lochkreis-Durchmesser: 286mm
Zentrierflanschgewinde: 3 x M16
Backenlänge: 130mm
Backenhöhe Überstand: 46mm
Schlüsselweite: 14mm
Triebhöhe: 30mm
Gewicht: 44.2kg
Ursprungsland: DE
Paketdiensfähig: NEIN
Drehfutter-Handling
- Leichtgängiges, rasches Spannen ohne
besonderen Kraftaufwand
- Spannbacken über den gesamten Spannbereich verstellbar,
wend- und austauschbar
- Einfache Schmierung
Gusskörper versus Stahlkörper
- Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzalbegrenzung
auf zulässige Umfangsgeschwindigkeit
für Gusseisen abgestimmt
- Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
