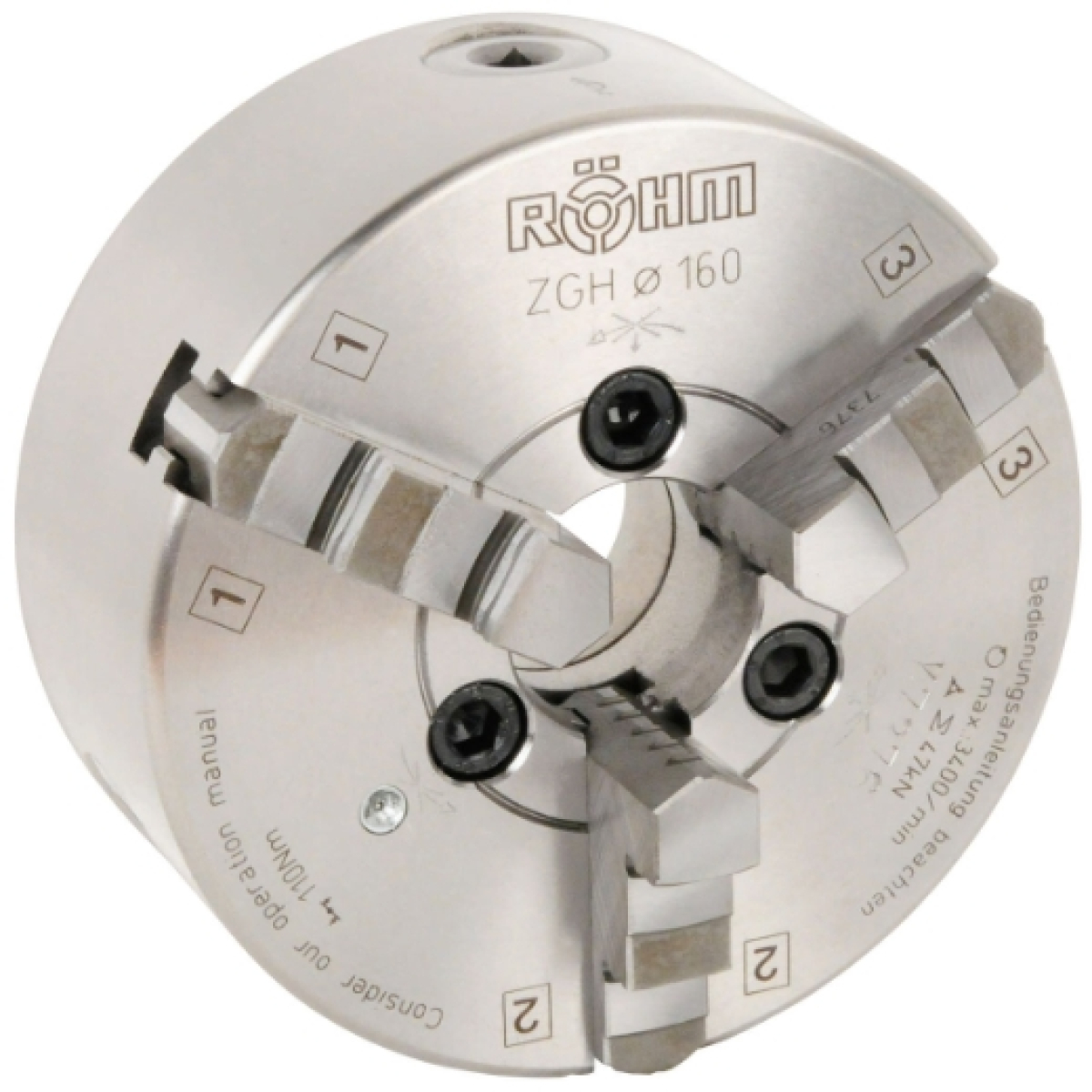

ELMAG RÖHM-Dreibacken Drehfutter
Bewährte, hochwertige Planspiralfutter für universellen Einsatz
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke,hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund- und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken gehärtet und geschliffen:- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Mit Stehbolzen für Camlock-System
Unterschiedliche Kegelaufnahmegrößen

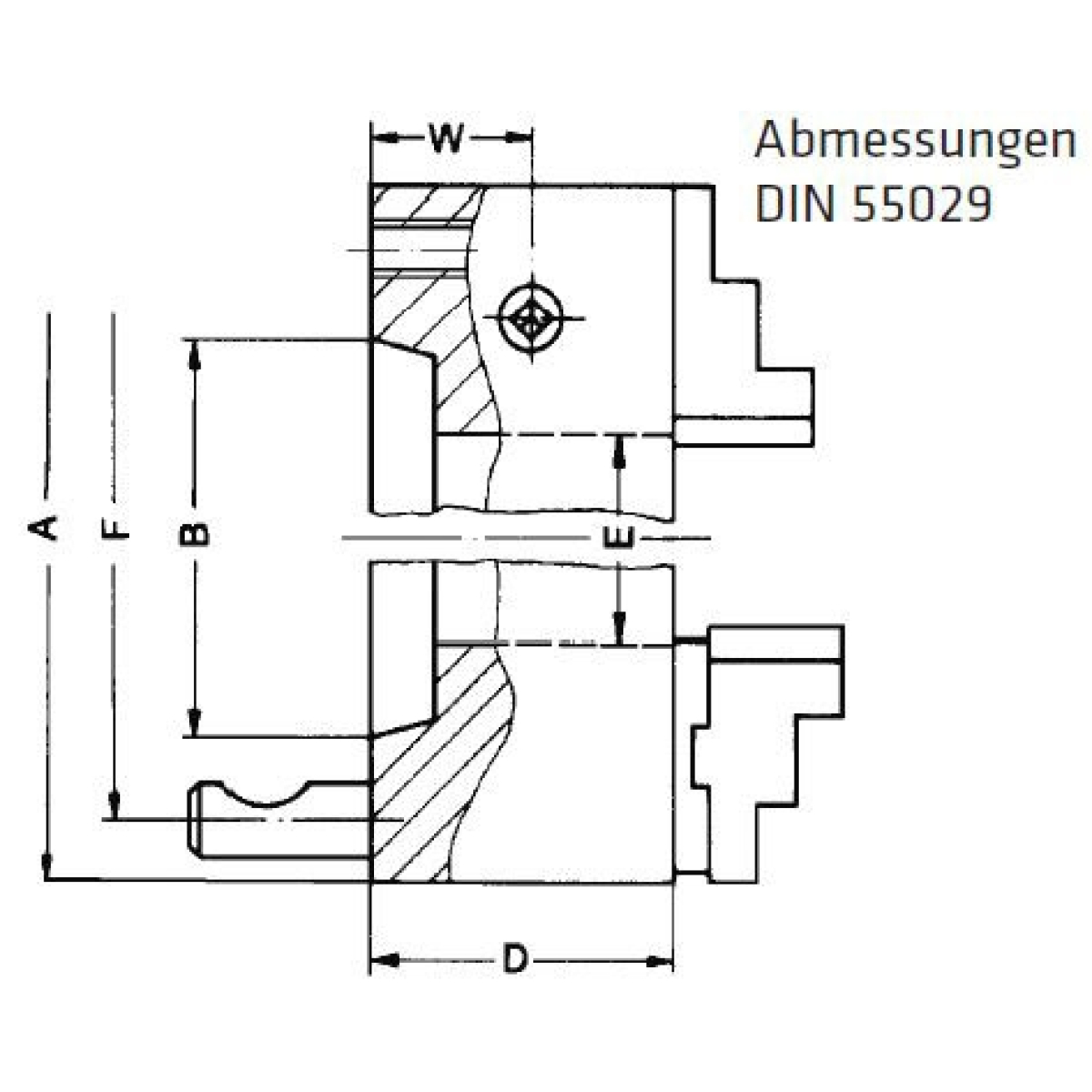

Technische Daten:
Kegel-Größe: 5
Ausnehmung: 82.5mm
Körperhöhe: 74.5mm
Durchgangsbohrung Durchmesser: 55mm
Camlock Durchmesser: 104.8mm
Triebhöhe: 26.7mm
Lochanzahl Befestigung: 6mm
Gewicht: 15.5kg
Ursprungsland: DE
Paketdiensfähig: NEIN
Drehfutter-Handling
- Leichtgängiges, rasches Spannen ohne
besonderen Kraftaufwand
- Spannbacken über den gesamten Spannbereich verstellbar,
wend- und austauschbar
- Einfache Schmierung
Gusskörper versus Stahlkörper
- Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzalbegrenzung
auf zulässige Umfangsgeschwindigkeit
für Gusseisen abgestimmt
- Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke,hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund- und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken gehärtet und geschliffen:- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Mit Stehbolzen für Camlock-System
Unterschiedliche Kegelaufnahmegrößen
Technische Daten:
Kegel-Größe: 5
Ausnehmung: 82.5mm
Körperhöhe: 74.5mm
Durchgangsbohrung Durchmesser: 55mm
Camlock Durchmesser: 104.8mm
Triebhöhe: 26.7mm
Lochanzahl Befestigung: 6mm
Gewicht: 15.5kg
Ursprungsland: DE
Paketdiensfähig: NEIN
Drehfutter-Handling
- Leichtgängiges, rasches Spannen ohne
besonderen Kraftaufwand
- Spannbacken über den gesamten Spannbereich verstellbar,
wend- und austauschbar
- Einfache Schmierung
Gusskörper versus Stahlkörper
- Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzalbegrenzung
auf zulässige Umfangsgeschwindigkeit
für Gusseisen abgestimmt
- Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
