ELMAG RÖHM-Vierbacken Drehfutter
Bewährte, hochwertige Planspiralfutter für universellen Einsatz

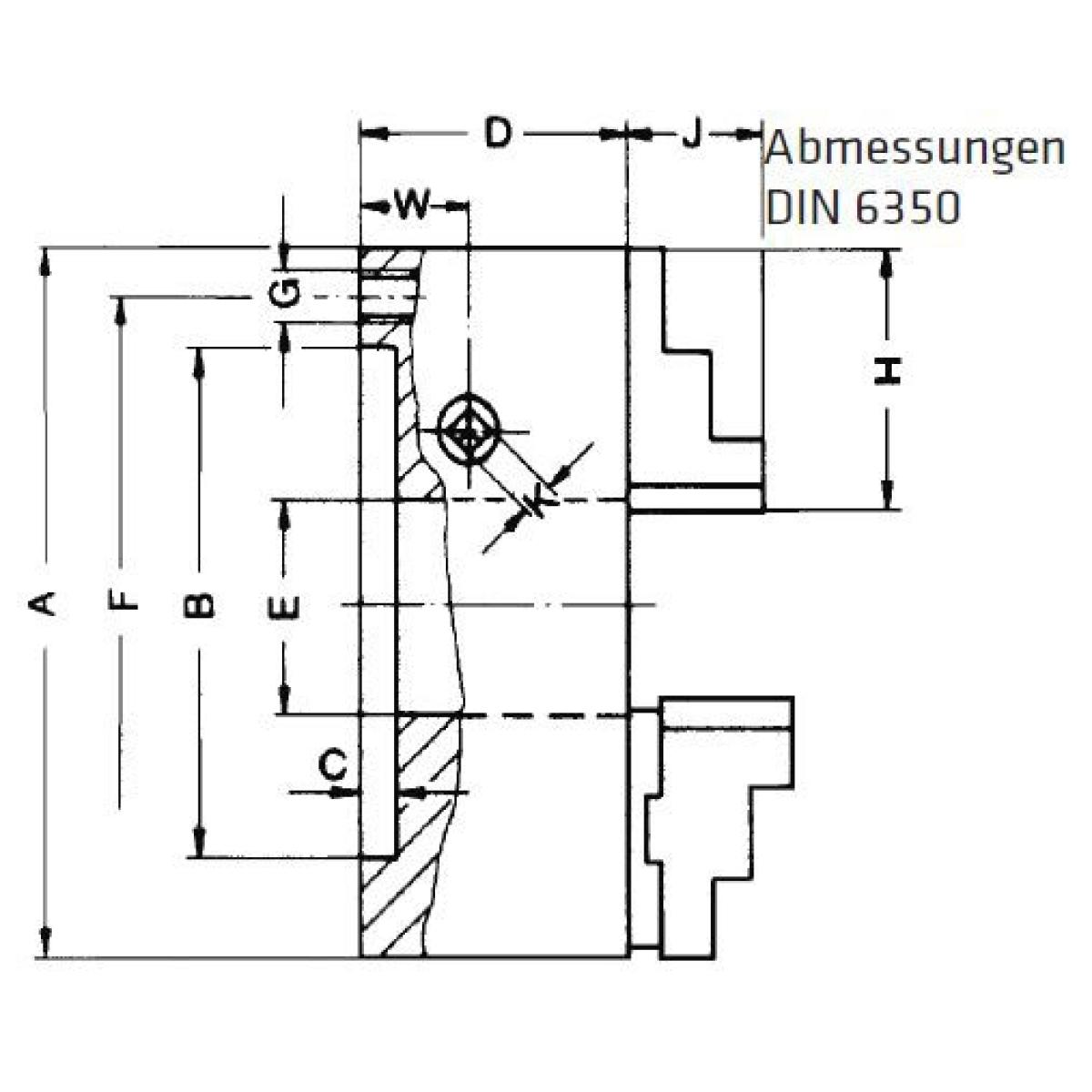

Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
Mit zylindrischer Zentrieraufnahme (Maße B, C)
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund - und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholungsspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Technische Daten:
Zoll: 4
Drehzahl max., Stahlkörper ZS: 5500UpM
Drehmoment am Schlüssel: 80Nm
Gesamtspannkraft: 31kN

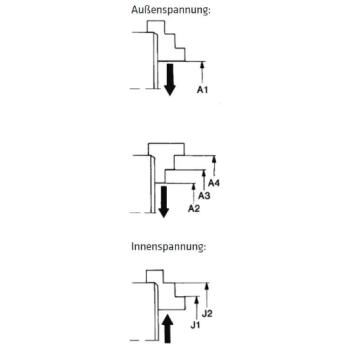

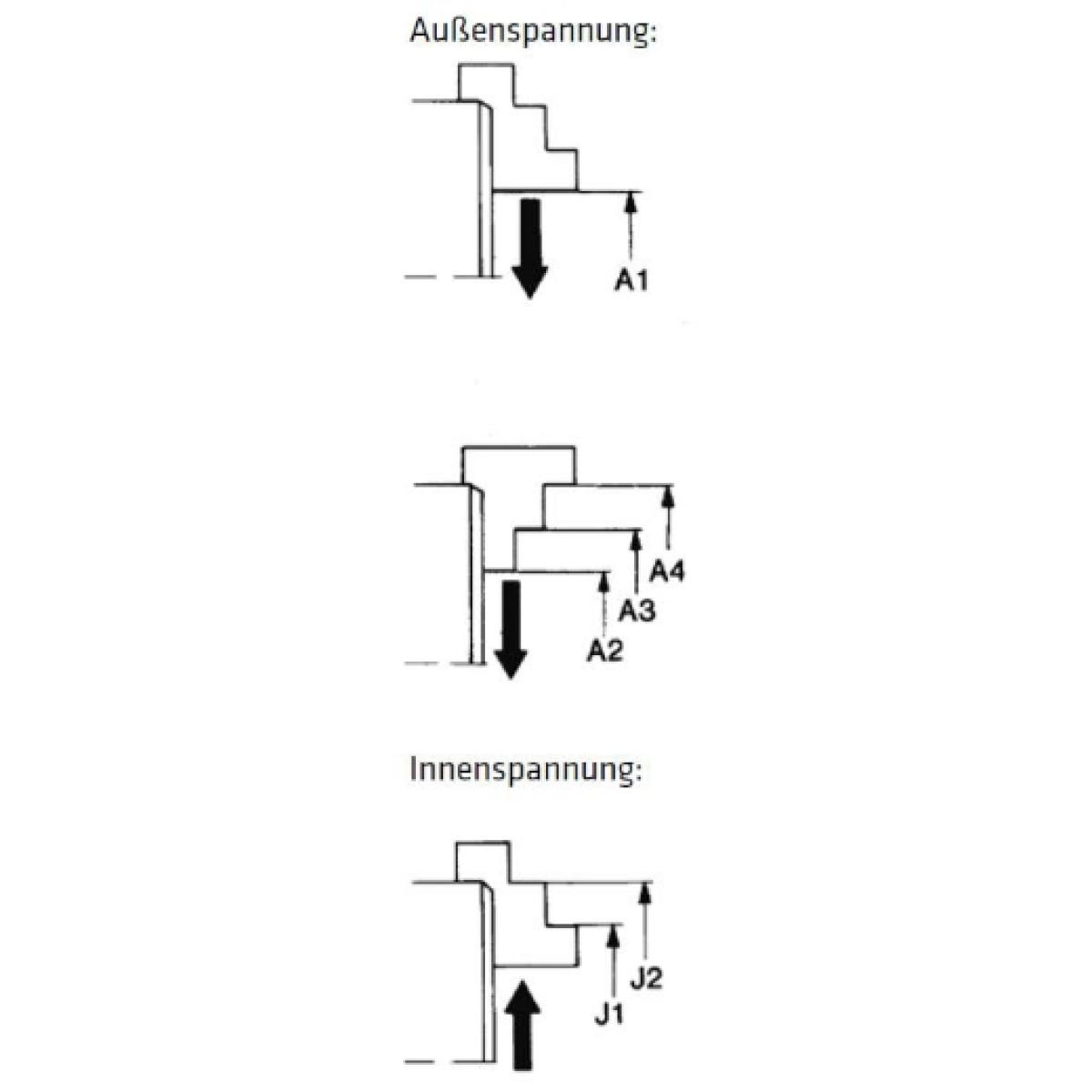

Außenspannung Ø Größe A1 BB: 3 - 53mm
Außenspannung Ø Größe A2 DB: 3 - 53mm
Außenspannung Ø Größe A3 DB: 39 - 89mm
Außenspannung Ø Größe A4 DB: 75 - 125mm
Innenspannung Ø Größe J1: 37 - 87mm
Innenspannung Ø Größe J2: 73 - 123mm
Umlaufdurchmesser: 157mm
Drehfutter Außendurchmesser: 125mm
Zentrieraufnahme-Durchmesser: 95mm
Tiefe Zentrieraufnahme: 4mm
Körperhöhe: 56mm
Durchgangsbohrung Durchmesser: 32mm
Lochkreis-Durchmesser: 108mm
Zentrierflanschgewinde: 3 x M8
Backenlänge: 52mm
Backenhöhe Überstand: 22.5mm
Schlüsselweite: 9mm
Triebhöhe: 20mm
Gewicht: 4.5kg
Ursprungsland: DE
Paketdiensfähig: Ja

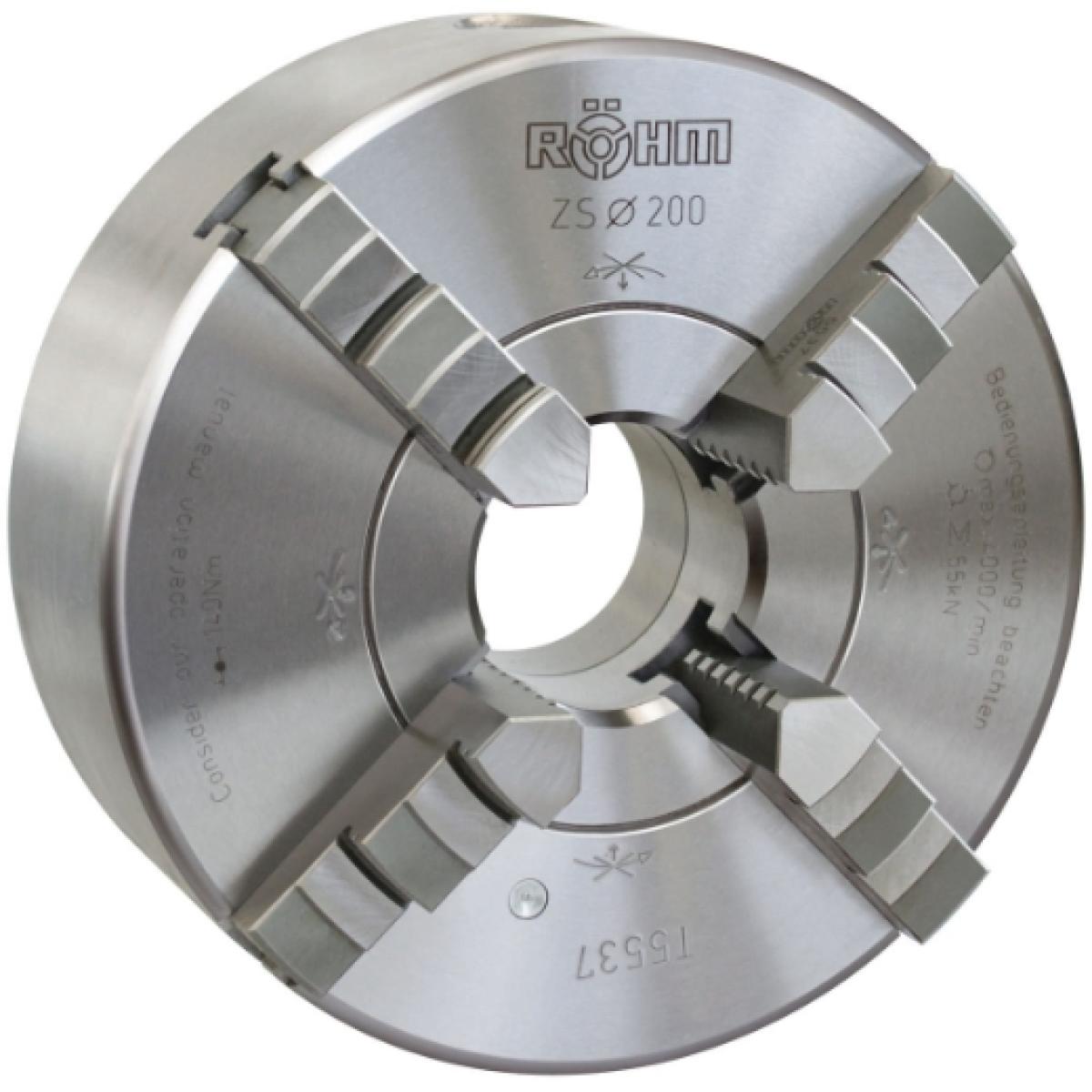

RÖHM-Vierbacken-Drehfutter ZG4 und ZS4
Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind
Drehfutter-Handling
-Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
-Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
-Einfache Schmierung
Gusskörper versus Stahlkörper
-Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
Mit zylindrischer Zentrieraufnahme (Maße B, C)
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Rund - und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholungsspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Technische Daten:
Zoll: 4
Drehzahl max., Stahlkörper ZS: 5500UpM
Drehmoment am Schlüssel: 80Nm
Gesamtspannkraft: 31kN
Außenspannung Ø Größe A1 BB: 3 - 53mm
Außenspannung Ø Größe A2 DB: 3 - 53mm
Außenspannung Ø Größe A3 DB: 39 - 89mm
Außenspannung Ø Größe A4 DB: 75 - 125mm
Innenspannung Ø Größe J1: 37 - 87mm
Innenspannung Ø Größe J2: 73 - 123mm
Umlaufdurchmesser: 157mm
Drehfutter Außendurchmesser: 125mm
Zentrieraufnahme-Durchmesser: 95mm
Tiefe Zentrieraufnahme: 4mm
Körperhöhe: 56mm
Durchgangsbohrung Durchmesser: 32mm
Lochkreis-Durchmesser: 108mm
Zentrierflanschgewinde: 3 x M8
Backenlänge: 52mm
Backenhöhe Überstand: 22.5mm
Schlüsselweite: 9mm
Triebhöhe: 20mm
Gewicht: 4.5kg
Ursprungsland: DE
Paketdiensfähig: Ja
RÖHM-Vierbacken-Drehfutter ZG4 und ZS4
Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind
Drehfutter-Handling
-Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
-Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
-Einfache Schmierung
Gusskörper versus Stahlkörper
-Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
