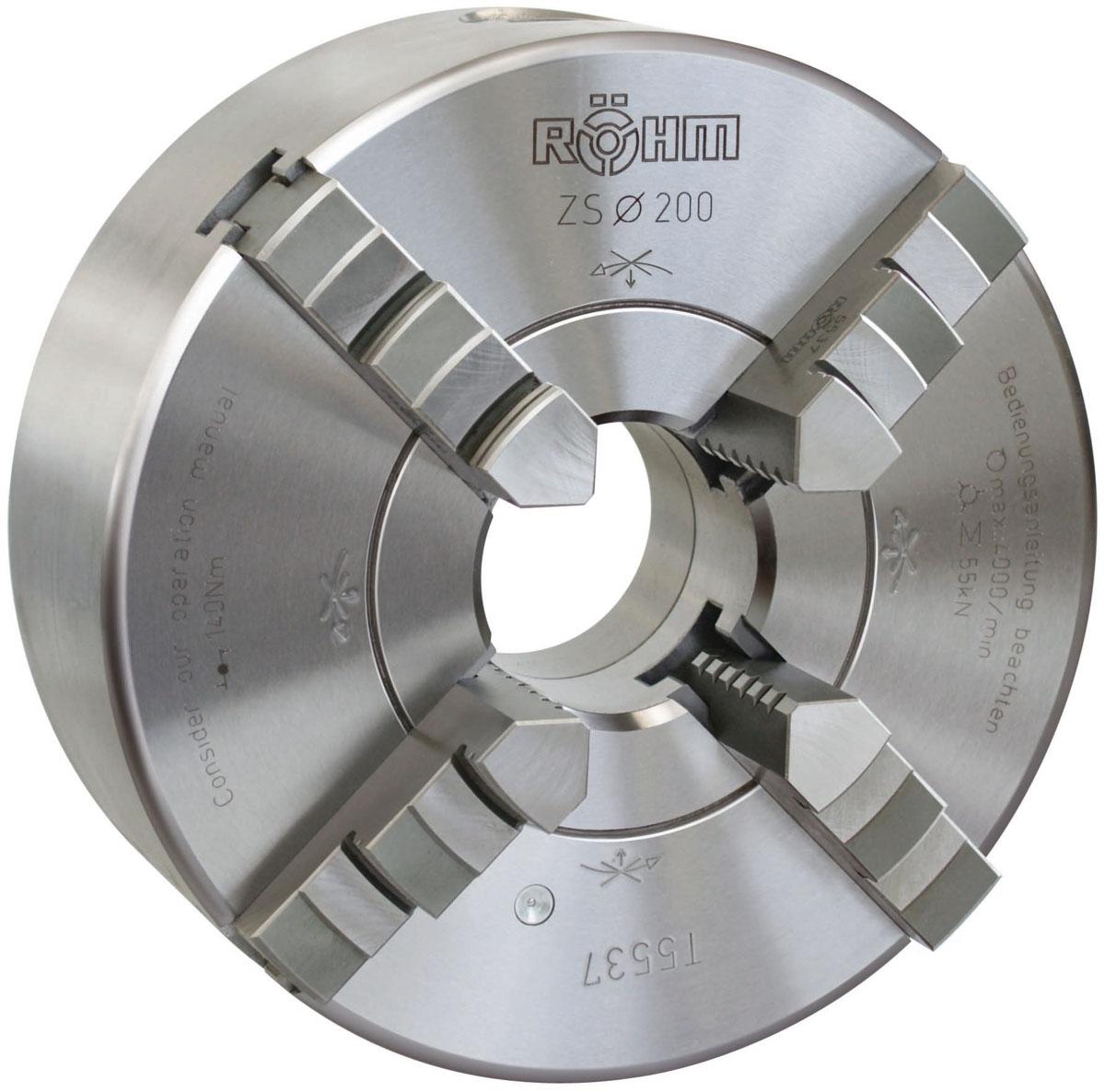

ELMAG RÖHM-Vierbacken Drehfutter
Bewährte, hochwertige Planspiralfutter für universellen Einsatz
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise

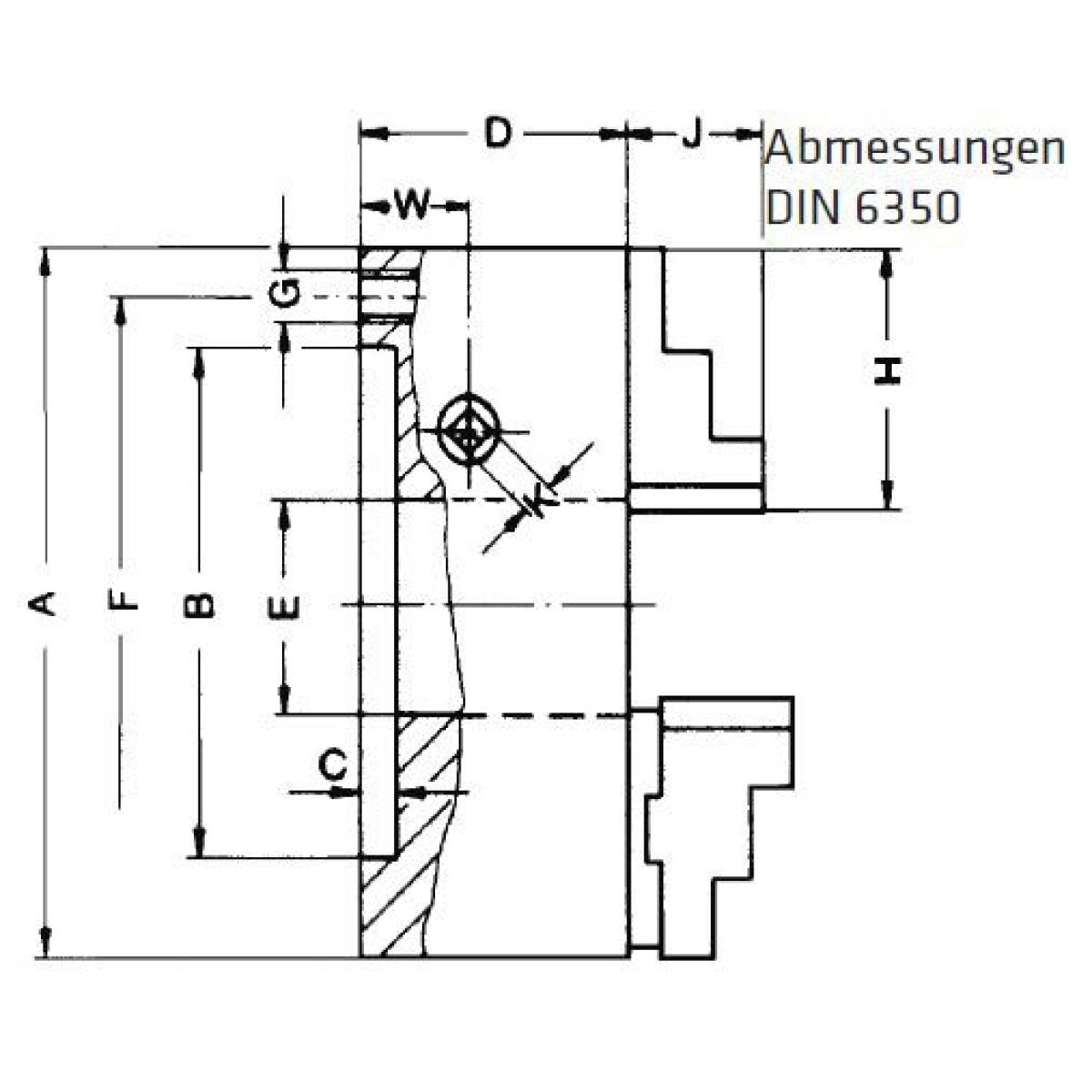

Mit zylindrischer Zentrieraufnahme (Maße B, C)
Rund - und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholungsspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Technische Daten:
Zoll: 8Zoll
Drehzahl max., Stahlkörper ZS: 4000UpM
Drehmoment am Schlüssel: 140Nm
Gesamtspannkraft: 55kN

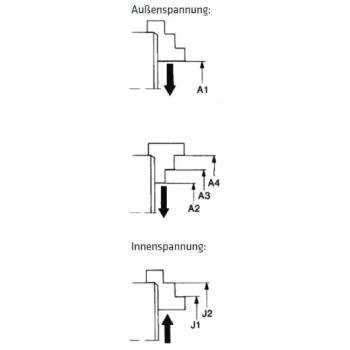

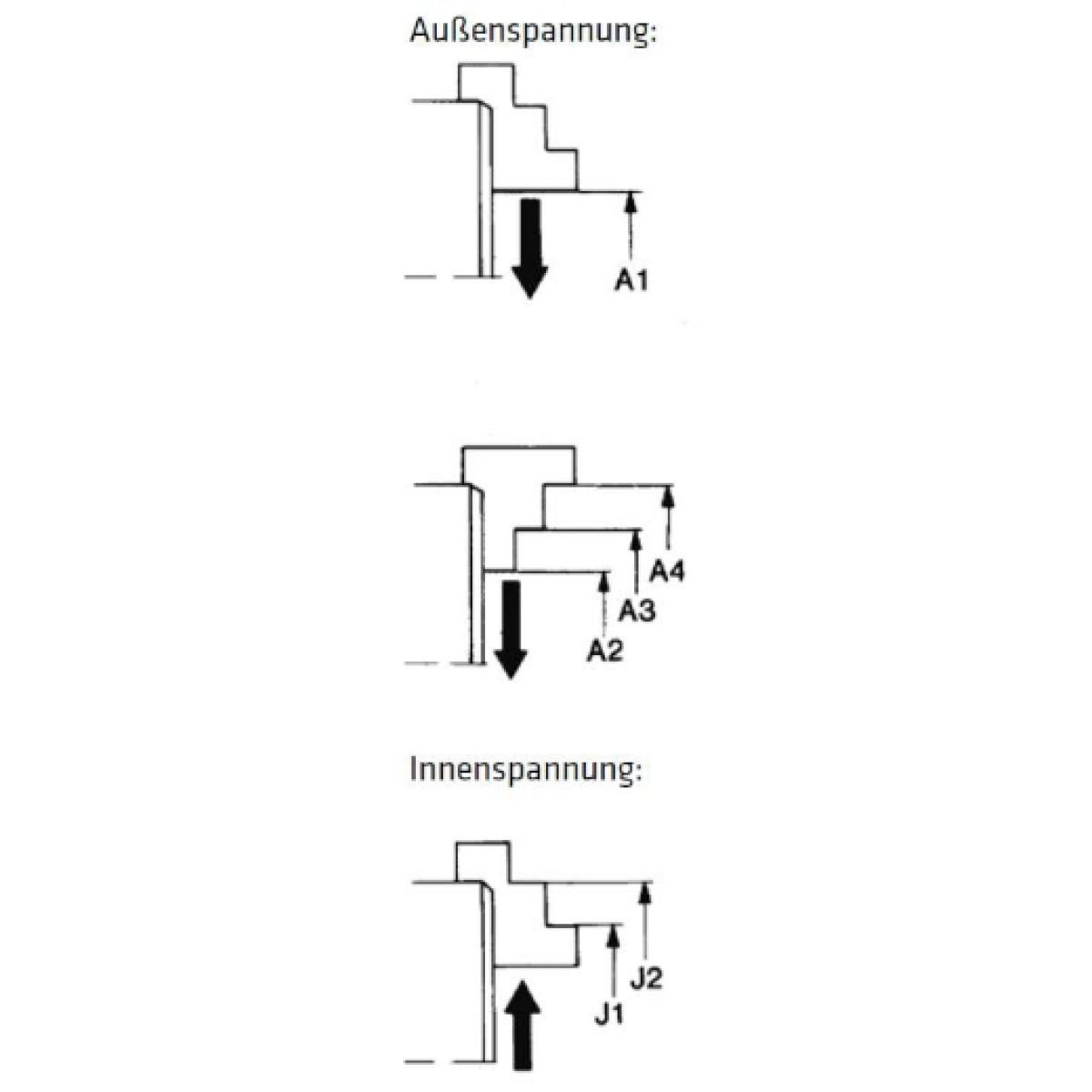

Außenspannung Ø Größe A1 BB: 4 - 100mm
Außenspannung Ø Größe A2 DB: 4 - 100mm
Außenspannung Ø Größe A3 DB: 56 - 152mm
Außenspannung Ø Größe A4 DB: 104 - 200mm
Innenspannung Ø Größe J1: 44 - 140mm
Innenspannung Ø Größe J2: 92 - 186mm
Umlaufdurchmesser: 238mm
Drehfutter Außendurchmesser: 200mm
Zentrieraufnahme-Durchmesser: 160mm
Tiefe Zentrieraufnahme: 4mm
Körperhöhe: 73.5mm
Durchgangsbohrung Durchmesser: 55mm
Lochkreis-Durchmesser: 176mm
Zentrierflanschgewinde: 3 x M10
Backenlänge: 69mm
Backenhöhe Überstand: 32.5mm
Schlüsselweite: 11mm
Triebhöhe: 25.7mm
Gewicht: 14.6kg
Ursprungsland: DE
Paketdiensfähig: NEIN
RÖHM-Vierbacken-Drehfutter ZG4 und ZS4
Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind
Drehfutter-Handling
-Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
-Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
-Einfache Schmierung
Gusskörper versus Stahlkörper
-Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Mit zylindrischer Zentrieraufnahme (Maße B, C)
Rund - und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholungsspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Technische Daten:
Zoll: 8Zoll
Drehzahl max., Stahlkörper ZS: 4000UpM
Drehmoment am Schlüssel: 140Nm
Gesamtspannkraft: 55kN
Außenspannung Ø Größe A1 BB: 4 - 100mm
Außenspannung Ø Größe A2 DB: 4 - 100mm
Außenspannung Ø Größe A3 DB: 56 - 152mm
Außenspannung Ø Größe A4 DB: 104 - 200mm
Innenspannung Ø Größe J1: 44 - 140mm
Innenspannung Ø Größe J2: 92 - 186mm
Umlaufdurchmesser: 238mm
Drehfutter Außendurchmesser: 200mm
Zentrieraufnahme-Durchmesser: 160mm
Tiefe Zentrieraufnahme: 4mm
Körperhöhe: 73.5mm
Durchgangsbohrung Durchmesser: 55mm
Lochkreis-Durchmesser: 176mm
Zentrierflanschgewinde: 3 x M10
Backenlänge: 69mm
Backenhöhe Überstand: 32.5mm
Schlüsselweite: 11mm
Triebhöhe: 25.7mm
Gewicht: 14.6kg
Ursprungsland: DE
Paketdiensfähig: NEIN
RÖHM-Vierbacken-Drehfutter ZG4 und ZS4
Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind
Drehfutter-Handling
-Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
-Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
-Einfache Schmierung
Gusskörper versus Stahlkörper
-Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
