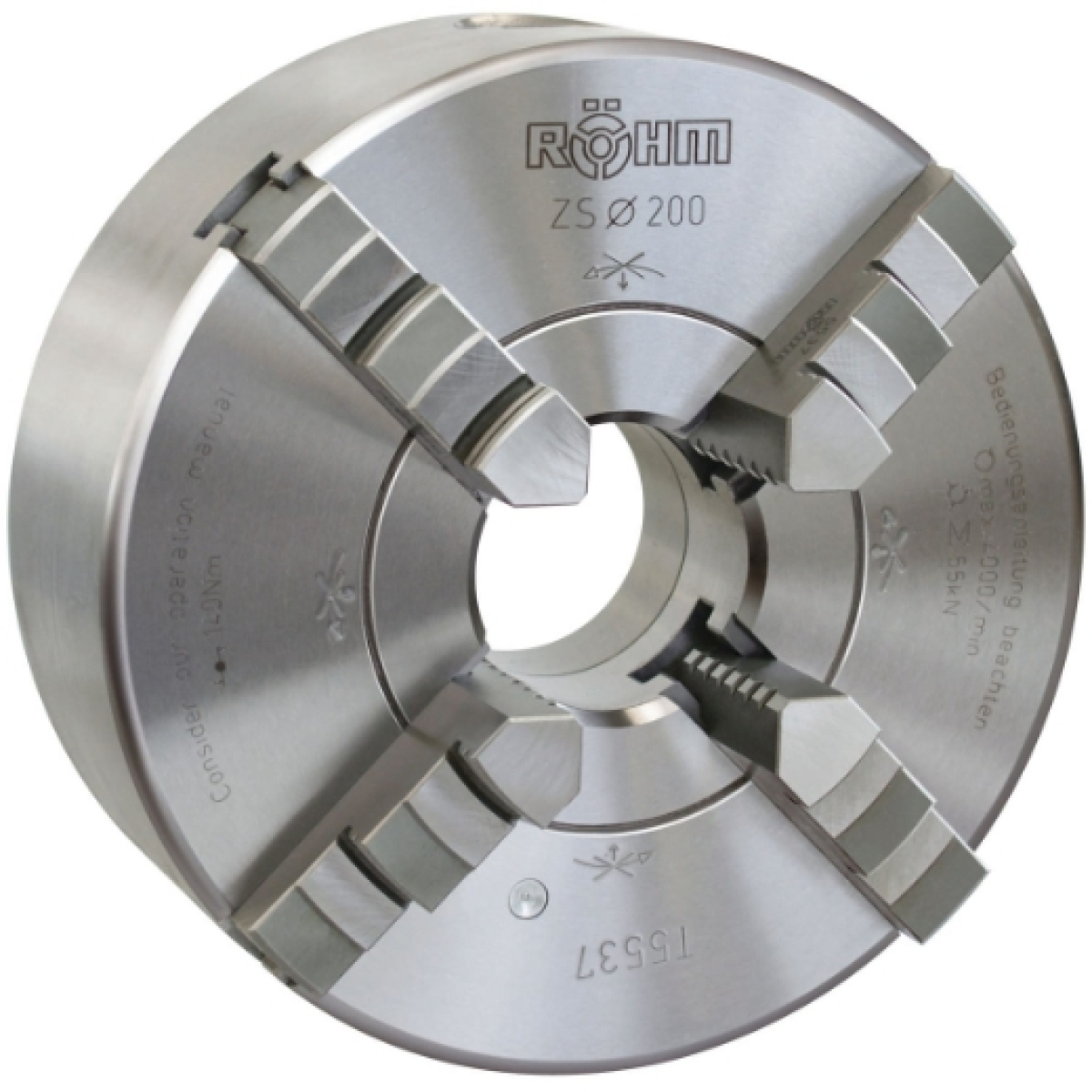

ELMAG RÖHM-Vierbacken Drehfutter
Bewährte, hochwertige Planspiralfutter für universellen Einsatz

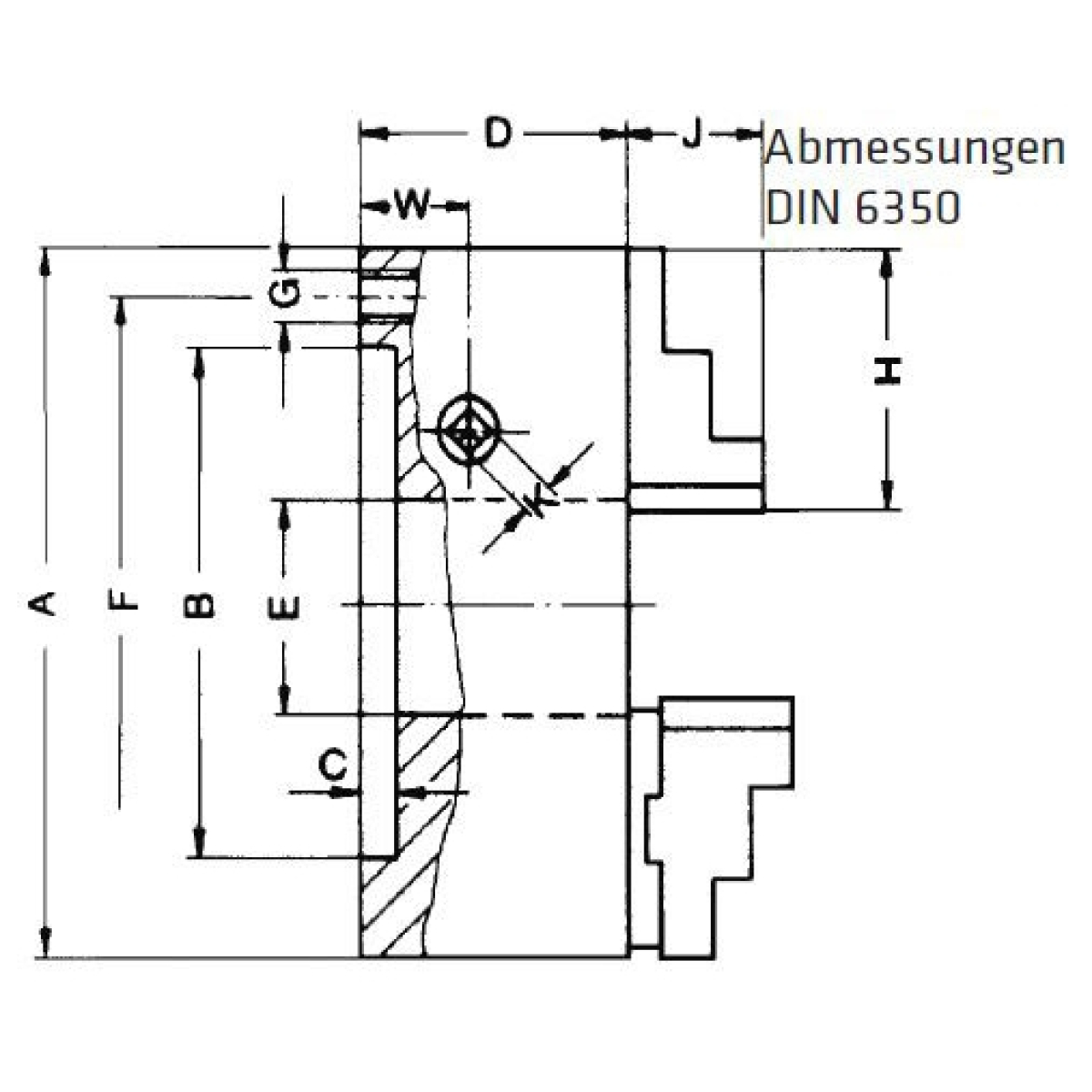

Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Mit zylindrischer Zentrieraufnahme (Maße B, C)
Rund - und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholungsspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Technische Daten:
Zoll: 10
Drehzahl max., Stahlkörper ZS: 3000UpM
Drehmoment am Schlüssel: 150Nm
Gesamtspannkraft: 63kN

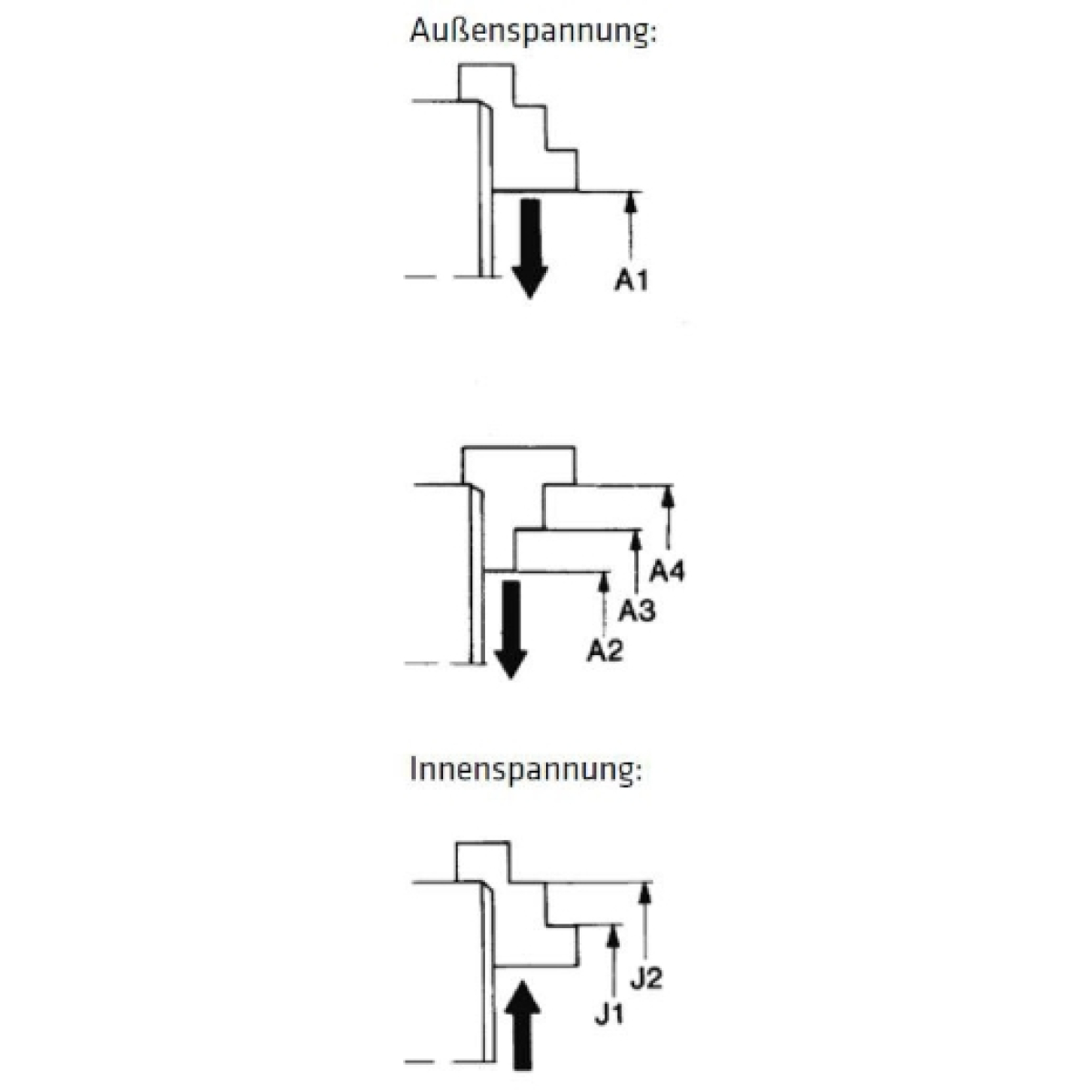

Außenspannung Ø Größe A1 BB: 5 - 122mm
Außenspannung Ø Größe A2 DB: 5 - 122mm
Außenspannung Ø Größe A3 DB: 73 - 190mm
Außenspannung Ø Größe A4 DB: 131 - 250mm
Innenspannung Ø Größe J1: 59 - 165mm
Innenspannung Ø Größe J2: 119 - 236mm
Umlaufdurchmesser: 302mm
Drehfutter Außendurchmesser: 250mm
Zentrieraufnahme-Durchmesser: 200mm
Tiefe Zentrieraufnahme: 5mm
Körperhöhe: 82mm
Durchgangsbohrung Durchmesser: 76mm
Lochkreis-Durchmesser: 224mm
Zentrierflanschgewinde: 3 x M12
Backenlänge: 90mm
Backenhöhe Überstand: 40mm
Schlüsselweite: 12mm
Triebhöhe: 26.5mm
Gewicht: 25.7kg
Ursprungsland: DE
Paketdiensfähig: NEIN
RÖHM-Vierbacken-Drehfutter ZG4 und ZS4
Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind
Drehfutter-Handling
-Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
-Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
-Einfache Schmierung
Gusskörper versus Stahlkörper
-Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
Mit zylindrischer Zentrieraufnahme (Maße B, C)
Rund - und Planlaufgenauigkeit entsprechend DIN 6386
Sehr gute Wiederholungsspanngenauigkeit
Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
Durchgangsbohrung für Stangenbearbeitung
Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
Mit Spannschlüssel und Befestigungsschrauben
Technische Daten:
Zoll: 10
Drehzahl max., Stahlkörper ZS: 3000UpM
Drehmoment am Schlüssel: 150Nm
Gesamtspannkraft: 63kN
Außenspannung Ø Größe A1 BB: 5 - 122mm
Außenspannung Ø Größe A2 DB: 5 - 122mm
Außenspannung Ø Größe A3 DB: 73 - 190mm
Außenspannung Ø Größe A4 DB: 131 - 250mm
Innenspannung Ø Größe J1: 59 - 165mm
Innenspannung Ø Größe J2: 119 - 236mm
Umlaufdurchmesser: 302mm
Drehfutter Außendurchmesser: 250mm
Zentrieraufnahme-Durchmesser: 200mm
Tiefe Zentrieraufnahme: 5mm
Körperhöhe: 82mm
Durchgangsbohrung Durchmesser: 76mm
Lochkreis-Durchmesser: 224mm
Zentrierflanschgewinde: 3 x M12
Backenlänge: 90mm
Backenhöhe Überstand: 40mm
Schlüsselweite: 12mm
Triebhöhe: 26.5mm
Gewicht: 25.7kg
Ursprungsland: DE
Paketdiensfähig: NEIN
RÖHM-Vierbacken-Drehfutter ZG4 und ZS4
Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind
Drehfutter-Handling
-Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
-Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
-Einfache Schmierung
Gusskörper versus Stahlkörper
-Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
