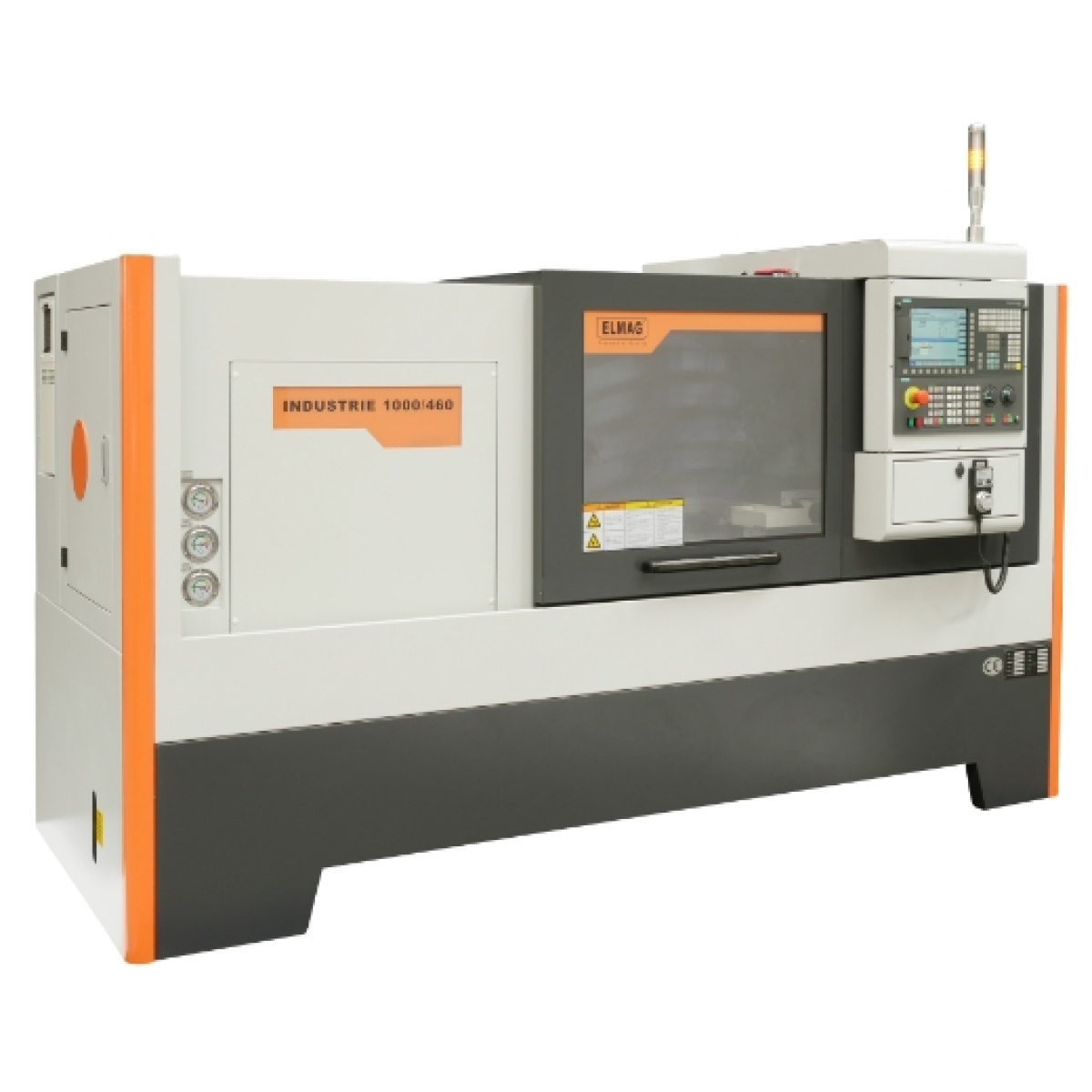

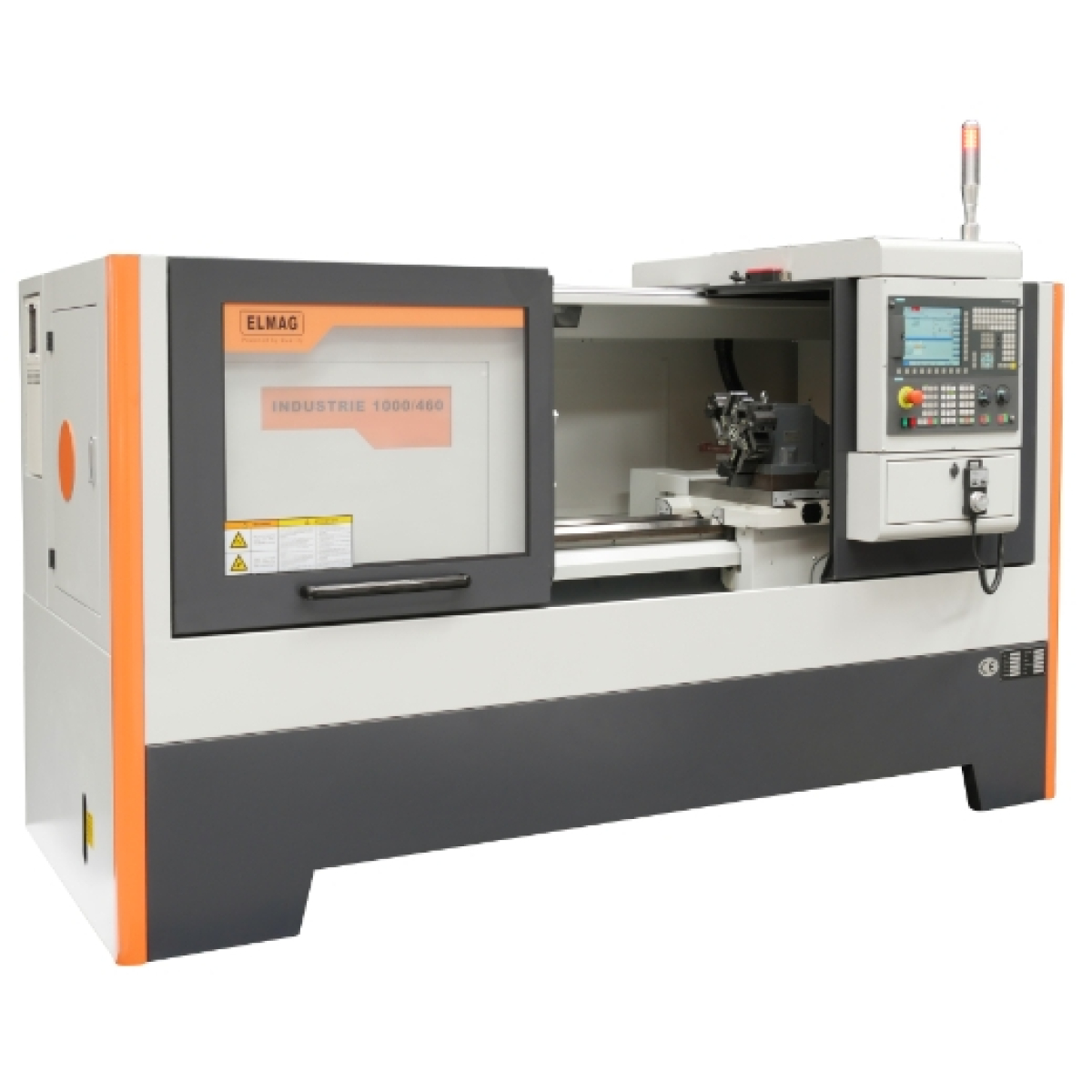

ELMAG CNC Drehmaschine
Robust und wartungsfrei

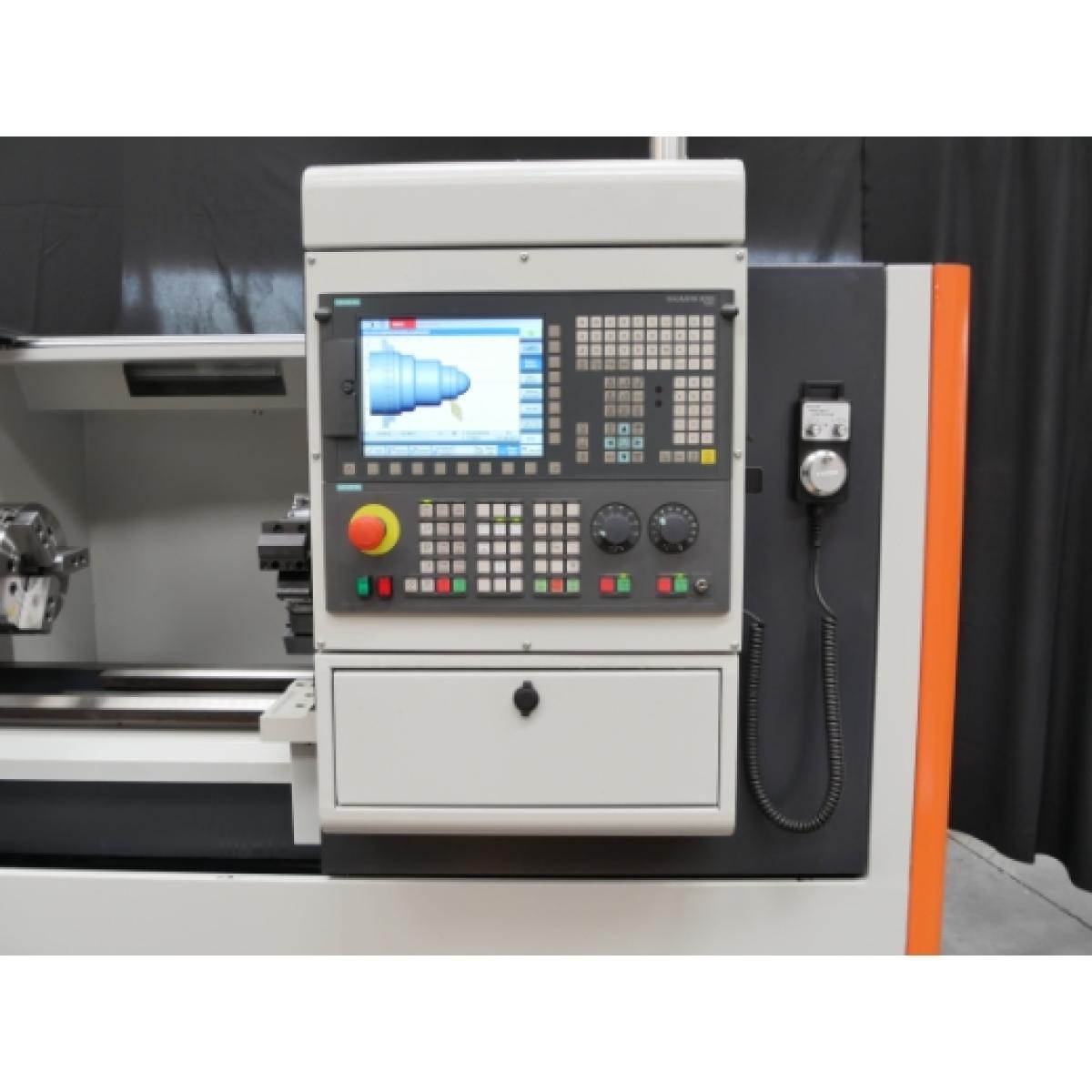

Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNCDesign mit wenigen Schnittstellen sowie eine hohe Schutzart macht die SINUMERIK 828D Steuerung auch in rauer Umgebung zum verlässlichen Partner. Durch den lüfter- und festplattenlosen Aufbau sowie die NV-RAM Speichertechnologie ohne Pufferbatterie ist die SINUMERIK 828D eine völlig wartungsfreie CNC-Steuerung.

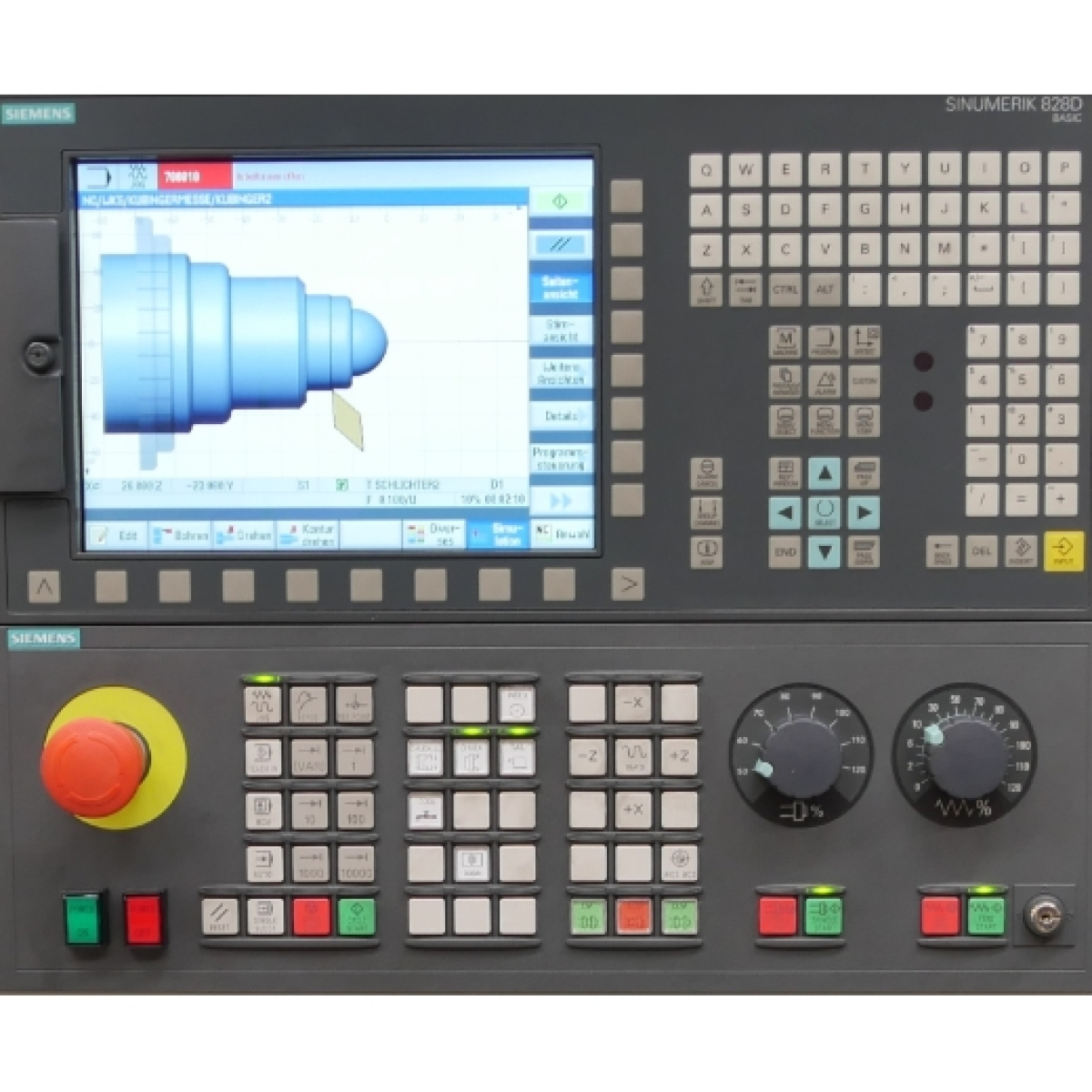

SIEMENS SINUMERIK 828D
- Panelbasierte Kompakt-CNC
- Bis zu 8 Achsen/Spindel

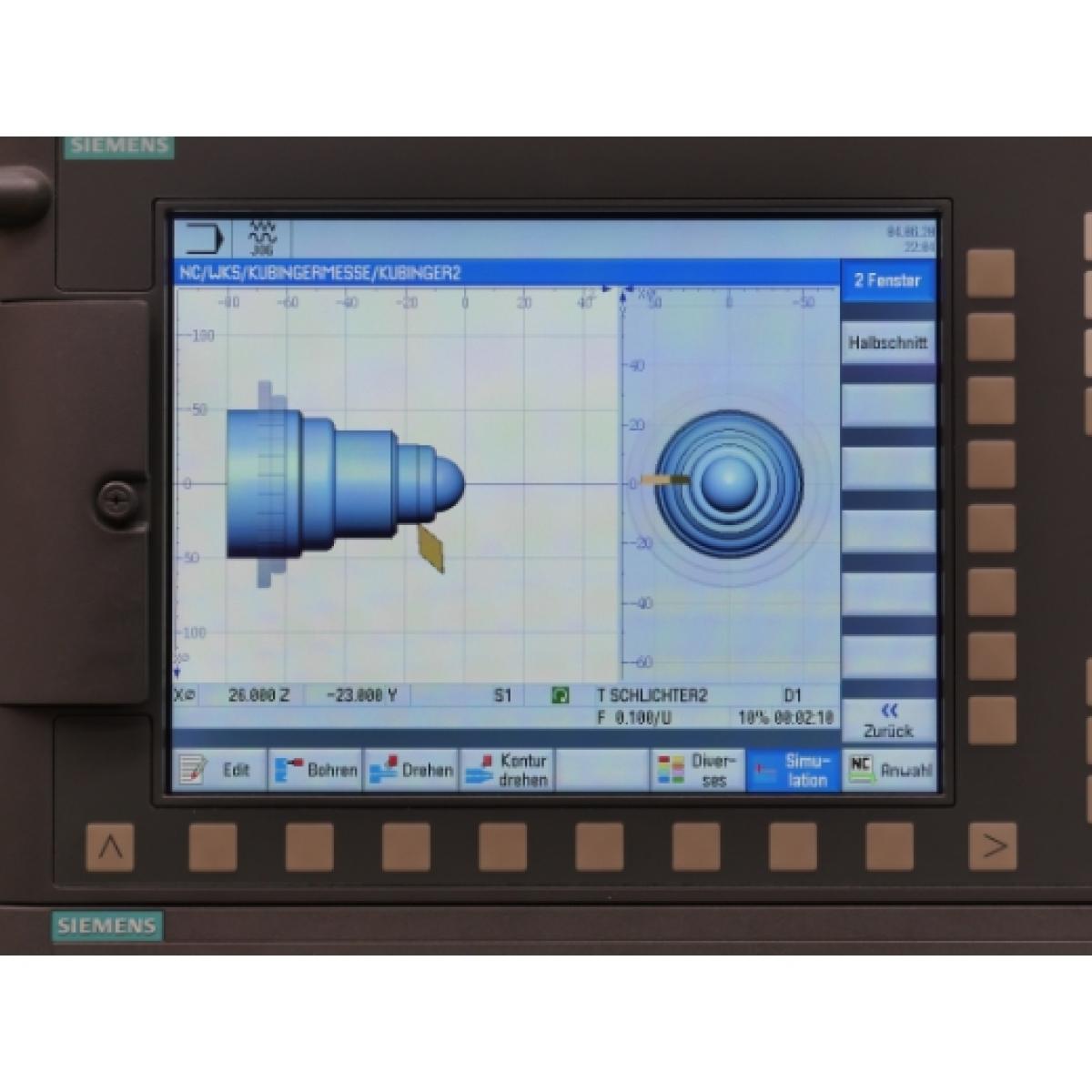

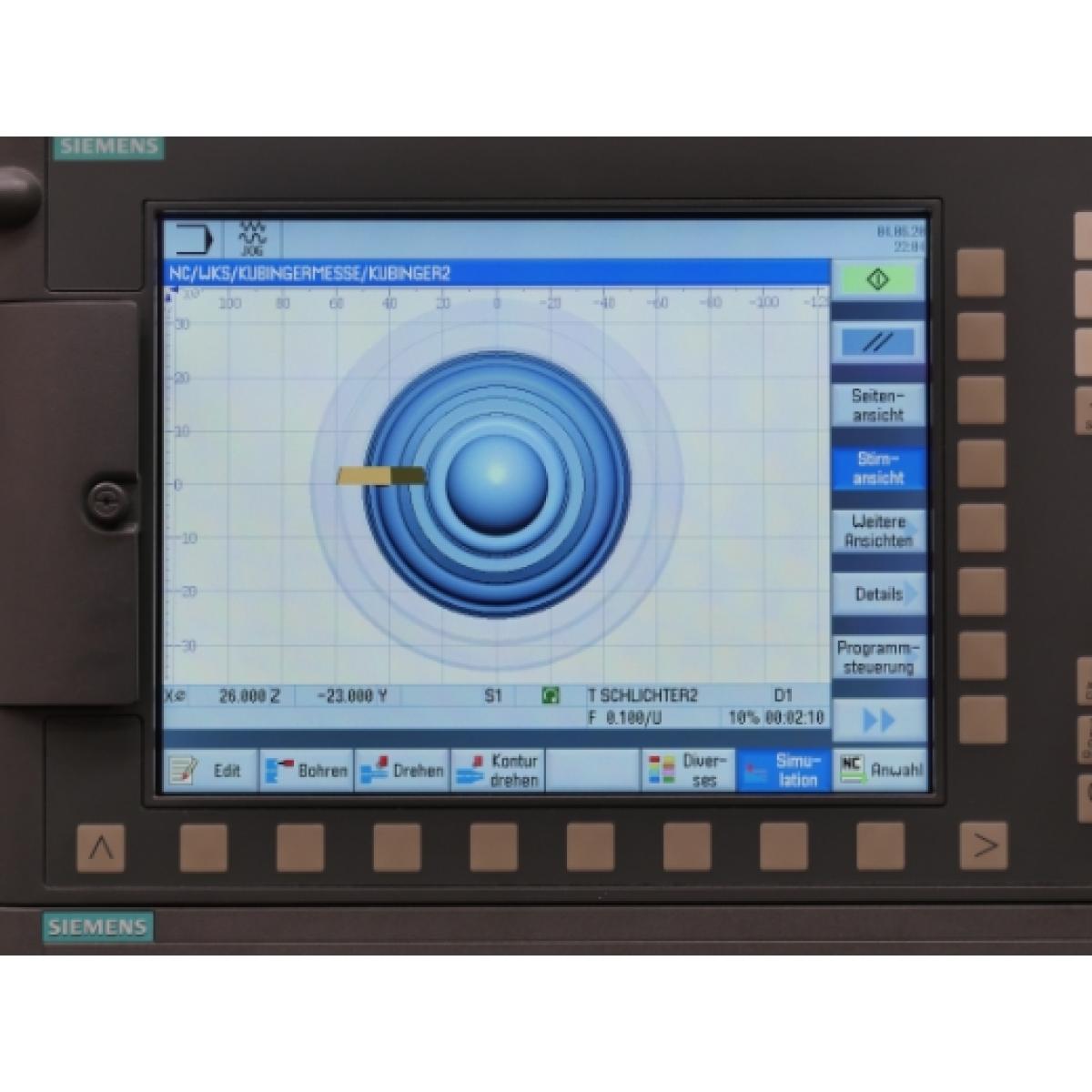

- 8,4“ Farbdisplay
- CNC-Anwenderspeicher bis zu 5 MB
- 4 interpolierende Achsen
- 256 Werkzeugspeicherplätze
Serienausstattung
- CNC-Steuerung SIEMENS SINUMERIK 828D
- SIEMENS Servomotor an X- und Z-Achse

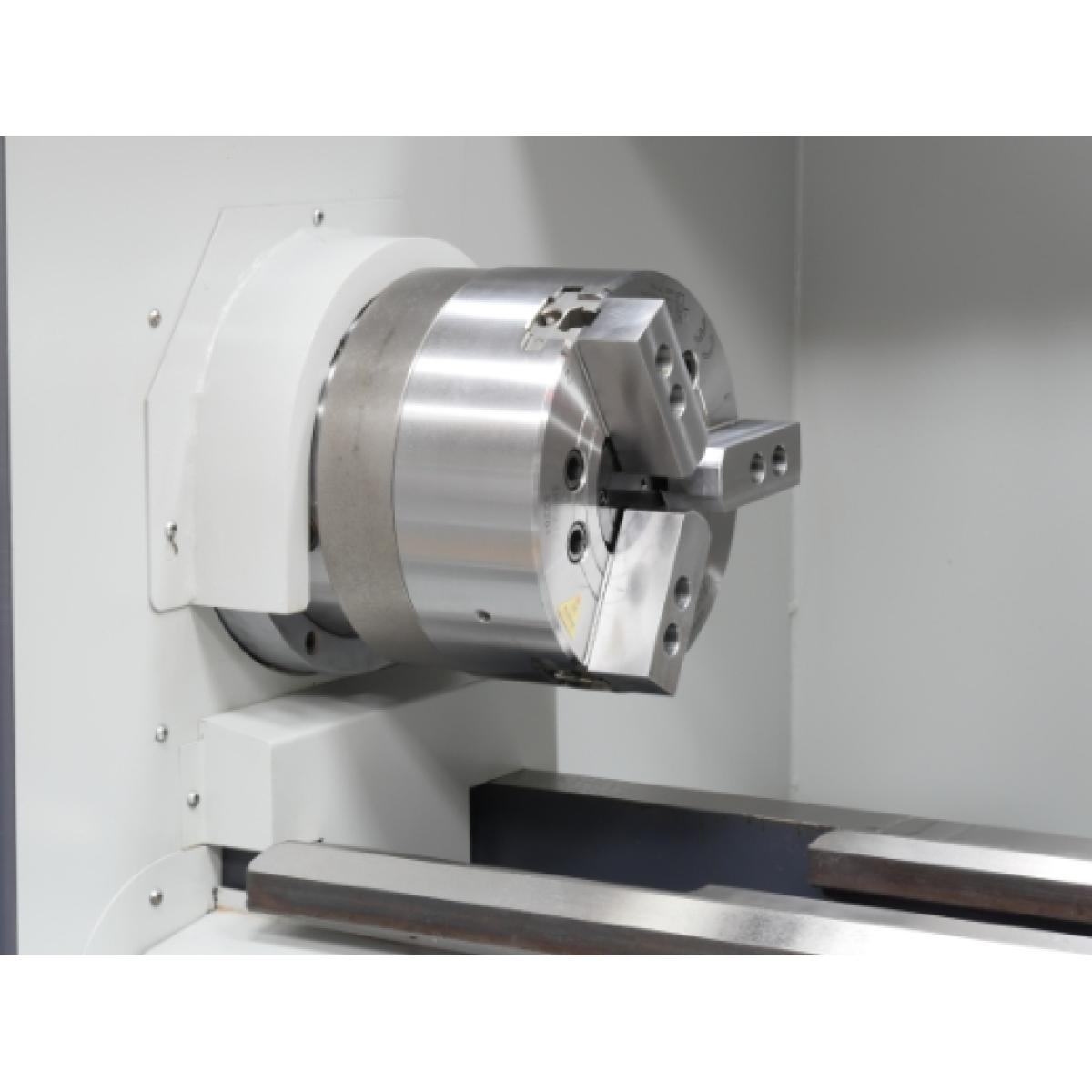

- Hydraulisches Dreibacken-Drehfutter 260 mm
- Kugelumlaufspindeln

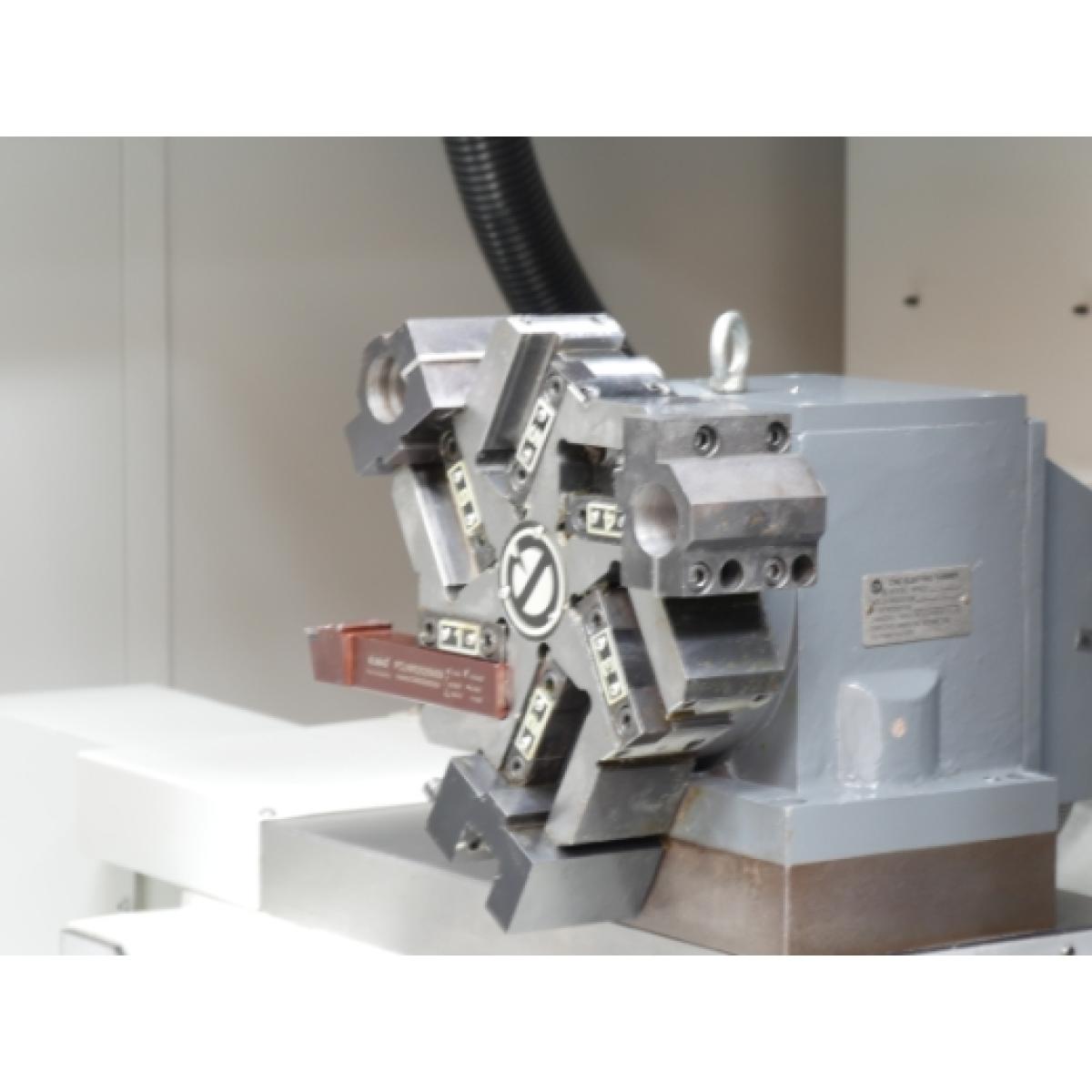

- 6-fach Werkzeugwechsler
- Abgekappselter Arbeitsbereich

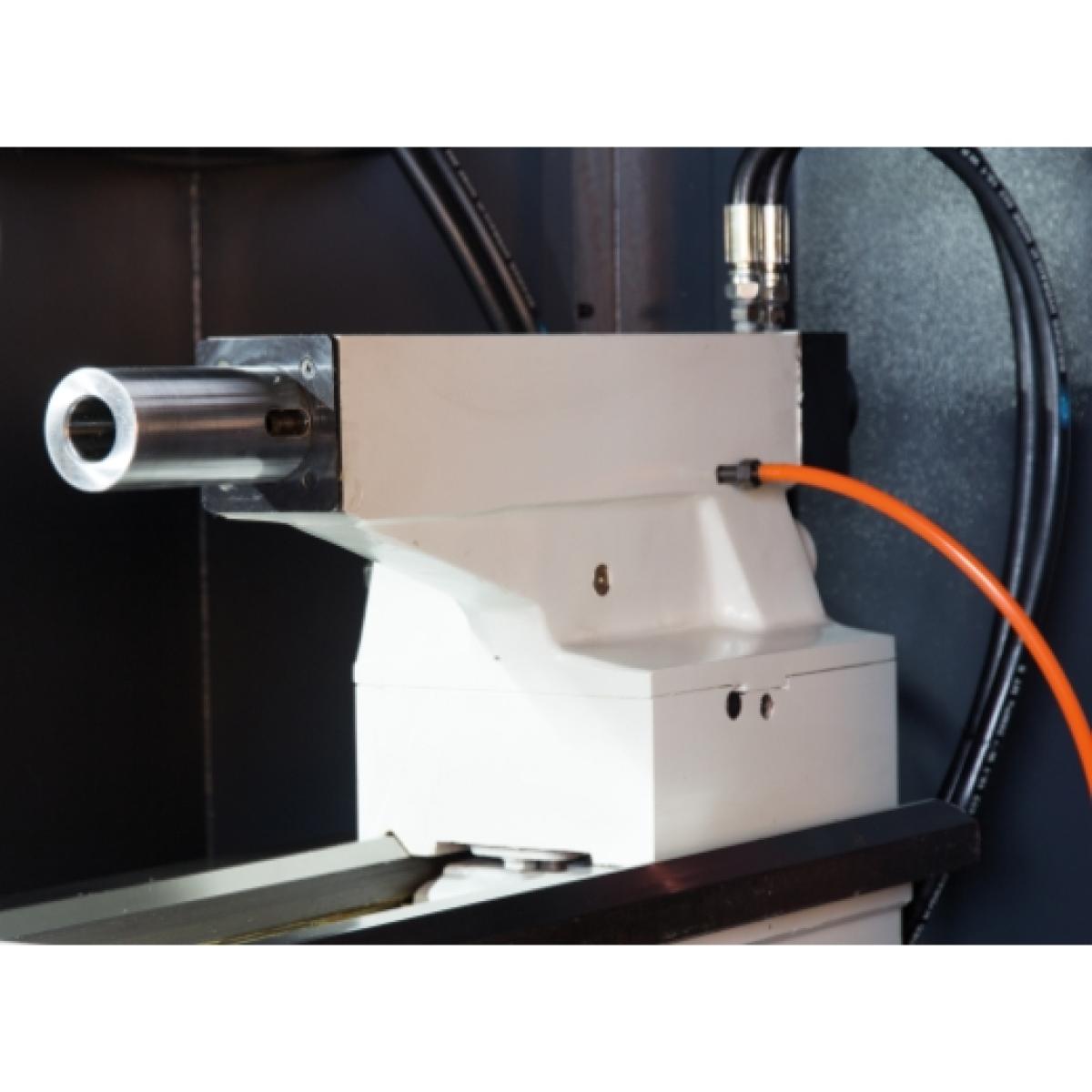

- Hydraulischer Reitstock
- Autom. Zentralschmierung
- Integrierte Ölschmierung
- Integrierte Kühlmitteleinrichtung
- LED-Arbeitsleuchte
- Bedienwerkzeug
Optional erhältlich:
- 8-fach Werkzeugwechsler
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
Technische Daten:
Spitzenweite: 1000mm
Spitzenhöhe: 230mm
Drehdurchmesser über Bett: 460mm
Drehdurchmesser über Schlitten: 240mm
Drehdurchmesser ohne Brücke: 335mm
Querschlittenweg: 280mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: Nr. D8
Spindelaufnahme (Drehspindel): MK 7mm
Spindelbohrung: 65mm
Drehzahlbereich 1, stufenlos: 100 - 2000UpM
Pinolenaufnahme: MK 5
Pinolendurchmesser: 75mm
Pinolenweg: 130mm
Motorleistung: 5500W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 2300mm
Breite (gesamt): 1180mm
Höhe (gesamt): 1500mm
Gewicht: 2350kg
Längsvorschub (Z-Achse): 10000mm/min
Quervorschub (X-Achse): 8000mm/min
Positioniergenauigkeiten: 0,01mm
Werkzeugplätze: 6
Drehmoment Hauptspindel: 50Nm
Bohrstangenaufnahme: 40mm
Drehlänge: 850mm
Steuerungsart: SIEMENS SINUMERIK 828D
Ursprungsland: CN
Paketdiensfähig: NEIN
Robust und wartungsfrei
Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNCDesign mit wenigen Schnittstellen sowie eine hohe Schutzart macht die SINUMERIK 828D Steuerung auch in rauer Umgebung zum verlässlichen Partner. Durch den lüfter- und festplattenlosen Aufbau sowie die NV-RAM Speichertechnologie ohne Pufferbatterie ist die SINUMERIK 828D eine völlig wartungsfreie CNC-Steuerung.
SIEMENS SINUMERIK 828D
- Panelbasierte Kompakt-CNC
- Bis zu 8 Achsen/Spindel
- 8,4“ Farbdisplay
- CNC-Anwenderspeicher bis zu 5 MB
- 4 interpolierende Achsen
- 256 Werkzeugspeicherplätze
Serienausstattung
- CNC-Steuerung SIEMENS SINUMERIK 828D
- SIEMENS Servomotor an X- und Z-Achse
- Hydraulisches Dreibacken-Drehfutter 260 mm
- Kugelumlaufspindeln
- 6-fach Werkzeugwechsler
- Abgekappselter Arbeitsbereich
- Hydraulischer Reitstock
- Autom. Zentralschmierung
- Integrierte Ölschmierung
- Integrierte Kühlmitteleinrichtung
- LED-Arbeitsleuchte
- Bedienwerkzeug
Optional erhältlich:
- 8-fach Werkzeugwechsler
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNCDesign mit wenigen Schnittstellen sowie eine hohe Schutzart macht die SINUMERIK 828D Steuerung auch in rauer Umgebung zum verlässlichen Partner. Durch den lüfter- und festplattenlosen Aufbau sowie die NV-RAM Speichertechnologie ohne Pufferbatterie ist die SINUMERIK 828D eine völlig wartungsfreie CNC-Steuerung.
SIEMENS SINUMERIK 828D
- Panelbasierte Kompakt-CNC
- Bis zu 8 Achsen/Spindel
- 8,4“ Farbdisplay
- CNC-Anwenderspeicher bis zu 5 MB
- 4 interpolierende Achsen
- 256 Werkzeugspeicherplätze
Serienausstattung
- CNC-Steuerung SIEMENS SINUMERIK 828D
- SIEMENS Servomotor an X- und Z-Achse
- Hydraulisches Dreibacken-Drehfutter 260 mm
- Kugelumlaufspindeln
- 6-fach Werkzeugwechsler
- Abgekappselter Arbeitsbereich
- Hydraulischer Reitstock
- Autom. Zentralschmierung
- Integrierte Ölschmierung
- Integrierte Kühlmitteleinrichtung
- LED-Arbeitsleuchte
- Bedienwerkzeug
Optional erhältlich:
- 8-fach Werkzeugwechsler
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
Technische Daten:
Spitzenweite: 1000mm
Spitzenhöhe: 230mm
Drehdurchmesser über Bett: 460mm
Drehdurchmesser über Schlitten: 240mm
Drehdurchmesser ohne Brücke: 335mm
Querschlittenweg: 280mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: Nr. D8
Spindelaufnahme (Drehspindel): MK 7mm
Spindelbohrung: 65mm
Drehzahlbereich 1, stufenlos: 100 - 2000UpM
Pinolenaufnahme: MK 5
Pinolendurchmesser: 75mm
Pinolenweg: 130mm
Motorleistung: 5500W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 2300mm
Breite (gesamt): 1180mm
Höhe (gesamt): 1500mm
Gewicht: 2350kg
Längsvorschub (Z-Achse): 10000mm/min
Quervorschub (X-Achse): 8000mm/min
Positioniergenauigkeiten: 0,01mm
Werkzeugplätze: 6
Drehmoment Hauptspindel: 50Nm
Bohrstangenaufnahme: 40mm
Drehlänge: 850mm
Steuerungsart: SIEMENS SINUMERIK 828D
Ursprungsland: CN
Paketdiensfähig: NEIN
Robust und wartungsfrei
Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNCDesign mit wenigen Schnittstellen sowie eine hohe Schutzart macht die SINUMERIK 828D Steuerung auch in rauer Umgebung zum verlässlichen Partner. Durch den lüfter- und festplattenlosen Aufbau sowie die NV-RAM Speichertechnologie ohne Pufferbatterie ist die SINUMERIK 828D eine völlig wartungsfreie CNC-Steuerung.
SIEMENS SINUMERIK 828D
- Panelbasierte Kompakt-CNC
- Bis zu 8 Achsen/Spindel
- 8,4“ Farbdisplay
- CNC-Anwenderspeicher bis zu 5 MB
- 4 interpolierende Achsen
- 256 Werkzeugspeicherplätze
Serienausstattung
- CNC-Steuerung SIEMENS SINUMERIK 828D
- SIEMENS Servomotor an X- und Z-Achse
- Hydraulisches Dreibacken-Drehfutter 260 mm
- Kugelumlaufspindeln
- 6-fach Werkzeugwechsler
- Abgekappselter Arbeitsbereich
- Hydraulischer Reitstock
- Autom. Zentralschmierung
- Integrierte Ölschmierung
- Integrierte Kühlmitteleinrichtung
- LED-Arbeitsleuchte
- Bedienwerkzeug
Optional erhältlich:
- 8-fach Werkzeugwechsler
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
