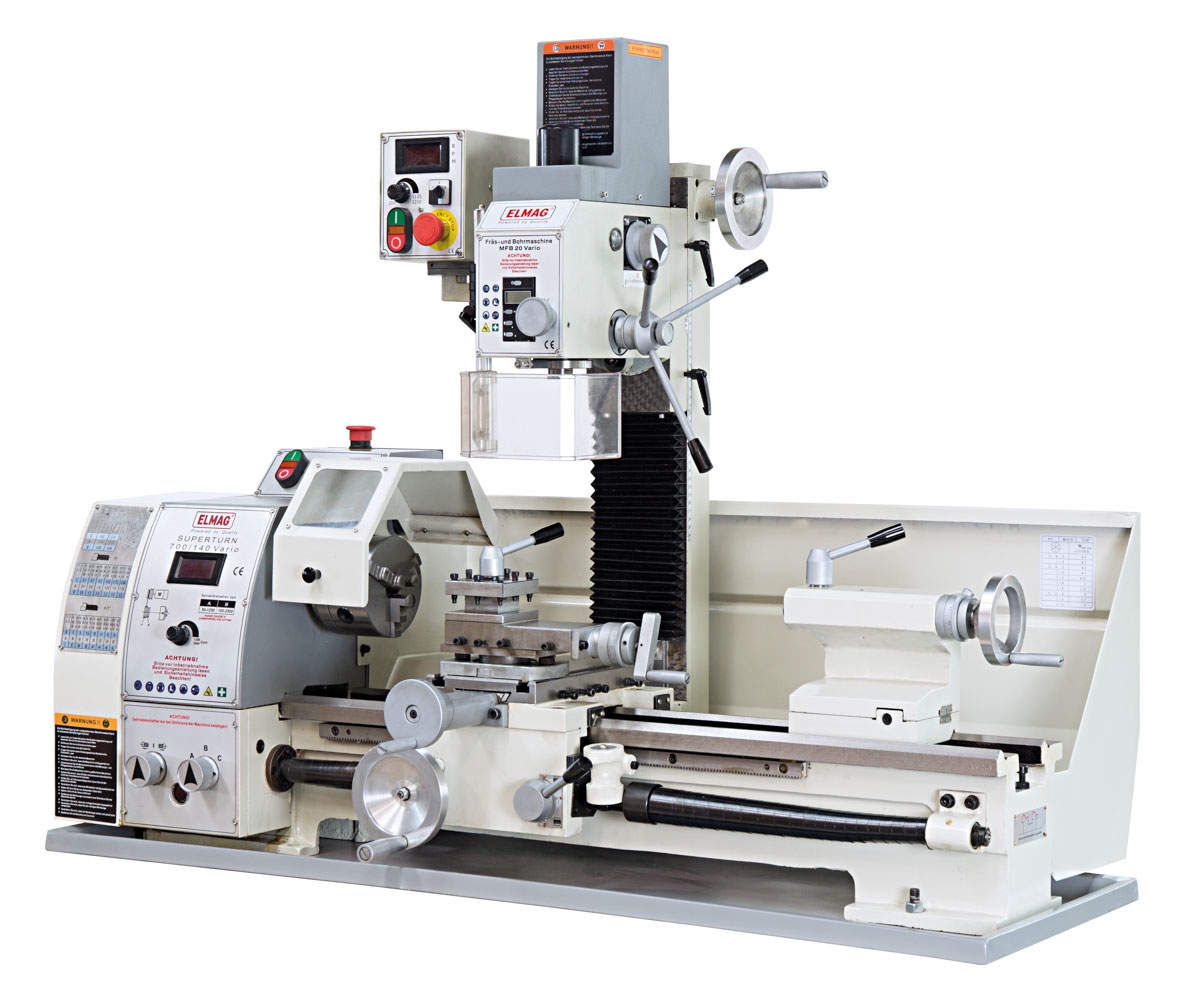

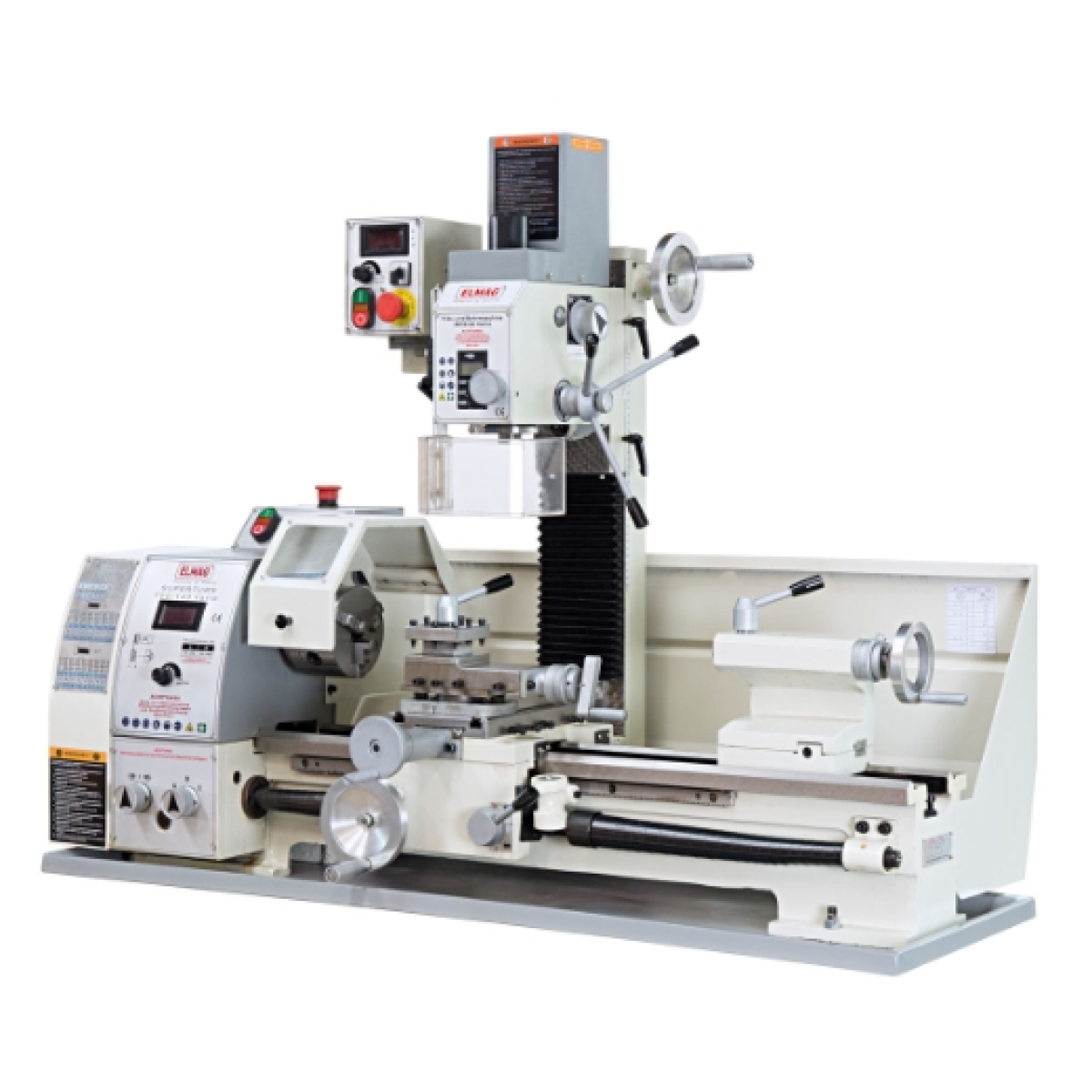

ELMAG Universal Dreh- und Fräskombination
Superturn + MFB 20 Vario - Set
- Universal-Drehmaschine SUPERTURN 700/140 Vario
- Fräs- und Bohreinheit MFB 20 Vario
Serienausstattung
- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
- Schnellspannbohrfutter B 16 / 1 - 16 mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 700/140 Vario
- Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 700/140 Vario
- Stehlünette für SUPERTURN 700/140 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 700/140 Vario
- Grundplatte zu MFB 20 Vario mit Koordinatentisch
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Maschinenschraubstock 3“ / 75 mm
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
- Spannzangen-Set MK 2 (ER40), 15-teilig, 2 - 26 mm
Technische Daten:
Spitzenweite: 700mm
Spitzenhöhe: 140mm
Drehdurchmesser über Bett: 280mm
Drehdurchmesser über Schlitten: 165mm
Maschinenbettbreite: 180mm
Querschlittenweg: 140mm
Oberschlittenweg: 70mm
Drehmeißelquerschnitt, max.: 12x12mm
Spindelaufnahme (Drehspindel): MK 4
Spindelbohrung: 26mm
Drehzahlbereich 1, stufenlos (Superturn): 50 - 1250UpM
Drehzahlbereich 2, stufenlos (Superturn): 100 - 2500UpM
Längsvorschübe: 0,07 - 0,20mm/U
Gewindemaß metrisch: 0,4 - 3,5mm
Zollgewinde, Gänge G: 8 - 56G/'
Pinolenaufnahme: MK 2
Pinolendurchmesser: 30mm
Pinolenweg: 80mm
Motorleistung (Superturn): 1000W
Netzanschluss (Superturn): 230/50V/Hz
Länge: 1400mm
Höhe: 600mm
Gewicht (Superturn): 190kg
Bohrleistung in Stahl: 20mm
Gewindeschneidleistung: M14
Fräsleistung Planfräser: 63mm
Fräsleistung Schaftfräser: 16mm
Spindelaufnahme (Frässpindel): MK 2
Spindelausladung: 184mm
Pinolenhub: 50mm
Fräskopfhub: 380mm
Fräskopf Schwenkbereich: ± 90°
Drehzahlbereich 1, stufenlos (MFB): 50 - 1125UpM
Drehzahlbereich 2, stufenlos (MFB): 100 - 2250UpM
Motorleistung (MFB): 600W
Netzanschluss (MFB): 230/50V/Hz
Höhe ab Maschinenbett: 830mm
Ursprungsland: CN
Paketdiensfähig: NEIN
Superturn + MFB 20 Vario - Set
- Universal-Drehmaschine SUPERTURN 700/140 Vario
- Fräs- und Bohreinheit MFB 20 Vario
Serienausstattung
- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
- Schnellspannbohrfutter B 16 / 1 - 16 mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 700/140 Vario
- Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 700/140 Vario
- Stehlünette für SUPERTURN 700/140 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz 'Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 700/140 Vario
- Grundplatte zu MFB 20 Vario mit Koordinatentisch
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Maschinenschraubstock 3“ / 75 mm
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
- Spannzangen-Set MK 2 (ER40), 15-teilig, 2 - 26 mm
- Universal-Drehmaschine SUPERTURN 700/140 Vario
- Fräs- und Bohreinheit MFB 20 Vario
Serienausstattung
- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
- Schnellspannbohrfutter B 16 / 1 - 16 mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 700/140 Vario
- Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 700/140 Vario
- Stehlünette für SUPERTURN 700/140 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 700/140 Vario
- Grundplatte zu MFB 20 Vario mit Koordinatentisch
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Maschinenschraubstock 3“ / 75 mm
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
- Spannzangen-Set MK 2 (ER40), 15-teilig, 2 - 26 mm
Technische Daten:
Spitzenweite: 700mm
Spitzenhöhe: 140mm
Drehdurchmesser über Bett: 280mm
Drehdurchmesser über Schlitten: 165mm
Maschinenbettbreite: 180mm
Querschlittenweg: 140mm
Oberschlittenweg: 70mm
Drehmeißelquerschnitt, max.: 12x12mm
Spindelaufnahme (Drehspindel): MK 4
Spindelbohrung: 26mm
Drehzahlbereich 1, stufenlos (Superturn): 50 - 1250UpM
Drehzahlbereich 2, stufenlos (Superturn): 100 - 2500UpM
Längsvorschübe: 0,07 - 0,20mm/U
Gewindemaß metrisch: 0,4 - 3,5mm
Zollgewinde, Gänge G: 8 - 56G/'
Pinolenaufnahme: MK 2
Pinolendurchmesser: 30mm
Pinolenweg: 80mm
Motorleistung (Superturn): 1000W
Netzanschluss (Superturn): 230/50V/Hz
Länge: 1400mm
Höhe: 600mm
Gewicht (Superturn): 190kg
Bohrleistung in Stahl: 20mm
Gewindeschneidleistung: M14
Fräsleistung Planfräser: 63mm
Fräsleistung Schaftfräser: 16mm
Spindelaufnahme (Frässpindel): MK 2
Spindelausladung: 184mm
Pinolenhub: 50mm
Fräskopfhub: 380mm
Fräskopf Schwenkbereich: ± 90°
Drehzahlbereich 1, stufenlos (MFB): 50 - 1125UpM
Drehzahlbereich 2, stufenlos (MFB): 100 - 2250UpM
Motorleistung (MFB): 600W
Netzanschluss (MFB): 230/50V/Hz
Höhe ab Maschinenbett: 830mm
Ursprungsland: CN
Paketdiensfähig: NEIN
Superturn + MFB 20 Vario - Set
- Universal-Drehmaschine SUPERTURN 700/140 Vario
- Fräs- und Bohreinheit MFB 20 Vario
Serienausstattung
- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
- Schnellspannbohrfutter B 16 / 1 - 16 mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 700/140 Vario
- Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 700/140 Vario
- Stehlünette für SUPERTURN 700/140 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz 'Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 700/140 Vario
- Grundplatte zu MFB 20 Vario mit Koordinatentisch
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Maschinenschraubstock 3“ / 75 mm
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
- Spannzangen-Set MK 2 (ER40), 15-teilig, 2 - 26 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
