ELMAG Universal-Drehmaschine
Bearbeitungszentrum, 1.000 / 600 Watt

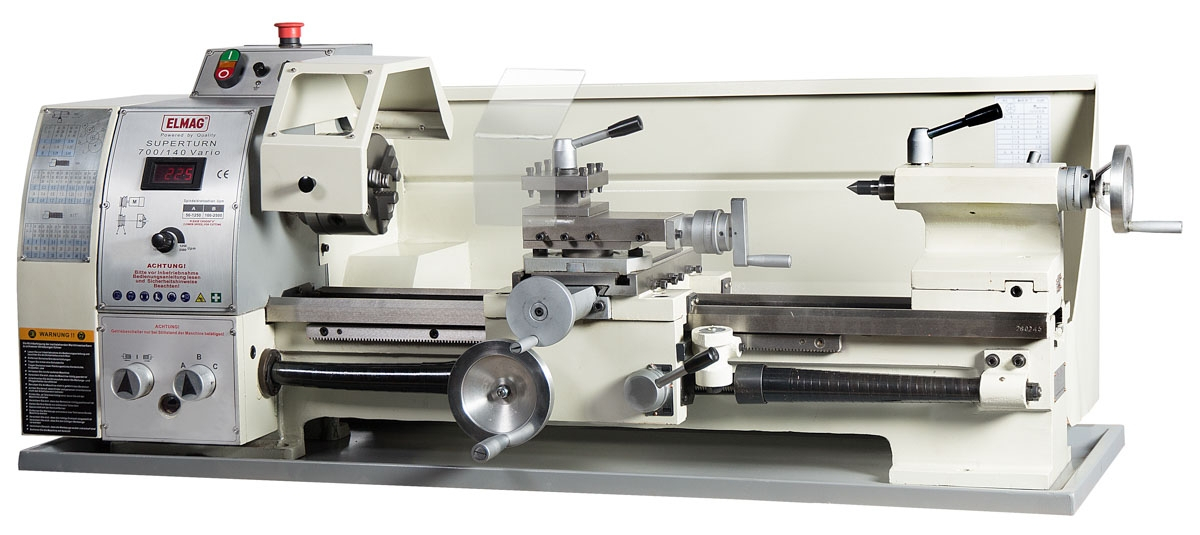

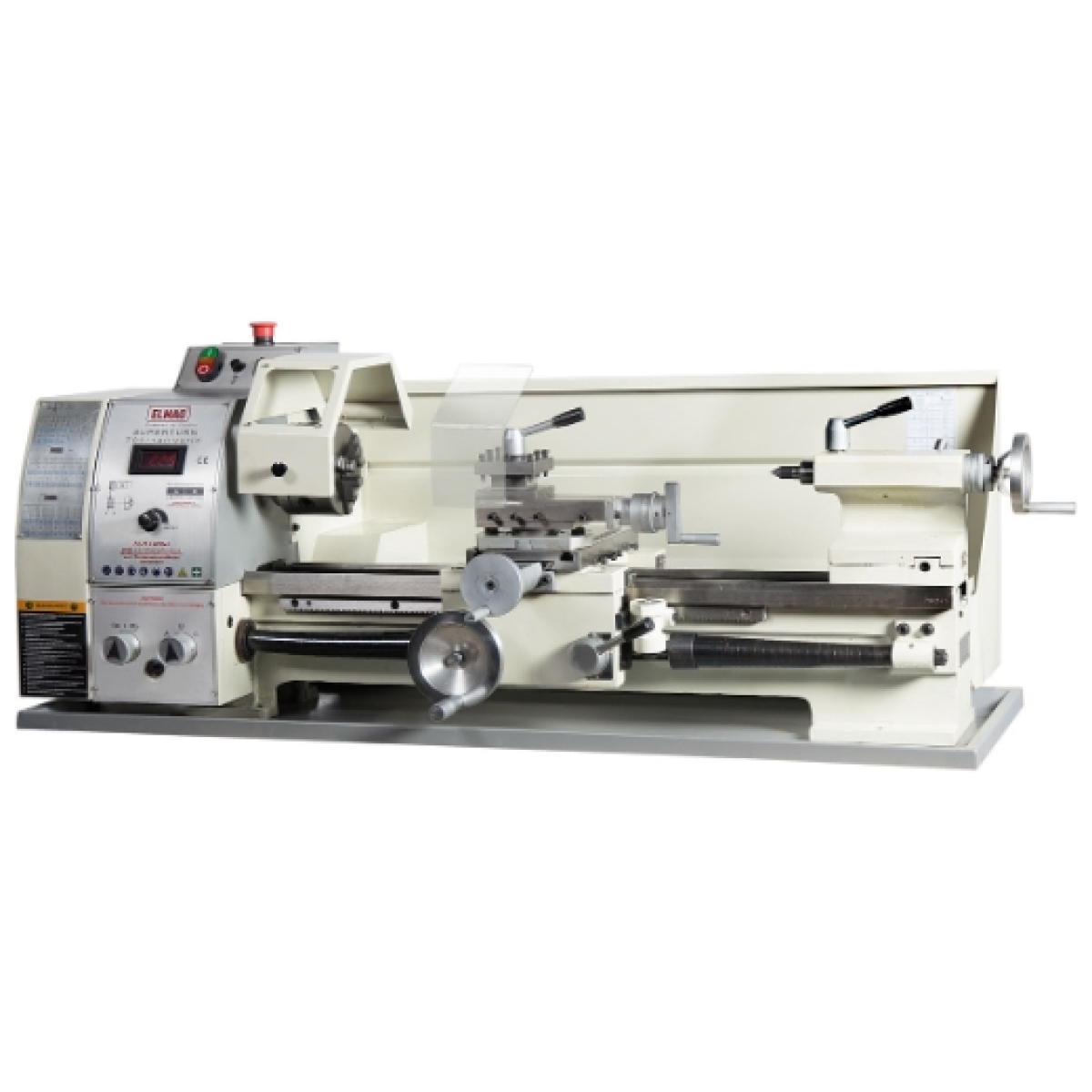

In der SUPERTURN 700/140 Vario mit MFB 20 Vario ist moderne Dreh-, Fräs- und Bohrtechnik zu einem Bearbeitungszentrum vereinigt. Die Maschinenkombination ermöglicht eine wirtschaftlich günstige, zentrale Bearbeitung von Maschinen- und Stahlbauteilen von kleinen bis mittel-großen Werkstücken geeignet. Beide Maschinenkomponenten überzeugen durch einfaches Handling, stufenlose Drehzahlregelungen mit Digitalanzeige und Rechts-/Linkslaufschaltung.
Die SUPERTRN 700/140 Vario wird durch einen kräftigen 1.000 Watt-Motor angetrieben und bietet eine maximale Drehgröße über dem Schlitten von Ø 165 x 700 mm. Der Spindelbohrungsdurchmesser beträgt 26 mm. Die Maschine ist auch als Solomodell erhältlich und später mit der Fräs- und Bohreinheit MFB 20 Vario ergänzbar. Die 600 Watt starke MFB 20 Vario ermöglicht, unterstützt durch eine digitale Bohrtiefenanzeige, Bohrungen in Stahl bis Ø 20 mm und Gewindebohrungen bis M 14. Für erweiterte Fräsfunktionen ist ein Koordinatentisch erforderlich. Dieser wird, neben weiterem hochwertigem Spezialzubehör für den Ausbau des Bearbeitungszentrums, optional angeboten.
Serienausstattung

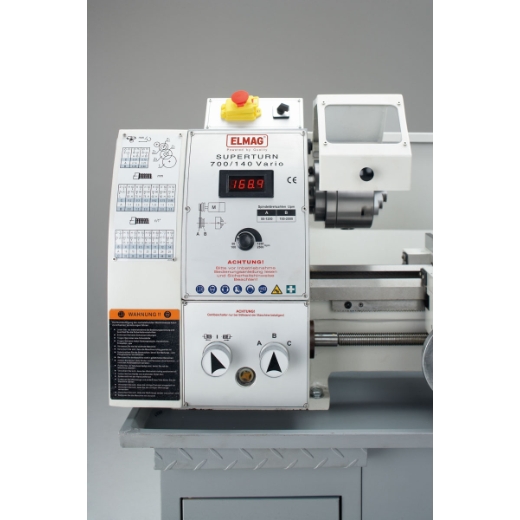

- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 700/140 Vario
- Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 700/140 Vario
- Stehlünette für SUPERTURN 700/140 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 700/140 Vario
Technische Daten:
Spitzenweite: 700mm
Spitzenhöhe: 140mm
Drehdurchmesser über Bett: 280mm
Drehdurchmesser über Schlitten: 165mm
Maschinenbettbreite: 180mm
Querschlittenweg: 140mm
Oberschlittenweg: 70mm
Drehmeißelquerschnitt, max.: 12x12mm
Spindelaufnahme (Drehspindel): MK 4
Spindelbohrung: 26mm
Drehzahlbereich 1, stufenlos (Superturn): 50 - 1250UpM
Drehzahlbereich 2, stufenlos (Superturn): 100 - 2500UpM
Längsvorschübe: 0,07 - 0,20mm/U
Gewindemaß metrisch: 0,4 - 3,5mm
Zollgewinde, Gänge G: 8 - 56G/'
Pinolenaufnahme: MK 2
Pinolendurchmesser: 30mm
Pinolenweg: 80mm
Motorleistung (Superturn): 1000W
Netzanschluss (Superturn): 230/50V/Hz
Länge: 1400mm
Höhe: 600mm
Gewicht (Superturn): 190kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Bearbeitungszentrum, 1.000 / 600 Watt
In der SUPERTURN 700/140 Vario mit MFB 20 Vario ist moderne Dreh-, Fräs- und Bohrtechnik zu einem Bearbeitungszentrum vereinigt. Die Maschinenkombination ermöglicht eine wirtschaftlich günstige, zentrale Bearbeitung von Maschinen- und Stahlbauteilen von kleinen bis mittel-großen Werkstücken geeignet. Beide Maschinenkomponenten überzeugen durch einfaches Handling, stufenlose Drehzahlregelungen mit Digitalanzeige und Rechts-/Linkslaufschaltung.
Die SUPERTRN 700/140 Vario wird durch einen kräftigen 1.000 Watt-Motor angetrieben und bietet eine maximale Drehgröße über dem Schlitten von Ø 165 x 700 mm. Der Spindelbohrungsdurchmesser beträgt 26 mm. Die Maschine ist auch als Solomodell erhältlich und später mit der Fräs- und Bohreinheit MFB 20 Vario ergänzbar. Die 600 Watt starke MFB 20 Vario ermöglicht, unterstützt durch eine digitale Bohrtiefenanzeige, Bohrungen in Stahl bis Ø 20 mm und Gewindebohrungen bis M 14. Für erweiterte Fräsfunktionen ist ein Koordinatentisch erforderlich. Dieser wird, neben weiterem hochwertigem Spezialzubehör für den Ausbau des Bearbeitungszentrums, optional angeboten.
Serienausstattung
- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 700/140 Vario
- Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 700/140 Vario
- Stehlünette für SUPERTURN 700/140 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz 'Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 700/140 Vario
In der SUPERTURN 700/140 Vario mit MFB 20 Vario ist moderne Dreh-, Fräs- und Bohrtechnik zu einem Bearbeitungszentrum vereinigt. Die Maschinenkombination ermöglicht eine wirtschaftlich günstige, zentrale Bearbeitung von Maschinen- und Stahlbauteilen von kleinen bis mittel-großen Werkstücken geeignet. Beide Maschinenkomponenten überzeugen durch einfaches Handling, stufenlose Drehzahlregelungen mit Digitalanzeige und Rechts-/Linkslaufschaltung.
Die SUPERTRN 700/140 Vario wird durch einen kräftigen 1.000 Watt-Motor angetrieben und bietet eine maximale Drehgröße über dem Schlitten von Ø 165 x 700 mm. Der Spindelbohrungsdurchmesser beträgt 26 mm. Die Maschine ist auch als Solomodell erhältlich und später mit der Fräs- und Bohreinheit MFB 20 Vario ergänzbar. Die 600 Watt starke MFB 20 Vario ermöglicht, unterstützt durch eine digitale Bohrtiefenanzeige, Bohrungen in Stahl bis Ø 20 mm und Gewindebohrungen bis M 14. Für erweiterte Fräsfunktionen ist ein Koordinatentisch erforderlich. Dieser wird, neben weiterem hochwertigem Spezialzubehör für den Ausbau des Bearbeitungszentrums, optional angeboten.
Serienausstattung
- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 700/140 Vario
- Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 700/140 Vario
- Stehlünette für SUPERTURN 700/140 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 700/140 Vario
Technische Daten:
Spitzenweite: 700mm
Spitzenhöhe: 140mm
Drehdurchmesser über Bett: 280mm
Drehdurchmesser über Schlitten: 165mm
Maschinenbettbreite: 180mm
Querschlittenweg: 140mm
Oberschlittenweg: 70mm
Drehmeißelquerschnitt, max.: 12x12mm
Spindelaufnahme (Drehspindel): MK 4
Spindelbohrung: 26mm
Drehzahlbereich 1, stufenlos (Superturn): 50 - 1250UpM
Drehzahlbereich 2, stufenlos (Superturn): 100 - 2500UpM
Längsvorschübe: 0,07 - 0,20mm/U
Gewindemaß metrisch: 0,4 - 3,5mm
Zollgewinde, Gänge G: 8 - 56G/'
Pinolenaufnahme: MK 2
Pinolendurchmesser: 30mm
Pinolenweg: 80mm
Motorleistung (Superturn): 1000W
Netzanschluss (Superturn): 230/50V/Hz
Länge: 1400mm
Höhe: 600mm
Gewicht (Superturn): 190kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Bearbeitungszentrum, 1.000 / 600 Watt
In der SUPERTURN 700/140 Vario mit MFB 20 Vario ist moderne Dreh-, Fräs- und Bohrtechnik zu einem Bearbeitungszentrum vereinigt. Die Maschinenkombination ermöglicht eine wirtschaftlich günstige, zentrale Bearbeitung von Maschinen- und Stahlbauteilen von kleinen bis mittel-großen Werkstücken geeignet. Beide Maschinenkomponenten überzeugen durch einfaches Handling, stufenlose Drehzahlregelungen mit Digitalanzeige und Rechts-/Linkslaufschaltung.
Die SUPERTRN 700/140 Vario wird durch einen kräftigen 1.000 Watt-Motor angetrieben und bietet eine maximale Drehgröße über dem Schlitten von Ø 165 x 700 mm. Der Spindelbohrungsdurchmesser beträgt 26 mm. Die Maschine ist auch als Solomodell erhältlich und später mit der Fräs- und Bohreinheit MFB 20 Vario ergänzbar. Die 600 Watt starke MFB 20 Vario ermöglicht, unterstützt durch eine digitale Bohrtiefenanzeige, Bohrungen in Stahl bis Ø 20 mm und Gewindebohrungen bis M 14. Für erweiterte Fräsfunktionen ist ein Koordinatentisch erforderlich. Dieser wird, neben weiterem hochwertigem Spezialzubehör für den Ausbau des Bearbeitungszentrums, optional angeboten.
Serienausstattung
- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 700/140 Vario
- Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 700/140 Vario
- Stehlünette für SUPERTURN 700/140 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz 'Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 700/140 Vario
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
