ELMAG Universal-Drehmaschine
Extraschwere Leit- und Zugspindeldrehmaschinen, 5.500 Watt
Dank guter Leistungsdaten und einer optimalen Ausstattung zählen die bewährten INDUSTRIE 250-Modelle mit zu den Favoriten des Drehfachmanns und Werkzeugmachers. Die ideale Bauform mit selbstzentrierender Drehspindel, ein 5.500 Watt kräftiger Antriebsmotor und ein supermassiver Reitstock ermöglichen Drehgrößen über Schlitten von Ø 325 x 1.000, 1.500 bzw. 2.000 mm. Maximaler Drehdurchmesser ist 500 mm, ohne Brücke 630 mm. Eine Spindelbohrung von Ø 65 mm bietet Raum für 2 Zoll Stangenmaterial (60,3 mm).
Die INDUSTRIE 250-Modelle sind sehr gut für die Serienfertigung geeignet. Sie verfügen als erste ihrer Klasse über eine elektromechanische Fußbremse für einen äußerst raschen Drehspindelstopp. Eine einstellbare Rutschkupplung am Werkzeugschlitten schützt die Zug- und Leitspindel vor Überlast. Ein einstellbarer Längsanschlag sorgt für präzisen Vorschubstopp und schützt gegen Drehfutterkollision. Ein Kühlmitteltank mit Pumpe ist im Maschinensockel integriert. Dank der serienmäßigen Ausstattung mit einem Schnellwechsel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige sind die Industrie 250-Modelle optimal für eine effiziente serielle Produktion von Präzisionsteilen geeignet.
Das Modell INDUSTRIE 2000/250 ist mit einem Eingangsantrieb ausgestattet und ermöglicht mit einer Werkzeugschlittengeschwindigkeit von 5 m/min eine deutliche Reduzierung von Nebenzeiten.
Serienausstattung
- inklusive digitaler Positionsanzeige

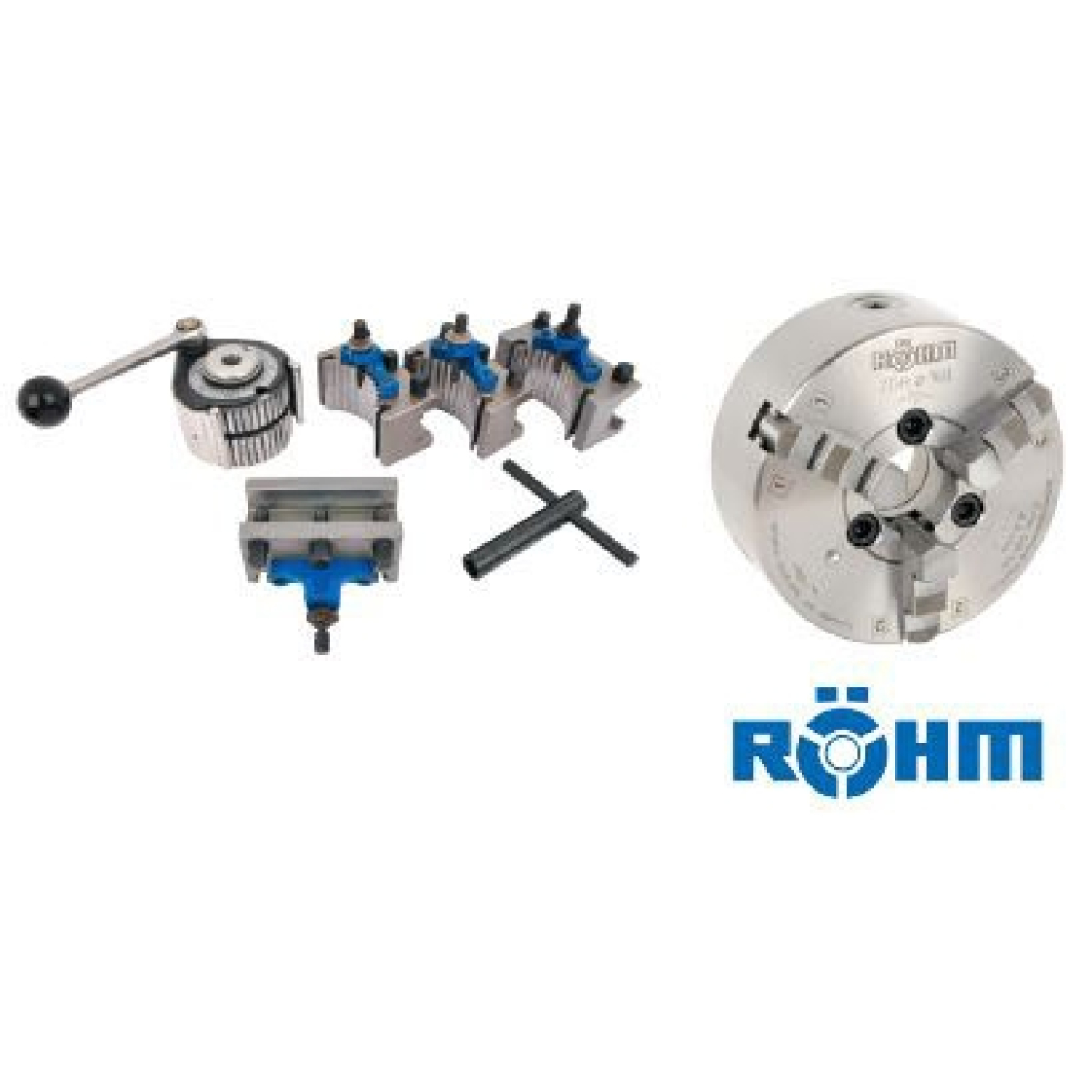

- RÖHM-Dreibacken-Drehfutter Ø 250 mm

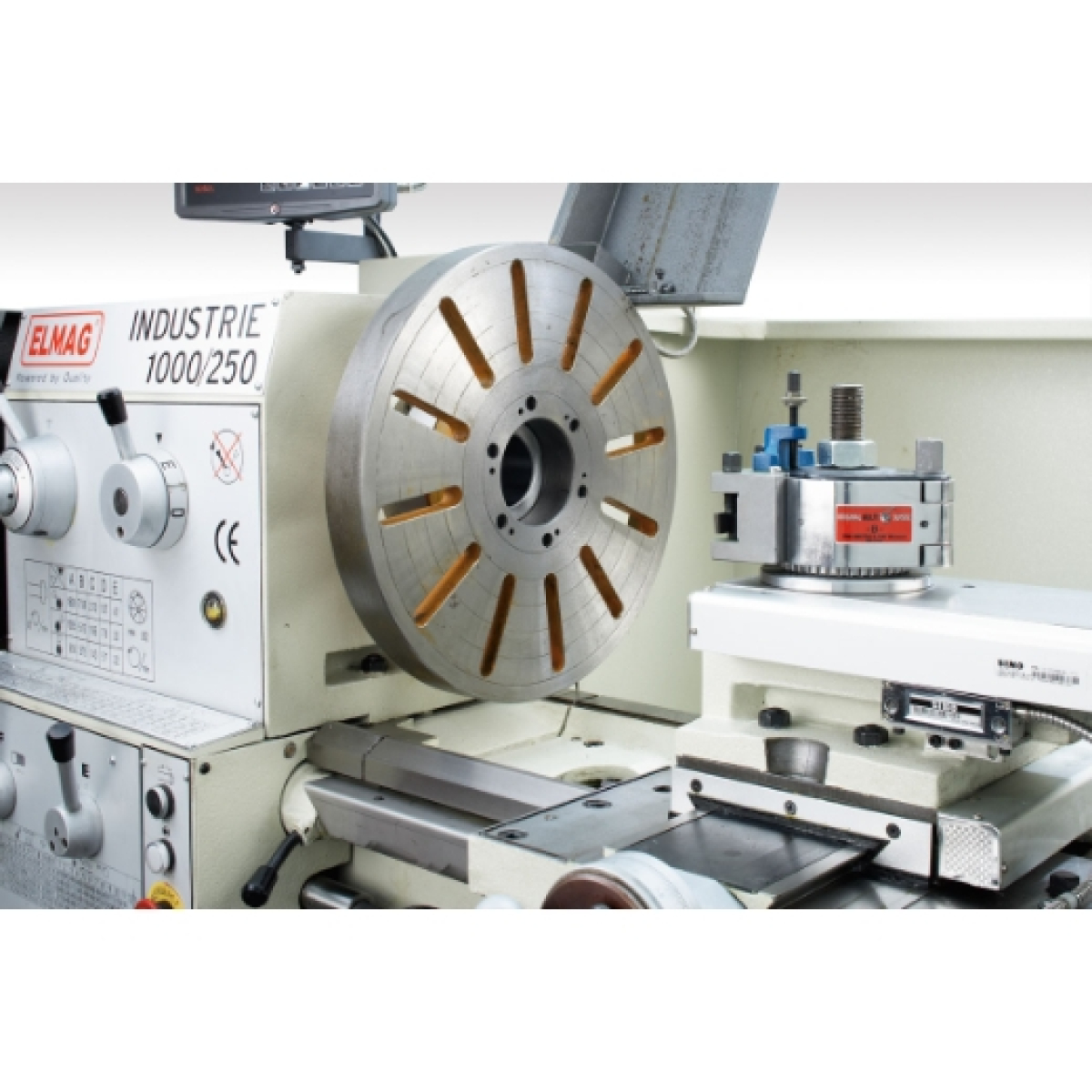

- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 435 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MB
- Gewindeuhr
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Technische Daten:
Spitzenweite: 1500mm
Spitzenhöhe: 250mm
Drehdurchmesser über Bett: 500mm
Drehdurchmesser über Schlitten: 325mm
Drehdurchmesser ohne Brücke: 630mm
Maschinenbettbreite: 330mm
Brückenlänge: 260mm
Querschlittenweg: 300mm
Oberschlittenweg: 130mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: D1 - 6
Spindelaufnahme (Drehspindel): MK 5mm
Spindelbohrung: 65mm
Drehzahl: 22 - 1800UpM
Drehzahlstufen: 15
Längsvorschübe: (66) 0,072 - 4,038mm/U
Quervorschübe: (66) 0,036 - 2,019mm/U
Gewindemaß metrisch: (66) 0,5 - 28mm
metrische Modulgewinde: (33) 0,5 - 3,5mm
Zollgewinde, Gänge G: (66) 1 - 56G/'
Zoll Modulgewinde, Gänge G: (33) 8 - 56G/'
Leitspindelsteigung: 6mm
Leitspindeldurchmesser: 35mm
Pinolenaufnahme: MK 5
Pinolendurchmesser: 65mm
Pinolenweg: 120mm
Motorleistung: 5500W
Eilgangsantrieb: 120W
Kühlmittelpumpe: 125W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 2950mm
Breite (gesamt): 1150mm
Höhe (gesamt): 1800mm
Gewicht: 1830kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Extraschwere Leit- und Zugspindeldrehmaschinen, 5.500 Watt
Dank guter Leistungsdaten und einer optimalen Ausstattung zählen die bewährten INDUSTRIE 250-Modelle mit zu den Favoriten des Drehfachmanns und Werkzeugmachers. Die ideale Bauform mit selbstzentrierender Drehspindel, ein 5.500 Watt kräftiger Antriebsmotor und ein supermassiver Reitstock ermöglichen Drehgrößen über Schlitten von Ø 325 x 1.000, 1.500 bzw. 2.000 mm. Maximaler Drehdurchmesser ist 500 mm, ohne Brücke 630 mm. Eine Spindelbohrung von Ø 65 mm bietet Raum für 2 Zoll Stangenmaterial (60,3 mm).
Die INDUSTRIE 250-Modelle sind sehr gut für die Serienfertigung geeignet. Sie verfügen als erste ihrer Klasse über eine elektromechanische Fußbremse für einen äußerst raschen Drehspindelstopp. Eine einstellbare Rutschkupplung am Werkzeugschlitten schützt die Zug- und Leitspindel vor Überlast. Ein einstellbarer Längsanschlag sorgt für präzisen Vorschubstopp und schützt gegen Drehfutterkollision. Ein Kühlmitteltank mit Pumpe ist im Maschinensockel integriert. Dank der serienmäßigen Ausstattung mit einem Schnellwechsel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige sind die Industrie 250-Modelle optimal für eine effiziente serielle Produktion von Präzisionsteilen geeignet.
Das Modell INDUSTRIE 2000/250 ist mit einem Eingangsantrieb ausgestattet und ermöglicht mit einer Werkzeugschlittengeschwindigkeit von 5 m/min eine deutliche Reduzierung von Nebenzeiten.
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 435 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MB
- Gewindeuhr
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Dank guter Leistungsdaten und einer optimalen Ausstattung zählen die bewährten INDUSTRIE 250-Modelle mit zu den Favoriten des Drehfachmanns und Werkzeugmachers. Die ideale Bauform mit selbstzentrierender Drehspindel, ein 5.500 Watt kräftiger Antriebsmotor und ein supermassiver Reitstock ermöglichen Drehgrößen über Schlitten von Ø 325 x 1.000, 1.500 bzw. 2.000 mm. Maximaler Drehdurchmesser ist 500 mm, ohne Brücke 630 mm. Eine Spindelbohrung von Ø 65 mm bietet Raum für 2 Zoll Stangenmaterial (60,3 mm).
Die INDUSTRIE 250-Modelle sind sehr gut für die Serienfertigung geeignet. Sie verfügen als erste ihrer Klasse über eine elektromechanische Fußbremse für einen äußerst raschen Drehspindelstopp. Eine einstellbare Rutschkupplung am Werkzeugschlitten schützt die Zug- und Leitspindel vor Überlast. Ein einstellbarer Längsanschlag sorgt für präzisen Vorschubstopp und schützt gegen Drehfutterkollision. Ein Kühlmitteltank mit Pumpe ist im Maschinensockel integriert. Dank der serienmäßigen Ausstattung mit einem Schnellwechsel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige sind die Industrie 250-Modelle optimal für eine effiziente serielle Produktion von Präzisionsteilen geeignet.
Das Modell INDUSTRIE 2000/250 ist mit einem Eingangsantrieb ausgestattet und ermöglicht mit einer Werkzeugschlittengeschwindigkeit von 5 m/min eine deutliche Reduzierung von Nebenzeiten.
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 435 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MB
- Gewindeuhr
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Technische Daten:
Spitzenweite: 1500mm
Spitzenhöhe: 250mm
Drehdurchmesser über Bett: 500mm
Drehdurchmesser über Schlitten: 325mm
Drehdurchmesser ohne Brücke: 630mm
Maschinenbettbreite: 330mm
Brückenlänge: 260mm
Querschlittenweg: 300mm
Oberschlittenweg: 130mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: D1 - 6
Spindelaufnahme (Drehspindel): MK 5mm
Spindelbohrung: 65mm
Drehzahl: 22 - 1800UpM
Drehzahlstufen: 15
Längsvorschübe: (66) 0,072 - 4,038mm/U
Quervorschübe: (66) 0,036 - 2,019mm/U
Gewindemaß metrisch: (66) 0,5 - 28mm
metrische Modulgewinde: (33) 0,5 - 3,5mm
Zollgewinde, Gänge G: (66) 1 - 56G/'
Zoll Modulgewinde, Gänge G: (33) 8 - 56G/'
Leitspindelsteigung: 6mm
Leitspindeldurchmesser: 35mm
Pinolenaufnahme: MK 5
Pinolendurchmesser: 65mm
Pinolenweg: 120mm
Motorleistung: 5500W
Eilgangsantrieb: 120W
Kühlmittelpumpe: 125W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 2950mm
Breite (gesamt): 1150mm
Höhe (gesamt): 1800mm
Gewicht: 1830kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Extraschwere Leit- und Zugspindeldrehmaschinen, 5.500 Watt
Dank guter Leistungsdaten und einer optimalen Ausstattung zählen die bewährten INDUSTRIE 250-Modelle mit zu den Favoriten des Drehfachmanns und Werkzeugmachers. Die ideale Bauform mit selbstzentrierender Drehspindel, ein 5.500 Watt kräftiger Antriebsmotor und ein supermassiver Reitstock ermöglichen Drehgrößen über Schlitten von Ø 325 x 1.000, 1.500 bzw. 2.000 mm. Maximaler Drehdurchmesser ist 500 mm, ohne Brücke 630 mm. Eine Spindelbohrung von Ø 65 mm bietet Raum für 2 Zoll Stangenmaterial (60,3 mm).
Die INDUSTRIE 250-Modelle sind sehr gut für die Serienfertigung geeignet. Sie verfügen als erste ihrer Klasse über eine elektromechanische Fußbremse für einen äußerst raschen Drehspindelstopp. Eine einstellbare Rutschkupplung am Werkzeugschlitten schützt die Zug- und Leitspindel vor Überlast. Ein einstellbarer Längsanschlag sorgt für präzisen Vorschubstopp und schützt gegen Drehfutterkollision. Ein Kühlmitteltank mit Pumpe ist im Maschinensockel integriert. Dank der serienmäßigen Ausstattung mit einem Schnellwechsel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige sind die Industrie 250-Modelle optimal für eine effiziente serielle Produktion von Präzisionsteilen geeignet.
Das Modell INDUSTRIE 2000/250 ist mit einem Eingangsantrieb ausgestattet und ermöglicht mit einer Werkzeugschlittengeschwindigkeit von 5 m/min eine deutliche Reduzierung von Nebenzeiten.
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 435 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MB
- Gewindeuhr
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
