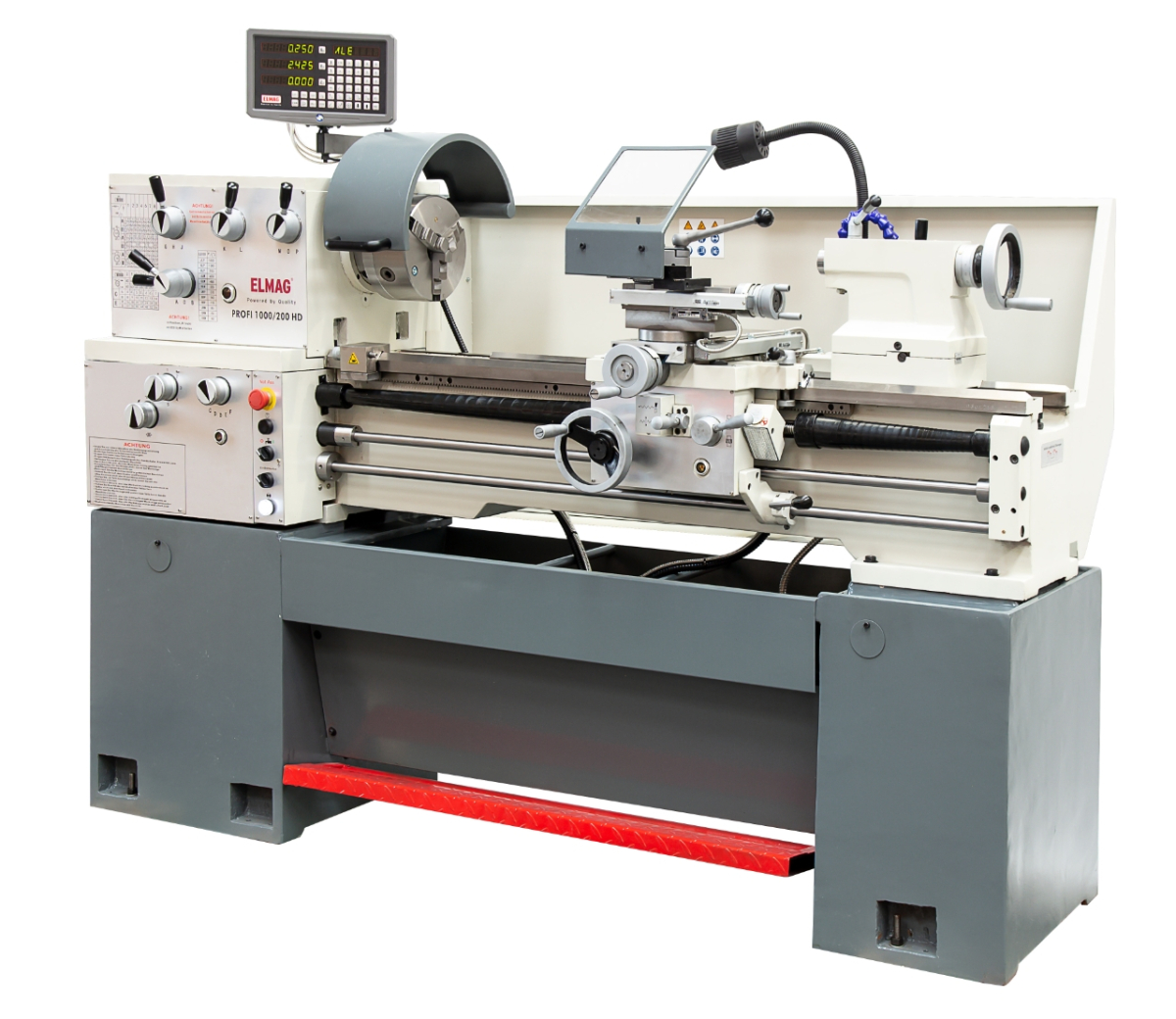

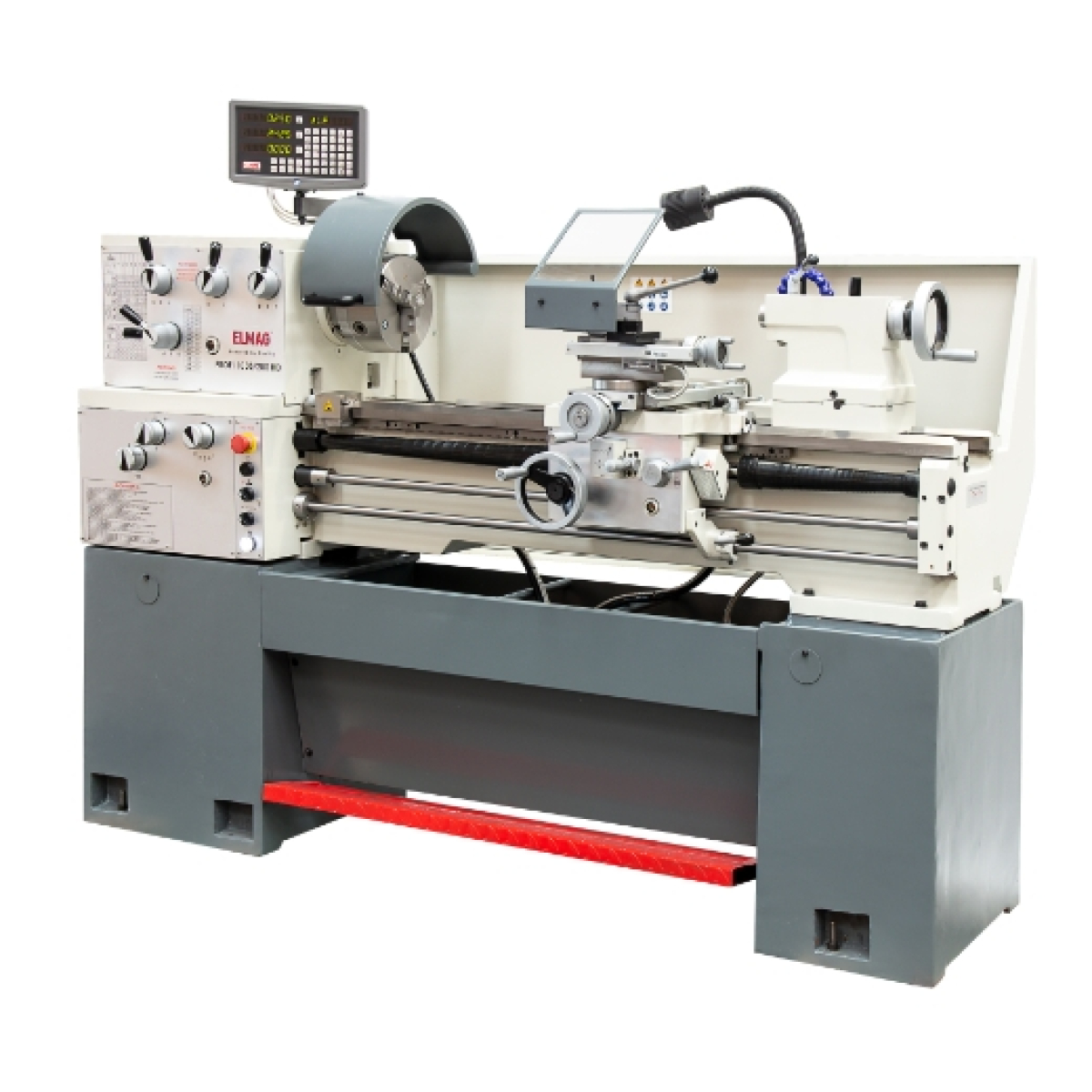

ELMAG Universal-Drehmaschine
Serienausstattung

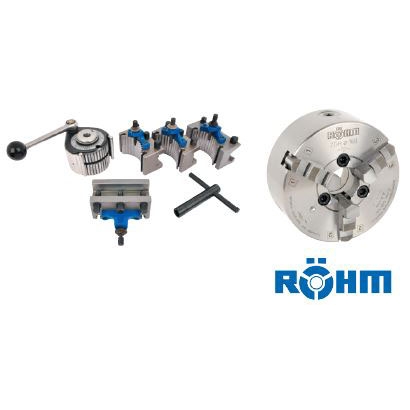

- RÖHM-Dreibacken-Drehfutter Ø 200 mm
- Vierbacken-Planscheibenfutter Ø 200 mm
- Aufspannscheibe Ø 320 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 4
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set ME
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
- Stechwerkzeugsortiment inkl. Stechleisten und Platten, 6-tlg.
- Abstechhalter 16 x 16 mm, Länge 125 mm
- Messer zu Abstechhalter 16 x 16 mm
Technische Daten:
Spitzenweite: 1000mm
Spitzenhöhe: 200mm
Drehdurchmesser über Bett: 400mm
Drehdurchmesser über Schlitten: 214mm
Drehdurchmesser ohne Brücke: 570mm
Brückenlänge: 278mm
Querschlittenweg: 235mm
Oberschlittenweg: 125mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: D1 - 6
Spindelaufnahme (Drehspindel): MK 6mm
Spindelbohrung: 51mm
Drehzahl: 40 - 1700UpM
Drehzahlstufen: 12
Längsvorschübe: (48) 0,023 - 0,347mm/U
Quervorschübe: (48) 0,04 - 0,603mm/U
Gewindemaß metrisch: (48) 0,4 - 7mm
metrische Modulgewinde: (48) 0,4 - 7mm
Zollgewinde, Gänge G: (32) 4 - 56G/'
Zoll Modulgewinde, Gänge G: (32) 4 - 56G/'
Leitspindelsteigung: 4mm
Leitspindeldurchmesser: 22mm
Pinolenaufnahme: MK 4
Pinolendurchmesser: 50mm
Pinolenweg: 100mm
Motorleistung: 3000W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 1680mm
Höhe (gesamt): 1235mm
Gewicht: 1200kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Serienausstattung
- RÖHM-Dreibacken-Drehfutter Ø 200 mm
- Vierbacken-Planscheibenfutter Ø 200 mm
- Aufspannscheibe Ø 320 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 4
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set ME
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
- Stechwerkzeugsortiment inkl. Stechleisten und Platten, 6-tlg.
- Abstechhalter 16 x 16 mm, Länge 125 mm
- Messer zu Abstechhalter 16 x 16 mm
- RÖHM-Dreibacken-Drehfutter Ø 200 mm
- Vierbacken-Planscheibenfutter Ø 200 mm
- Aufspannscheibe Ø 320 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 4
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set ME
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
- Stechwerkzeugsortiment inkl. Stechleisten und Platten, 6-tlg.
- Abstechhalter 16 x 16 mm, Länge 125 mm
- Messer zu Abstechhalter 16 x 16 mm
Technische Daten:
Spitzenweite: 1000mm
Spitzenhöhe: 200mm
Drehdurchmesser über Bett: 400mm
Drehdurchmesser über Schlitten: 214mm
Drehdurchmesser ohne Brücke: 570mm
Brückenlänge: 278mm
Querschlittenweg: 235mm
Oberschlittenweg: 125mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: D1 - 6
Spindelaufnahme (Drehspindel): MK 6mm
Spindelbohrung: 51mm
Drehzahl: 40 - 1700UpM
Drehzahlstufen: 12
Längsvorschübe: (48) 0,023 - 0,347mm/U
Quervorschübe: (48) 0,04 - 0,603mm/U
Gewindemaß metrisch: (48) 0,4 - 7mm
metrische Modulgewinde: (48) 0,4 - 7mm
Zollgewinde, Gänge G: (32) 4 - 56G/'
Zoll Modulgewinde, Gänge G: (32) 4 - 56G/'
Leitspindelsteigung: 4mm
Leitspindeldurchmesser: 22mm
Pinolenaufnahme: MK 4
Pinolendurchmesser: 50mm
Pinolenweg: 100mm
Motorleistung: 3000W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 1680mm
Höhe (gesamt): 1235mm
Gewicht: 1200kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Serienausstattung
- RÖHM-Dreibacken-Drehfutter Ø 200 mm
- Vierbacken-Planscheibenfutter Ø 200 mm
- Aufspannscheibe Ø 320 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 4
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set ME
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
- Stechwerkzeugsortiment inkl. Stechleisten und Platten, 6-tlg.
- Abstechhalter 16 x 16 mm, Länge 125 mm
- Messer zu Abstechhalter 16 x 16 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
