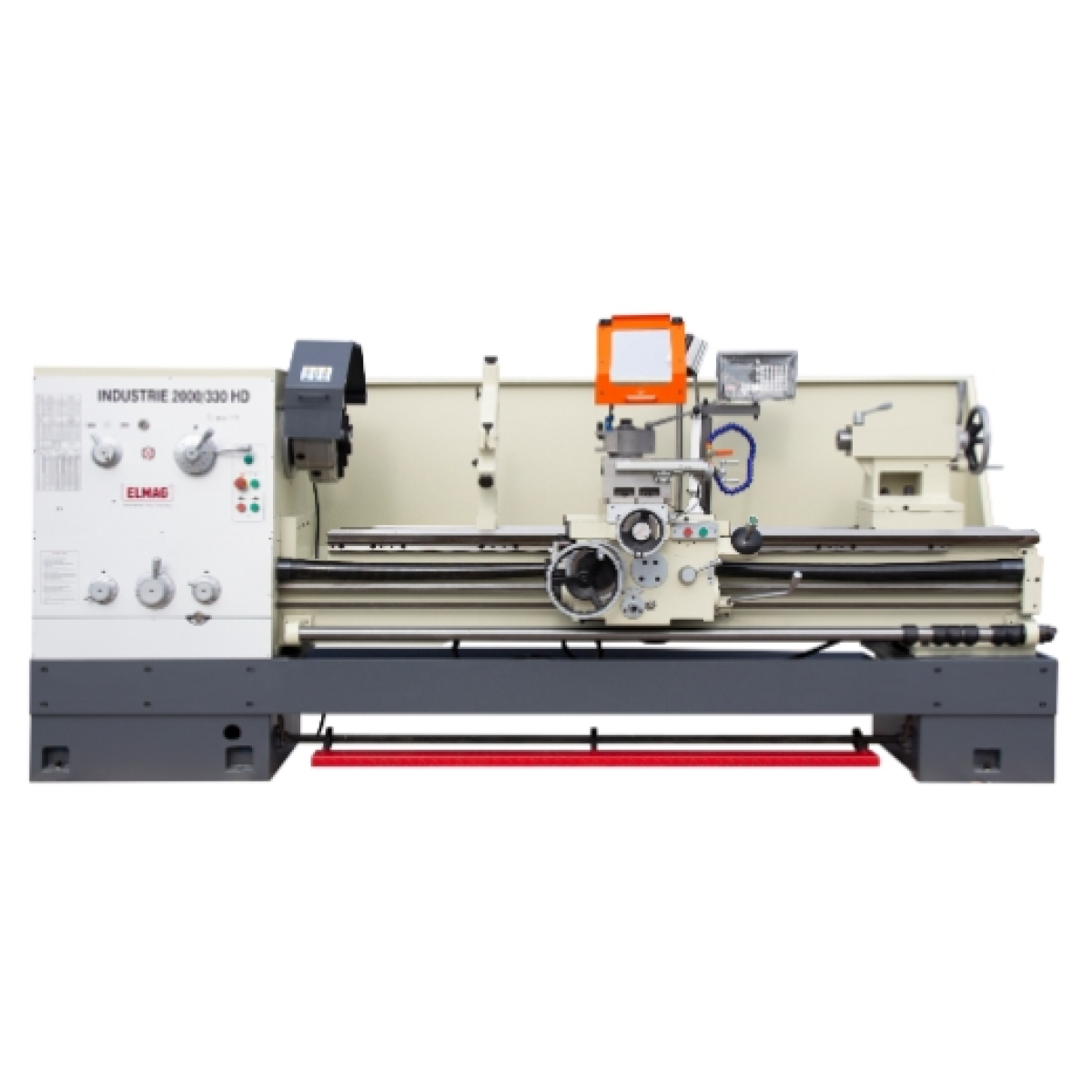

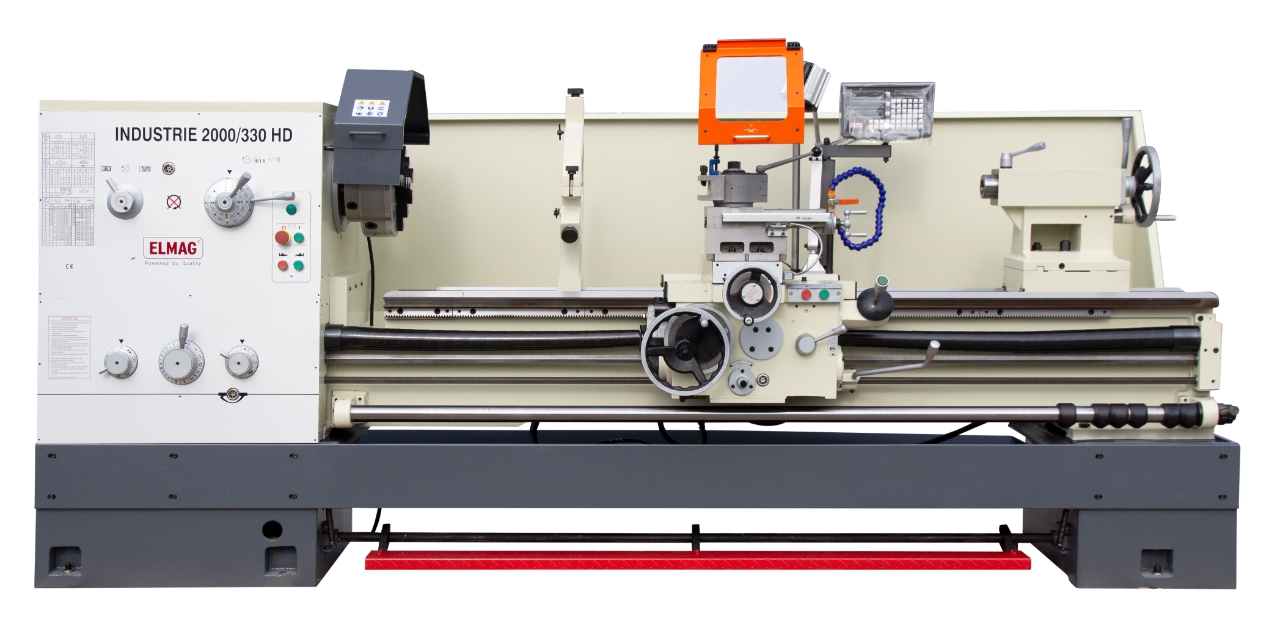

ELMAG Universal-Drehmaschine
Produktbeschreibung
Die Universaldrehmaschinen INDUSTRIE 330 HD sind die richtige Antwort, wenn es um die präzise Bearbeitung von extra schweren, großen Maschinen-, Stahl-, Behälterbau- und Gussformteilen geht. Mit vier Spitzenmodellen dieser mächtigen Maschinenklasse bietet ELMAG® eine perfekte Auswahl an.
Ein superstarkes Antriebsaggregat liefert 7.500 Watt Power für ein leicht schaltbares Hochleistungs-Spindelgetriebe mit 12 Drehzahlstufen im bzw. gegen den Uhrzeigersinn. Eine Öldruckschmierung sorgt für höchste Präzision und Laufruhe der Drehspindel. Alle Getrieberäder bestehen aus
gehärtetem Chromnickelstahl, sind präzisionsgeschliffen, besonders langlebig und laufruhig.
Superharte, präzisionsgeschliffene Prismenführungen (> HB 400) tragen einen, den Anforderungen entsprechend, schweren Werkzeugschlitten. Dank eines Eilgangsmotors ist er mühelos und rasch verschiebbar. Die Zugspindelschaltung erfolgt über eine einstellbare Rutschkupplung. Der massive Reitstock wird mittels eines Kurbelvortriebs bewegt und besitzt eine Einstellvorrichtung für den Pinolenvorschub. Die INDUSTRIE 330-HD-Modelle sind sehr gut für einen Plug&Play-Start ausgestattet, u.a. mit einem Schnellwechel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige für höchste Präzision und Effizienz bei der Einzelteil- und Serienfertigung.
Spezielles
- Elektromagnetische Drehspindel-Fußbremse
- Längs- und Querschlitten mit Eilgangsantrieb
- Zugspindel mit einstellbarer Rutschkupplung
- Leitspindel mit Überlastschutz
- Werkzeugschlitten mit Zentralschmierung
- Längsanschlag für Automatikstopp
- Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- mit digitaler Positionsanzeige
Standards
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen gehärtet (> HB 400) und präzisionsgeschliffen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Drehspindel mit Öldruckschmierung
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Schaltwelle für Drehspindel-Rechts- und Linkslauf
- Vorschubumkehrschaltung
- Werkzeugschlitten mit Schlossmutter und Zentralschmierung
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung und Kurbelvortrieb
- Drehmaschinengenauigkeit nach DIN 8606
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 315 mm
- Vierbacken-Planscheibenfutter Ø 400 mm
- Aufspannscheibe Ø 610 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MC
- Gewindeuhr und Wechselrädersatz
- LED-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz „Camlock“ 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Technische Daten:
Spitzenweite: 2000mm
Spitzenhöhe: 330mm
Drehdurchmesser über Bett: 660mm
Drehdurchmesser über Schlitten: 420mm
Drehdurchmesser ohne Brücke: 870mm
Maschinenbettbreite: 400mm
Brückenlänge: 230mm
Querschlittenweg: 360mm
Oberschlittenweg: 145mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: D1 - 8
Spindelaufnahme (Drehspindel): MK 6mm
Spindelbohrung: 105mm
Drehzahl: 36 - 1600UpM
Drehzahlstufen: 12
Längsvorschübe: (52) 0,063 - 2mm/U
Quervorschübe: (52) 0,027 - 1,07mm/U
Gewindemaß metrisch: (22) 1 - 14mm
metrische Modulgewinde: (18) 0,5 - 4mm
Zollgewinde, Gänge G: (28) 1/4 - 56G/'
Zoll Modulgewinde, Gänge G: (24) 1/4 - 56G/'
Leitspindelsteigung: 12mm
Leitspindeldurchmesser: 40mm
Pinolenaufnahme: MK 5
Pinolendurchmesser: 75mm
Pinolenweg: 150mm
Motorleistung: 7500W
Eilgangsantrieb: 250W
Kühlmittelpumpe: 125W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3500mm
Breite (gesamt): 1100mm
Höhe (gesamt): 2450mm
Gewicht: 3400kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Produktbeschreibung
Die Universaldrehmaschinen INDUSTRIE 330 HD sind die richtige Antwort, wenn es um die präzise Bearbeitung von extra schweren, großen Maschinen-, Stahl-, Behälterbau- und Gussformteilen geht. Mit vier Spitzenmodellen dieser mächtigen Maschinenklasse bietet ELMAG® eine perfekte Auswahl an.
Ein superstarkes Antriebsaggregat liefert 7.500 Watt Power für ein leicht schaltbares Hochleistungs-Spindelgetriebe mit 12 Drehzahlstufen im bzw. gegen den Uhrzeigersinn. Eine Öldruckschmierung sorgt für höchste Präzision und Laufruhe der Drehspindel. Alle Getrieberäder bestehen aus
gehärtetem Chromnickelstahl, sind präzisionsgeschliffen, besonders langlebig und laufruhig.
Superharte, präzisionsgeschliffene Prismenführungen (> HB 400) tragen einen, den Anforderungen entsprechend, schweren Werkzeugschlitten. Dank eines Eilgangsmotors ist er mühelos und rasch verschiebbar. Die Zugspindelschaltung erfolgt über eine einstellbare Rutschkupplung. Der massive Reitstock wird mittels eines Kurbelvortriebs bewegt und besitzt eine Einstellvorrichtung für den Pinolenvorschub. Die INDUSTRIE 330-HD-Modelle sind sehr gut für einen Plug&Play-Start ausgestattet, u.a. mit einem Schnellwechel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige für höchste Präzision und Effizienz bei der Einzelteil- und Serienfertigung.
Spezielles
- Elektromagnetische Drehspindel-Fußbremse
- Längs- und Querschlitten mit Eilgangsantrieb
- Zugspindel mit einstellbarer Rutschkupplung
- Leitspindel mit Überlastschutz
- Werkzeugschlitten mit Zentralschmierung
- Längsanschlag für Automatikstopp
- Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- mit digitaler Positionsanzeige
Standards
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen gehärtet (> HB 400) und präzisionsgeschliffen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Drehspindel mit Öldruckschmierung
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Schaltwelle für Drehspindel-Rechts- und Linkslauf
- Vorschubumkehrschaltung
- Werkzeugschlitten mit Schlossmutter und Zentralschmierung
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung und Kurbelvortrieb
- Drehmaschinengenauigkeit nach DIN 8606
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 315 mm
- Vierbacken-Planscheibenfutter Ø 400 mm
- Aufspannscheibe Ø 610 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MC
- Gewindeuhr und Wechselrädersatz
- LED-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock“ 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Die Universaldrehmaschinen INDUSTRIE 330 HD sind die richtige Antwort, wenn es um die präzise Bearbeitung von extra schweren, großen Maschinen-, Stahl-, Behälterbau- und Gussformteilen geht. Mit vier Spitzenmodellen dieser mächtigen Maschinenklasse bietet ELMAG® eine perfekte Auswahl an.
Ein superstarkes Antriebsaggregat liefert 7.500 Watt Power für ein leicht schaltbares Hochleistungs-Spindelgetriebe mit 12 Drehzahlstufen im bzw. gegen den Uhrzeigersinn. Eine Öldruckschmierung sorgt für höchste Präzision und Laufruhe der Drehspindel. Alle Getrieberäder bestehen aus
gehärtetem Chromnickelstahl, sind präzisionsgeschliffen, besonders langlebig und laufruhig.
Superharte, präzisionsgeschliffene Prismenführungen (> HB 400) tragen einen, den Anforderungen entsprechend, schweren Werkzeugschlitten. Dank eines Eilgangsmotors ist er mühelos und rasch verschiebbar. Die Zugspindelschaltung erfolgt über eine einstellbare Rutschkupplung. Der massive Reitstock wird mittels eines Kurbelvortriebs bewegt und besitzt eine Einstellvorrichtung für den Pinolenvorschub. Die INDUSTRIE 330-HD-Modelle sind sehr gut für einen Plug&Play-Start ausgestattet, u.a. mit einem Schnellwechel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige für höchste Präzision und Effizienz bei der Einzelteil- und Serienfertigung.
Spezielles
- Elektromagnetische Drehspindel-Fußbremse
- Längs- und Querschlitten mit Eilgangsantrieb
- Zugspindel mit einstellbarer Rutschkupplung
- Leitspindel mit Überlastschutz
- Werkzeugschlitten mit Zentralschmierung
- Längsanschlag für Automatikstopp
- Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- mit digitaler Positionsanzeige
Standards
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen gehärtet (> HB 400) und präzisionsgeschliffen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Drehspindel mit Öldruckschmierung
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Schaltwelle für Drehspindel-Rechts- und Linkslauf
- Vorschubumkehrschaltung
- Werkzeugschlitten mit Schlossmutter und Zentralschmierung
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung und Kurbelvortrieb
- Drehmaschinengenauigkeit nach DIN 8606
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 315 mm
- Vierbacken-Planscheibenfutter Ø 400 mm
- Aufspannscheibe Ø 610 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MC
- Gewindeuhr und Wechselrädersatz
- LED-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz „Camlock“ 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Technische Daten:
Spitzenweite: 2000mm
Spitzenhöhe: 330mm
Drehdurchmesser über Bett: 660mm
Drehdurchmesser über Schlitten: 420mm
Drehdurchmesser ohne Brücke: 870mm
Maschinenbettbreite: 400mm
Brückenlänge: 230mm
Querschlittenweg: 360mm
Oberschlittenweg: 145mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: D1 - 8
Spindelaufnahme (Drehspindel): MK 6mm
Spindelbohrung: 105mm
Drehzahl: 36 - 1600UpM
Drehzahlstufen: 12
Längsvorschübe: (52) 0,063 - 2mm/U
Quervorschübe: (52) 0,027 - 1,07mm/U
Gewindemaß metrisch: (22) 1 - 14mm
metrische Modulgewinde: (18) 0,5 - 4mm
Zollgewinde, Gänge G: (28) 1/4 - 56G/'
Zoll Modulgewinde, Gänge G: (24) 1/4 - 56G/'
Leitspindelsteigung: 12mm
Leitspindeldurchmesser: 40mm
Pinolenaufnahme: MK 5
Pinolendurchmesser: 75mm
Pinolenweg: 150mm
Motorleistung: 7500W
Eilgangsantrieb: 250W
Kühlmittelpumpe: 125W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3500mm
Breite (gesamt): 1100mm
Höhe (gesamt): 2450mm
Gewicht: 3400kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Produktbeschreibung
Die Universaldrehmaschinen INDUSTRIE 330 HD sind die richtige Antwort, wenn es um die präzise Bearbeitung von extra schweren, großen Maschinen-, Stahl-, Behälterbau- und Gussformteilen geht. Mit vier Spitzenmodellen dieser mächtigen Maschinenklasse bietet ELMAG® eine perfekte Auswahl an.
Ein superstarkes Antriebsaggregat liefert 7.500 Watt Power für ein leicht schaltbares Hochleistungs-Spindelgetriebe mit 12 Drehzahlstufen im bzw. gegen den Uhrzeigersinn. Eine Öldruckschmierung sorgt für höchste Präzision und Laufruhe der Drehspindel. Alle Getrieberäder bestehen aus
gehärtetem Chromnickelstahl, sind präzisionsgeschliffen, besonders langlebig und laufruhig.
Superharte, präzisionsgeschliffene Prismenführungen (> HB 400) tragen einen, den Anforderungen entsprechend, schweren Werkzeugschlitten. Dank eines Eilgangsmotors ist er mühelos und rasch verschiebbar. Die Zugspindelschaltung erfolgt über eine einstellbare Rutschkupplung. Der massive Reitstock wird mittels eines Kurbelvortriebs bewegt und besitzt eine Einstellvorrichtung für den Pinolenvorschub. Die INDUSTRIE 330-HD-Modelle sind sehr gut für einen Plug&Play-Start ausgestattet, u.a. mit einem Schnellwechel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige für höchste Präzision und Effizienz bei der Einzelteil- und Serienfertigung.
Spezielles
- Elektromagnetische Drehspindel-Fußbremse
- Längs- und Querschlitten mit Eilgangsantrieb
- Zugspindel mit einstellbarer Rutschkupplung
- Leitspindel mit Überlastschutz
- Werkzeugschlitten mit Zentralschmierung
- Längsanschlag für Automatikstopp
- Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- mit digitaler Positionsanzeige
Standards
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen gehärtet (> HB 400) und präzisionsgeschliffen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Drehspindel mit Öldruckschmierung
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Schaltwelle für Drehspindel-Rechts- und Linkslauf
- Vorschubumkehrschaltung
- Werkzeugschlitten mit Schlossmutter und Zentralschmierung
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung und Kurbelvortrieb
- Drehmaschinengenauigkeit nach DIN 8606
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 315 mm
- Vierbacken-Planscheibenfutter Ø 400 mm
- Aufspannscheibe Ø 610 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MC
- Gewindeuhr und Wechselrädersatz
- LED-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock“ 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
Hersteller:
ELMAG Entwicklungs und Handels GmbH
Hannesgrub Nord 19
4911 Ried
Österreich
+43 7752 80881
+43 7752 80880
office@elmag.at
Bei Fragen zum Produkt über "Kontakt" hier im Shop.
Hannesgrub Nord 19
4911 Ried
Österreich
+43 7752 80881
+43 7752 80880
office@elmag.at
Bei Fragen zum Produkt über "Kontakt" hier im Shop.
