ELMAG Universal-Drehmaschine
Produktbeschreibung

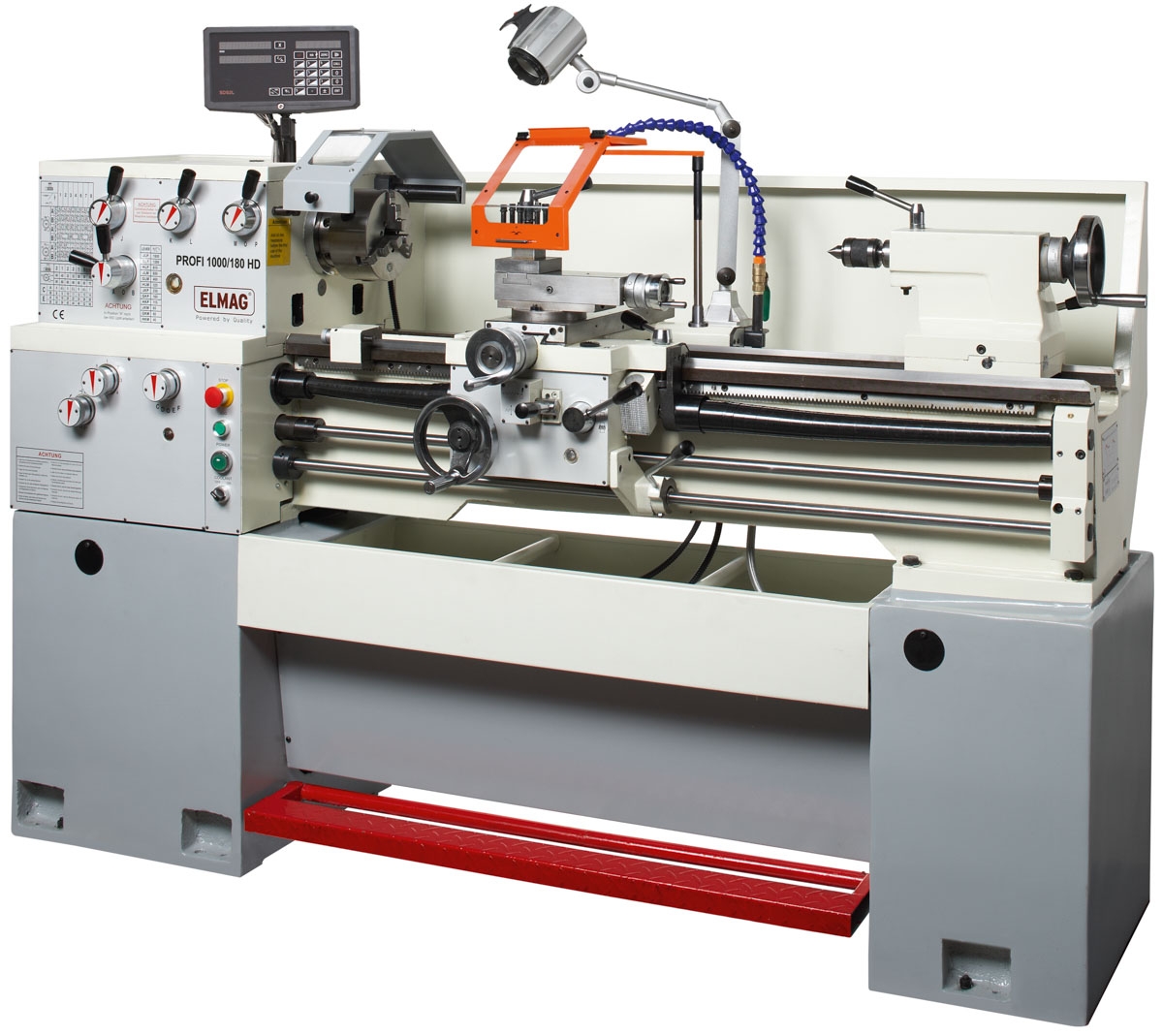

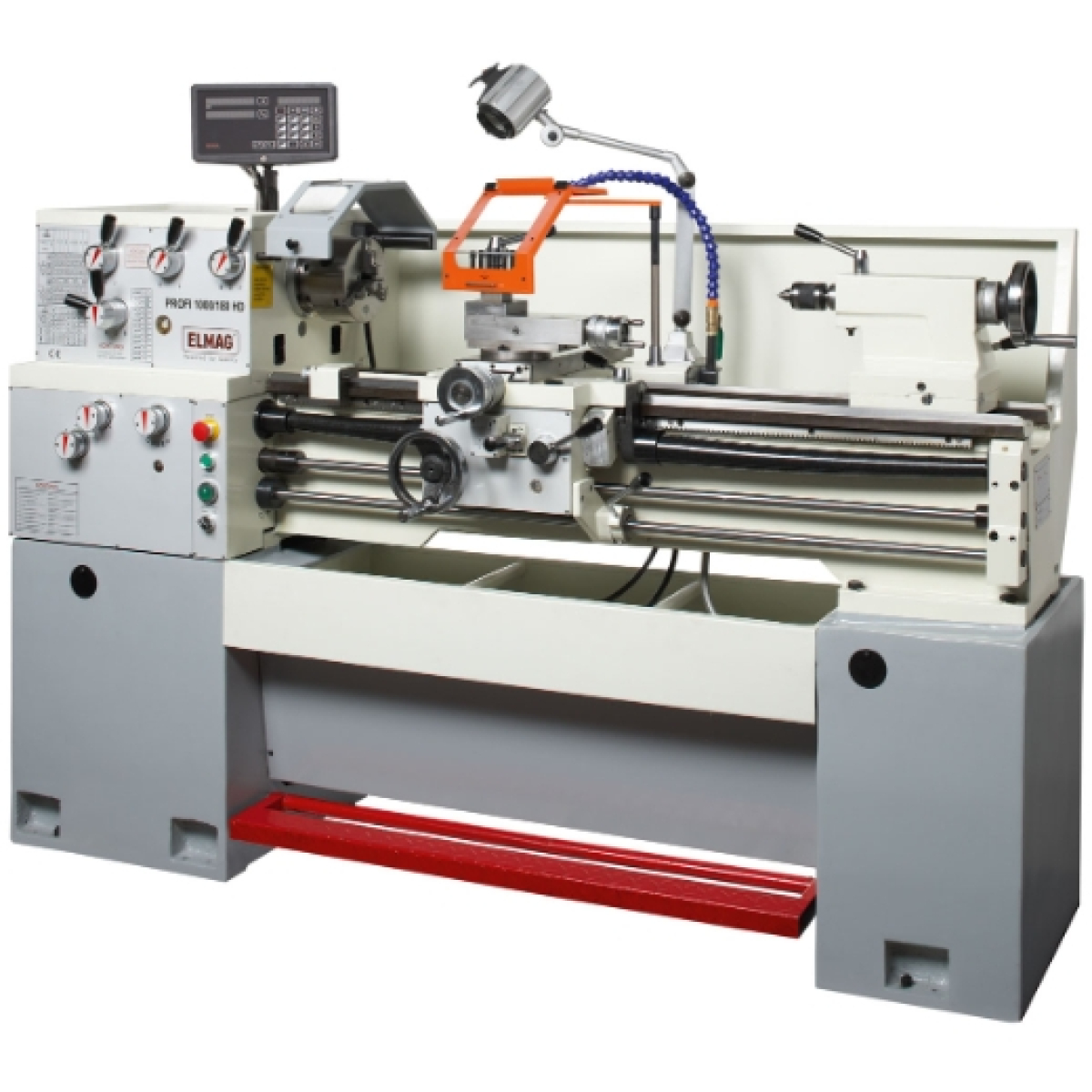

Das Modell PROFI 1000/180 HD ist eine robuste, mittelschwere Leit- und Zugspindeldrehmaschine mit schwerem, Schwingungsdämpfendem Graugusssockel und Maschinenbett.
Die dank Präzisionslagerung und 1.200 kg Gewicht besonders laufruhige Maschine ist für den anspruchsvollen Dauerbetrieb konzipiert. Sie ermöglicht eine Drehgrößenfertigung über Schlitten bis Ø 210 x 1.000 mm. Der maximale Drehdurchmesser beträgt 360 mm. Nach Ausbau der Maschinebrücke ist die Fertigung von Werkstücken bis Ø 508 mm möglich. Ideal auch der extra große Spindelbohrungsdurchmesser von 40 mm.
Die PROFI 1000/180 HD wird durch einen 2.400 Watt-Motor angetrieben, bietet 12 Drehzahl- und 42 Vorschubstufen sowie 128 Gewindesteigungen. Eine mechanische Spindelbremse sorgt für raschen Spindelstopp und trägt zu guten Leistungszahlen bei. Der Tank und die Pumpe eines Kühlmittelsystems sind im Maschinensockel integriert.
Optimale Sicherheit bieten ein Positionsanschlag gegen Drehfutterkollision, ein Drehfutterschutz mit Sicherheitsschalter, ein Überlastschutz der Vorschübe, ein Nullspannungsauslöser als Schutz vor selbsttätigem Wiederanlauf nach Stromausfall und ein Not-Aus-Taster. Für höchste Präzision und einen effizienten Serieneinsatz der Maschine werden eine digitale Positionsanzeige und die Verwendung eines Schnellwechsel-Stahlhalter-Sets empfohlen. Beides ist optional erhältlich.
Serienausstattung

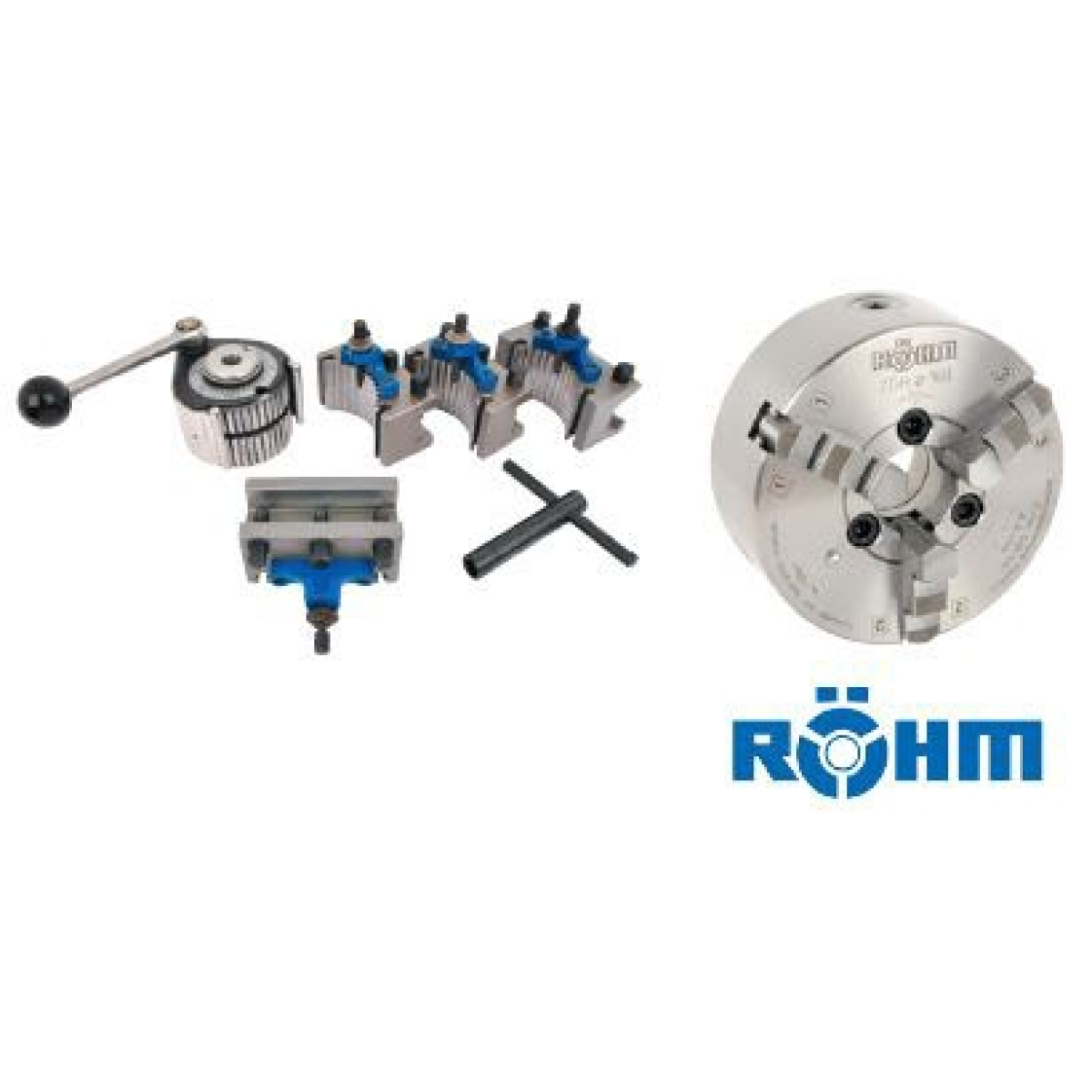

- RÖHM-Dreibacken-Drehfutter Ø 160 mm
- Vierbacken-Planscheibenfutter Ø 200 mm
- Aufspannscheibe Ø 320 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 3
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set ME
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
- Drehmeißel-Satz „Camlock“ 16 x 16 mm, 7-teilig
- Abstechhalter 16 x 16 mm, Länge 125 mm
- Messer zu Abstechhalter 16 x 16 mm
Technische Daten:
Spitzenweite: 1000mm
Spitzenhöhe: 180mm
Drehdurchmesser über Bett: 360mm
Drehdurchmesser über Schlitten: 210mm
Drehdurchmesser ohne Brücke: 508mm
Brückenlänge: 235mm
Querschlittenweg: 170mm
Oberschlittenweg: 100mm
Drehmeißelquerschnitt, max.: 16x16mm
Drehfutteraufnahme: D1 - 4
Spindelaufnahme (Drehspindel): MK 5mm
Spindelbohrung: 40mm
Drehzahl: 40 - 1800UpM
Drehzahlstufen: 12
Längsvorschübe: (42) 0,043 - 0,653mm/U
Quervorschübe: (42) 0,024 - 0,359mm/U
Gewindemaß metrisch: (37) 0,4 - 7mm
metrische Modulgewinde: (23) 0,45 - 7,5mm
Zollgewinde, Gänge G: (28) 4 - 56G/'
Zoll Modulgewinde, Gänge G: (40) 4 - 112G/'
Leitspindelsteigung: 4mm
Leitspindeldurchmesser: 22mm
Pinolenaufnahme: MK 3
Pinolendurchmesser: 45mm
Pinolenweg: 120mm
Motorleistung: 2400W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 1900mm
Höhe (gesamt): 1170mm
Gewicht: 1200kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Produktbeschreibung
Das Modell PROFI 1000/180 HD ist eine robuste, mittelschwere Leit- und Zugspindeldrehmaschine mit schwerem, Schwingungsdämpfendem Graugusssockel und Maschinenbett.
Die dank Präzisionslagerung und 1.200 kg Gewicht besonders laufruhige Maschine ist für den anspruchsvollen Dauerbetrieb konzipiert. Sie ermöglicht eine Drehgrößenfertigung über Schlitten bis Ø 210 x 1.000 mm. Der maximale Drehdurchmesser beträgt 360 mm. Nach Ausbau der Maschinebrücke ist die Fertigung von Werkstücken bis Ø 508 mm möglich. Ideal auch der extra große Spindelbohrungsdurchmesser von 40 mm.
Die PROFI 1000/180 HD wird durch einen 2.400 Watt-Motor angetrieben, bietet 12 Drehzahl- und 42 Vorschubstufen sowie 128 Gewindesteigungen. Eine mechanische Spindelbremse sorgt für raschen Spindelstopp und trägt zu guten Leistungszahlen bei. Der Tank und die Pumpe eines Kühlmittelsystems sind im Maschinensockel integriert.
Optimale Sicherheit bieten ein Positionsanschlag gegen Drehfutterkollision, ein Drehfutterschutz mit Sicherheitsschalter, ein Überlastschutz der Vorschübe, ein Nullspannungsauslöser als Schutz vor selbsttätigem Wiederanlauf nach Stromausfall und ein Not-Aus-Taster. Für höchste Präzision und einen effizienten Serieneinsatz der Maschine werden eine digitale Positionsanzeige und die Verwendung eines Schnellwechsel-Stahlhalter-Sets empfohlen. Beides ist optional erhältlich.
Serienausstattung
- RÖHM-Dreibacken-Drehfutter Ø 160 mm
- Vierbacken-Planscheibenfutter Ø 200 mm
- Aufspannscheibe Ø 320 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 3
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set ME
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
- Drehmeißel-Satz 'Camlock“ 16 x 16 mm, 7-teilig
- Abstechhalter 16 x 16 mm, Länge 125 mm
- Messer zu Abstechhalter 16 x 16 mm
Das Modell PROFI 1000/180 HD ist eine robuste, mittelschwere Leit- und Zugspindeldrehmaschine mit schwerem, Schwingungsdämpfendem Graugusssockel und Maschinenbett.
Die dank Präzisionslagerung und 1.200 kg Gewicht besonders laufruhige Maschine ist für den anspruchsvollen Dauerbetrieb konzipiert. Sie ermöglicht eine Drehgrößenfertigung über Schlitten bis Ø 210 x 1.000 mm. Der maximale Drehdurchmesser beträgt 360 mm. Nach Ausbau der Maschinebrücke ist die Fertigung von Werkstücken bis Ø 508 mm möglich. Ideal auch der extra große Spindelbohrungsdurchmesser von 40 mm.
Die PROFI 1000/180 HD wird durch einen 2.400 Watt-Motor angetrieben, bietet 12 Drehzahl- und 42 Vorschubstufen sowie 128 Gewindesteigungen. Eine mechanische Spindelbremse sorgt für raschen Spindelstopp und trägt zu guten Leistungszahlen bei. Der Tank und die Pumpe eines Kühlmittelsystems sind im Maschinensockel integriert.
Optimale Sicherheit bieten ein Positionsanschlag gegen Drehfutterkollision, ein Drehfutterschutz mit Sicherheitsschalter, ein Überlastschutz der Vorschübe, ein Nullspannungsauslöser als Schutz vor selbsttätigem Wiederanlauf nach Stromausfall und ein Not-Aus-Taster. Für höchste Präzision und einen effizienten Serieneinsatz der Maschine werden eine digitale Positionsanzeige und die Verwendung eines Schnellwechsel-Stahlhalter-Sets empfohlen. Beides ist optional erhältlich.
Serienausstattung
- RÖHM-Dreibacken-Drehfutter Ø 160 mm
- Vierbacken-Planscheibenfutter Ø 200 mm
- Aufspannscheibe Ø 320 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 3
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set ME
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
- Drehmeißel-Satz „Camlock“ 16 x 16 mm, 7-teilig
- Abstechhalter 16 x 16 mm, Länge 125 mm
- Messer zu Abstechhalter 16 x 16 mm
Technische Daten:
Spitzenweite: 1000mm
Spitzenhöhe: 180mm
Drehdurchmesser über Bett: 360mm
Drehdurchmesser über Schlitten: 210mm
Drehdurchmesser ohne Brücke: 508mm
Brückenlänge: 235mm
Querschlittenweg: 170mm
Oberschlittenweg: 100mm
Drehmeißelquerschnitt, max.: 16x16mm
Drehfutteraufnahme: D1 - 4
Spindelaufnahme (Drehspindel): MK 5mm
Spindelbohrung: 40mm
Drehzahl: 40 - 1800UpM
Drehzahlstufen: 12
Längsvorschübe: (42) 0,043 - 0,653mm/U
Quervorschübe: (42) 0,024 - 0,359mm/U
Gewindemaß metrisch: (37) 0,4 - 7mm
metrische Modulgewinde: (23) 0,45 - 7,5mm
Zollgewinde, Gänge G: (28) 4 - 56G/'
Zoll Modulgewinde, Gänge G: (40) 4 - 112G/'
Leitspindelsteigung: 4mm
Leitspindeldurchmesser: 22mm
Pinolenaufnahme: MK 3
Pinolendurchmesser: 45mm
Pinolenweg: 120mm
Motorleistung: 2400W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 1900mm
Höhe (gesamt): 1170mm
Gewicht: 1200kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Produktbeschreibung
Das Modell PROFI 1000/180 HD ist eine robuste, mittelschwere Leit- und Zugspindeldrehmaschine mit schwerem, Schwingungsdämpfendem Graugusssockel und Maschinenbett.
Die dank Präzisionslagerung und 1.200 kg Gewicht besonders laufruhige Maschine ist für den anspruchsvollen Dauerbetrieb konzipiert. Sie ermöglicht eine Drehgrößenfertigung über Schlitten bis Ø 210 x 1.000 mm. Der maximale Drehdurchmesser beträgt 360 mm. Nach Ausbau der Maschinebrücke ist die Fertigung von Werkstücken bis Ø 508 mm möglich. Ideal auch der extra große Spindelbohrungsdurchmesser von 40 mm.
Die PROFI 1000/180 HD wird durch einen 2.400 Watt-Motor angetrieben, bietet 12 Drehzahl- und 42 Vorschubstufen sowie 128 Gewindesteigungen. Eine mechanische Spindelbremse sorgt für raschen Spindelstopp und trägt zu guten Leistungszahlen bei. Der Tank und die Pumpe eines Kühlmittelsystems sind im Maschinensockel integriert.
Optimale Sicherheit bieten ein Positionsanschlag gegen Drehfutterkollision, ein Drehfutterschutz mit Sicherheitsschalter, ein Überlastschutz der Vorschübe, ein Nullspannungsauslöser als Schutz vor selbsttätigem Wiederanlauf nach Stromausfall und ein Not-Aus-Taster. Für höchste Präzision und einen effizienten Serieneinsatz der Maschine werden eine digitale Positionsanzeige und die Verwendung eines Schnellwechsel-Stahlhalter-Sets empfohlen. Beides ist optional erhältlich.
Serienausstattung
- RÖHM-Dreibacken-Drehfutter Ø 160 mm
- Vierbacken-Planscheibenfutter Ø 200 mm
- Aufspannscheibe Ø 320 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 3
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set ME
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
- Drehmeißel-Satz 'Camlock“ 16 x 16 mm, 7-teilig
- Abstechhalter 16 x 16 mm, Länge 125 mm
- Messer zu Abstechhalter 16 x 16 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
