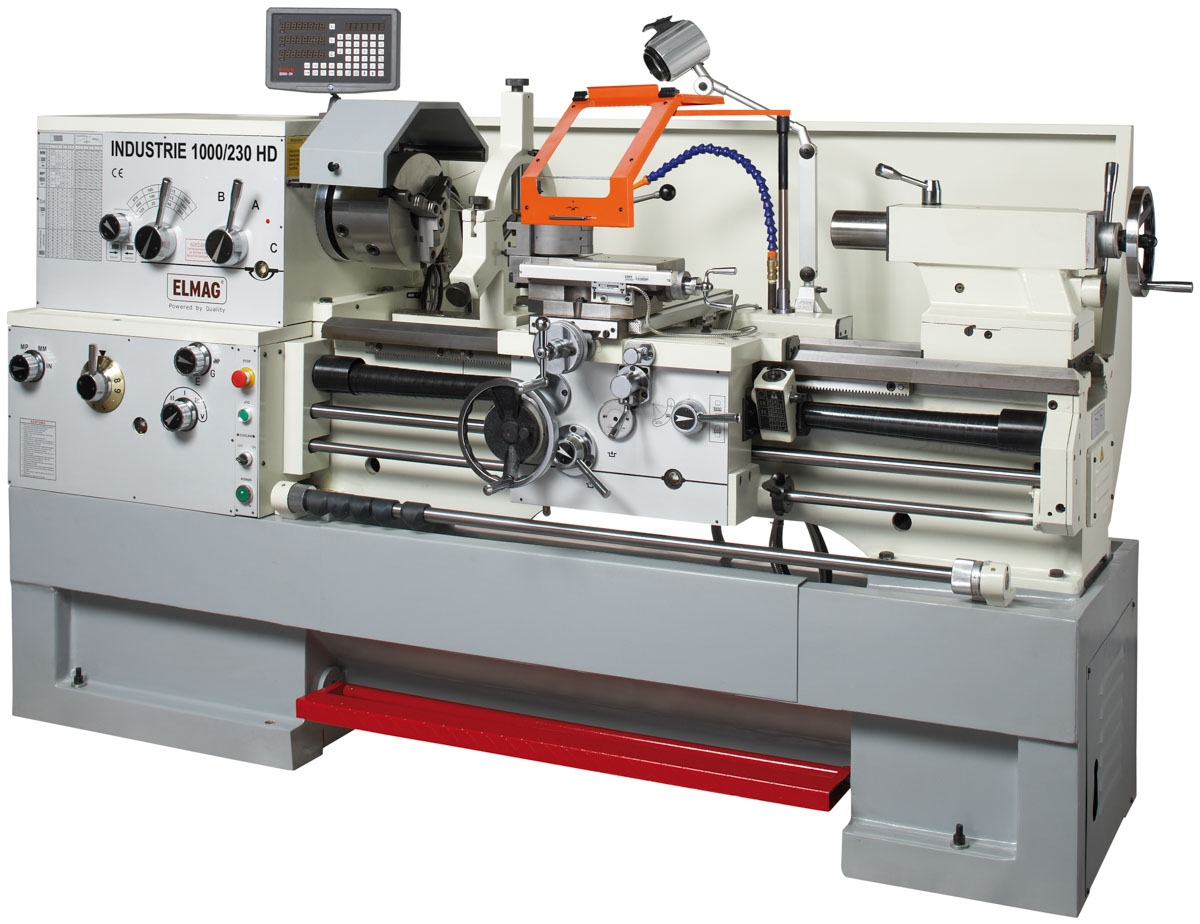

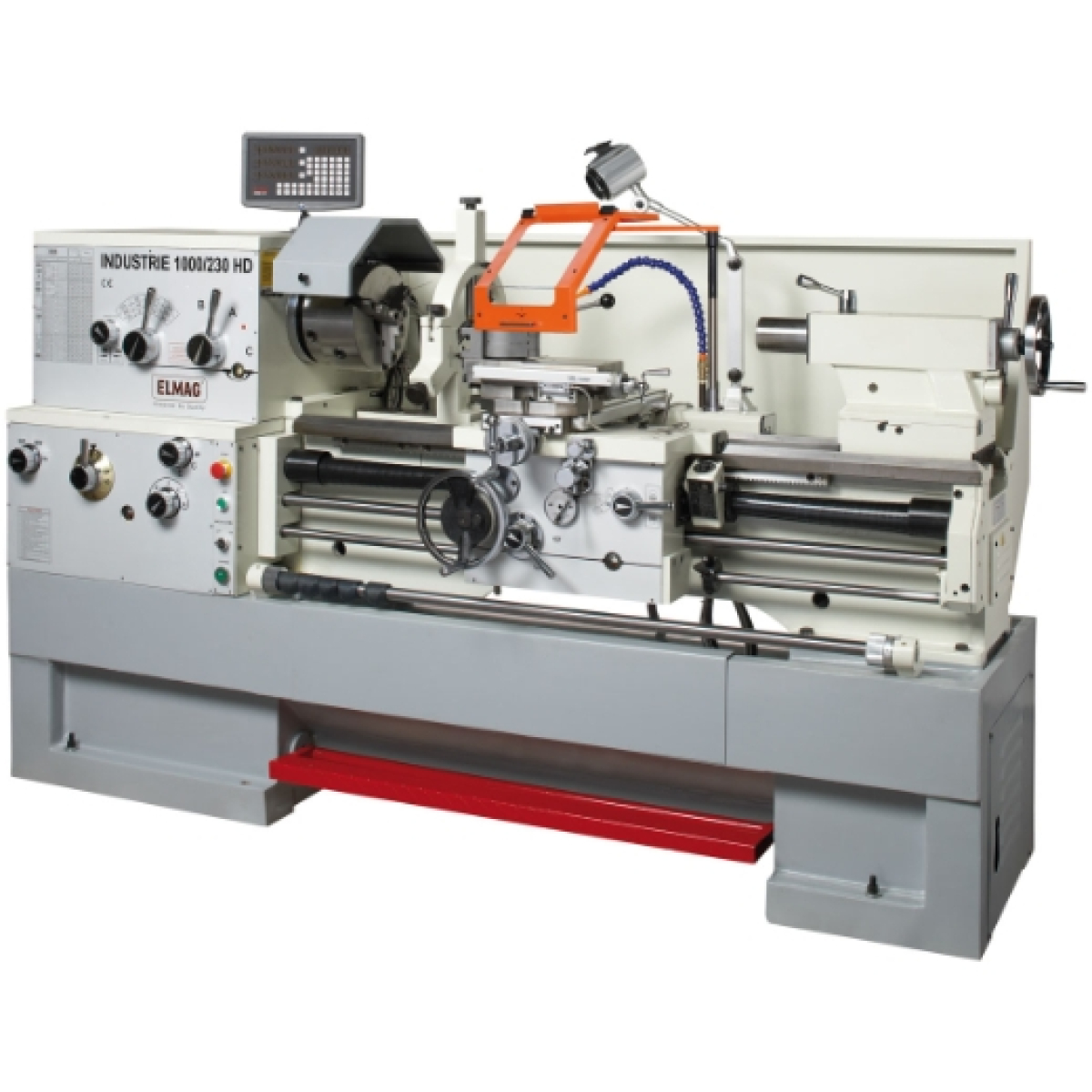

ELMAG Universal-Drehmaschine
CE'-konforme Maschinen mit höchster Sicherheit und Maschinengenauigkeit nach DIN
Leistungsstark und robust für Gewerbe & Industrie
Kühlmittelbehälter und -pumpe im Maschinensockel integriert
Technische Daten:
Spitzenweite: 2000mm
Spitzenhöhe: 230mm
Drehdurchmesser über Bett: 460mm
Drehdurchmesser über Schlitten: 290mm
Drehdurchmesser ohne Brücke: 700mm
Maschinenbettbreite: 340mm
Brückenlänge: 200mm
Querschlittenweg: 280mm
Oberschlittenweg: 100mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: D1 - 8
Spindelaufnahme (Drehspindel): MK 7mm
Spindelbohrung: 80mm
Drehzahl: 25 - 1800UpM
Drehzahlstufen: 12
Längsvorschübe: (170) 0,04 - 2,46mm/U
Quervorschübe: (170) 0,02 - 1,23mm/U
Gewindemaß metrisch: (24) 0,5 - 20mm
metrische Modulgewinde: (20) 0,25 - 10mm
Zollgewinde, Gänge G: (61) 1-5 / 8-72G/'
Zoll Modulgewinde, Gänge G: (45) 3-1 / 4-96G/'
Leitspindelsteigung: 6mm
Leitspindeldurchmesser: 40mm
Pinolenaufnahme: MK 5
Pinolendurchmesser: 75mm
Pinolenweg: 130mm
Motorleistung: 5500W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3310mm
Höhe (gesamt): 1295mm
Gewicht: 3055kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Schwere Leit- und Zugspindeldrehmaschinen, 5.500 Watt
Die Qualität der INDUSTRIE 230 HD-Modelle wird bereits beim Einschalten klar: Kaum hörbares Antriebsgeräusch. Keine Vibrationen bei großen Schnitttiefen. In der Tat sind die 230 HD-Modelle mit 2.635, 2.835 bzw. 3.055 kg die schwersten ihrer Klasse und dank ihrer extrem robusten Bauweise - z.B. hoch-frequenzgehärtete Prismenführungen - bestens für den Schwerlast- und Dauerbetrieb geeignet.
Die 230 HD bieten mit 80 mm eine extra große Spindelbohrung für die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll Durchmesser (76,1 mm). Eine Drehgröße über Schlitten von Ø 290 x 1.000, 1.500 bzw. 2.000 mm und ein maximaler Drehdurchmesser von 460 bzw. 700 mm lassen für den Maschinen-, Stahl-, Anlagen- und Werkzeugbau kaum Wünsche offen - ebenso 12 Drehzahlen für 170 Längs- und Quervorschübe sowie 150 Leitspindelsteigungen für metrische und Zollgewinde.
Besonderer Vorteil: Keine externen Wechselräder, dafür eine komfortabel bedienbare Vorgelegeschaltung am Getriebegehäuse. Der Werkzeugschlitten der 230 HD-Modelle ist mit einem zeitsparenden Vorschub-Abschaltmechanismus und mit einer dreistufigen Einstellwelle ausgestattet. Gegen Überlast schützt eine einstellbare Zugspindel-Rutschkupplung. Eine mechanische Drehspindel-Fußbremse und ein Kühlmittelsystem runden das Bild dieser Hochleistungsmaschine ab.
Alle 230 HD-Modelle sind sehr umfangreich ausgestattet und werden mit einem Schnellwechsel-Stahlhalter-Set für raschen Drehmeißelwechsel und einer digitalen Positionsanzeige geliefert.
Serienausstattung

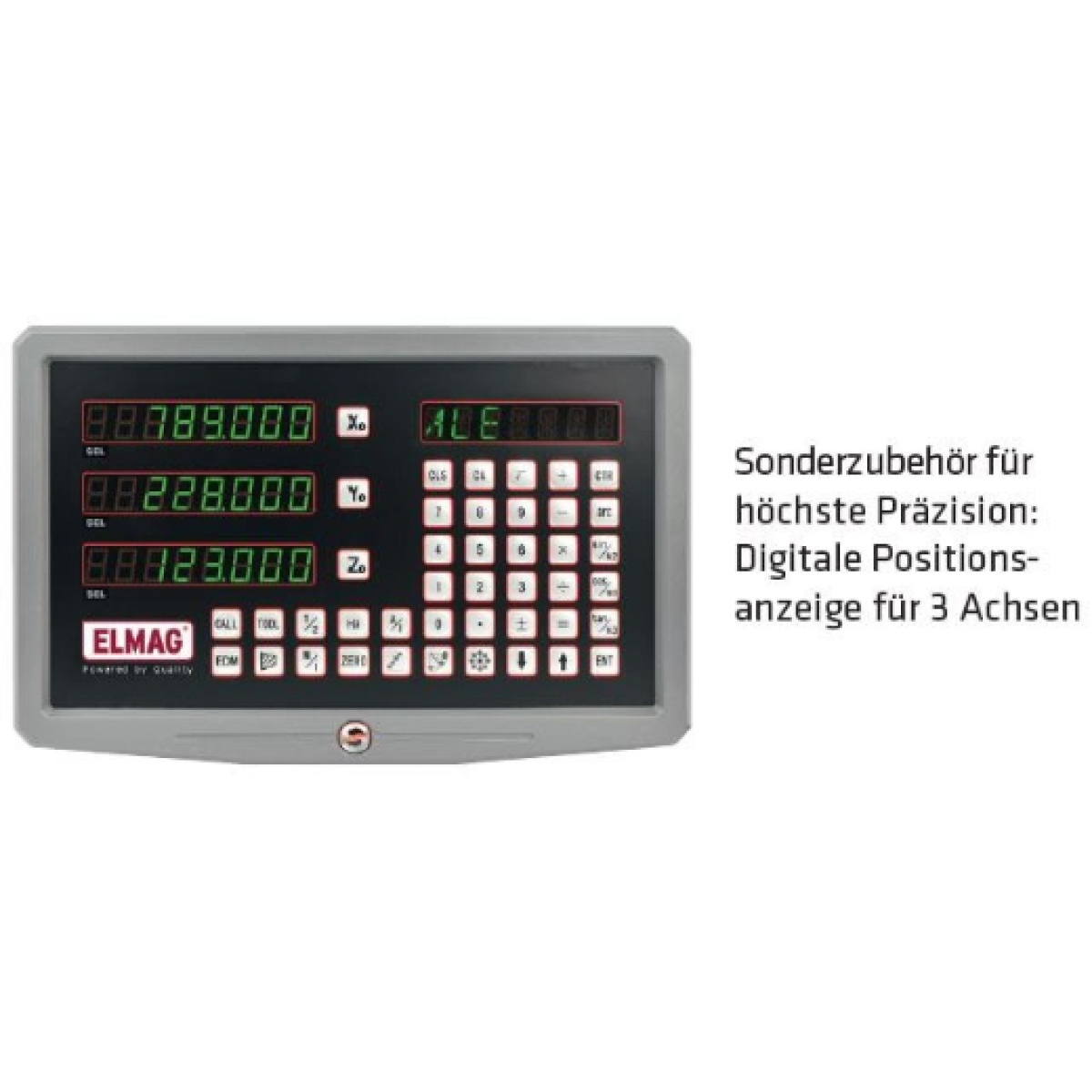

- inklusive digitaler Positionsanzeige

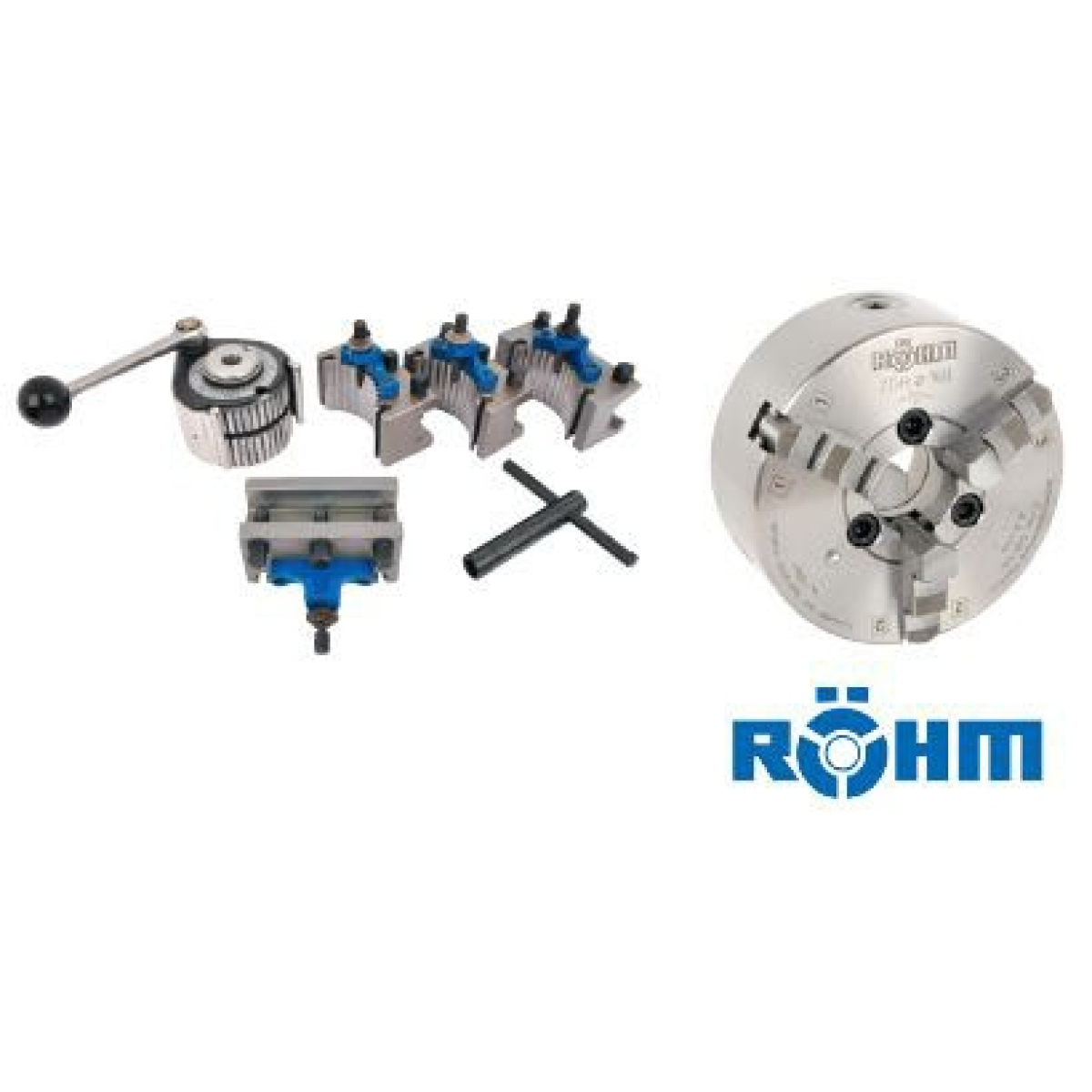

- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 350 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MB
- Gewindeuhr
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Leistungsstark und robust für Gewerbe & Industrie
Kühlmittelbehälter und -pumpe im Maschinensockel integriert
Technische Daten:
Spitzenweite: 2000mm
Spitzenhöhe: 230mm
Drehdurchmesser über Bett: 460mm
Drehdurchmesser über Schlitten: 290mm
Drehdurchmesser ohne Brücke: 700mm
Maschinenbettbreite: 340mm
Brückenlänge: 200mm
Querschlittenweg: 280mm
Oberschlittenweg: 100mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: D1 - 8
Spindelaufnahme (Drehspindel): MK 7mm
Spindelbohrung: 80mm
Drehzahl: 25 - 1800UpM
Drehzahlstufen: 12
Längsvorschübe: (170) 0,04 - 2,46mm/U
Quervorschübe: (170) 0,02 - 1,23mm/U
Gewindemaß metrisch: (24) 0,5 - 20mm
metrische Modulgewinde: (20) 0,25 - 10mm
Zollgewinde, Gänge G: (61) 1-5 / 8-72G/'
Zoll Modulgewinde, Gänge G: (45) 3-1 / 4-96G/'
Leitspindelsteigung: 6mm
Leitspindeldurchmesser: 40mm
Pinolenaufnahme: MK 5
Pinolendurchmesser: 75mm
Pinolenweg: 130mm
Motorleistung: 5500W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3310mm
Höhe (gesamt): 1295mm
Gewicht: 3055kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Schwere Leit- und Zugspindeldrehmaschinen, 5.500 Watt
Die Qualität der INDUSTRIE 230 HD-Modelle wird bereits beim Einschalten klar: Kaum hörbares Antriebsgeräusch. Keine Vibrationen bei großen Schnitttiefen. In der Tat sind die 230 HD-Modelle mit 2.635, 2.835 bzw. 3.055 kg die schwersten ihrer Klasse und dank ihrer extrem robusten Bauweise - z.B. hoch-frequenzgehärtete Prismenführungen - bestens für den Schwerlast- und Dauerbetrieb geeignet.
Die 230 HD bieten mit 80 mm eine extra große Spindelbohrung für die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll Durchmesser (76,1 mm). Eine Drehgröße über Schlitten von Ø 290 x 1.000, 1.500 bzw. 2.000 mm und ein maximaler Drehdurchmesser von 460 bzw. 700 mm lassen für den Maschinen-, Stahl-, Anlagen- und Werkzeugbau kaum Wünsche offen - ebenso 12 Drehzahlen für 170 Längs- und Quervorschübe sowie 150 Leitspindelsteigungen für metrische und Zollgewinde.
Besonderer Vorteil: Keine externen Wechselräder, dafür eine komfortabel bedienbare Vorgelegeschaltung am Getriebegehäuse. Der Werkzeugschlitten der 230 HD-Modelle ist mit einem zeitsparenden Vorschub-Abschaltmechanismus und mit einer dreistufigen Einstellwelle ausgestattet. Gegen Überlast schützt eine einstellbare Zugspindel-Rutschkupplung. Eine mechanische Drehspindel-Fußbremse und ein Kühlmittelsystem runden das Bild dieser Hochleistungsmaschine ab.
Alle 230 HD-Modelle sind sehr umfangreich ausgestattet und werden mit einem Schnellwechsel-Stahlhalter-Set für raschen Drehmeißelwechsel und einer digitalen Positionsanzeige geliefert.
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 350 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MB
- Gewindeuhr
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
