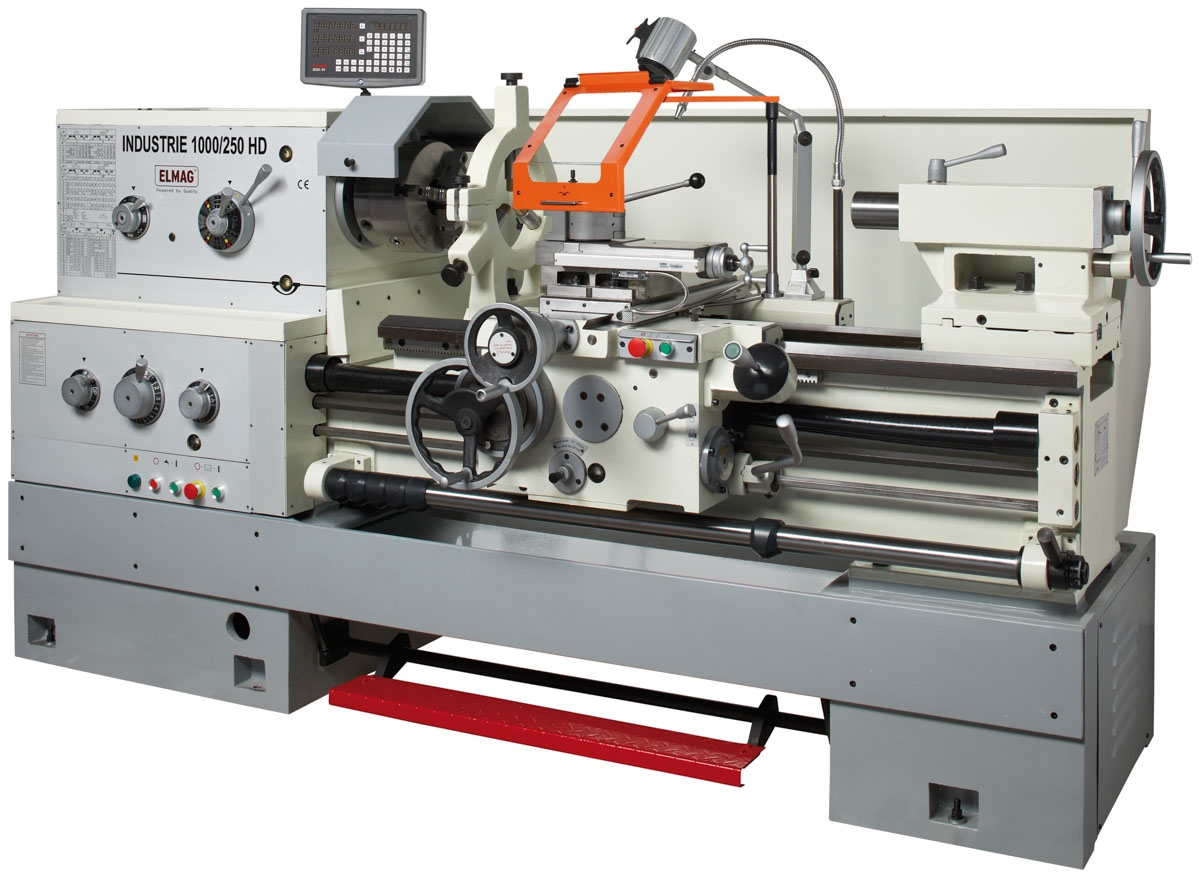

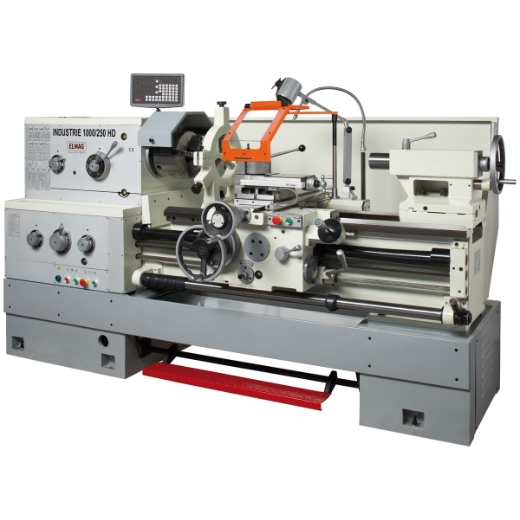

ELMAG Universal-Drehmaschine
Superschwere Leistungsmodelle, 7.500 Watt
7.500 Watt Antriebsleistung für schwere Zerspannung und eine überzeugend robuste Bauweise für den Schwerlast- und Dauerbetrieb - die INDUSTRIE 250 HD-Modelle lassen auch bei großen Werkstücken und bei mehr als 10 mm Spantiefe keine stücken und bei mehr als 10 mm Spantiefe keine Vibrationen erkennen. Dabei sind diese laufruhigen Universaldrehmaschinen mit selbstzentrirender Drehspindel genau so gut für die Produktion kleiner Präzisionsdrehteile und Feingewinde geeignet.
Die INDUSTRIE 250 HD-Modelle bieten einen Drehdurchmesser von maximal 500 mm, ohne Brücke 720 mm. Eine Spindelbohrung Ø 80 mm ermöglicht die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll (76,1 mm). Das mit einer Kupplung ausgestattete Drehspindelgetriebe liefert 24 einstellbare Drehzahlstufen. 80 Längs- und Quervorschübe und 179 Gewindesteigungen metrisch und Zoll decken den üblichen Bedarf von Maschinen-, Stahl-, Behälter- und Anlagenbaubetrieben. Am Werkzeugschlitten bietet ein neu entwickelter Joystick höchsten Komfort für eine sichere Ansteuerung des Längs- und Quervorschubs. Ein Eilgangsantrieb mit einer Längs- bzw. Querschnittengeschwindigkeit von 4,5 bzw. 1,9 m/min. ermöglicht eine deutliche Reduzierung von Nebenzeiten.
Die INDUSTRIE 250-Modelle sind mit einer mechanischen Drehspindel-Fußbremse ausgestattet. Ideal für eine effiziente Serienfertigung sind flexibel einstellbare Schaltelemente für Vorschub-Automatikstopp, ein im Lieferumfang enthaltener Schnellwechsel-Stahlhalter für raschen Drehmeißelwechsel und eine digitale Positionsanzeige.
Serienausstattung
- inklusive digitaler Positionsanzeige

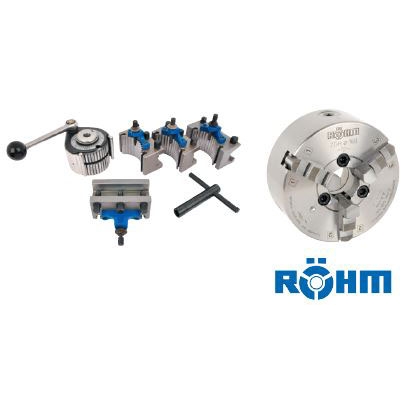

- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 435 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MC
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Technische Daten:
Spitzenweite: 1500mm
Spitzenhöhe: 250mm
Drehdurchmesser über Bett: 500mm
Drehdurchmesser über Schlitten: 310mm
Drehdurchmesser ohne Brücke: 720mm
Maschinenbettbreite: 405mm
Brückenlänge: 200mm
Querschlittenweg: 340mm
Oberschlittenweg: 145mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: D1 - 8
Spindelaufnahme (Drehspindel): MK 7mm
Spindelbohrung: 80mm
Drehzahl: 9 - 1600UpM
Drehzahlstufen: 24
Längsvorschübe: (80) 0,063 - 2,52mm/U
Quervorschübe: (80) 0,027 - 1,07mm/U
Gewindemaß metrisch: (46) 1 - 224mm
metrische Modulgewinde: (42) 0,5 - 112mm
Zollgewinde, Gänge G: (46) 1/8 - 28G/'
Zoll Modulgewinde, Gänge G: (45) 1/4 - 56G/'
Eilgang längs / quer: 4,5 / 1,9m/min
Leitspindelsteigung: 12mm
Leitspindeldurchmesser: 40mm
Pinolenaufnahme: MK 5
Pinolendurchmesser: 75mm
Pinolenweg: 150mm
Motorleistung: 7500W
Eilgangsmotor: 370W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3000mm
Breite (gesamt): 900mm
Höhe (gesamt): 1259mm
Gewicht: 3000kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Superschwere Leistungsmodelle, 7.500 Watt
7.500 Watt Antriebsleistung für schwere Zerspannung und eine überzeugend robuste Bauweise für den Schwerlast- und Dauerbetrieb - die INDUSTRIE 250 HD-Modelle lassen auch bei großen Werkstücken und bei mehr als 10 mm Spantiefe keine stücken und bei mehr als 10 mm Spantiefe keine Vibrationen erkennen. Dabei sind diese laufruhigen Universaldrehmaschinen mit selbstzentrirender Drehspindel genau so gut für die Produktion kleiner Präzisionsdrehteile und Feingewinde geeignet.
Die INDUSTRIE 250 HD-Modelle bieten einen Drehdurchmesser von maximal 500 mm, ohne Brücke 720 mm. Eine Spindelbohrung Ø 80 mm ermöglicht die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll (76,1 mm). Das mit einer Kupplung ausgestattete Drehspindelgetriebe liefert 24 einstellbare Drehzahlstufen. 80 Längs- und Quervorschübe und 179 Gewindesteigungen metrisch und Zoll decken den üblichen Bedarf von Maschinen-, Stahl-, Behälter- und Anlagenbaubetrieben. Am Werkzeugschlitten bietet ein neu entwickelter Joystick höchsten Komfort für eine sichere Ansteuerung des Längs- und Quervorschubs. Ein Eilgangsantrieb mit einer Längs- bzw. Querschnittengeschwindigkeit von 4,5 bzw. 1,9 m/min. ermöglicht eine deutliche Reduzierung von Nebenzeiten.
Die INDUSTRIE 250-Modelle sind mit einer mechanischen Drehspindel-Fußbremse ausgestattet. Ideal für eine effiziente Serienfertigung sind flexibel einstellbare Schaltelemente für Vorschub-Automatikstopp, ein im Lieferumfang enthaltener Schnellwechsel-Stahlhalter für raschen Drehmeißelwechsel und eine digitale Positionsanzeige.
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 435 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MC
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
7.500 Watt Antriebsleistung für schwere Zerspannung und eine überzeugend robuste Bauweise für den Schwerlast- und Dauerbetrieb - die INDUSTRIE 250 HD-Modelle lassen auch bei großen Werkstücken und bei mehr als 10 mm Spantiefe keine stücken und bei mehr als 10 mm Spantiefe keine Vibrationen erkennen. Dabei sind diese laufruhigen Universaldrehmaschinen mit selbstzentrirender Drehspindel genau so gut für die Produktion kleiner Präzisionsdrehteile und Feingewinde geeignet.
Die INDUSTRIE 250 HD-Modelle bieten einen Drehdurchmesser von maximal 500 mm, ohne Brücke 720 mm. Eine Spindelbohrung Ø 80 mm ermöglicht die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll (76,1 mm). Das mit einer Kupplung ausgestattete Drehspindelgetriebe liefert 24 einstellbare Drehzahlstufen. 80 Längs- und Quervorschübe und 179 Gewindesteigungen metrisch und Zoll decken den üblichen Bedarf von Maschinen-, Stahl-, Behälter- und Anlagenbaubetrieben. Am Werkzeugschlitten bietet ein neu entwickelter Joystick höchsten Komfort für eine sichere Ansteuerung des Längs- und Quervorschubs. Ein Eilgangsantrieb mit einer Längs- bzw. Querschnittengeschwindigkeit von 4,5 bzw. 1,9 m/min. ermöglicht eine deutliche Reduzierung von Nebenzeiten.
Die INDUSTRIE 250-Modelle sind mit einer mechanischen Drehspindel-Fußbremse ausgestattet. Ideal für eine effiziente Serienfertigung sind flexibel einstellbare Schaltelemente für Vorschub-Automatikstopp, ein im Lieferumfang enthaltener Schnellwechsel-Stahlhalter für raschen Drehmeißelwechsel und eine digitale Positionsanzeige.
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 435 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MC
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Technische Daten:
Spitzenweite: 1500mm
Spitzenhöhe: 250mm
Drehdurchmesser über Bett: 500mm
Drehdurchmesser über Schlitten: 310mm
Drehdurchmesser ohne Brücke: 720mm
Maschinenbettbreite: 405mm
Brückenlänge: 200mm
Querschlittenweg: 340mm
Oberschlittenweg: 145mm
Drehmeißelquerschnitt, max.: 25x25mm
Drehfutteraufnahme: D1 - 8
Spindelaufnahme (Drehspindel): MK 7mm
Spindelbohrung: 80mm
Drehzahl: 9 - 1600UpM
Drehzahlstufen: 24
Längsvorschübe: (80) 0,063 - 2,52mm/U
Quervorschübe: (80) 0,027 - 1,07mm/U
Gewindemaß metrisch: (46) 1 - 224mm
metrische Modulgewinde: (42) 0,5 - 112mm
Zollgewinde, Gänge G: (46) 1/8 - 28G/'
Zoll Modulgewinde, Gänge G: (45) 1/4 - 56G/'
Eilgang längs / quer: 4,5 / 1,9m/min
Leitspindelsteigung: 12mm
Leitspindeldurchmesser: 40mm
Pinolenaufnahme: MK 5
Pinolendurchmesser: 75mm
Pinolenweg: 150mm
Motorleistung: 7500W
Eilgangsmotor: 370W
Kühlmittelpumpe: 40W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3000mm
Breite (gesamt): 900mm
Höhe (gesamt): 1259mm
Gewicht: 3000kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Superschwere Leistungsmodelle, 7.500 Watt
7.500 Watt Antriebsleistung für schwere Zerspannung und eine überzeugend robuste Bauweise für den Schwerlast- und Dauerbetrieb - die INDUSTRIE 250 HD-Modelle lassen auch bei großen Werkstücken und bei mehr als 10 mm Spantiefe keine stücken und bei mehr als 10 mm Spantiefe keine Vibrationen erkennen. Dabei sind diese laufruhigen Universaldrehmaschinen mit selbstzentrirender Drehspindel genau so gut für die Produktion kleiner Präzisionsdrehteile und Feingewinde geeignet.
Die INDUSTRIE 250 HD-Modelle bieten einen Drehdurchmesser von maximal 500 mm, ohne Brücke 720 mm. Eine Spindelbohrung Ø 80 mm ermöglicht die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll (76,1 mm). Das mit einer Kupplung ausgestattete Drehspindelgetriebe liefert 24 einstellbare Drehzahlstufen. 80 Längs- und Quervorschübe und 179 Gewindesteigungen metrisch und Zoll decken den üblichen Bedarf von Maschinen-, Stahl-, Behälter- und Anlagenbaubetrieben. Am Werkzeugschlitten bietet ein neu entwickelter Joystick höchsten Komfort für eine sichere Ansteuerung des Längs- und Quervorschubs. Ein Eilgangsantrieb mit einer Längs- bzw. Querschnittengeschwindigkeit von 4,5 bzw. 1,9 m/min. ermöglicht eine deutliche Reduzierung von Nebenzeiten.
Die INDUSTRIE 250-Modelle sind mit einer mechanischen Drehspindel-Fußbremse ausgestattet. Ideal für eine effiziente Serienfertigung sind flexibel einstellbare Schaltelemente für Vorschub-Automatikstopp, ein im Lieferumfang enthaltener Schnellwechsel-Stahlhalter für raschen Drehmeißelwechsel und eine digitale Positionsanzeige.
Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 435 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MC
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
