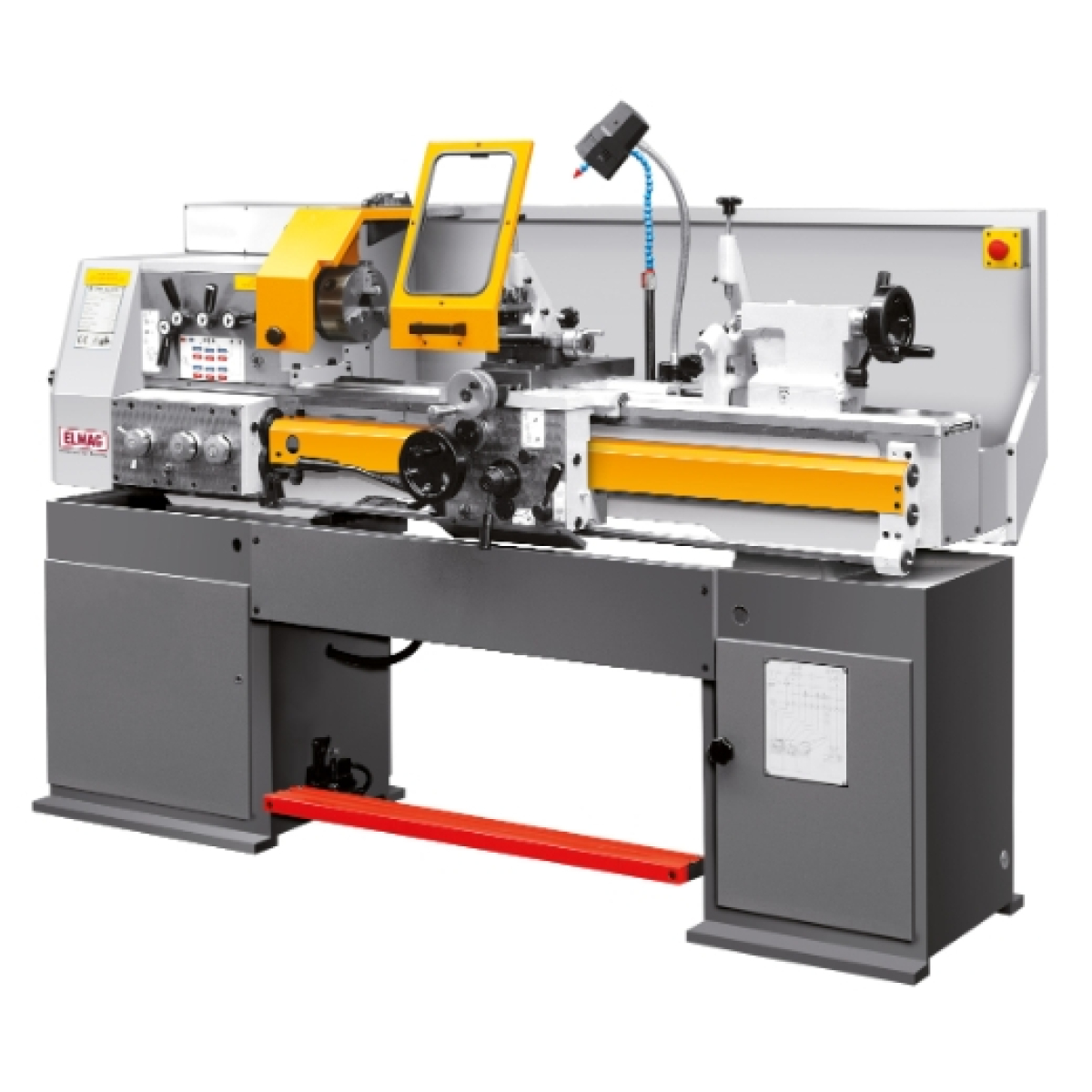

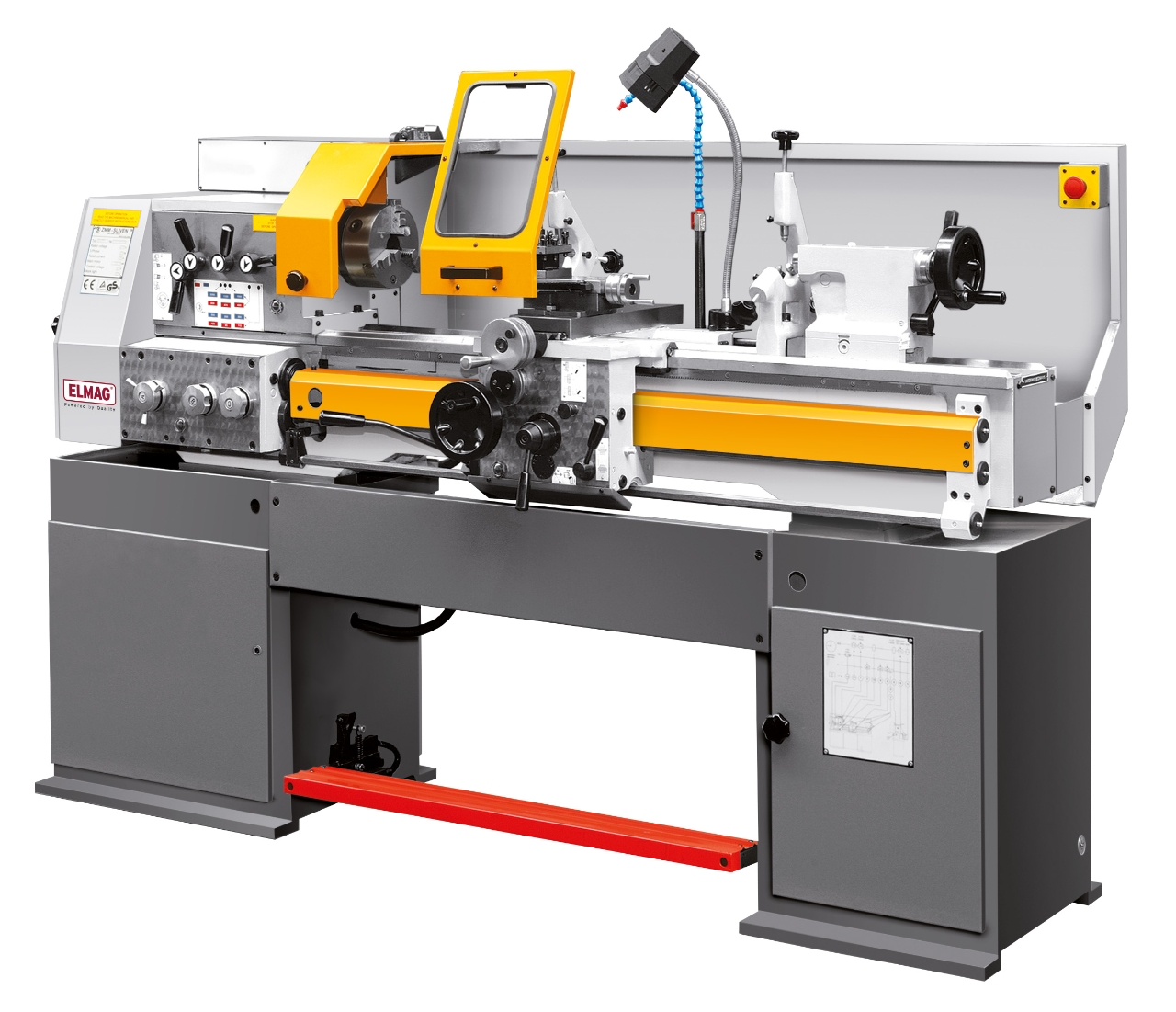

ELMAG Universal-Drehmaschine

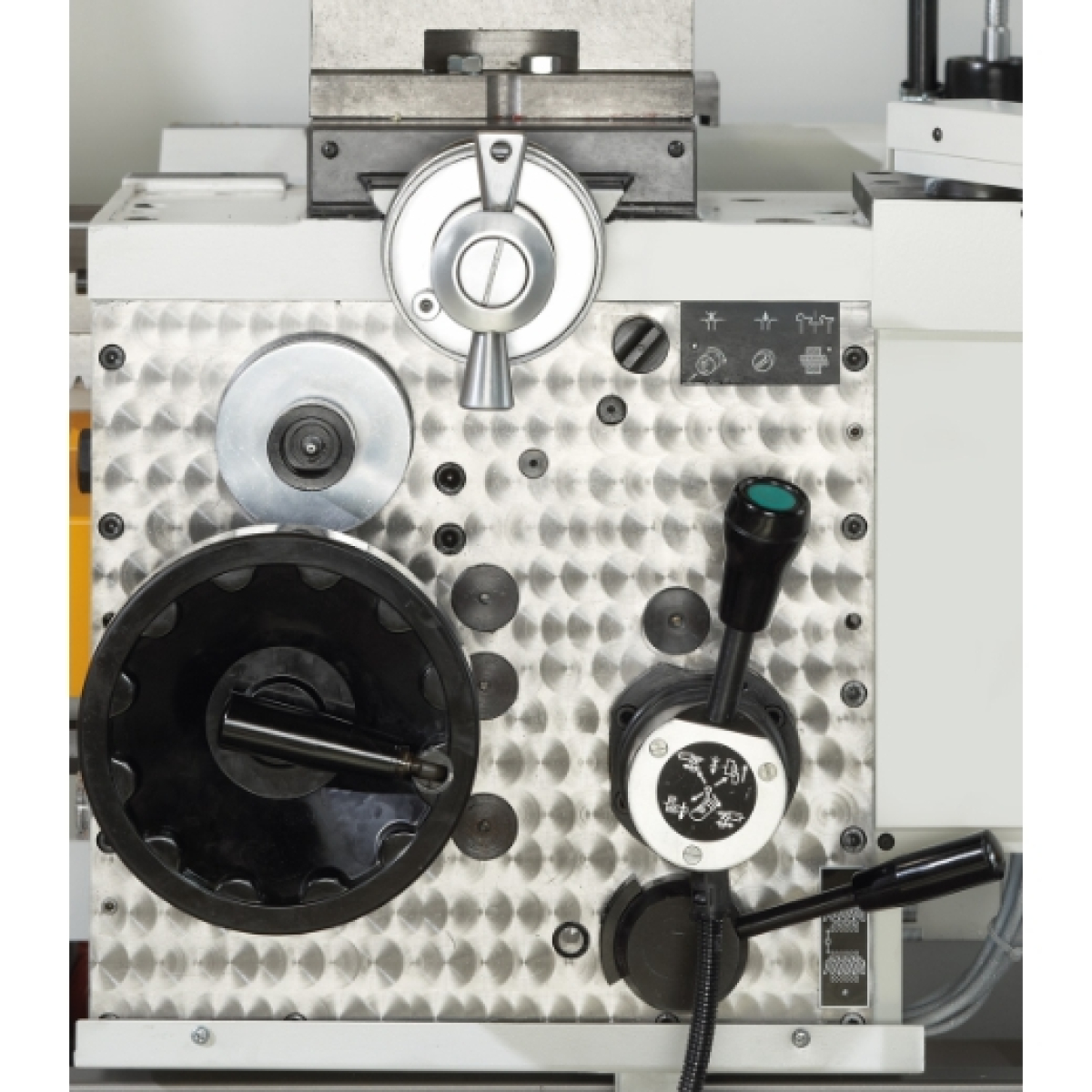

Drehspindel- und Vorschubgetriebe mit Schnellschaltelementen
Vorschubumkehr
Verschiebbare Schutzabdeckung
Gestriebesteller
Halogenlampe
Kühlmittelpumpe

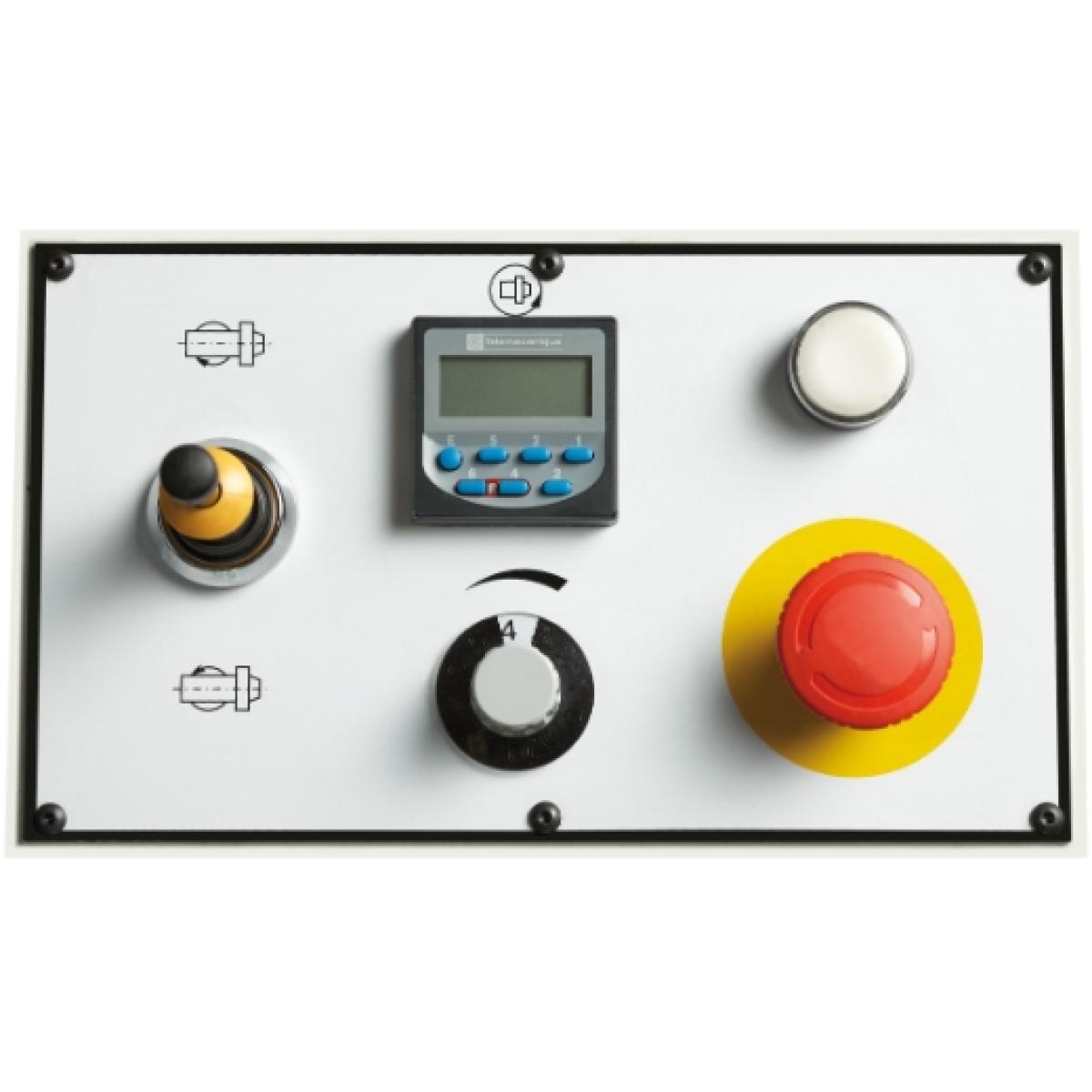

Not-Aus-Taster
Eilgangsmotor Längsschlitten
Technische Daten:
Spitzenweite: 1000mm
Spitzenhöhe: 165mm
Drehdurchmesser über Bett: 325mm
Drehdurchmesser über Schlitten: 190mm
Drehdurchmesser ohne Brücke: 440mm
Maschinenbettbreite: 200mm
Querschlittenweg: 150mm
Oberschlittenweg: 95mm
Drehmeißelquerschnitt, max.: 16x16mm
Drehfutteraufnahme: DIN 55027 Nr. 5
Spindelaufnahme (Drehspindel): MK 4, 5mm
Spindelbohrung: 32mm
Drehzahl: 85 - 2000UpM
Drehzahlstufen: 12
Längsvorschübe: (48) 0,006 - 1,77mm/U
Quervorschübe: (48) 0,003 - 0,885mm/U
Gewindemaß metrisch: (48) 0,1 - 28mm
metrische Modulgewinde: (19) 0,1 - 1,75mm
Zollgewinde, Gänge G: (53) 75 - 2,5G/'
Zoll Modulgewinde, Gänge G: (19) 70 - 4G/'
Pinolenaufnahme: MK 3
Pinolendurchmesser: 40mm
Pinolenweg: 100mm
Motorleistung: 2200W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 2150mm
Höhe (gesamt): 1300mm
Gewicht: 700kg
Ursprungsland: BG
Paketdiensfähig: NEIN
Drehmaschinen Serie PREMIUM CU
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.
Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Leistungsdaten und Aufnahmen:
- Dreh-Ø 325-1.320 mm, ohne Brücke 440-1.500 mm
- Drehgröße über Schlitten Ø 190-940 x 6.000 mm
- Antriebsmotor: 2.200-22.000 W, 400 V, hohes Drehmoment
- Drehfutteraufnahme: DIN 55027
- Pinolenaufnahme: MK 3 - MK 6
Serienausstattung:

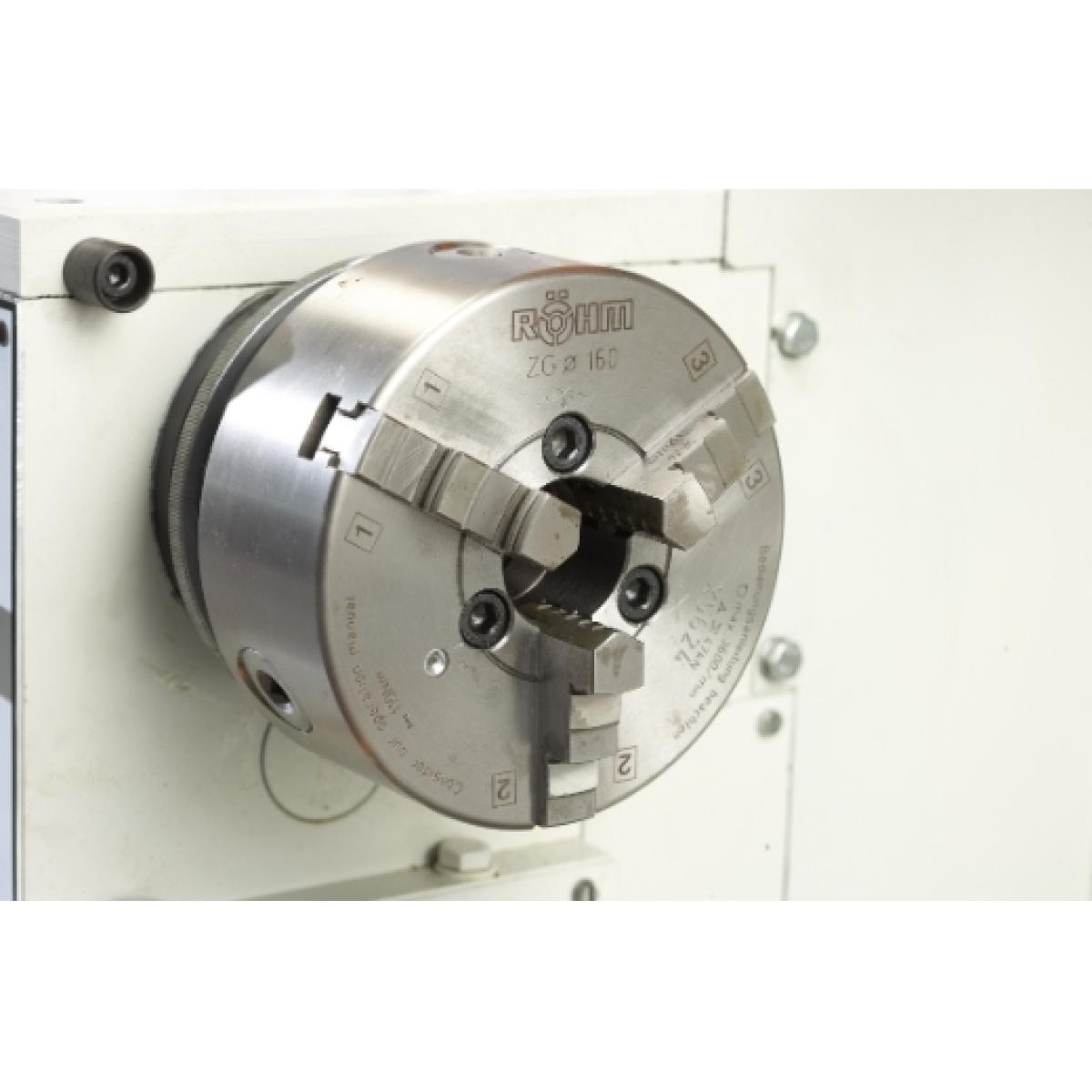

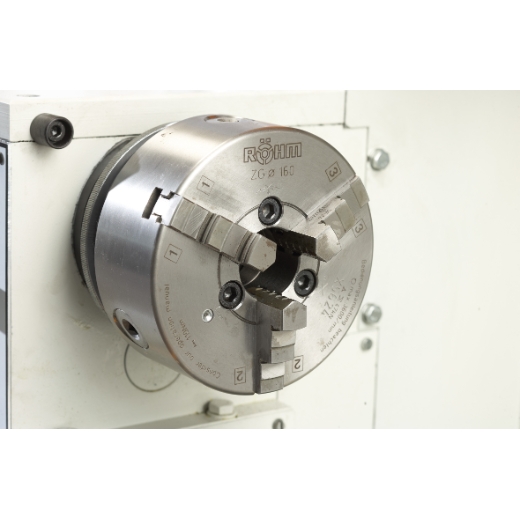

- RÖHM Dreibacken-Drehfutter Ø 160 mm

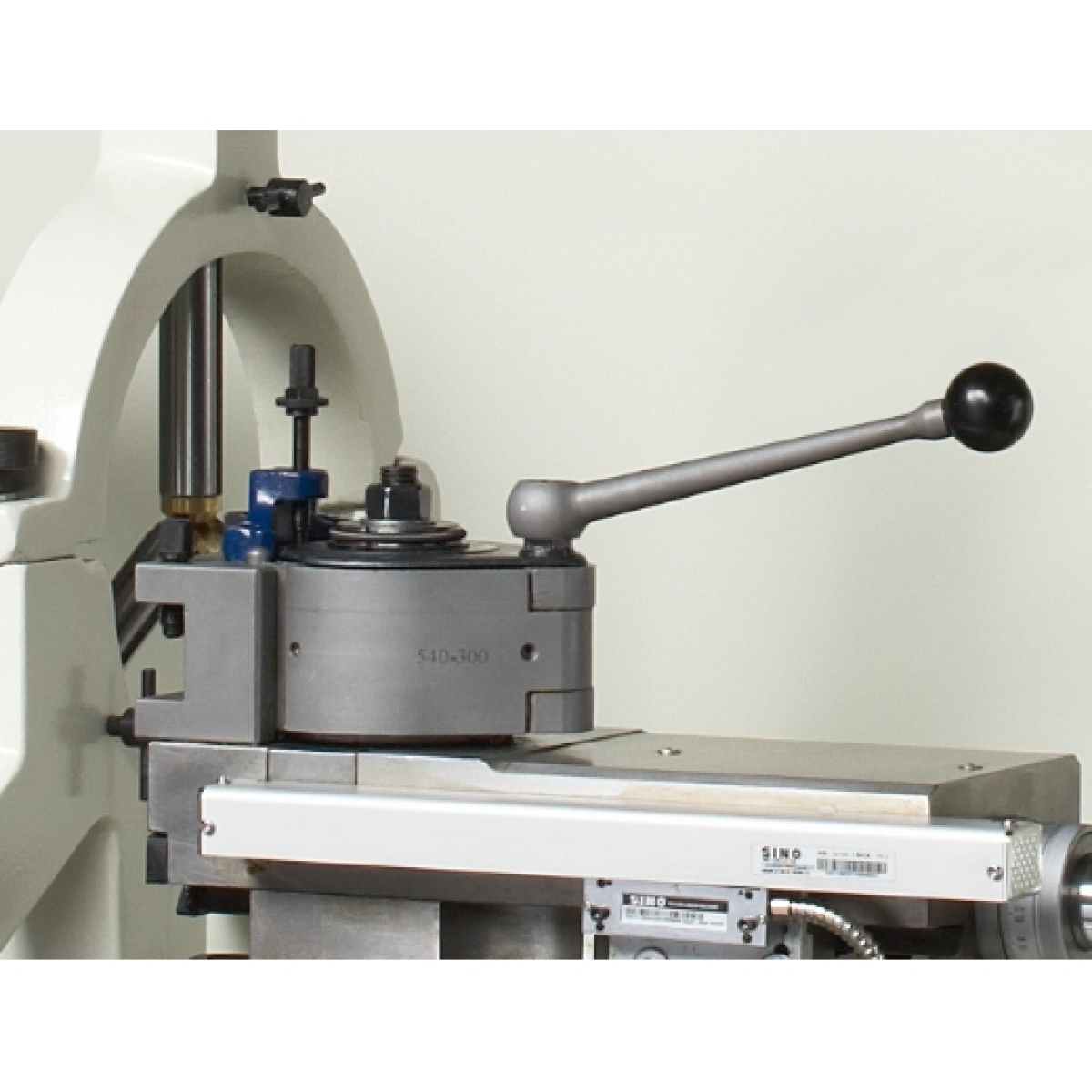

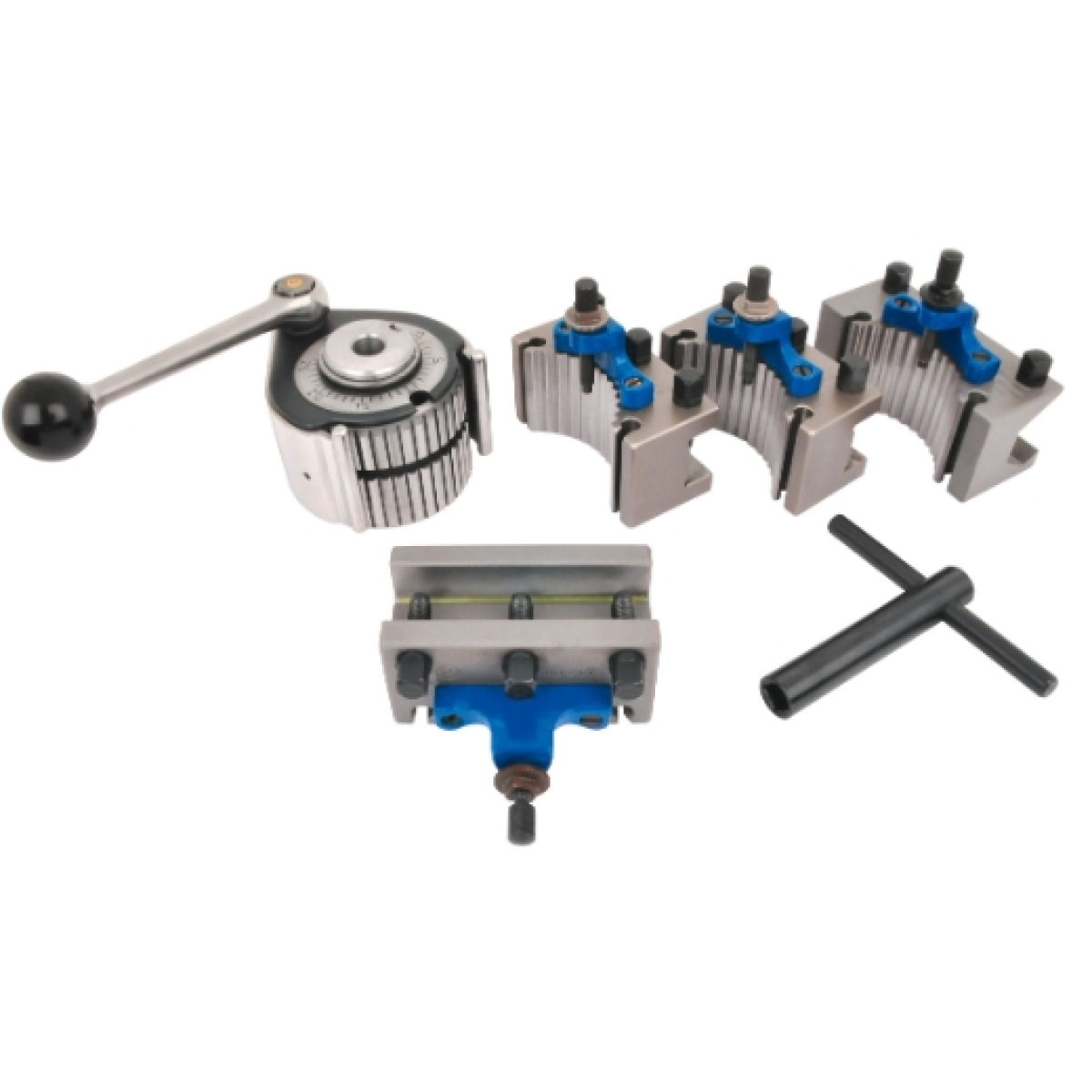

- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
Sonderzubehör:
- Digitale Positionsanzeige SINO für 3 Achsen
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
- Wendeplatten-Satz 7-teilig, 16 x 16 mm
- Stechwerkzeugsortiment inkl. Platten, 6-teilig
- Maschinenschuh Ø 160 mm, 8 Stk.
auf Anfrage:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
Vorschubumkehr
Verschiebbare Schutzabdeckung
Gestriebesteller
Halogenlampe
Kühlmittelpumpe
Not-Aus-Taster
Eilgangsmotor Längsschlitten
Technische Daten:
Spitzenweite: 1000mm
Spitzenhöhe: 165mm
Drehdurchmesser über Bett: 325mm
Drehdurchmesser über Schlitten: 190mm
Drehdurchmesser ohne Brücke: 440mm
Maschinenbettbreite: 200mm
Querschlittenweg: 150mm
Oberschlittenweg: 95mm
Drehmeißelquerschnitt, max.: 16x16mm
Drehfutteraufnahme: DIN 55027 Nr. 5
Spindelaufnahme (Drehspindel): MK 4, 5mm
Spindelbohrung: 32mm
Drehzahl: 85 - 2000UpM
Drehzahlstufen: 12
Längsvorschübe: (48) 0,006 - 1,77mm/U
Quervorschübe: (48) 0,003 - 0,885mm/U
Gewindemaß metrisch: (48) 0,1 - 28mm
metrische Modulgewinde: (19) 0,1 - 1,75mm
Zollgewinde, Gänge G: (53) 75 - 2,5G/'
Zoll Modulgewinde, Gänge G: (19) 70 - 4G/'
Pinolenaufnahme: MK 3
Pinolendurchmesser: 40mm
Pinolenweg: 100mm
Motorleistung: 2200W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 2150mm
Höhe (gesamt): 1300mm
Gewicht: 700kg
Ursprungsland: BG
Paketdiensfähig: NEIN
Drehmaschinen Serie PREMIUM CU
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.
Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Leistungsdaten und Aufnahmen:
- Dreh-Ø 325-1.320 mm, ohne Brücke 440-1.500 mm
- Drehgröße über Schlitten Ø 190-940 x 6.000 mm
- Antriebsmotor: 2.200-22.000 W, 400 V, hohes Drehmoment
- Drehfutteraufnahme: DIN 55027
- Pinolenaufnahme: MK 3 - MK 6
Serienausstattung:
- RÖHM Dreibacken-Drehfutter Ø 160 mm
- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
Sonderzubehör:
- Digitale Positionsanzeige SINO für 3 Achsen
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
- Wendeplatten-Satz 7-teilig, 16 x 16 mm
- Stechwerkzeugsortiment inkl. Platten, 6-teilig
- Maschinenschuh Ø 160 mm, 8 Stk.
auf Anfrage:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
