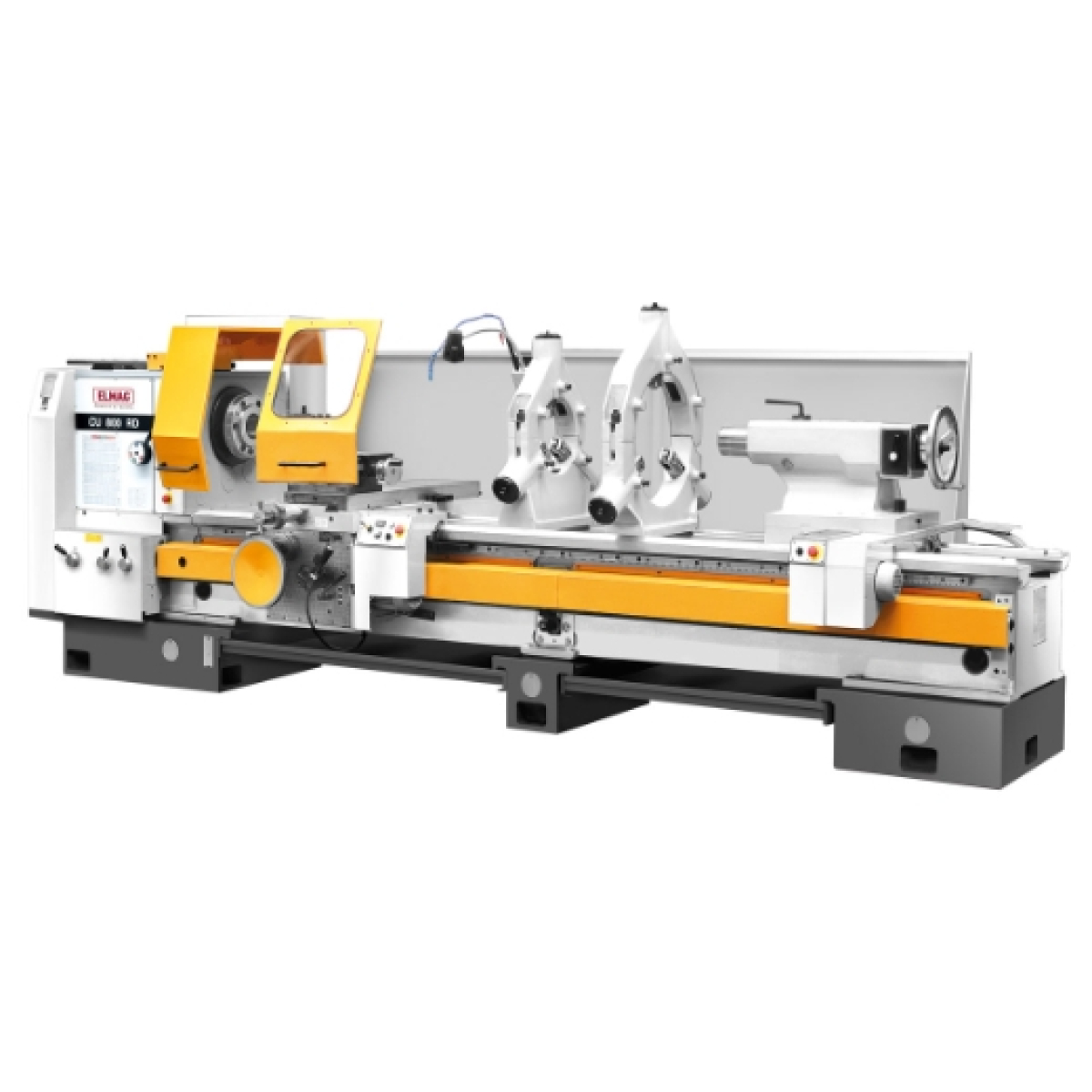

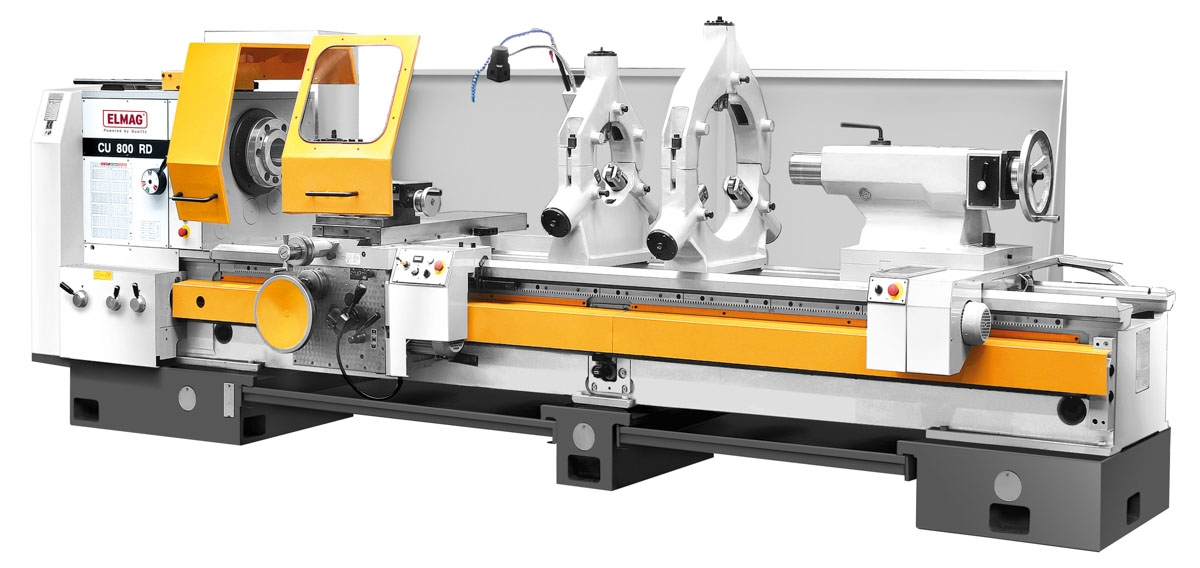

ELMAG Universal-Drehmaschine
Standards Serie PREMIUM CU:
Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
Demontierbare Brücke
Prismenführungen
Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
Vorschubumkehrschaltung
Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
Werkzeugschlitten mit Schlossmutter
Präzise Schlittenführungen, einstellbar
Massiver Reitstock mit Kegeldrehverschiebung
Drehmaschinengenauigkeit nach DIN
Technische Daten:
Spitzenweite: 5000mm
Spitzenhöhe: 500mm
Drehdurchmesser über Bett: 1090mm
Drehdurchmesser über Schlitten: 690mm
Drehdurchmesser ohne Brücke: 1250mm
Maschinenbettbreite: 700mm
Querschlittenweg: 525mm
Oberschlittenweg: 270mm
Drehfutteraufnahme: DIN 55027 Nr. 15
Spindelaufnahme (Drehspindel): 160mm
Spindelbohrung: 155mm
Drehzahlbereich 1, stufenlos: 3,7 - 15,6UpM
Drehzahlbereich 2, stufenlos: 14,7 - 62UpM
Drehzahlbereich 3, stufenlos: 3: 58 - 250 / 4: 235 - 1000UpM
Längsvorschübe: (160) 0,032 - 38,9mm/U
Quervorschübe: (160) 0,016 - 19,45mm/U
Gewindemaß metrisch: (80) 0,5 - 480mm
metrische Modulgewinde: (80) 0,125 - 120mm
Zollgewinde, Gänge G: (80) 60 - 1/16G/'
Zoll Modulgewinde, Gänge G: (80) 240 - 1/4G/'
Pinolenaufnahme: MK 6
Pinolendurchmesser: 125mm
Pinolenweg: 260mm
Motorleistung: 30000W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 7200mm
Höhe (gesamt): 1855mm
Gewicht: 10050kg
Ursprungsland: BG
Paketdiensfähig: NEIN
HIGH-CLASS Modelle für anspruchsvolle Dreharbeiten!
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.

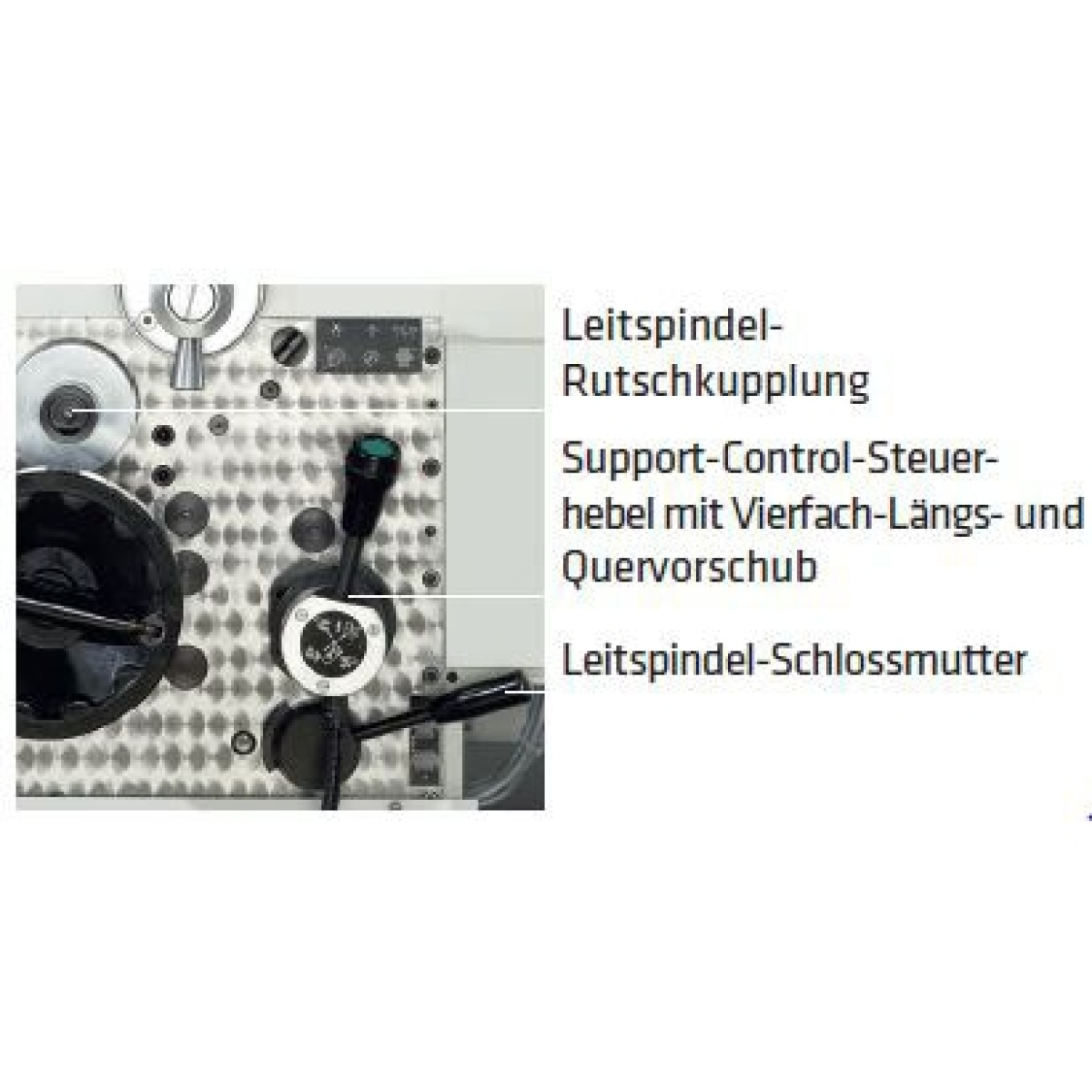

Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Serienausstattung

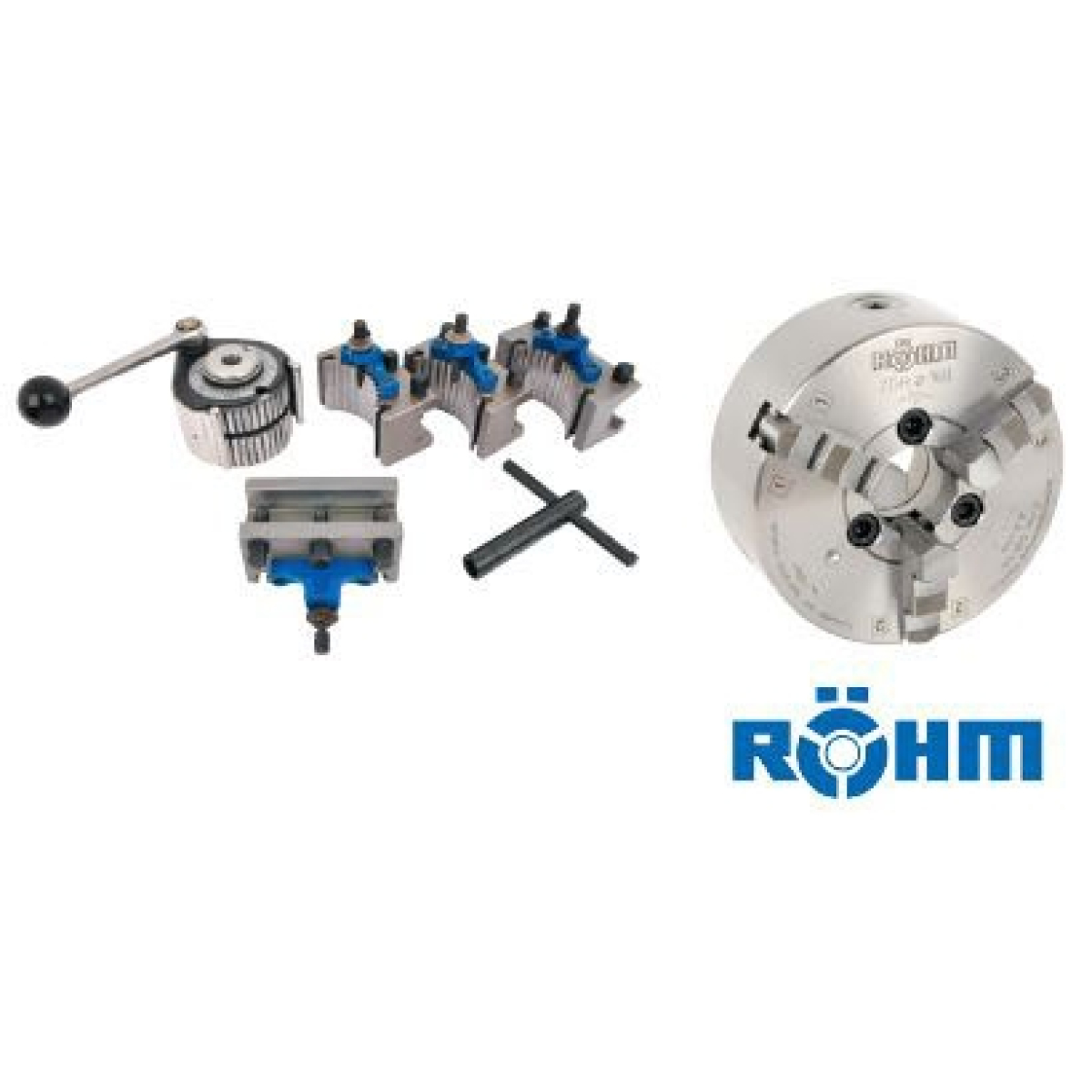

- RÖHM Dreibacken-Drehfutter Ø 545 mm
- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE

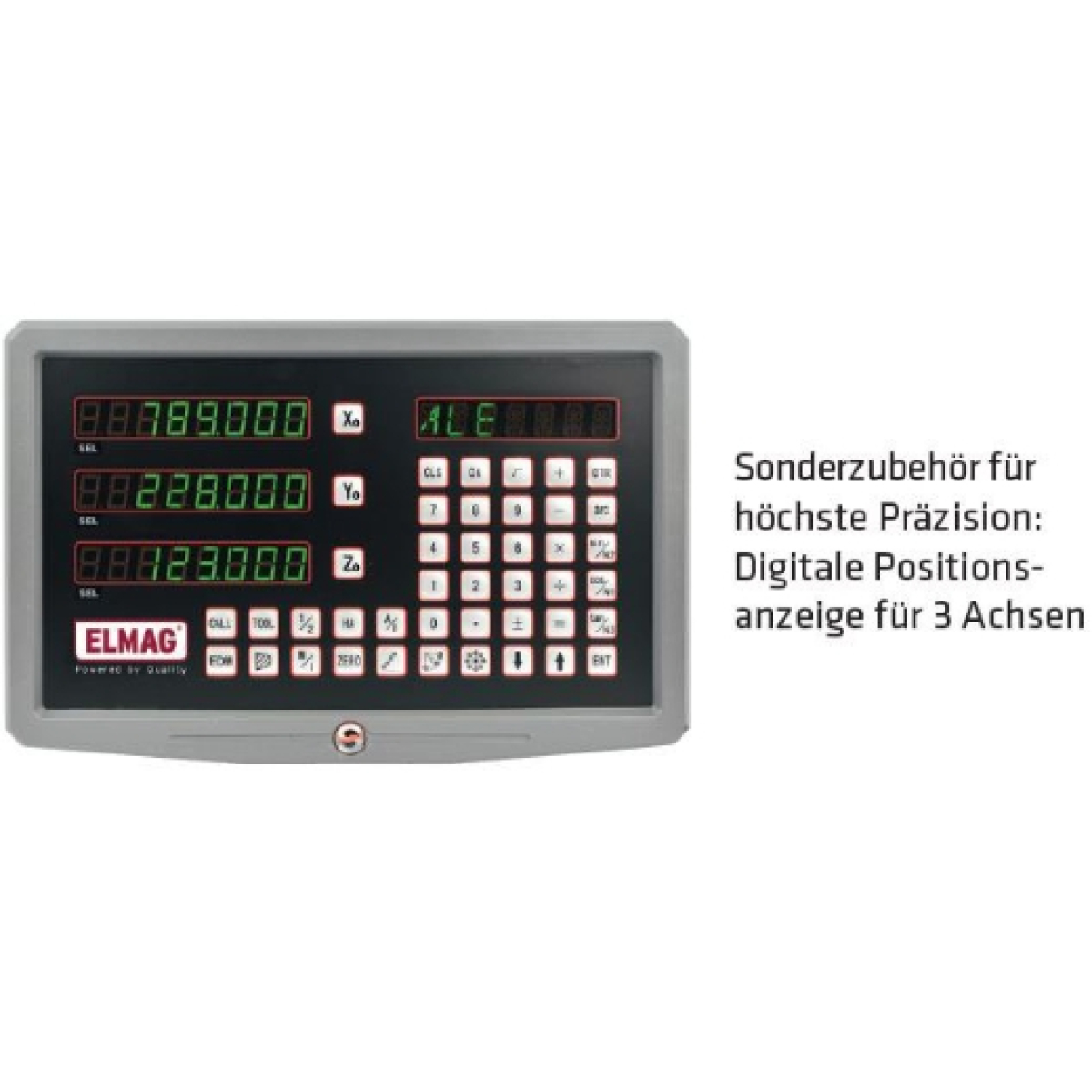

Optional erhältliches Sonderzubehör:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
Demontierbare Brücke
Prismenführungen
Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
Vorschubumkehrschaltung
Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
Werkzeugschlitten mit Schlossmutter
Präzise Schlittenführungen, einstellbar
Massiver Reitstock mit Kegeldrehverschiebung
Drehmaschinengenauigkeit nach DIN
Technische Daten:
Spitzenweite: 5000mm
Spitzenhöhe: 500mm
Drehdurchmesser über Bett: 1090mm
Drehdurchmesser über Schlitten: 690mm
Drehdurchmesser ohne Brücke: 1250mm
Maschinenbettbreite: 700mm
Querschlittenweg: 525mm
Oberschlittenweg: 270mm
Drehfutteraufnahme: DIN 55027 Nr. 15
Spindelaufnahme (Drehspindel): 160mm
Spindelbohrung: 155mm
Drehzahlbereich 1, stufenlos: 3,7 - 15,6UpM
Drehzahlbereich 2, stufenlos: 14,7 - 62UpM
Drehzahlbereich 3, stufenlos: 3: 58 - 250 / 4: 235 - 1000UpM
Längsvorschübe: (160) 0,032 - 38,9mm/U
Quervorschübe: (160) 0,016 - 19,45mm/U
Gewindemaß metrisch: (80) 0,5 - 480mm
metrische Modulgewinde: (80) 0,125 - 120mm
Zollgewinde, Gänge G: (80) 60 - 1/16G/'
Zoll Modulgewinde, Gänge G: (80) 240 - 1/4G/'
Pinolenaufnahme: MK 6
Pinolendurchmesser: 125mm
Pinolenweg: 260mm
Motorleistung: 30000W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 7200mm
Höhe (gesamt): 1855mm
Gewicht: 10050kg
Ursprungsland: BG
Paketdiensfähig: NEIN
HIGH-CLASS Modelle für anspruchsvolle Dreharbeiten!
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.
Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Serienausstattung
- RÖHM Dreibacken-Drehfutter Ø 545 mm
- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Optional erhältliches Sonderzubehör:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
