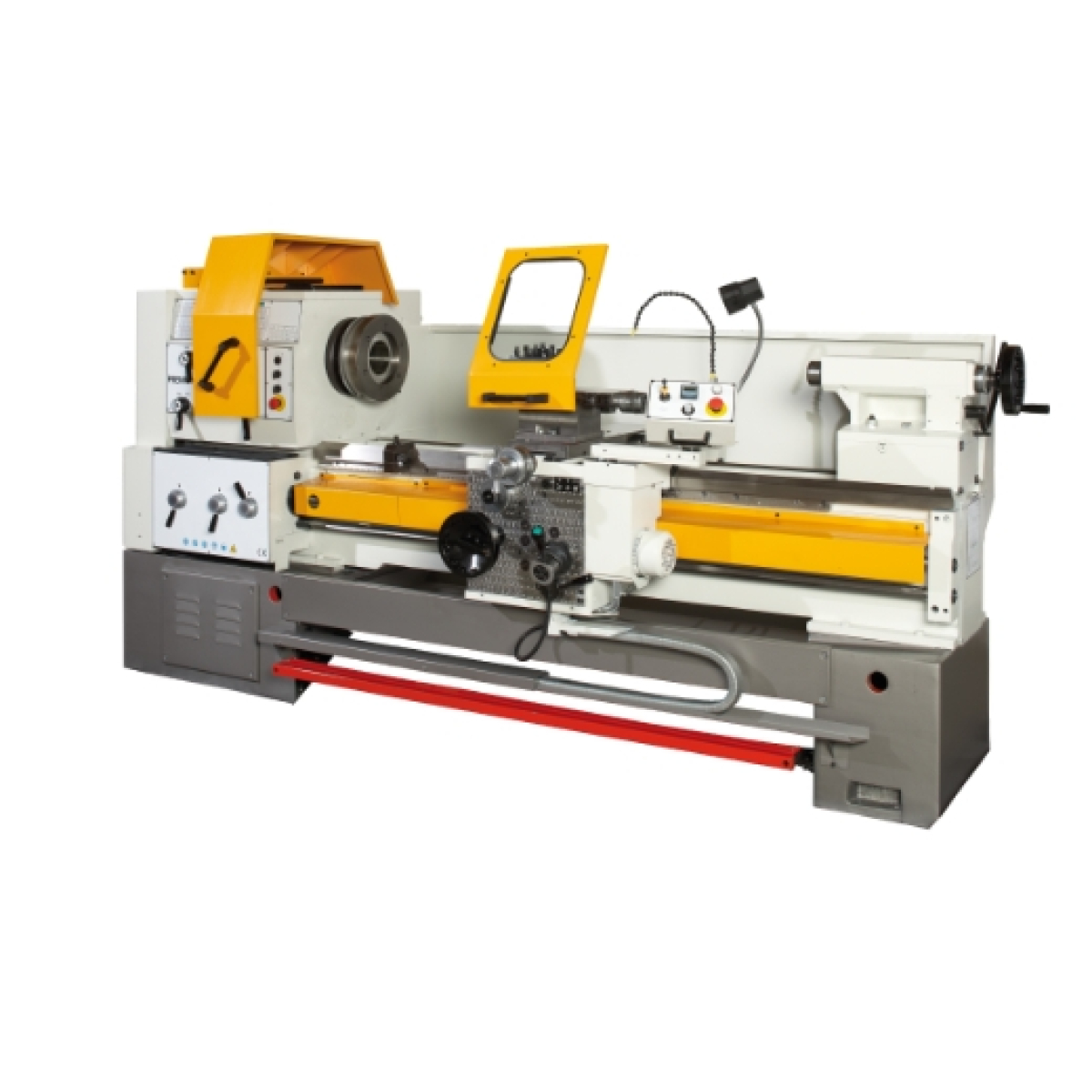

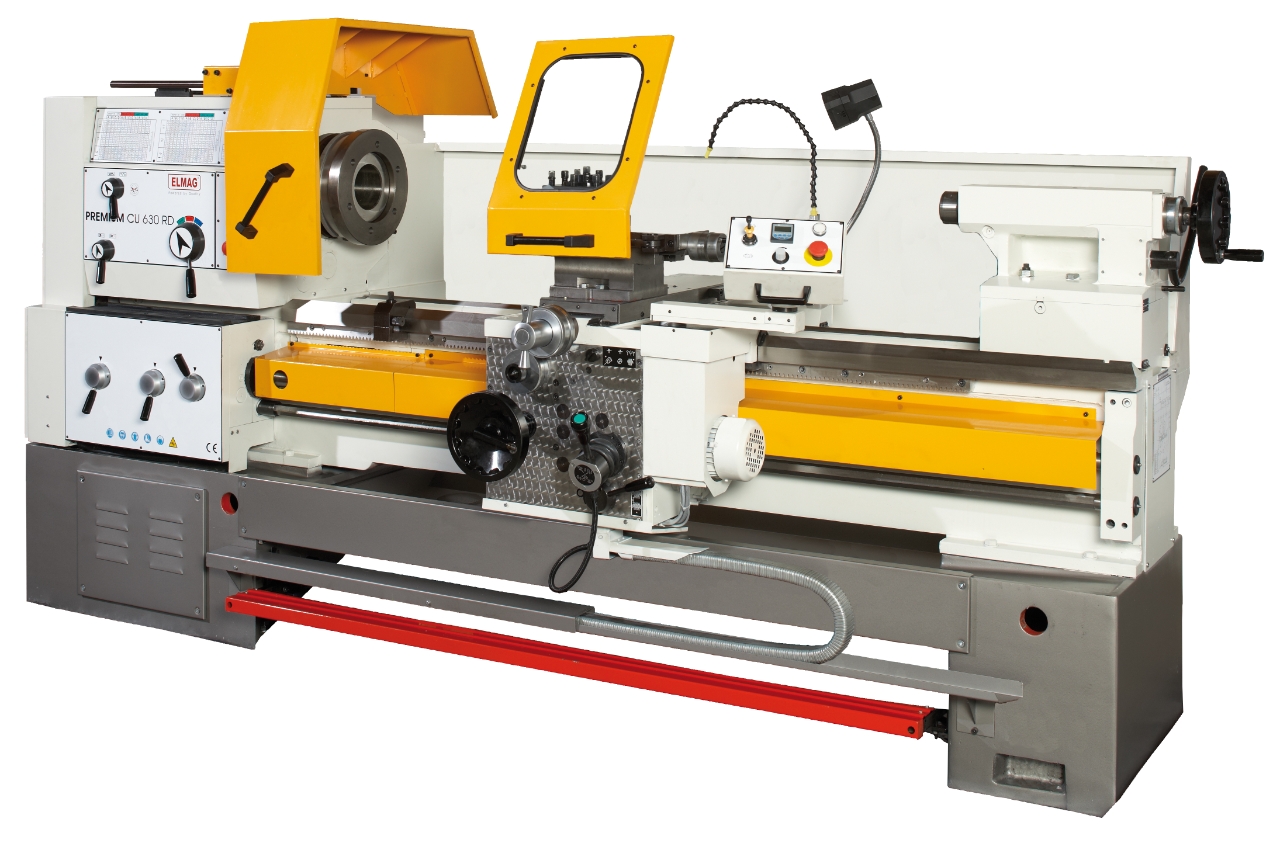

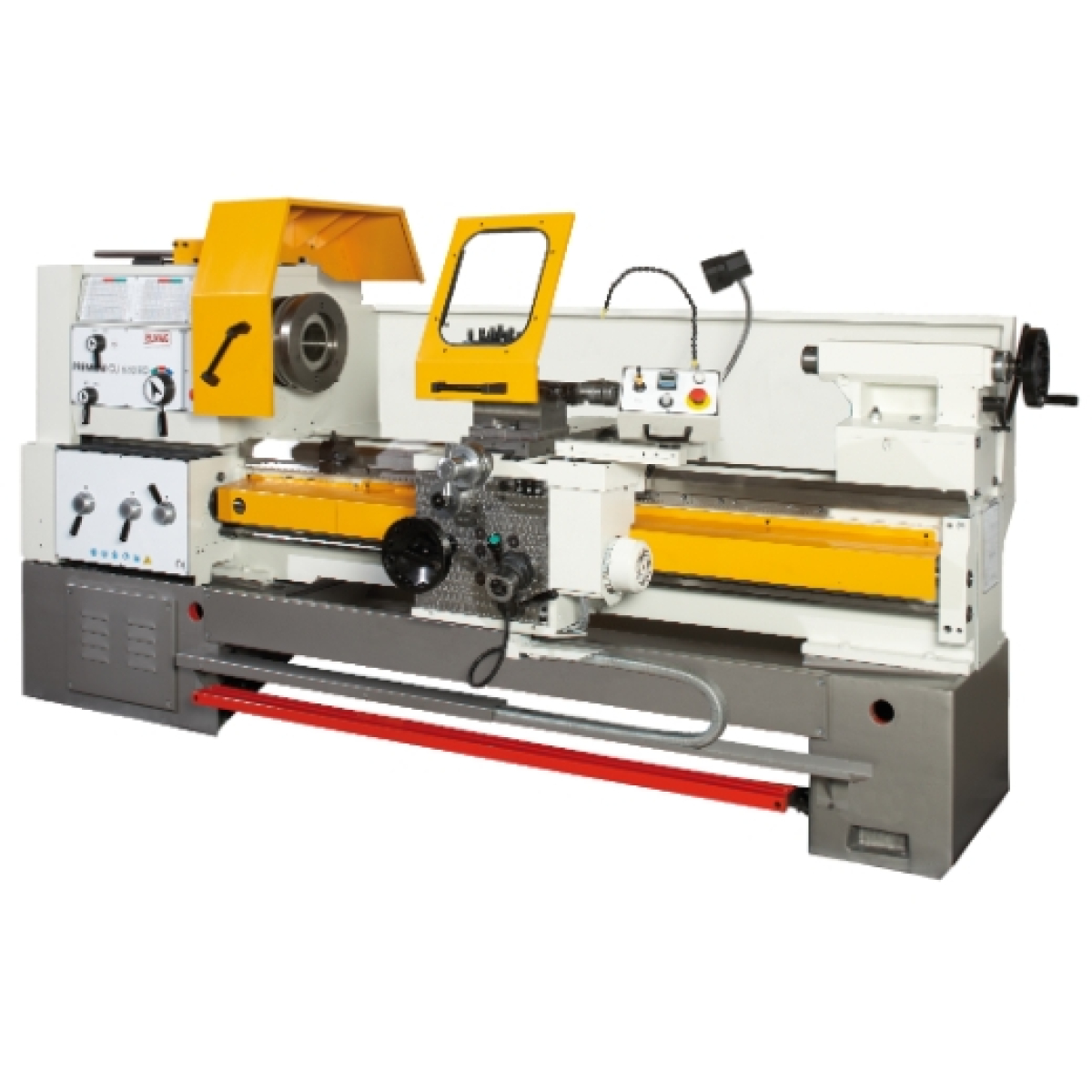

ELMAG Universal-Drehmaschine
Drehspindel- und Vorschubgetriebe mit Schnellschaltelementen
Vorschubumkehr
Verschiebbare Schutzabdeckung
Gestriebesteller
Halogenlampe
Kühlmittelpumpe

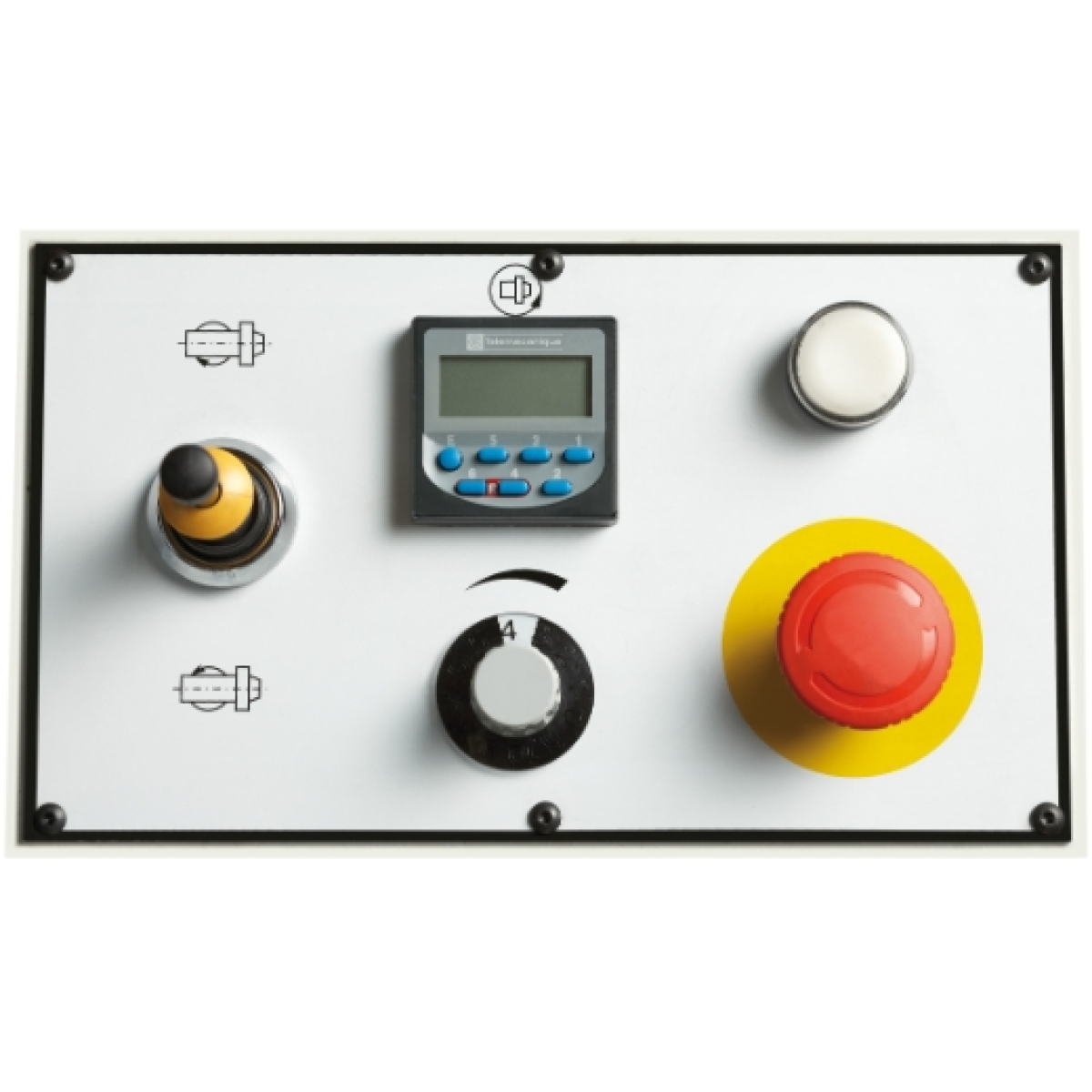

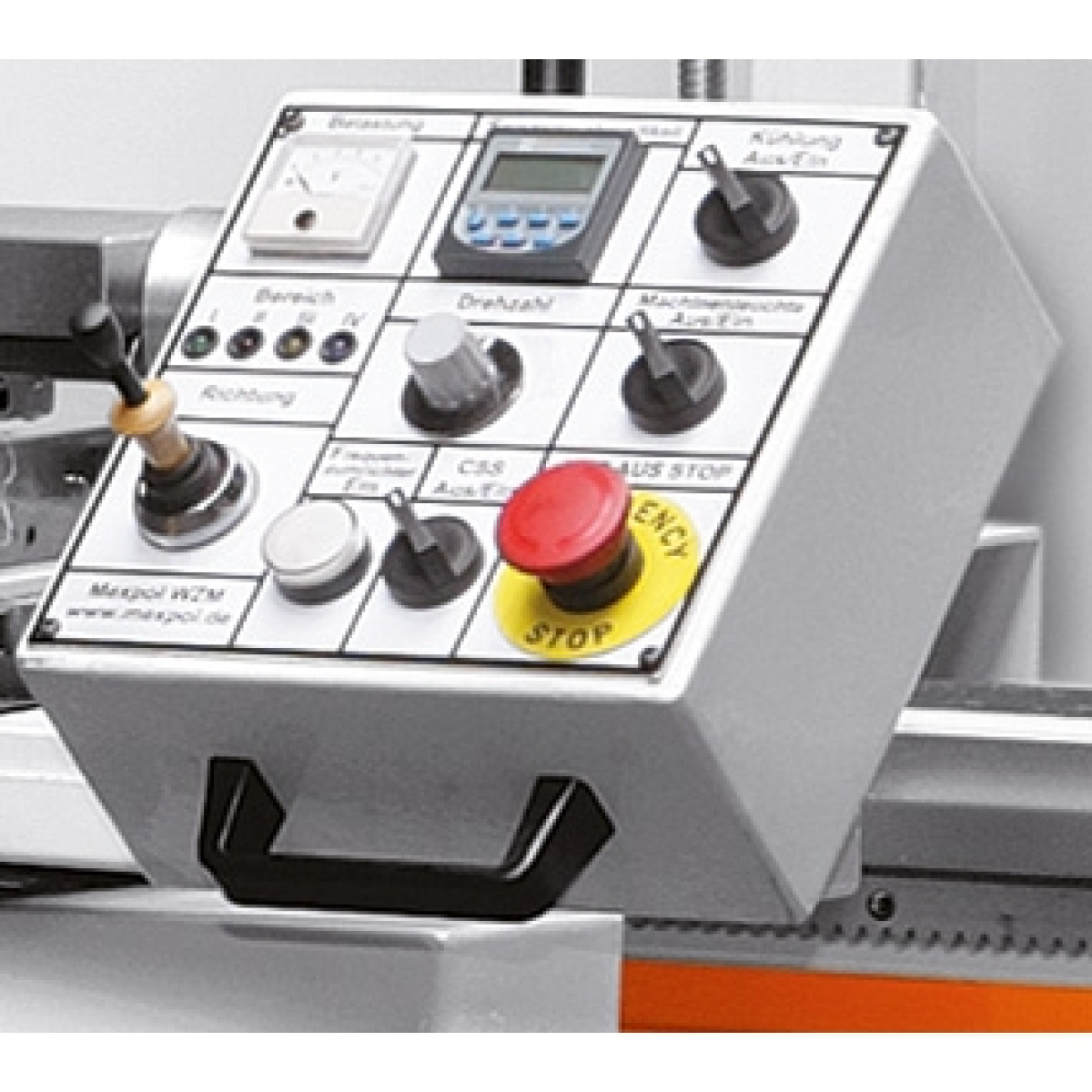

Not-Aus-Taster

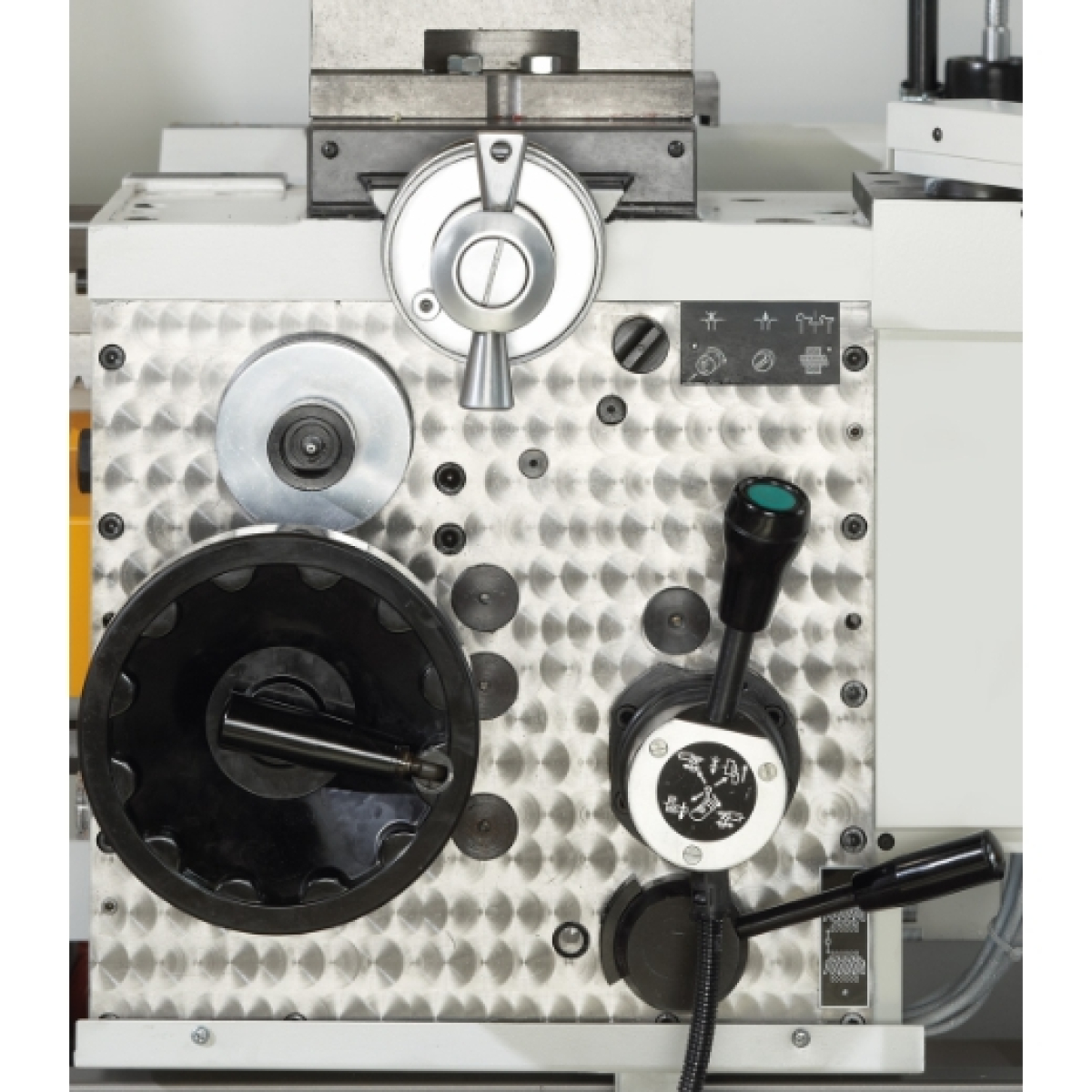

Eilgangsmotor Längsschlitten
Technische Daten:
Spitzenweite: 2000mm
Spitzenhöhe: 315mm
Drehdurchmesser über Bett: 630mm
Drehdurchmesser über Schlitten: 430mm
Drehdurchmesser ohne Brücke: 830mm
Maschinenbettbreite: 400mm
Querschlittenweg: 315mm
Oberschlittenweg: 130mm
Drehmeißelquerschnitt, max.: 32x32mm
Drehfutteraufnahme: (DIN 55027) Nr. 11
Spindelaufnahme (Drehspindel): 120mm
Spindelbohrung: 103mm
Drehzahlbereich 1, stufenlos: 16 - 63UpM
Drehzahlbereich 2, stufenlos: 63 - 250UpM
Drehzahlbereich 3, stufenlos: 315 - 1250UpM
Längsvorschübe: (120) 0,04 - 12mm/U
Quervorschübe: (120) 0,02 - 6mm/U
Gewindemaß metrisch: (64) 0,5 - 120mm
metrische Modulgewinde: (64) 0,125 - 30mm
Zollgewinde, Gänge G: (64) 60 - 1/4G/'
Zoll Modulgewinde, Gänge G: (64) 240 - 1G/'
Pinolenaufnahme: MK 5
Pinolendurchmesser: 90mm
Pinolenweg: 230mm
Motorleistung: 11000W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3600mm
Höhe (gesamt): 1400mm
Gewicht: 3310kg
Ursprungsland: BG
Paketdiensfähig: NEIN
Drehmaschinen Serie PREMIUM CU
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.
Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Leistungsdaten und Aufnahmen:
- Dreh-Ø 325-1.320 mm, ohne Brücke 440-1.500 mm
- Drehgröße über Schlitten Ø 190-940 x 6.000 mm
- Antriebsmotor: 2.200-22.000 W, 400 V, hohes Drehmoment
- Drehfutteraufnahme: DIN 55027
- Pinolenaufnahme: MK 3 - MK 6
Serienausstattung:

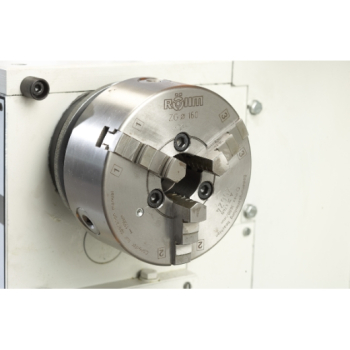

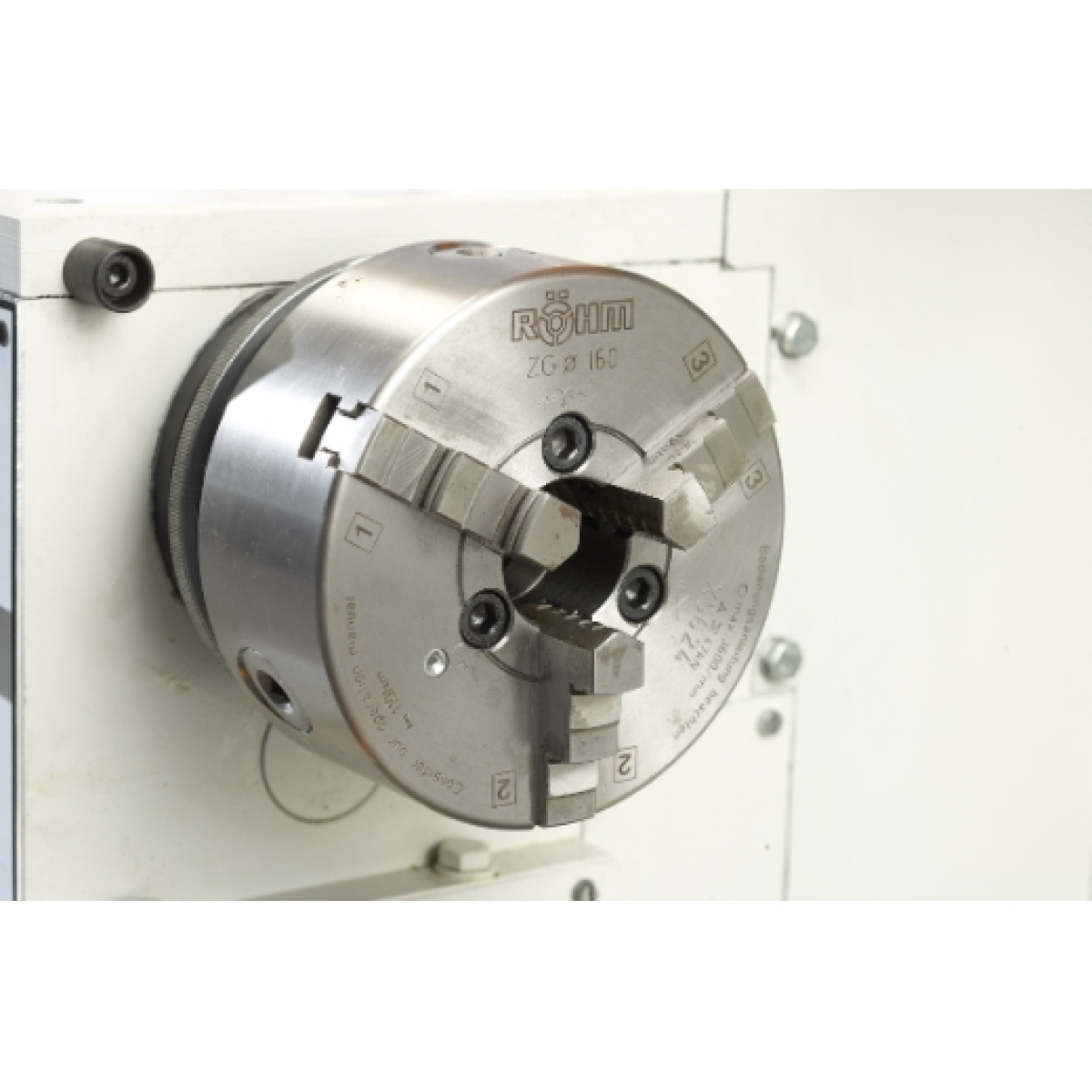

- RÖHM Dreibacken-Drehfutter

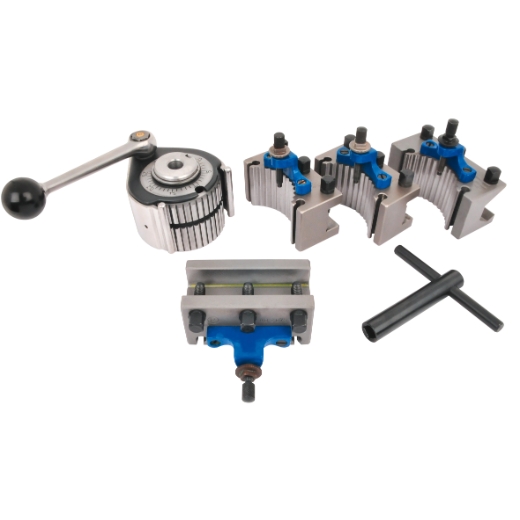

- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
Sonderzubehör:

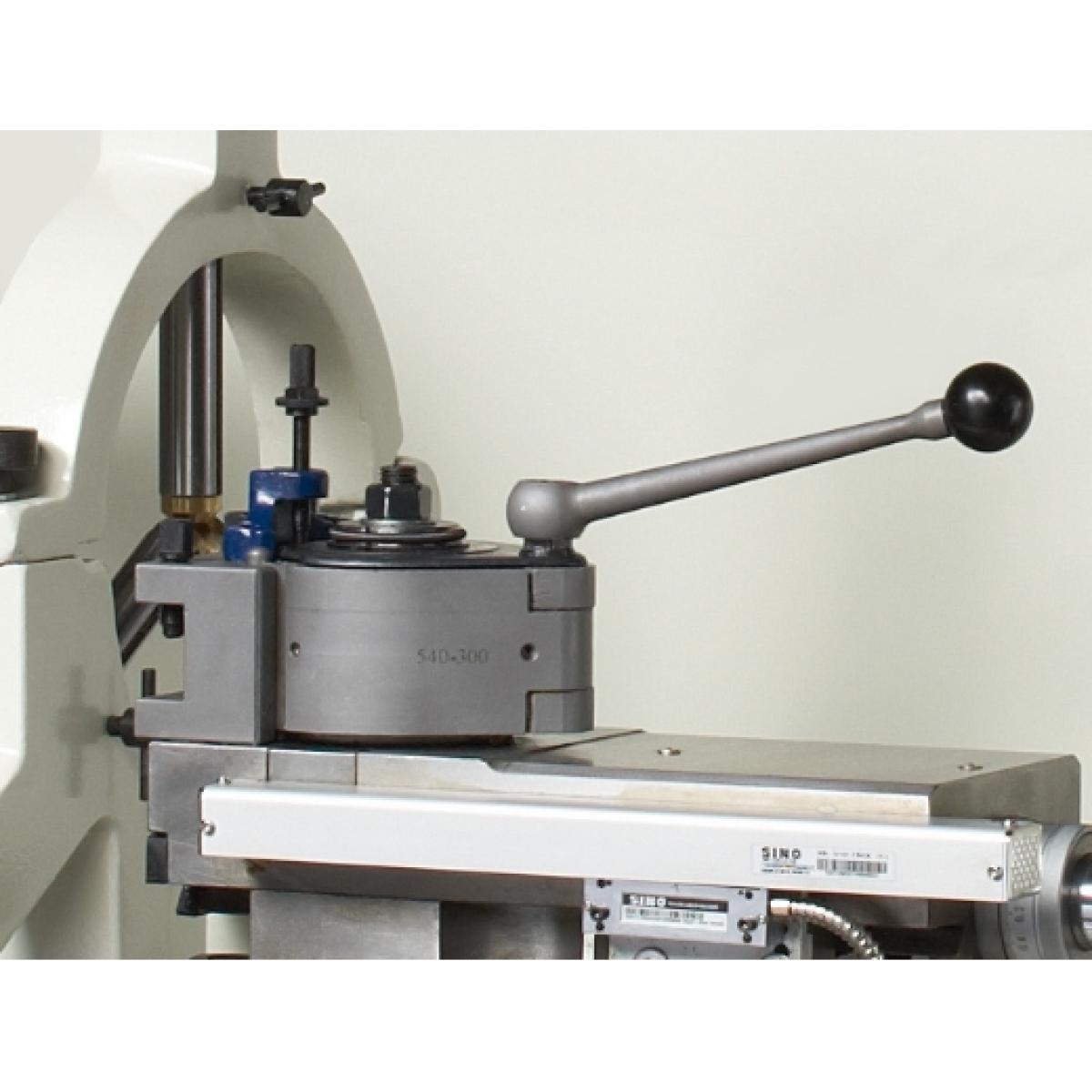

- Digitale Positionsanzeige SINO für 3 Achsen
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig, 25 x 25 mm
- Stechwerkzeugsortiment inkl. Platten, 6-teilig
- Maschinenschuh Ø 160 mm, 6 Stk.
auf Anfrage:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
Vorschubumkehr
Verschiebbare Schutzabdeckung
Gestriebesteller
Halogenlampe
Kühlmittelpumpe
Not-Aus-Taster
Eilgangsmotor Längsschlitten
Technische Daten:
Spitzenweite: 2000mm
Spitzenhöhe: 315mm
Drehdurchmesser über Bett: 630mm
Drehdurchmesser über Schlitten: 430mm
Drehdurchmesser ohne Brücke: 830mm
Maschinenbettbreite: 400mm
Querschlittenweg: 315mm
Oberschlittenweg: 130mm
Drehmeißelquerschnitt, max.: 32x32mm
Drehfutteraufnahme: (DIN 55027) Nr. 11
Spindelaufnahme (Drehspindel): 120mm
Spindelbohrung: 103mm
Drehzahlbereich 1, stufenlos: 16 - 63UpM
Drehzahlbereich 2, stufenlos: 63 - 250UpM
Drehzahlbereich 3, stufenlos: 315 - 1250UpM
Längsvorschübe: (120) 0,04 - 12mm/U
Quervorschübe: (120) 0,02 - 6mm/U
Gewindemaß metrisch: (64) 0,5 - 120mm
metrische Modulgewinde: (64) 0,125 - 30mm
Zollgewinde, Gänge G: (64) 60 - 1/4G/'
Zoll Modulgewinde, Gänge G: (64) 240 - 1G/'
Pinolenaufnahme: MK 5
Pinolendurchmesser: 90mm
Pinolenweg: 230mm
Motorleistung: 11000W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3600mm
Höhe (gesamt): 1400mm
Gewicht: 3310kg
Ursprungsland: BG
Paketdiensfähig: NEIN
Drehmaschinen Serie PREMIUM CU
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.
Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Leistungsdaten und Aufnahmen:
- Dreh-Ø 325-1.320 mm, ohne Brücke 440-1.500 mm
- Drehgröße über Schlitten Ø 190-940 x 6.000 mm
- Antriebsmotor: 2.200-22.000 W, 400 V, hohes Drehmoment
- Drehfutteraufnahme: DIN 55027
- Pinolenaufnahme: MK 3 - MK 6
Serienausstattung:
- RÖHM Dreibacken-Drehfutter
- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
Sonderzubehör:
- Digitale Positionsanzeige SINO für 3 Achsen
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig, 25 x 25 mm
- Stechwerkzeugsortiment inkl. Platten, 6-teilig
- Maschinenschuh Ø 160 mm, 6 Stk.
auf Anfrage:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
