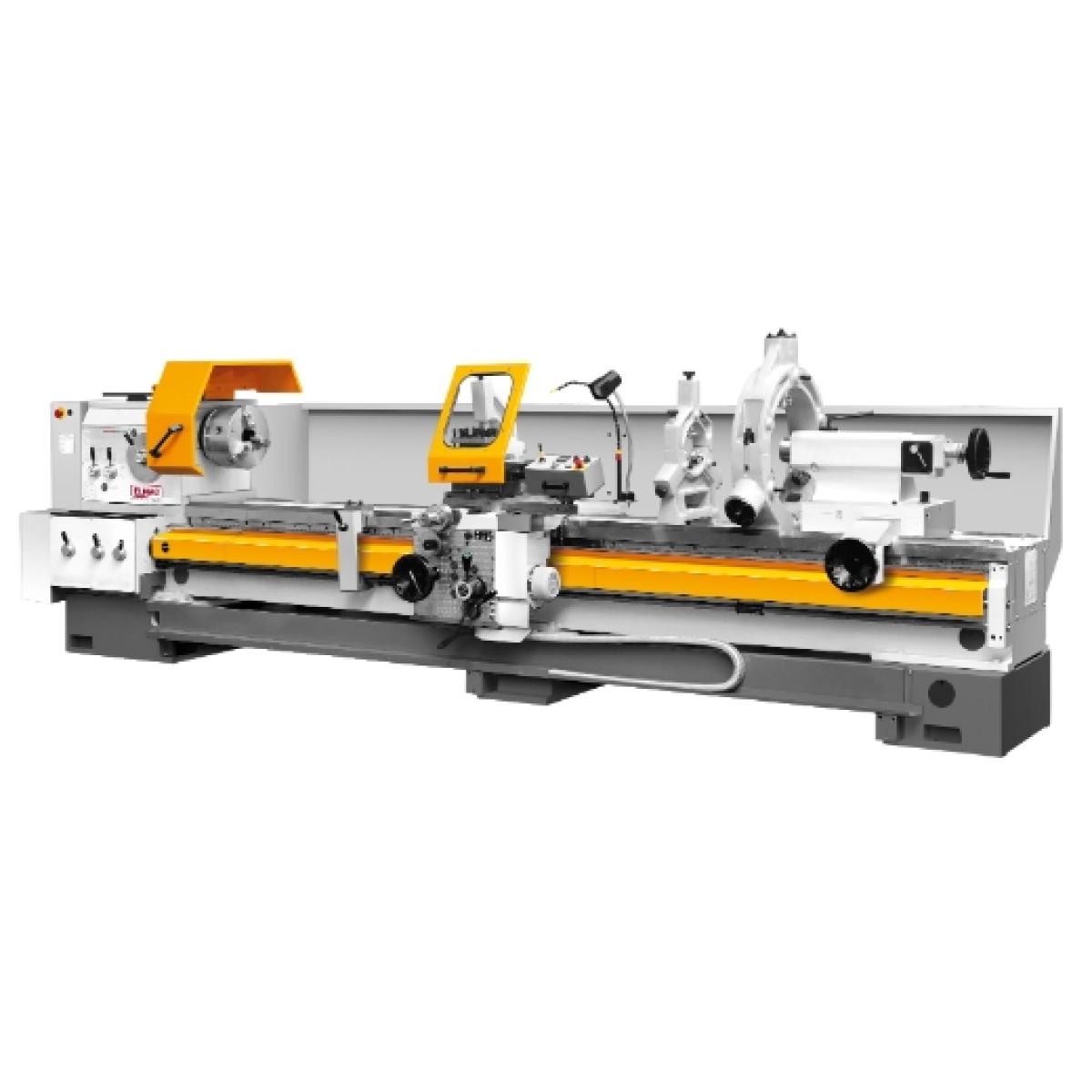

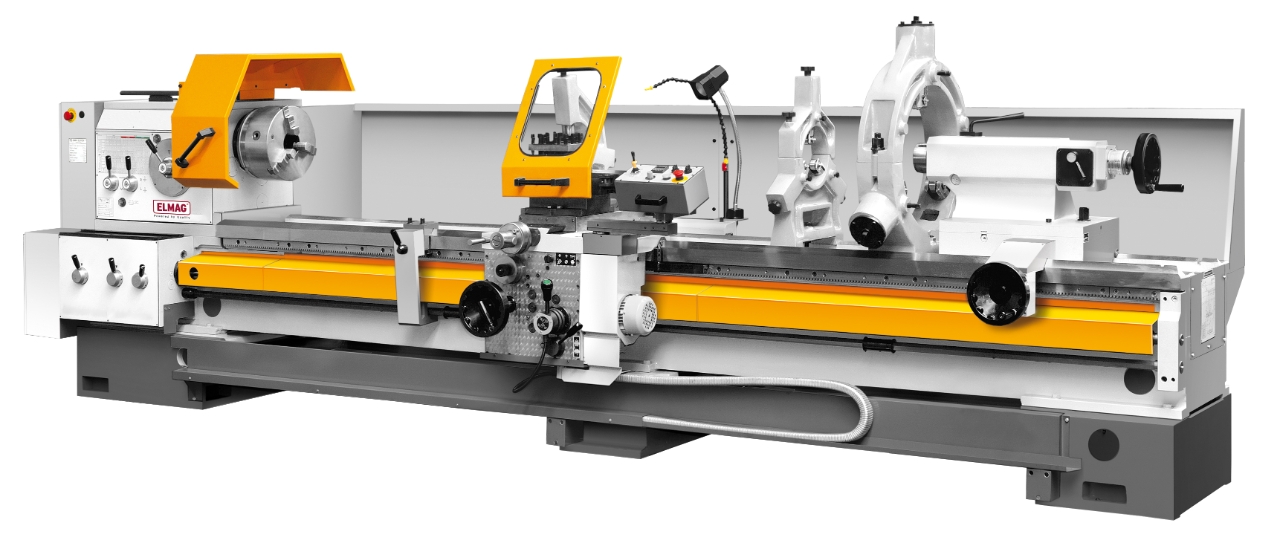

ELMAG Universal-Drehmaschine

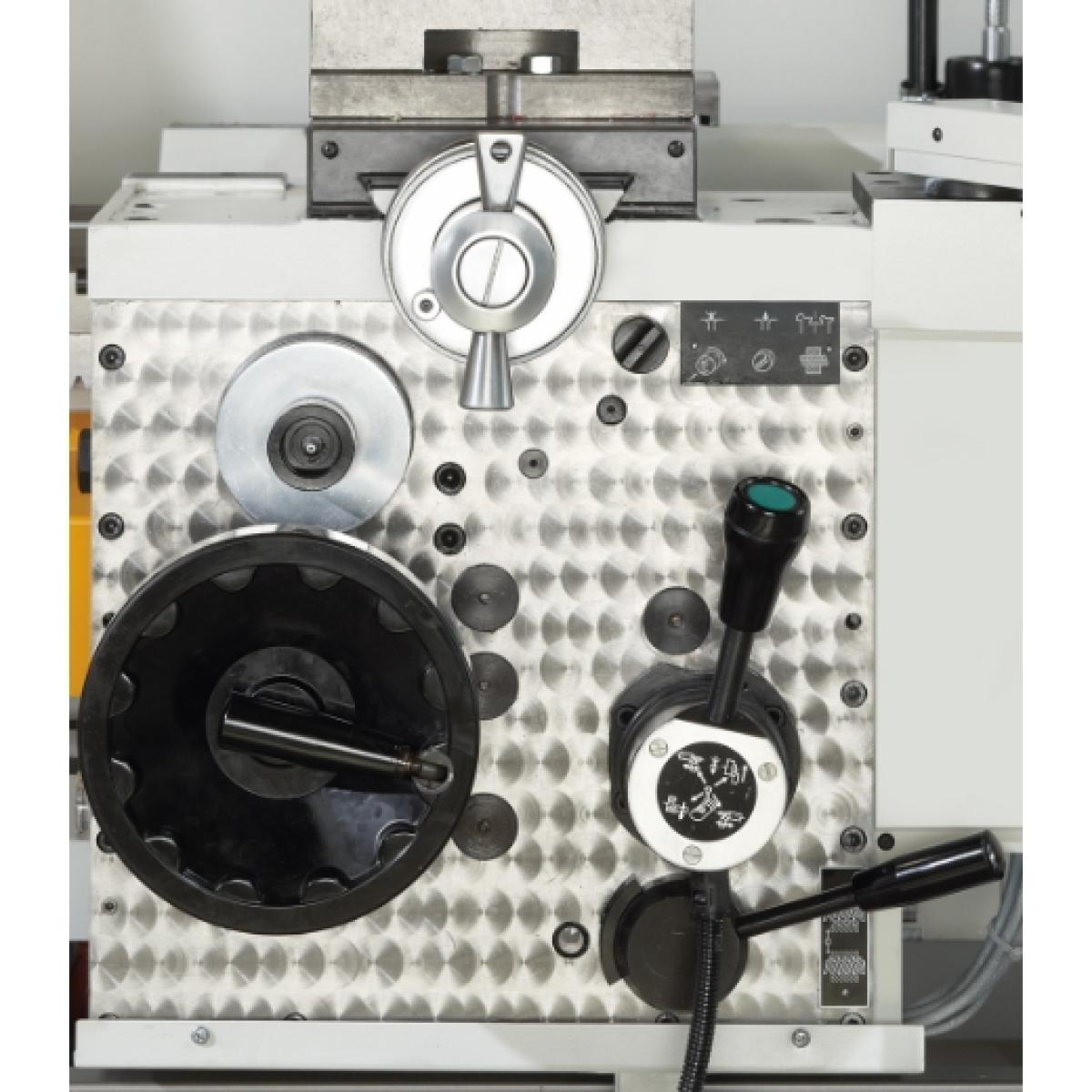

Drehspindel- und Vorschubgetriebe mit Schnellschaltelementen
Vorschubumkehr
Verschiebbare Schutzabdeckung
Gestriebesteller
Halogenlampe
Kühlmittelpumpe

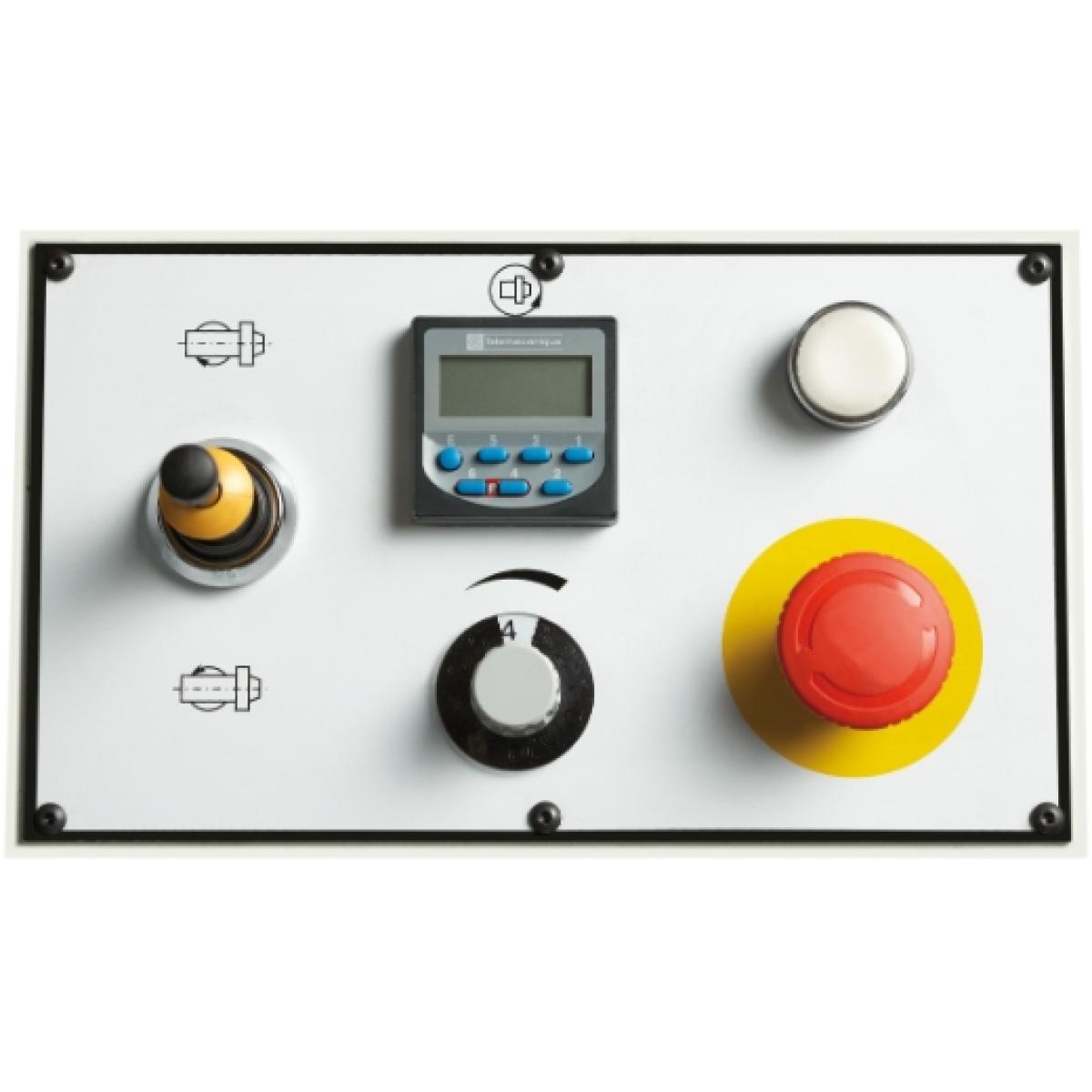

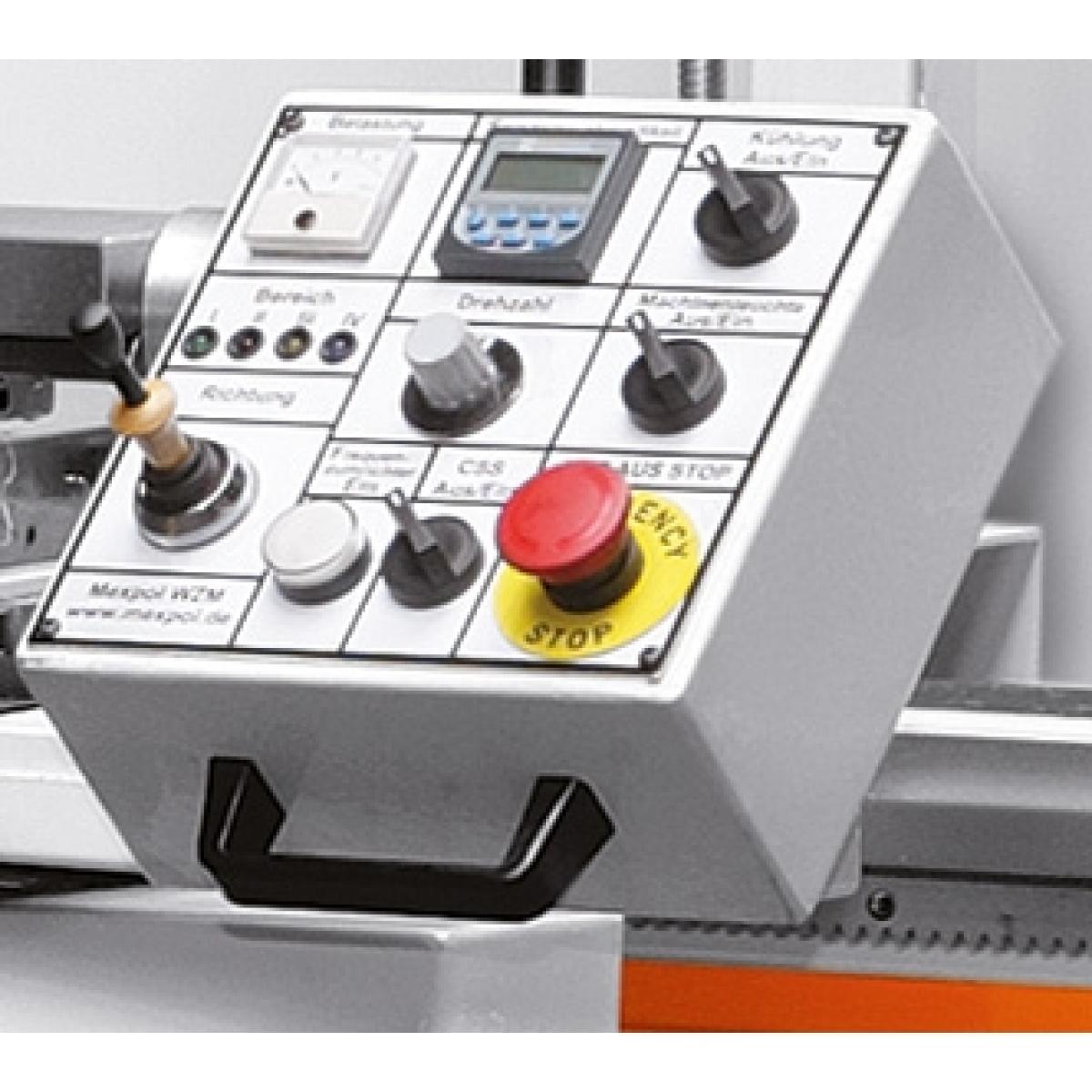

Not-Aus-Taster
Eilgangsmotor Längsschlitten
Technische Daten:
Spitzenweite: 2000mm
Spitzenhöhe: 380mm
Drehdurchmesser über Bett: 760mm
Drehdurchmesser über Schlitten: 520mm
Drehdurchmesser ohne Brücke: 950mm
Maschinenbettbreite: 560mm
Querschlittenweg: 410mm
Oberschlittenweg: 150mm
Drehmeißelquerschnitt, max.: 45x45mm
Drehfutteraufnahme: DIN 55027 Nr. 11
Spindelaufnahme (Drehspindel): 140mm
Spindelbohrung: 132mm
Drehzahlbereich 1, stufenlos: 7 - 42UpM
Drehzahlbereich 2, stufenlos: 28 - 170UpM
Drehzahlbereich 3, stufenlos: 165 - 1015UpM
Längsvorschübe: (150) 0,039 - 18mm/U
Quervorschübe: (150) 0,02 - 9mm/U
Gewindemaß metrisch: (76) 0,5 - 180mm
metrische Modulgewinde: (76) 0,125 - 45mm
Zollgewinde, Gänge G: (76) 60 - 1/6G/'
Zoll Modulgewinde, Gänge G: (76) 240 - 2/3G/'
Pinolenaufnahme: MK 6
Pinolendurchmesser: 105mm
Pinolenweg: 225mm
Motorleistung: 15000W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3970mm
Höhe (gesamt): 1600mm
Gewicht: 4470kg
Ursprungsland: BG
Paketdiensfähig: NEIN
Drehmaschinen Serie PREMIUM CU
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.
Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Leistungsdaten und Aufnahmen:
- Dreh-Ø 325-1.320 mm, ohne Brücke 440-1.500 mm
- Drehgröße über Schlitten Ø 190-940 x 6.000 mm
- Antriebsmotor: 2.200-22.000 W, 400 V, hohes Drehmoment
- Drehfutteraufnahme: DIN 55027
- Pinolenaufnahme: MK 3 - MK 6
Serienausstattung:

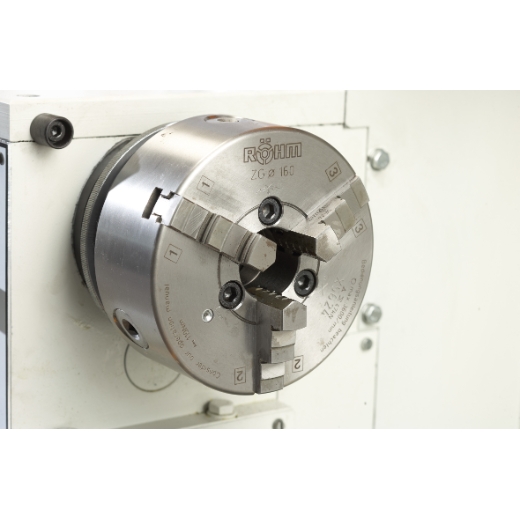

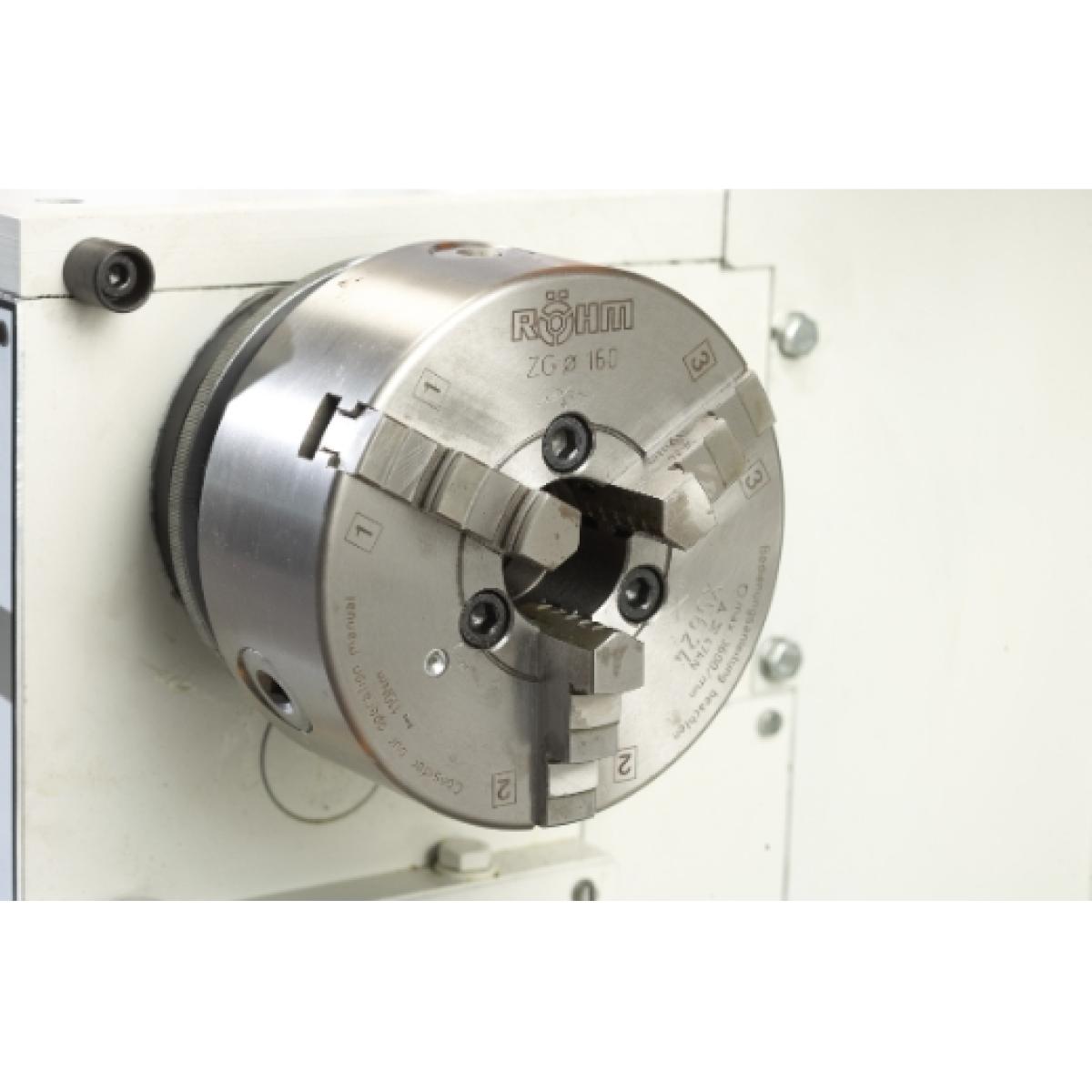

- RÖHM Dreibacken-Drehfutter

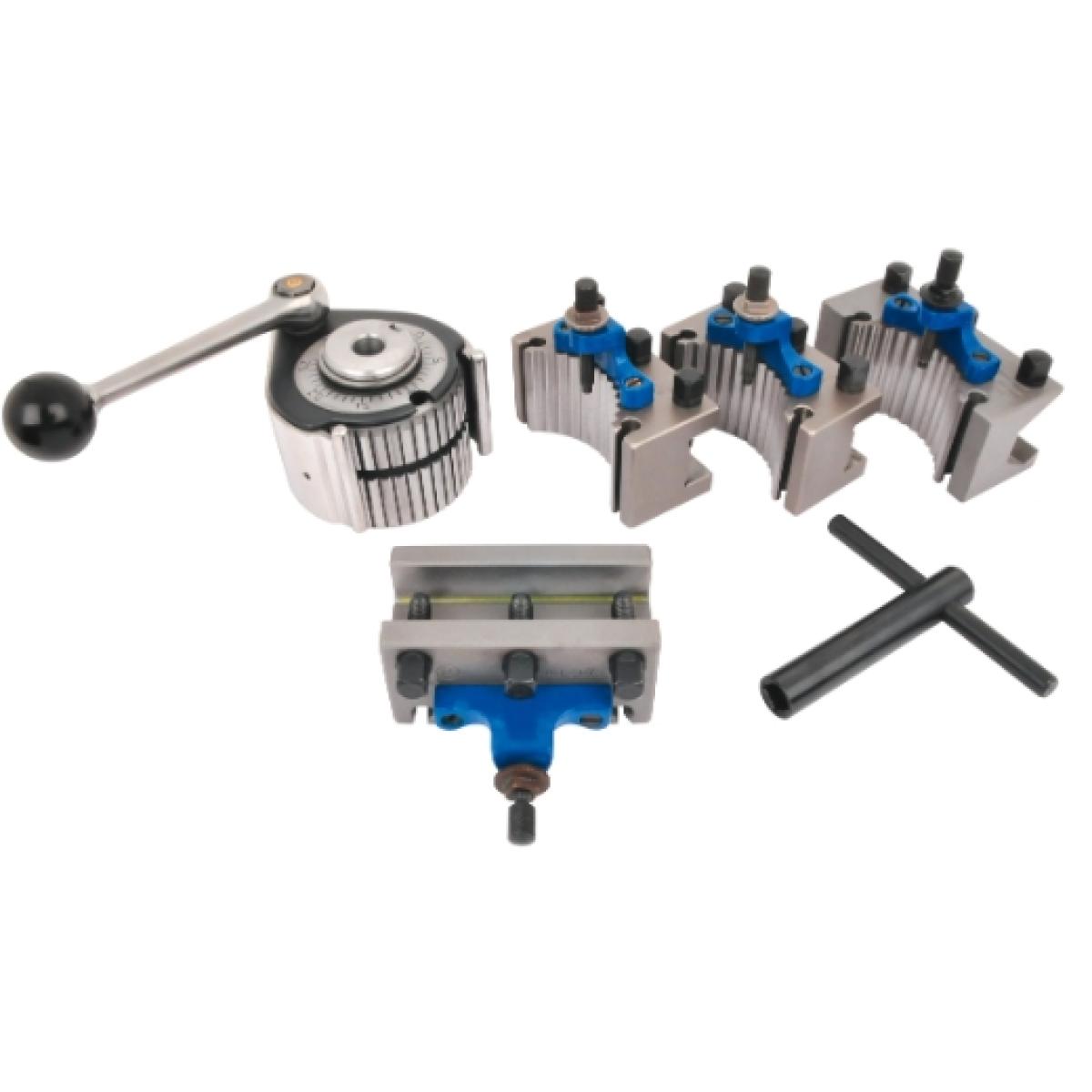

- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
Sonderzubehör:

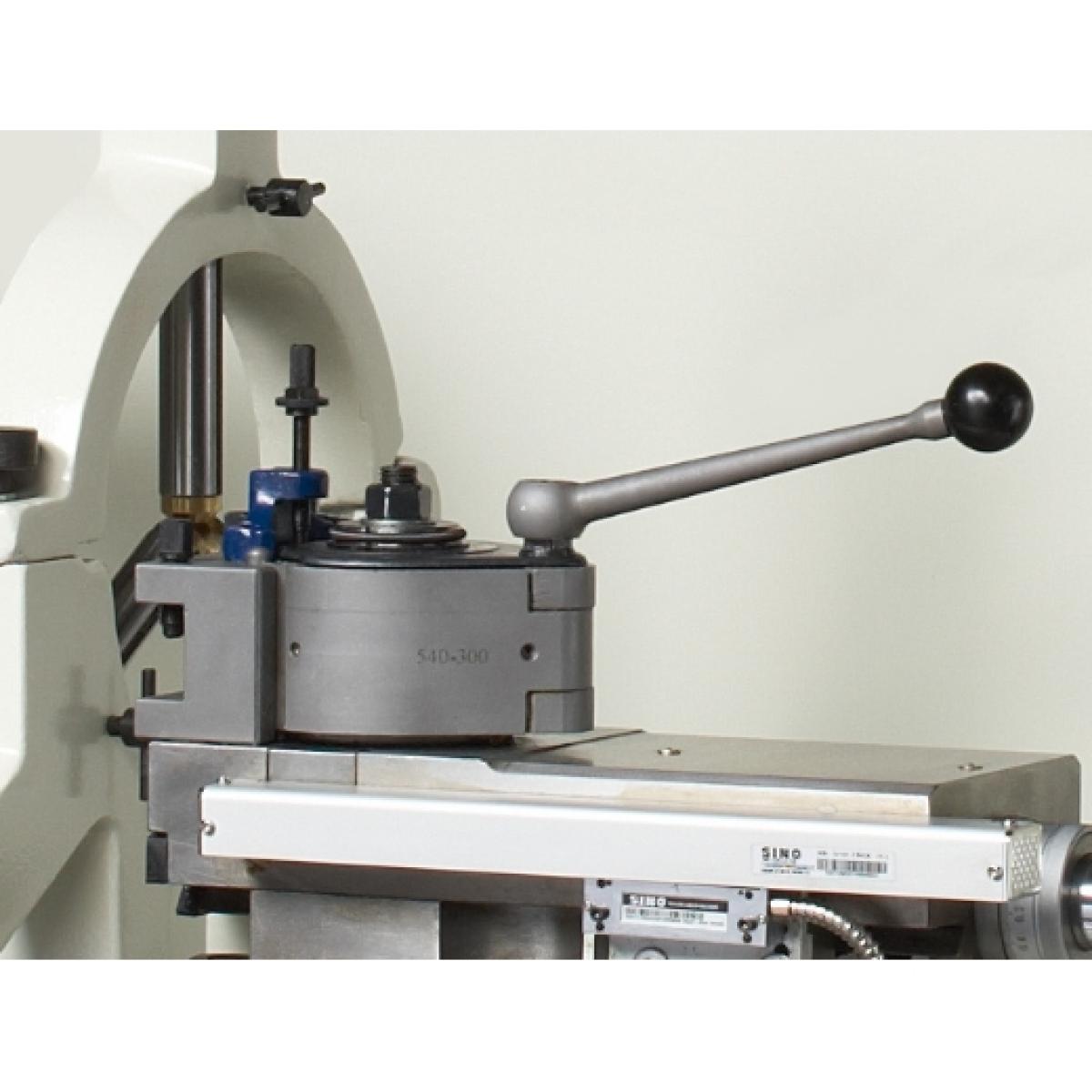

- Digitale Positionsanzeige SINO für 3 Achsen
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig, 25 x 25 mm
- Stechwerkzeugsortiment inkl. Platten, 6-teilig
- Maschinenschuh Ø 160 mm, 6 Stk.
auf Anfrage:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
Vorschubumkehr
Verschiebbare Schutzabdeckung
Gestriebesteller
Halogenlampe
Kühlmittelpumpe
Not-Aus-Taster
Eilgangsmotor Längsschlitten
Technische Daten:
Spitzenweite: 2000mm
Spitzenhöhe: 380mm
Drehdurchmesser über Bett: 760mm
Drehdurchmesser über Schlitten: 520mm
Drehdurchmesser ohne Brücke: 950mm
Maschinenbettbreite: 560mm
Querschlittenweg: 410mm
Oberschlittenweg: 150mm
Drehmeißelquerschnitt, max.: 45x45mm
Drehfutteraufnahme: DIN 55027 Nr. 11
Spindelaufnahme (Drehspindel): 140mm
Spindelbohrung: 132mm
Drehzahlbereich 1, stufenlos: 7 - 42UpM
Drehzahlbereich 2, stufenlos: 28 - 170UpM
Drehzahlbereich 3, stufenlos: 165 - 1015UpM
Längsvorschübe: (150) 0,039 - 18mm/U
Quervorschübe: (150) 0,02 - 9mm/U
Gewindemaß metrisch: (76) 0,5 - 180mm
metrische Modulgewinde: (76) 0,125 - 45mm
Zollgewinde, Gänge G: (76) 60 - 1/6G/'
Zoll Modulgewinde, Gänge G: (76) 240 - 2/3G/'
Pinolenaufnahme: MK 6
Pinolendurchmesser: 105mm
Pinolenweg: 225mm
Motorleistung: 15000W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3970mm
Höhe (gesamt): 1600mm
Gewicht: 4470kg
Ursprungsland: BG
Paketdiensfähig: NEIN
Drehmaschinen Serie PREMIUM CU
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.
Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Leistungsdaten und Aufnahmen:
- Dreh-Ø 325-1.320 mm, ohne Brücke 440-1.500 mm
- Drehgröße über Schlitten Ø 190-940 x 6.000 mm
- Antriebsmotor: 2.200-22.000 W, 400 V, hohes Drehmoment
- Drehfutteraufnahme: DIN 55027
- Pinolenaufnahme: MK 3 - MK 6
Serienausstattung:
- RÖHM Dreibacken-Drehfutter
- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
Sonderzubehör:
- Digitale Positionsanzeige SINO für 3 Achsen
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig, 25 x 25 mm
- Stechwerkzeugsortiment inkl. Platten, 6-teilig
- Maschinenschuh Ø 160 mm, 6 Stk.
auf Anfrage:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
