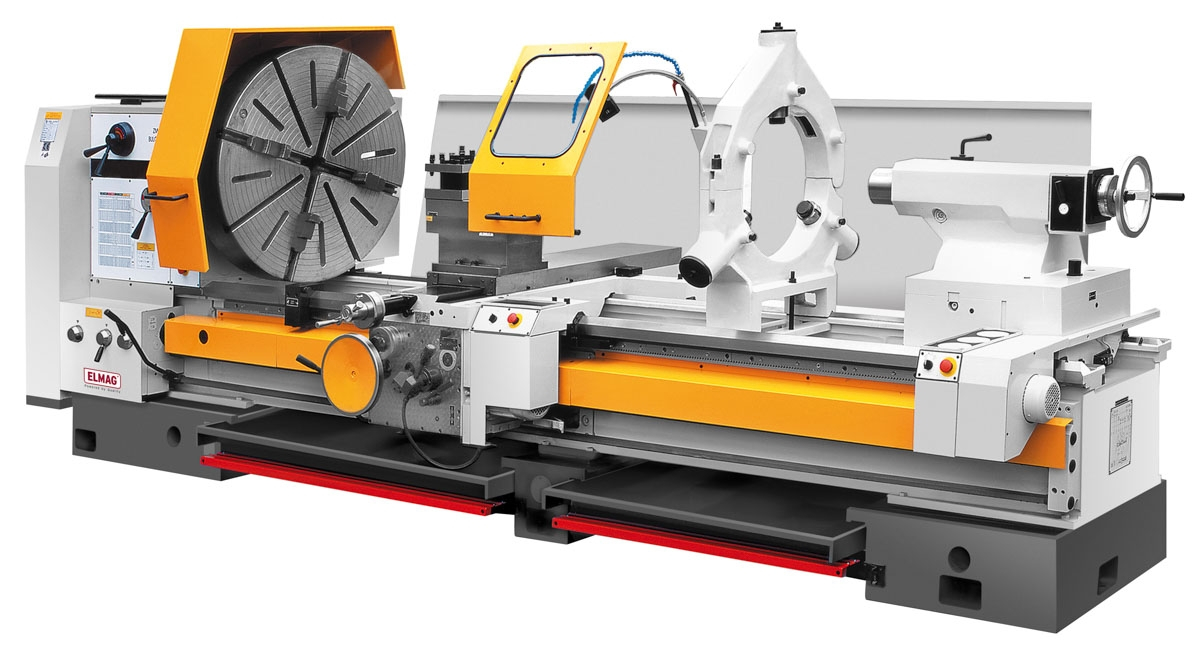

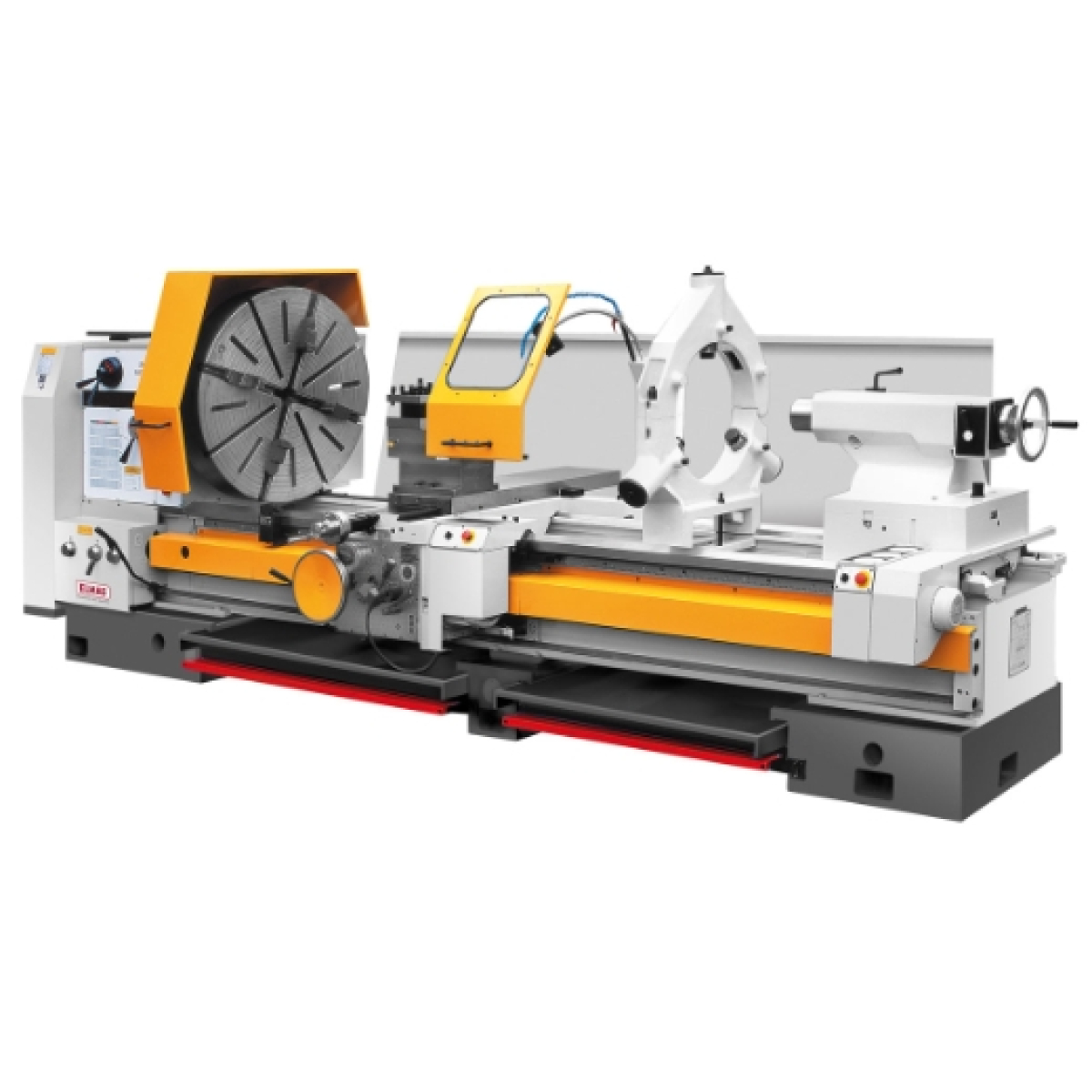

ELMAG Universal-Drehmaschine
Standards Serie PREMIUM CU:
Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
Demontierbare Brücke
Prismenführungen
Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
Vorschubumkehrschaltung
Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen

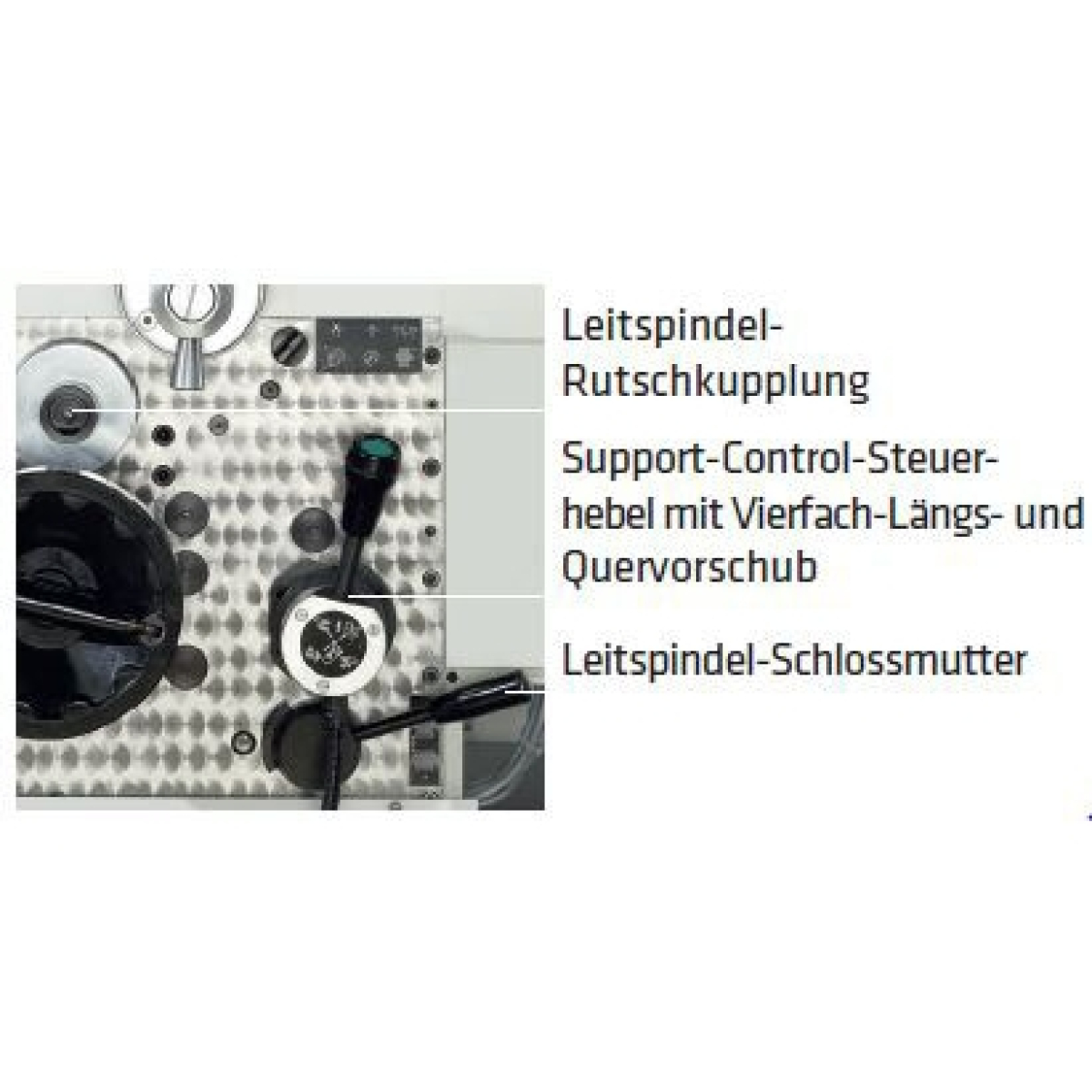

Werkzeugschlitten mit Schlossmutter
Präzise Schlittenführungen, einstellbar
Massiver Reitstock mit Kegeldrehverschiebung
Drehmaschinengenauigkeit nach DIN
Technische Daten:
Spitzenweite: 4000mm
Spitzenhöhe: 625mm
Drehdurchmesser über Bett: 1320mm
Drehdurchmesser über Schlitten: 940mm
Drehdurchmesser ohne Brücke: 1500mm
Maschinenbettbreite: 700mm
Querschlittenweg: 685mm
Oberschlittenweg: 270mm
Drehfutteraufnahme: DIN 55027 Nr. 15
Spindelaufnahme (Drehspindel): 160mm
Spindelbohrung: 155mm
Drehzahl: 5 - 1000UpM
Drehzahlstufen: 24
Längsvorschübe: (160) 0,032 - 38,9mm/U
Quervorschübe: (160) 0,016 - 19,45mm/U
Gewindemaß metrisch: (80) 0,5 - 480mm
metrische Modulgewinde: (80) 0,125 - 120mm
Zollgewinde, Gänge G: (80) 60 - 1/16G/'
Zoll Modulgewinde, Gänge G: (80) 240 - 1/4G/'
Pinolenaufnahme: MK 6
Pinolendurchmesser: 125mm
Pinolenweg: 260mm
Motorleistung: 22000W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 6200mm
Höhe (gesamt): 1980mm
Gewicht: 8950kg
Ursprungsland: BG
Paketdiensfähig: NEIN
HIGH-CLASS Modelle für anspruchsvolle Dreharbeiten!
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.
Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Serienausstattung

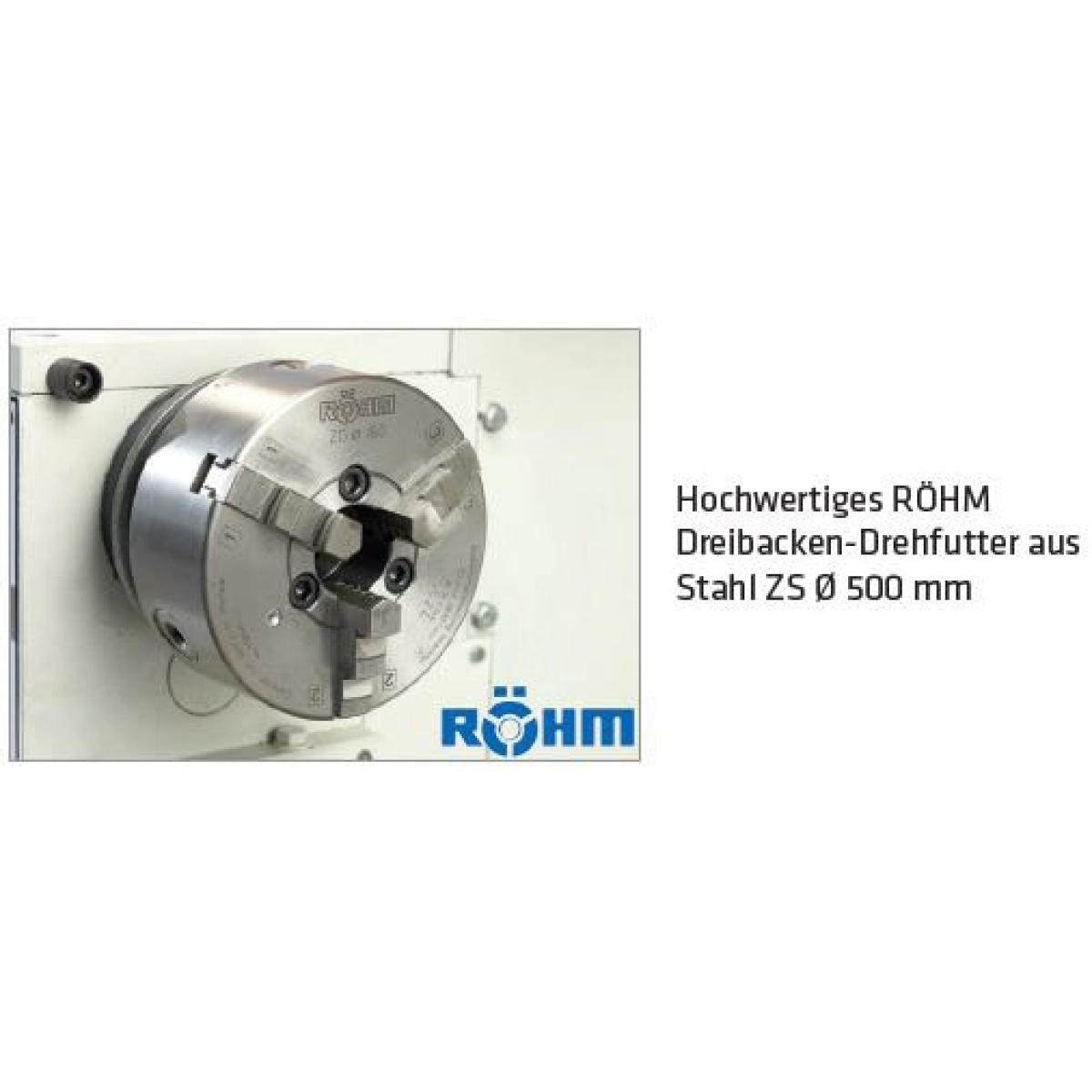

- RÖHM Dreibacken-Drehfutter Ø 500 mm

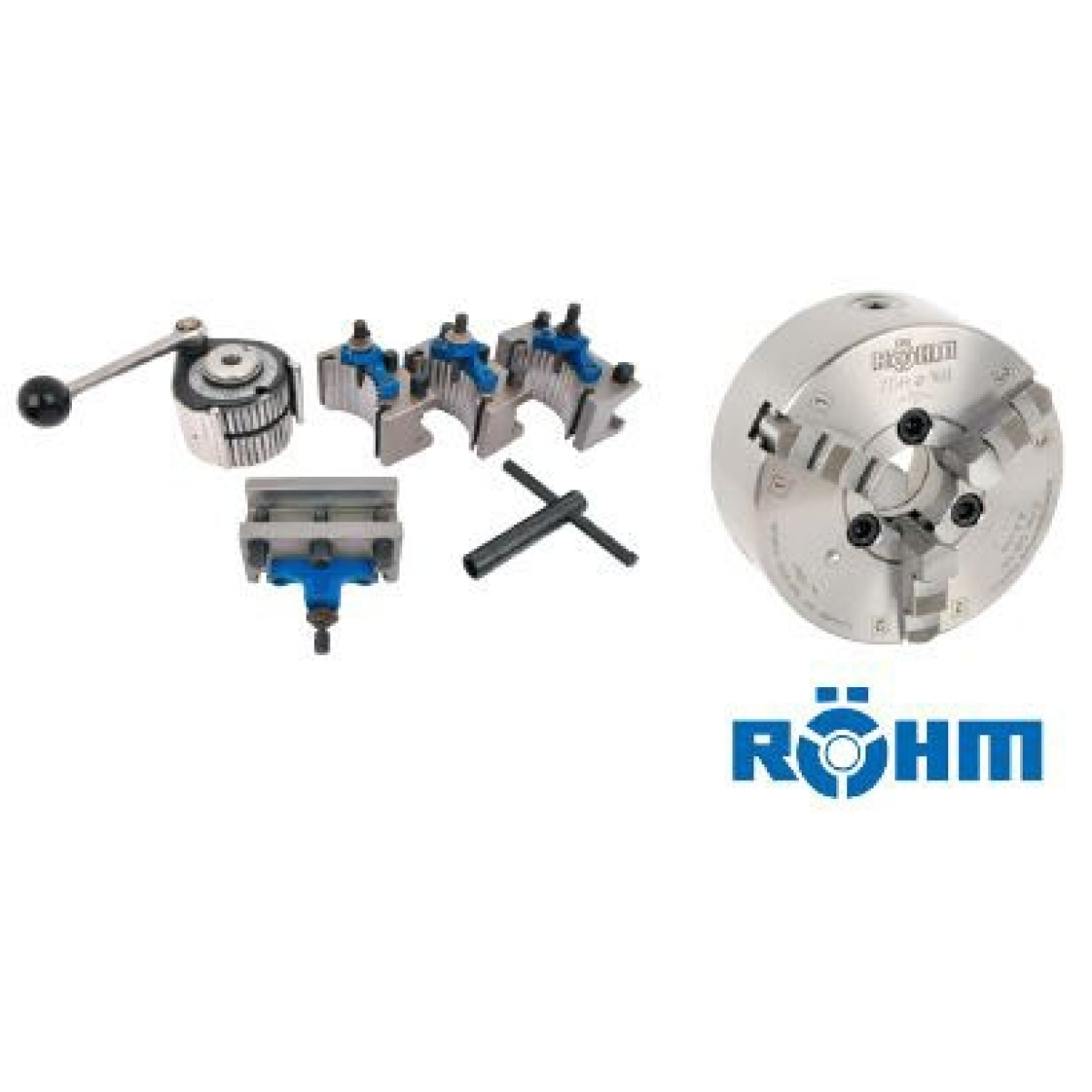

- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE

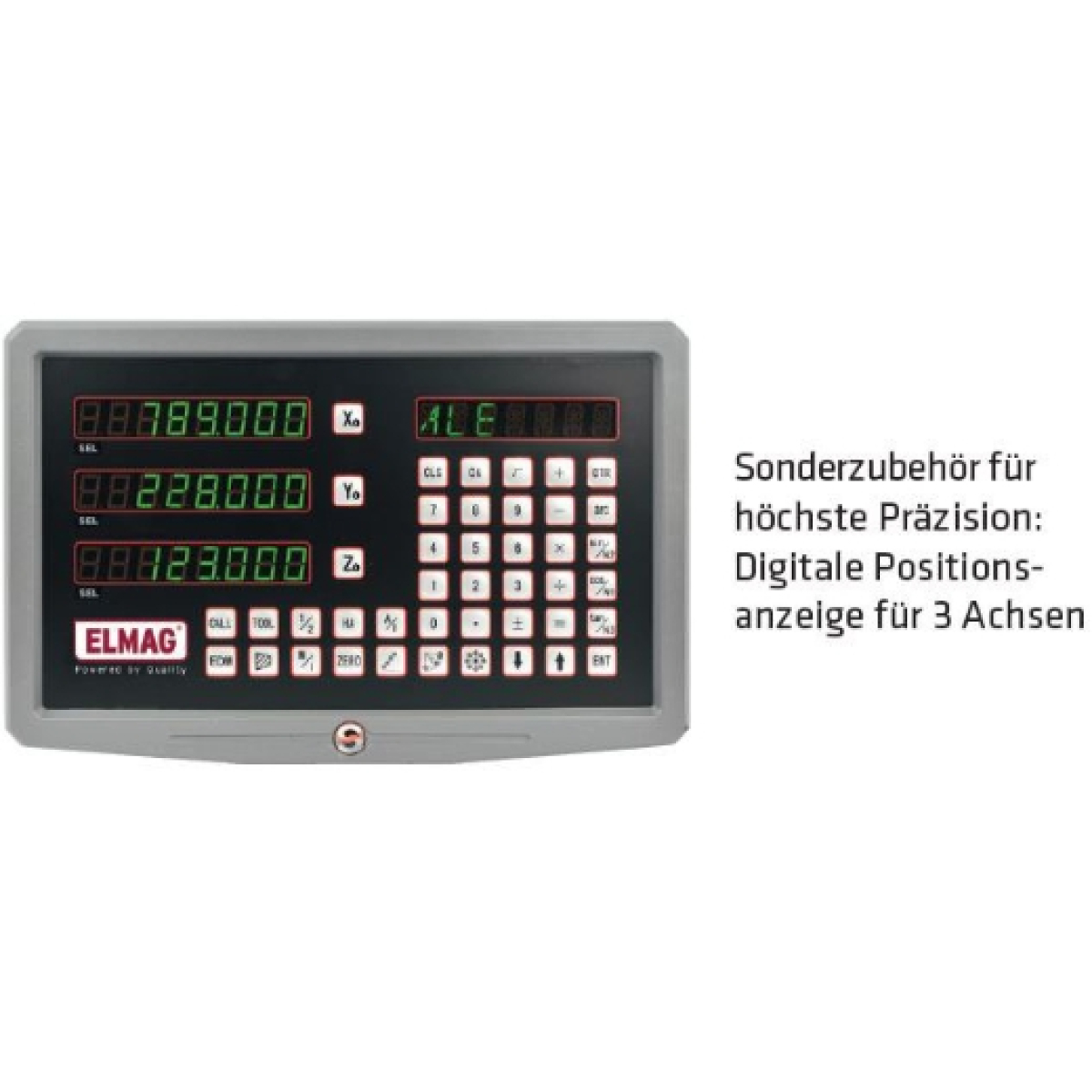

Sonderzubehör
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
Demontierbare Brücke
Prismenführungen
Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
Vorschubumkehrschaltung
Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
Werkzeugschlitten mit Schlossmutter
Präzise Schlittenführungen, einstellbar
Massiver Reitstock mit Kegeldrehverschiebung
Drehmaschinengenauigkeit nach DIN
Technische Daten:
Spitzenweite: 4000mm
Spitzenhöhe: 625mm
Drehdurchmesser über Bett: 1320mm
Drehdurchmesser über Schlitten: 940mm
Drehdurchmesser ohne Brücke: 1500mm
Maschinenbettbreite: 700mm
Querschlittenweg: 685mm
Oberschlittenweg: 270mm
Drehfutteraufnahme: DIN 55027 Nr. 15
Spindelaufnahme (Drehspindel): 160mm
Spindelbohrung: 155mm
Drehzahl: 5 - 1000UpM
Drehzahlstufen: 24
Längsvorschübe: (160) 0,032 - 38,9mm/U
Quervorschübe: (160) 0,016 - 19,45mm/U
Gewindemaß metrisch: (80) 0,5 - 480mm
metrische Modulgewinde: (80) 0,125 - 120mm
Zollgewinde, Gänge G: (80) 60 - 1/16G/'
Zoll Modulgewinde, Gänge G: (80) 240 - 1/4G/'
Pinolenaufnahme: MK 6
Pinolendurchmesser: 125mm
Pinolenweg: 260mm
Motorleistung: 22000W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 6200mm
Höhe (gesamt): 1980mm
Gewicht: 8950kg
Ursprungsland: BG
Paketdiensfähig: NEIN
HIGH-CLASS Modelle für anspruchsvolle Dreharbeiten!
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.
Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Serienausstattung
- RÖHM Dreibacken-Drehfutter Ø 500 mm
- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
