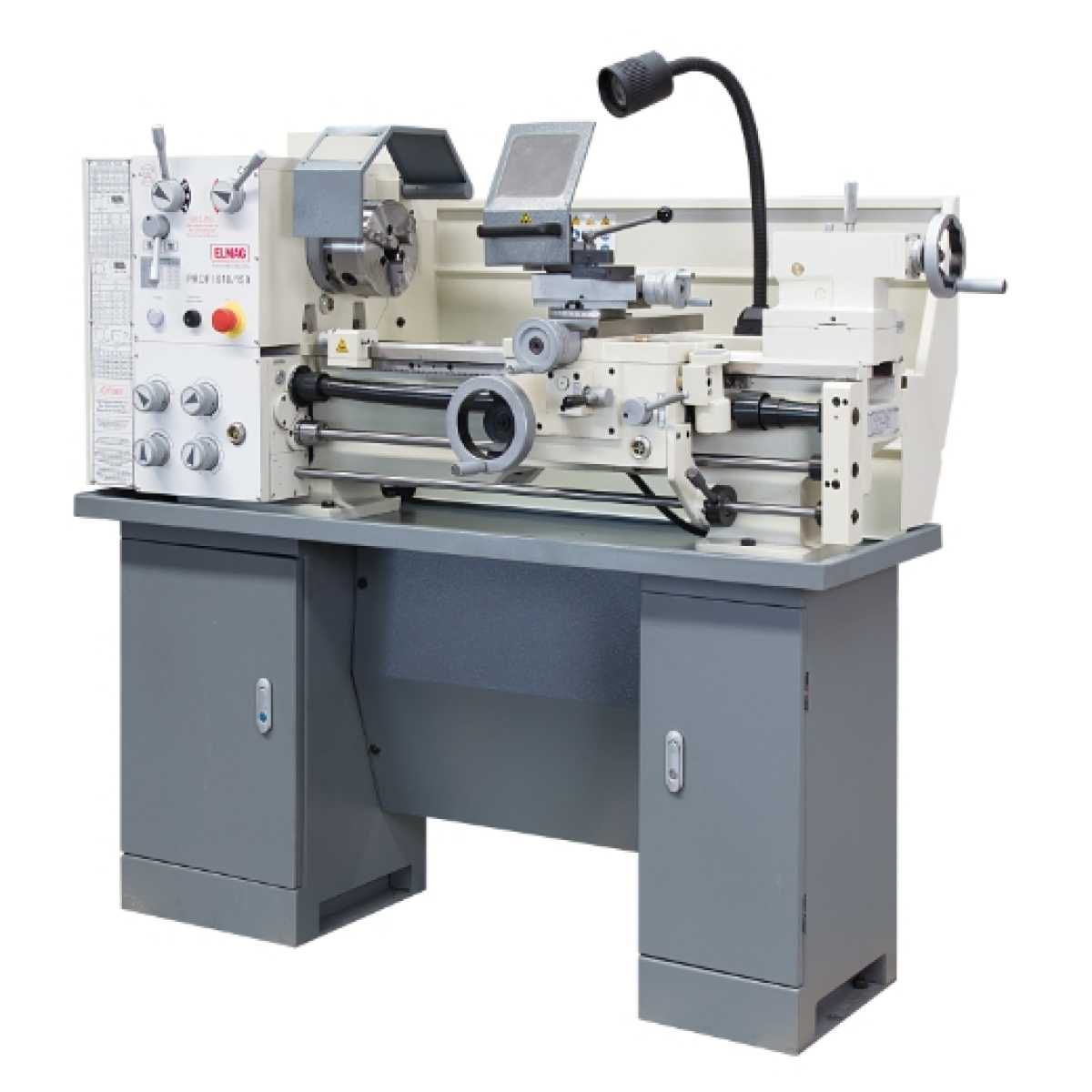

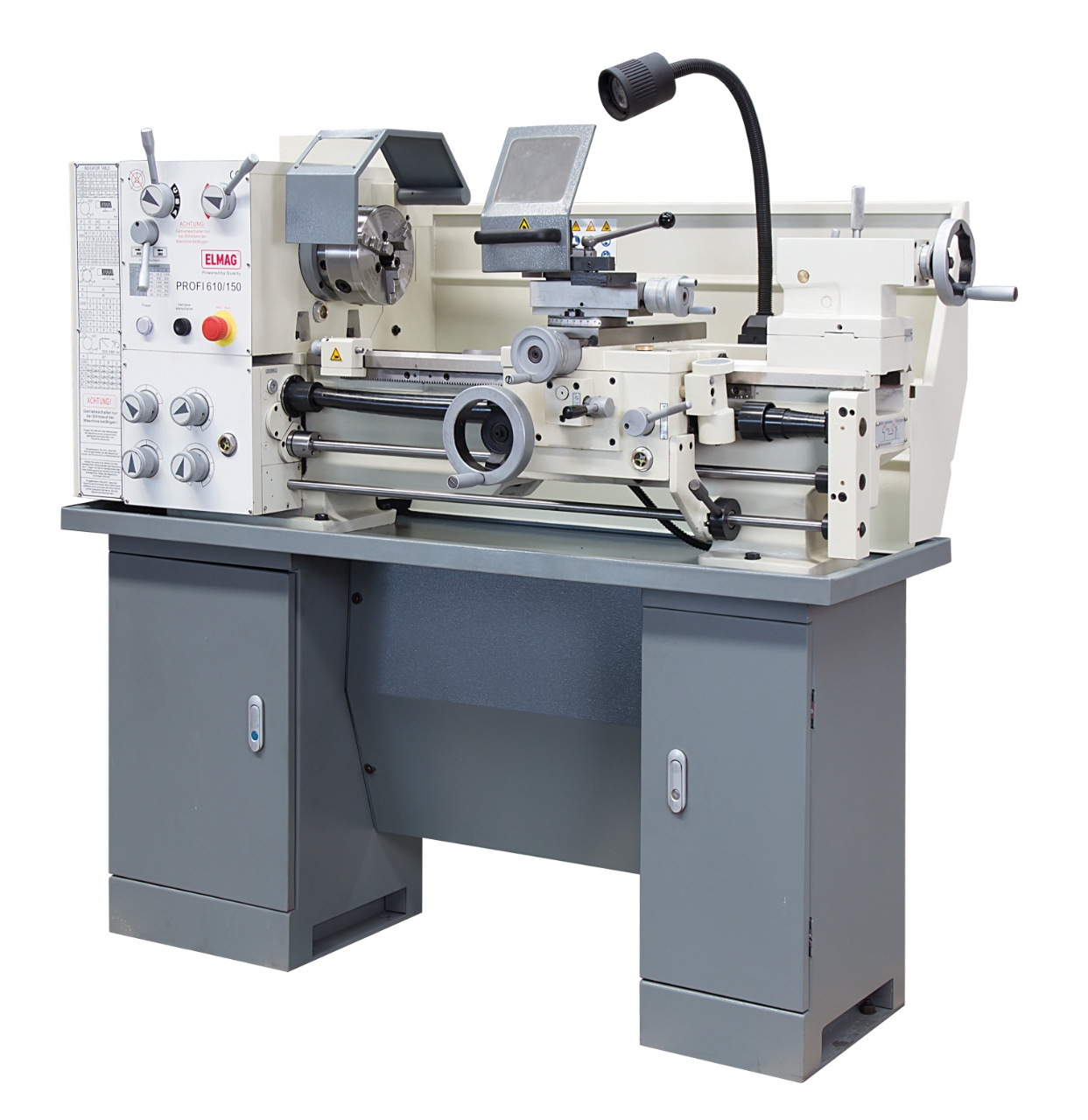

ELMAG Universal-Drehmaschine
Leichte Leit- und Zugspindeldrehmaschine, 1.100 Watt
Das Modell PROFI 610/150 verfügt über alle Kennzeichen einer modernen
Universaldrehmaschine: Gute Drehzahl- und Vorschubauswahl, Längs-
und Quervorschub, Vorschubumkehr, kräftige Zugspindel für hohe
Schnittleistung und Feinbearbeitung, präzise Leitspindel für Gewindebearbeitung , Drehspindel-Schaltwelle für Rechts- oder Linkslauf und eine leicht erlernbare, sichere Bedienung.
Mit einer maximalen Drehgröße über Schlitten von Ø 178 x 914 mm
und einer Spindelbohrung von Ø 38 mm erfüllt die PROFI 610/150 weitgehend den Bedarf von Auto- und Karosseriewerkstätten, Leichtmaschinenbau- und Installationsbetrieben. Die Maschine ist mit einer Spindelsicherung gegen gleichzeitiges Einschalten der Leit- und Zugspindel ausgestattet - ein Beitrag für sicheres Drehen in Lehrwerkstätten und Berufsschulen.
Die PROFI 610/150 wird durch einen kräftigen 1.100 Watt-Motor
angetrieben. Neun Drehzahl- und 16 Vorschubstufen bieten eine gute
Auswahl für die richtige Schnittgeschwindigkeit. Leicht verständliche
Tabellen am Spindelkopf für 36 metrische und 20 Zollgewinde, gute Schaltbarkeit des im Ölbad laufenden Spindel- und des Vorschubgetriebes
und ein präziser Werkzeugschlitten erleichtern das Leben des
Zerspanungstechnikers.
Das Modell PROFI 610/150 wird mit einem Werkzeugschrank-Untergestell
und einer umfassenden Serienausstattung zu einem sehr guten Preis-/
Leistungsverhältnis angeboten, Ölfüllung und Probelauf inbegriffen.
Eine digitale Positionsanzeige von SINO für optimale Positionskontrolle,
ein Kühlmittelsystem und weiteres Spezialzubehör wie z.B. RÖHM-
Drehfutter werden optional angeboten.
Serienausstattung

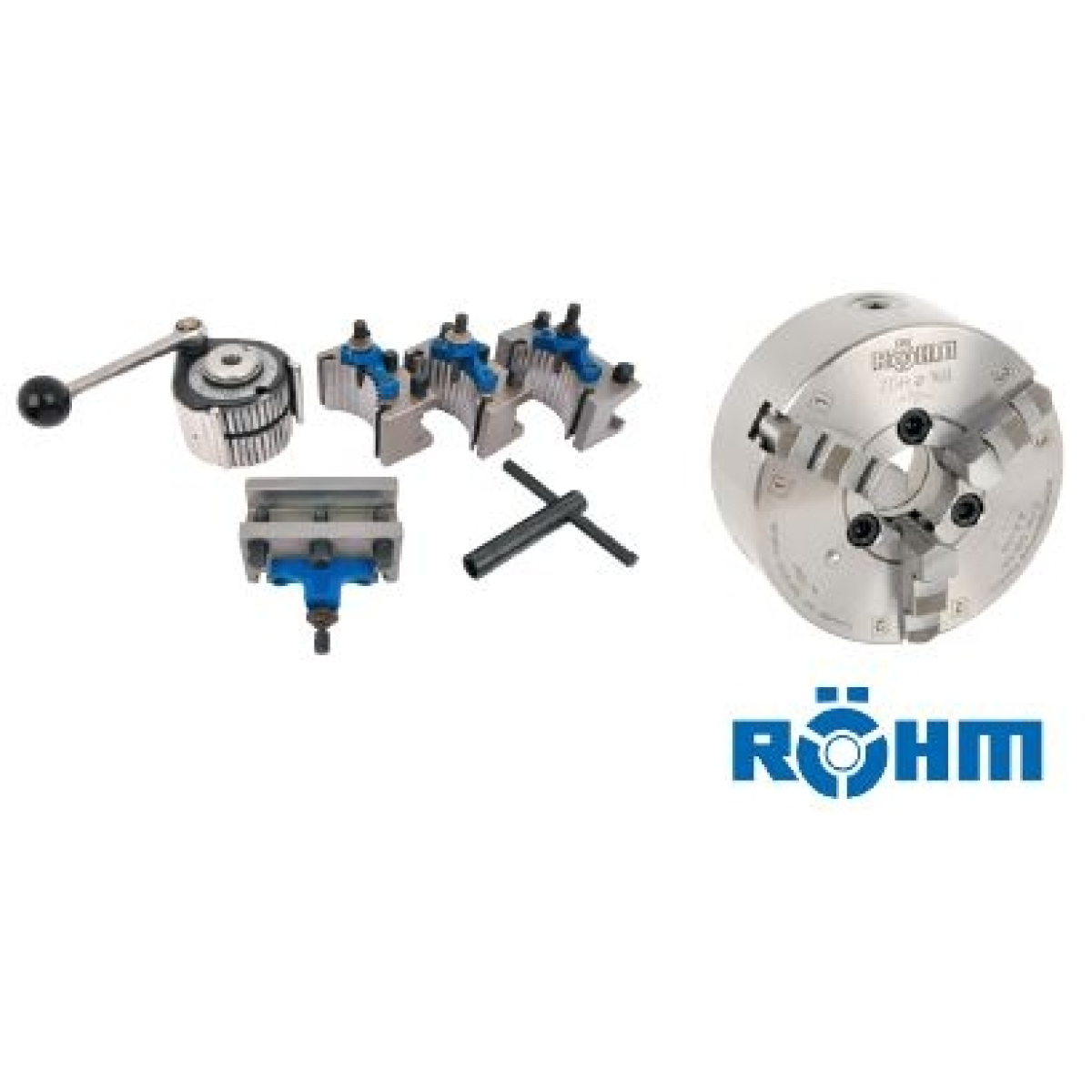

- RÖHM-Dreibacken-Drehfutter Ø 160 mm
- Vierbacken-Planscheibenfutter Ø 200 mm
- Aufspannscheibe Ø 260 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 3
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set MA
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Technische Daten:
Spitzenweite: 610mm
Spitzenhöhe: 150mm
Drehdurchmesser über Bett: 300mm
Drehdurchmesser über Schlitten: 178mm
Drehdurchmesser ohne Brücke: 430mm
Maschinenbettbreite: 180mm
Brückenlänge: 225mm
Querschlittenweg: 175mm
Oberschlittenweg: 95mm
Drehmeißelquerschnitt, max.: 16x16mm
Drehfutteraufnahme: D1 - 4
Spindelaufnahme (Drehspindel): MK 5
Spindelbohrung: 38mm
Drehzahl: 65 - 1810UpM
Drehzahlstufen: 18
Längsvorschübe: (16) 0,078 - 1,044mm/U
Quervorschübe: (16) 0,018 - 0,236mm/U
Gewindemaß metrisch: (36) 0,45 - 10mm
Zollgewinde, Gänge G: (20) 2 1/4 - 40G/'
Leitspindelsteigung: 3mm
Leitspindeldurchmesser: 22mm
Pinolenaufnahme: MK 3
Pinolendurchmesser: 32mm
Pinolenweg: 100mm
Motorleistung: 1100W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 1700mm
Höhe (gesamt): 1270mm
Gewicht: 390kg
Ursprungsland: CN
Paketdiensfähig: NEIN
