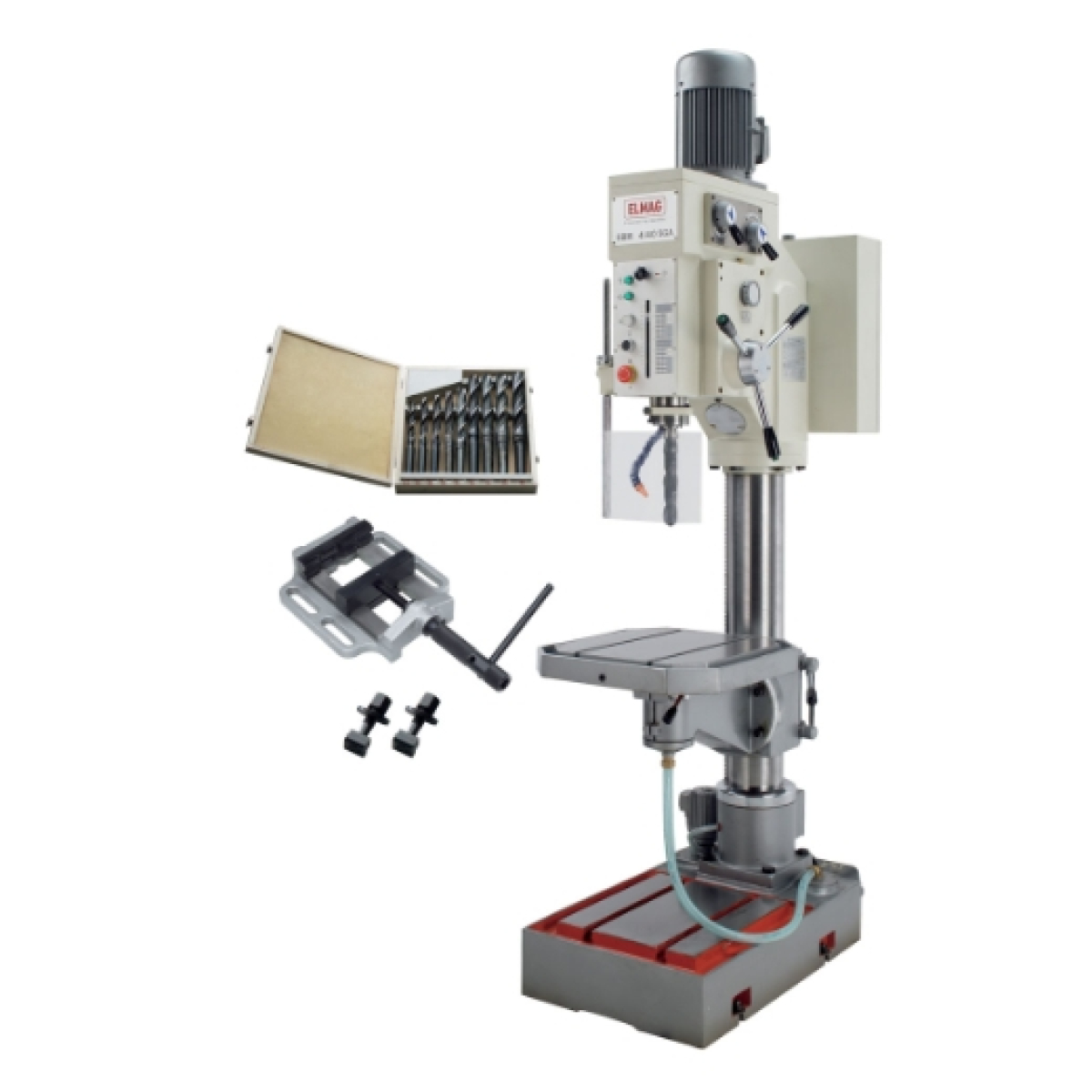

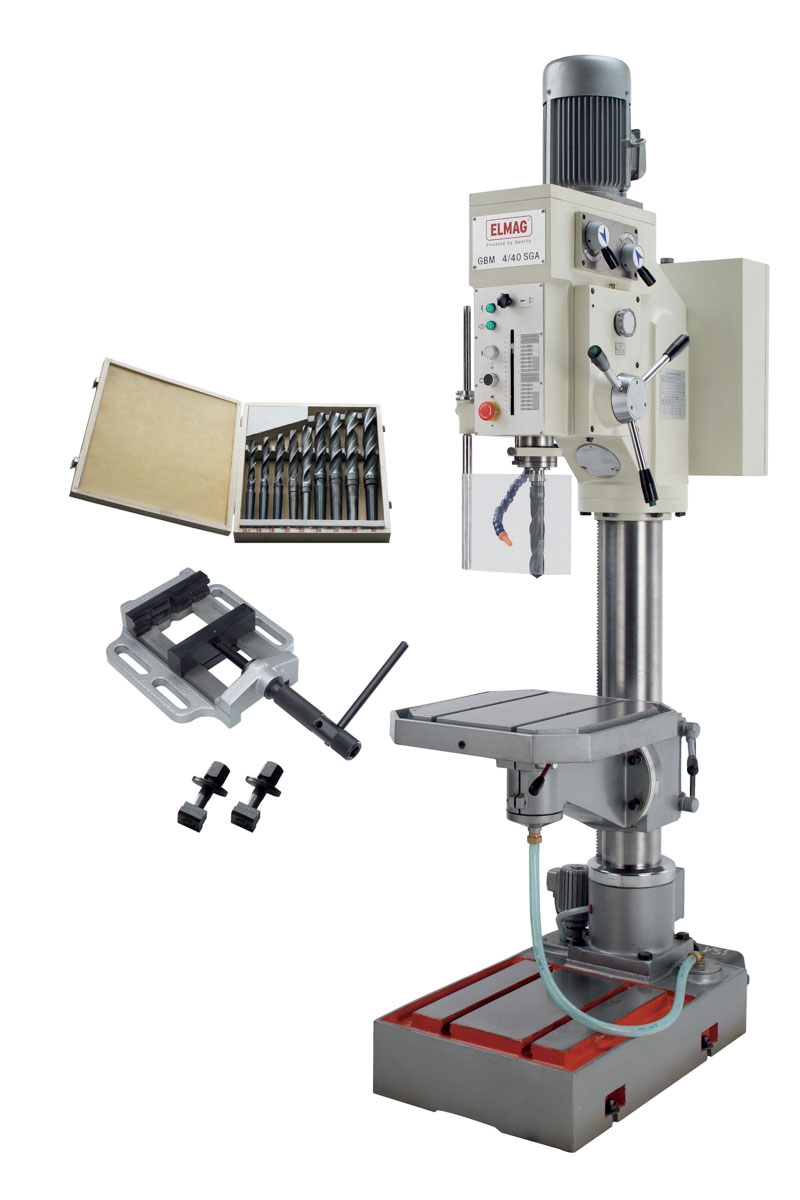

ELMAG Getriebe-Säulenbohrmaschine GBM 4/40 SGA - Set
Bohrleistung Ø 40 mm
Kubatur 424x424x600 mm
Spindelausladung 325 mm
Kräftiger Antriebsmotor 400 V,2-stufig 2.200 W / 1.500 W
Langlebiges Qualitätsgetriebe,12 Drehzahlen 70 - 2.600 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Gewindeschneidmodus mit am Bedien-hebel schaltbarer Drehrichtungsumkehr
Automatischer Pinolenvorschub,3-stufig 0,1 / 0,2 / 0,3 mm/U
Automatischer Werkzeugauswurf
Präziser Bohrtisch und Grundplattemit T-Nuten und Kühlmittelrinne
Integriertes Kühlmittelsystem mitRücklauf, Tank im Maschinensockel
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Halogen-Bohrtischbeleuchtung
Technische Daten:
Bohrleistung in Stahl: 40mm
Gewindeschneideleistung: M24
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 70 - 2600UpM
Drehzahlstufen: 12
Pinolenhub: 150mm
Pinolenvorschubstufen: 3
Pinolenvorschub: 0,1/0,2/0,3mm/U
T-Nuten, Breite: 14mm
Bohrtischhub: 550mm
Spindelausladung: 325mm
Bohrtisch schwenkbar: ± 90°
Bohrtisch drehbar: ± 180°
Pinolenabstand Tisch: 45 - 600mm
Bohrtischfläche: 424x424mm
Motorleistung: (2-stufig) 2200 / 1500W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpleistung: 6l/min
Kubatur: 424x424x600mm
Grundplattenfläche (lxb): 505x760mm
Gewicht: 670kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Kräftiger Halbautomat mit 2.200 / 1.500 W
Die GBM 4/40 SGA gehört mit zur Königsklasse der ELMAG-
Qualitätsbohrmaschinen, denn sie vereinigt in sich modernste
Getriebe- und Bohrtechnik. Die Maschine verfügt über einen
zuschaltbaren Pinolenvorschub und ein integriertes Kühlmittel-
system mit Rücklauf. Sie bietet dem Anwender erweiterte
Funktionen wie Gewindeschneidmodus mit zuschaltbarer
Drehrichtungsumkehr, Werkzeugauswurf und Statusanzeige.
Mit 12 Drehzahlen von 70 bis 2.600 UpM bewältigt die GBM
4/40 SGA Bohrdurchmesser in Stahl bis 40 mm. Dank ihrer
präzisen und robusten Ausführung ist sie sowohl für perfekte
Einzelbohrungen in der Schlosserei oder im Werkzeugbau als
auch für die Serienproduktion optimal geeignet.
Serienausstattung
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 4 / B 16
- Reduzierhülse MK 4 / MK 3
- Reduzierhülse MK 3 / MK 2
- Reduzierhülse MK 3 / MK 1
- Austreibkeil
- Werkzeugsatz
- Bedienungsanleitung / CE
- Schneidölspray
Kubatur 424x424x600 mm
Spindelausladung 325 mm
Kräftiger Antriebsmotor 400 V,2-stufig 2.200 W / 1.500 W
Langlebiges Qualitätsgetriebe,12 Drehzahlen 70 - 2.600 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Gewindeschneidmodus mit am Bedien-hebel schaltbarer Drehrichtungsumkehr
Automatischer Pinolenvorschub,3-stufig 0,1 / 0,2 / 0,3 mm/U
Automatischer Werkzeugauswurf
Präziser Bohrtisch und Grundplattemit T-Nuten und Kühlmittelrinne
Integriertes Kühlmittelsystem mitRücklauf, Tank im Maschinensockel
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Halogen-Bohrtischbeleuchtung
Technische Daten:
Bohrleistung in Stahl: 40mm
Gewindeschneideleistung: M24
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 70 - 2600UpM
Drehzahlstufen: 12
Pinolenhub: 150mm
Pinolenvorschubstufen: 3
Pinolenvorschub: 0,1/0,2/0,3mm/U
T-Nuten, Breite: 14mm
Bohrtischhub: 550mm
Spindelausladung: 325mm
Bohrtisch schwenkbar: ± 90°
Bohrtisch drehbar: ± 180°
Pinolenabstand Tisch: 45 - 600mm
Bohrtischfläche: 424x424mm
Motorleistung: (2-stufig) 2200 / 1500W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpleistung: 6l/min
Kubatur: 424x424x600mm
Grundplattenfläche (lxb): 505x760mm
Gewicht: 670kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Kräftiger Halbautomat mit 2.200 / 1.500 W
Die GBM 4/40 SGA gehört mit zur Königsklasse der ELMAG-
Qualitätsbohrmaschinen, denn sie vereinigt in sich modernste
Getriebe- und Bohrtechnik. Die Maschine verfügt über einen
zuschaltbaren Pinolenvorschub und ein integriertes Kühlmittel-
system mit Rücklauf. Sie bietet dem Anwender erweiterte
Funktionen wie Gewindeschneidmodus mit zuschaltbarer
Drehrichtungsumkehr, Werkzeugauswurf und Statusanzeige.
Mit 12 Drehzahlen von 70 bis 2.600 UpM bewältigt die GBM
4/40 SGA Bohrdurchmesser in Stahl bis 40 mm. Dank ihrer
präzisen und robusten Ausführung ist sie sowohl für perfekte
Einzelbohrungen in der Schlosserei oder im Werkzeugbau als
auch für die Serienproduktion optimal geeignet.
Serienausstattung
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 4 / B 16
- Reduzierhülse MK 4 / MK 3
- Reduzierhülse MK 3 / MK 2
- Reduzierhülse MK 3 / MK 1
- Austreibkeil
- Werkzeugsatz
- Bedienungsanleitung / CE
- Schneidölspray
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
