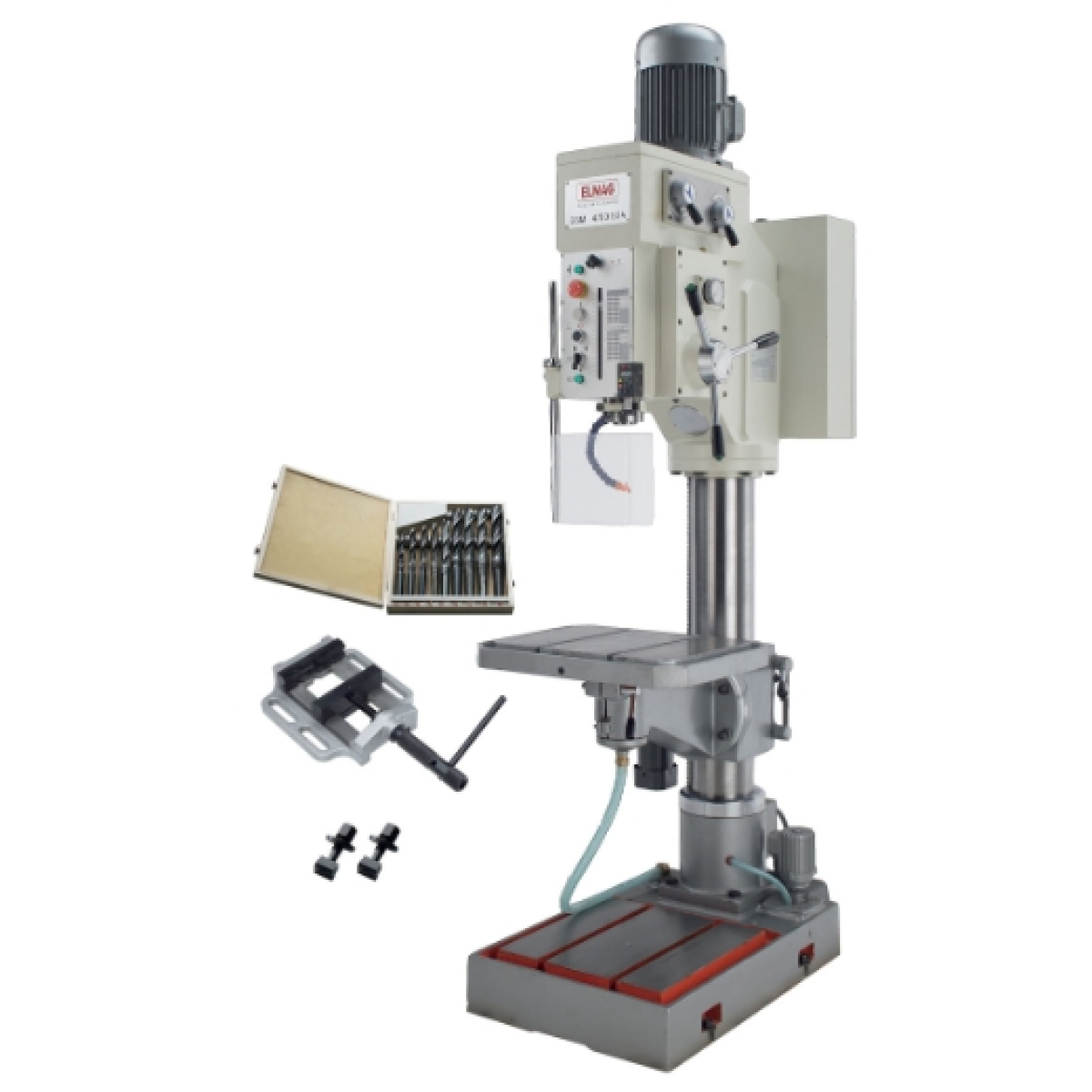

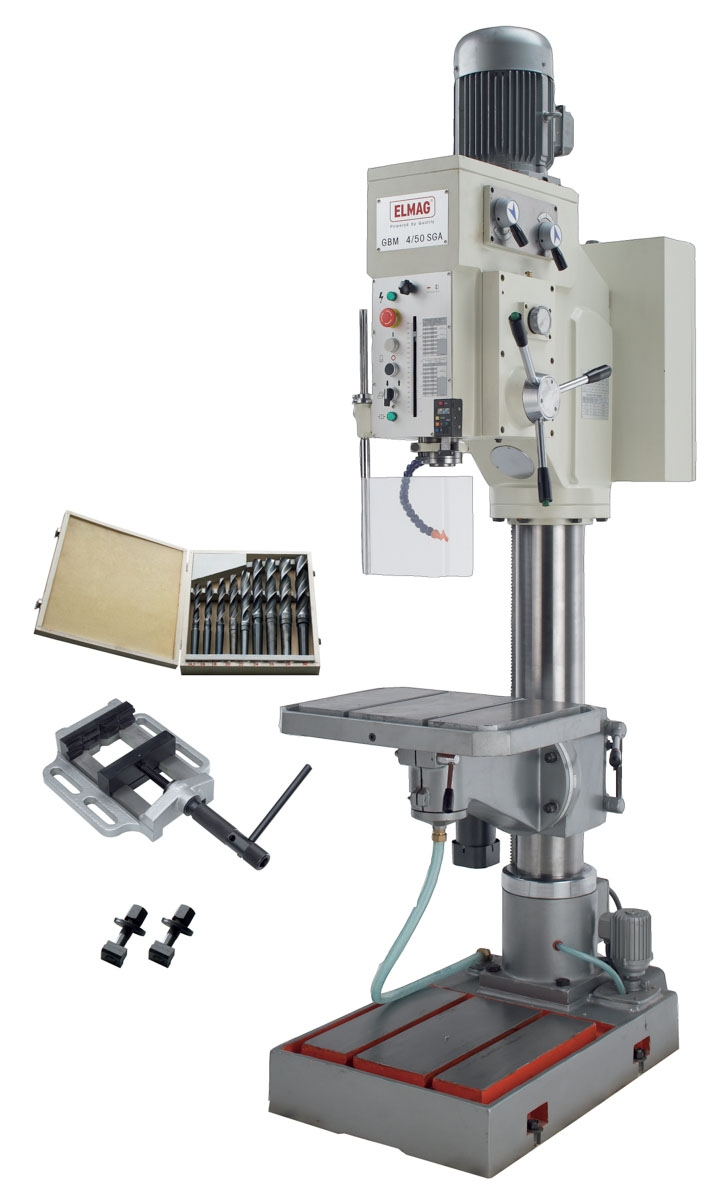

ELMAG Getriebe-Säulenbohrmaschine GBM 4/50 SGA - Set
Bohrleistung Ø 50 mm
Kubatur 505x375x600 mm
Spindelausladung 360 mm
Motor 2-stufig 2.800 / 2.200 W, 400 V
12 Drehzahlen 42 - 2.050 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Gewindeschneidmodus mit am Bedienhebelschaltbarer Drehrichtungsumkehr
4 Pinolenvorschübe0,07 / 0,15 / 0,26 / 0,4 mm/U
Digitale Bohrtiefenanzeige
Automatischer Werkzeugauswurf
Präziser bohrtisch und Grundplattemit T-Nuten und Kühlmittelrinne
Automatische Höhenverstellung desBohrtisches mittels Schneckengetriebe
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Bohrspindelschutzabdeckung
Technische Daten:
Bohrleistung in Stahl: 50mm
Gewindeschneideleistung: M24
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 42 - 2050UpM
Drehzahlstufen: 12
Pinolenhub: 180mm
Pinolenvorschubstufen: 4
Pinolenvorschub: 0,07 / 0,15 / 0,26 / 0,4mm/U
T-Nuten, Breite: 14mm
Bohrtischhub: 540mm
Spindelausladung: 360mm
Bohrtisch schwenkbar: ± 90°
Bohrtisch drehbar: ± 180°
Pinolenabstand Tisch: 60 - 600mm
Bohrtischfläche: 505x375mm
Motorleistung: (2-stufig) 2800 / 2200W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpleistung: 6l/min
Kubatur: 505x375x600mm
Grundplattenfläche (lxb): 555x825mm
Gewicht: 740kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Multifunktionelles Bohren mit 2.800 / 2.200 W
Die einzigartige GBM 4/50 SGA bietet zahlreiche elegante
Funktionen für effizientes Bohren und Gewindeschneiden.
Eine an der Bedienstelle schaltbare, automatische Tisch-
höhenverstellung und ein automatischer Werkzeugauswurf
sorgen für eine Verkürzung von Umrüstzeiten. 12 Drehzahlen
bis 2.050 UpM und ein vierfach einstellbarer Pinolenvorschub
bieten stets eine korrekte Schnittgeschwindigkeit - Bohrleistung
in Stahl bis Ø 50 mm.
Das Integrierte Kühlmittelsystem sowie eine am Bedienhebel
schaltbare Drehrichtungsumkehr runden das Bild dieses
exzellent bedienbaren Spitzenmodells ab. Zusätzliches Plus:
Mit der digitalen Bohrtiefenanzeige gelingen auch engtolerant
bemaßte Bohr- und Gewindetiefen.
Serienausstattung
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 4 / B 16
- Reduzierhülse MK 4 / MK 3
- Reduzierhülse MK 3 / MK 2
- Reduzierhülse MK 3 / MK 1
- Austreibkeil
- Werkzeugsatz
- Bedienungsanleitung / CE
- Schneidölspray
Kubatur 505x375x600 mm
Spindelausladung 360 mm
Motor 2-stufig 2.800 / 2.200 W, 400 V
12 Drehzahlen 42 - 2.050 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Gewindeschneidmodus mit am Bedienhebelschaltbarer Drehrichtungsumkehr
4 Pinolenvorschübe0,07 / 0,15 / 0,26 / 0,4 mm/U
Digitale Bohrtiefenanzeige
Automatischer Werkzeugauswurf
Präziser bohrtisch und Grundplattemit T-Nuten und Kühlmittelrinne
Automatische Höhenverstellung desBohrtisches mittels Schneckengetriebe
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Bohrspindelschutzabdeckung
Technische Daten:
Bohrleistung in Stahl: 50mm
Gewindeschneideleistung: M24
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 42 - 2050UpM
Drehzahlstufen: 12
Pinolenhub: 180mm
Pinolenvorschubstufen: 4
Pinolenvorschub: 0,07 / 0,15 / 0,26 / 0,4mm/U
T-Nuten, Breite: 14mm
Bohrtischhub: 540mm
Spindelausladung: 360mm
Bohrtisch schwenkbar: ± 90°
Bohrtisch drehbar: ± 180°
Pinolenabstand Tisch: 60 - 600mm
Bohrtischfläche: 505x375mm
Motorleistung: (2-stufig) 2800 / 2200W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpleistung: 6l/min
Kubatur: 505x375x600mm
Grundplattenfläche (lxb): 555x825mm
Gewicht: 740kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Multifunktionelles Bohren mit 2.800 / 2.200 W
Die einzigartige GBM 4/50 SGA bietet zahlreiche elegante
Funktionen für effizientes Bohren und Gewindeschneiden.
Eine an der Bedienstelle schaltbare, automatische Tisch-
höhenverstellung und ein automatischer Werkzeugauswurf
sorgen für eine Verkürzung von Umrüstzeiten. 12 Drehzahlen
bis 2.050 UpM und ein vierfach einstellbarer Pinolenvorschub
bieten stets eine korrekte Schnittgeschwindigkeit - Bohrleistung
in Stahl bis Ø 50 mm.
Das Integrierte Kühlmittelsystem sowie eine am Bedienhebel
schaltbare Drehrichtungsumkehr runden das Bild dieses
exzellent bedienbaren Spitzenmodells ab. Zusätzliches Plus:
Mit der digitalen Bohrtiefenanzeige gelingen auch engtolerant
bemaßte Bohr- und Gewindetiefen.
Serienausstattung
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 4 / B 16
- Reduzierhülse MK 4 / MK 3
- Reduzierhülse MK 3 / MK 2
- Reduzierhülse MK 3 / MK 1
- Austreibkeil
- Werkzeugsatz
- Bedienungsanleitung / CE
- Schneidölspray
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
