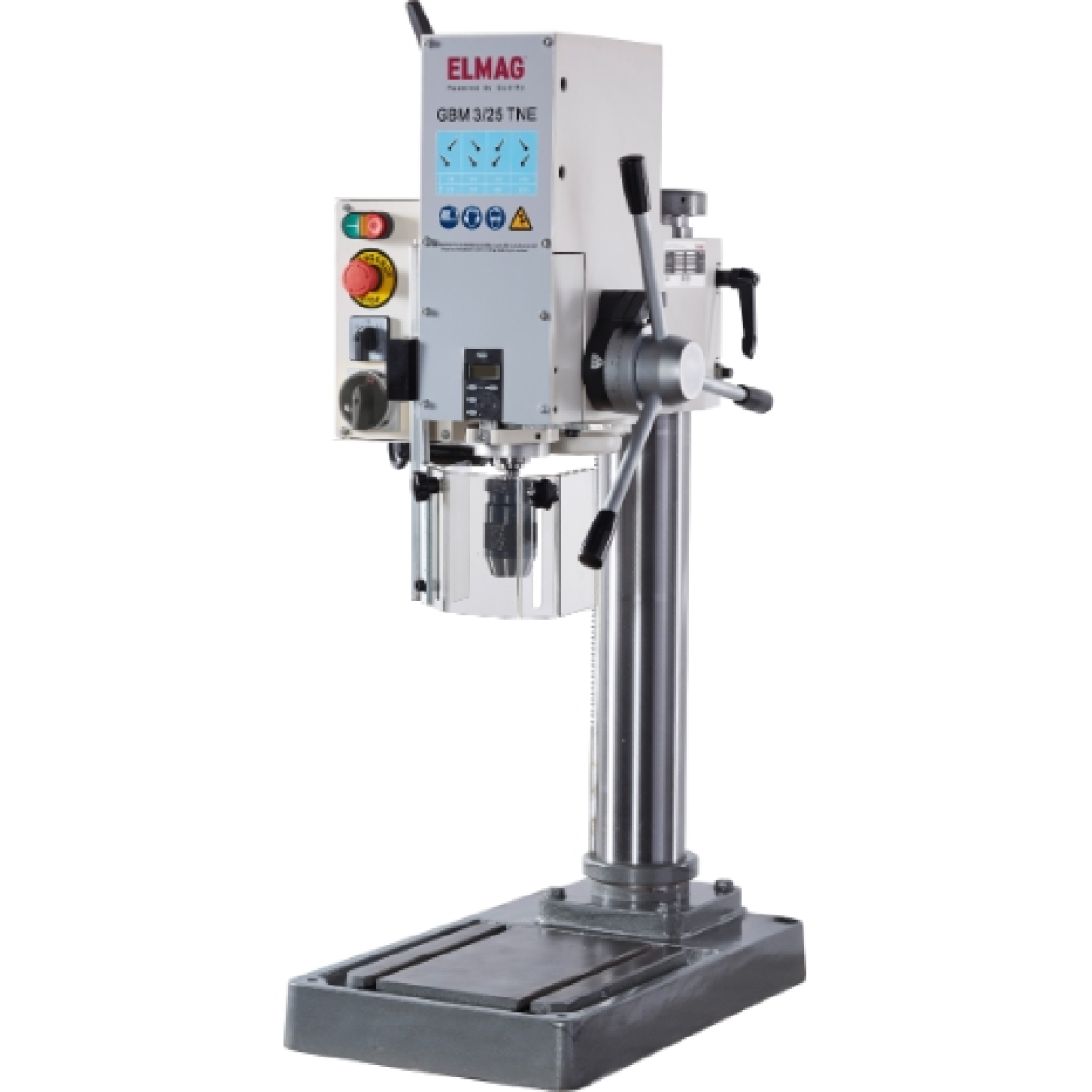

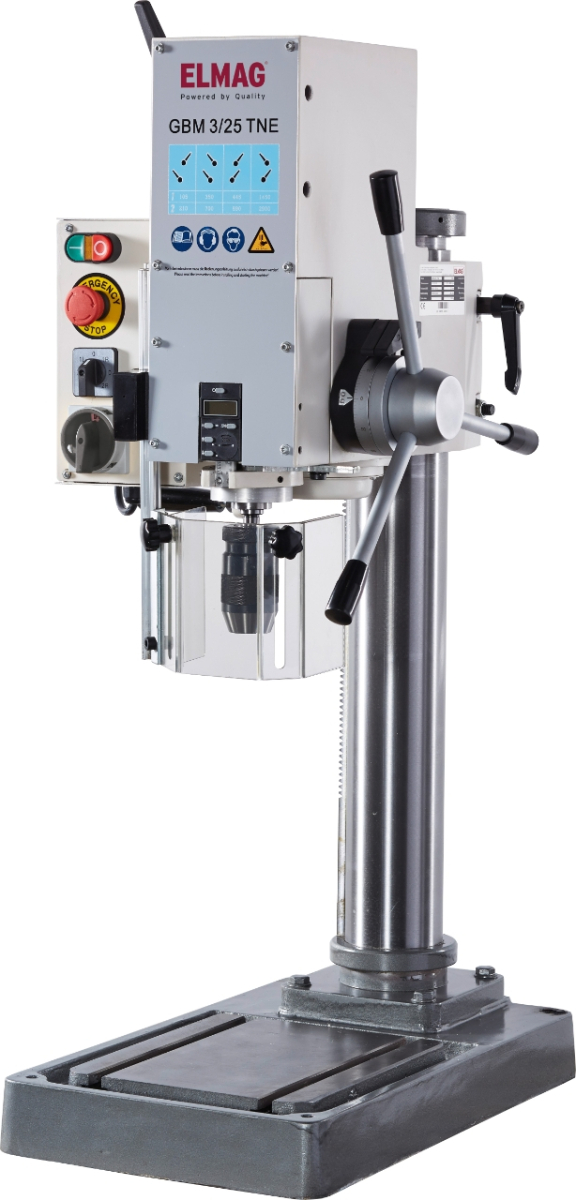

ELMAG Getriebe-Tischbohrmaschine
Bohrleistung Ø 25 mm
Kubatur 290x250x580 mm
Spindlausladung 255 mm
Kräftiger Antriebsmotor 400 V, 2-stufig 900 / 650 W
Laufruhiges Qualitätsgetriebe mit hoch belastbarer Schrägverzahnung
8 Drehzahlen 105 - 2.900 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Werkzeugauswurf
Präzise gearbeiteter Bohrtisch mit T-Nuten und Kühlmittelrinne
Dreh- und höhenverstellbarer Bohrkopf
Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
Not-Aus-Taster / Nullspannungsauslöser
Mit 5 Meter Anschlusskabel und EURO-CEE-Schutzstecker 16 Ampere

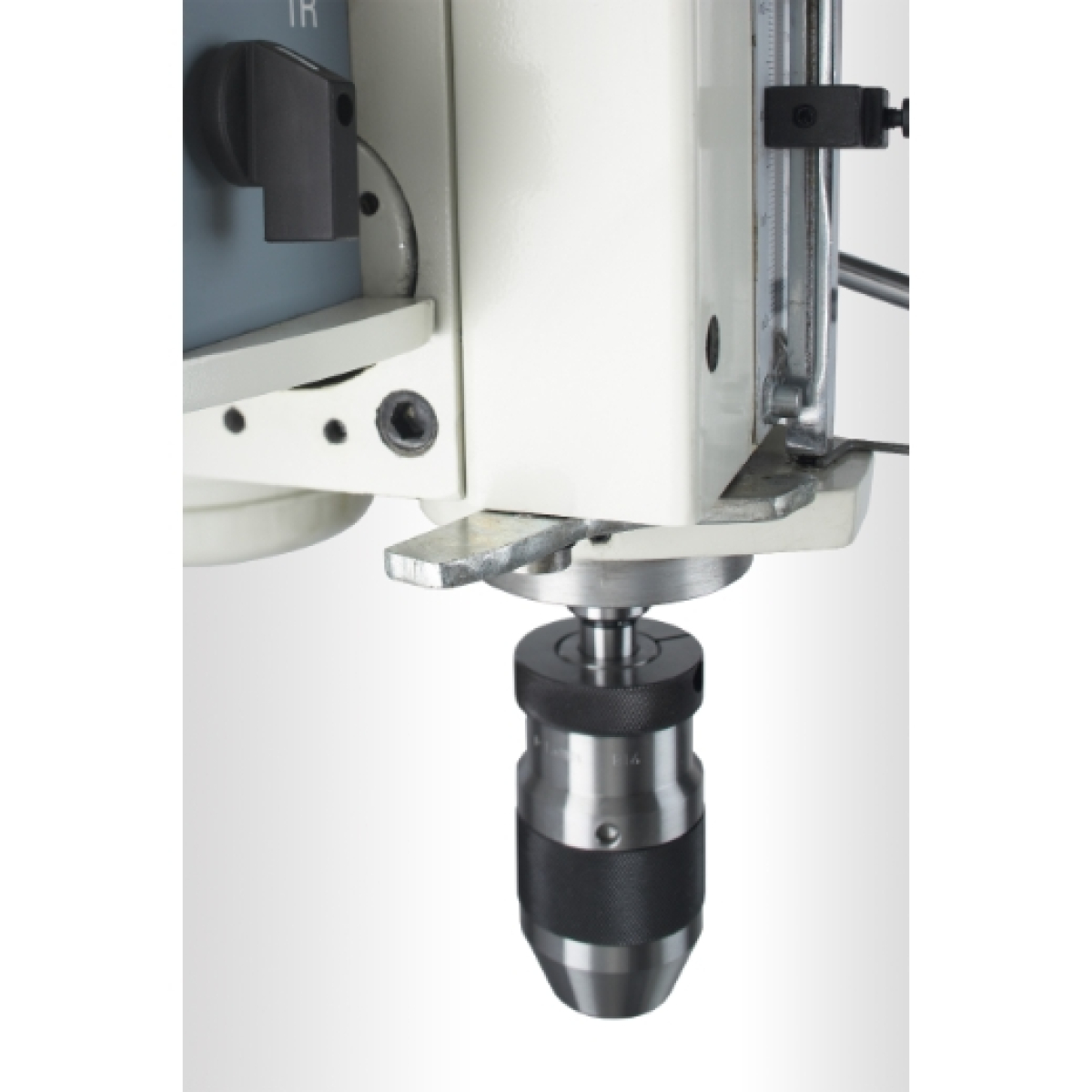

Tool-ejection - Werkzeugauswurf für rasche Umrüstung
Technische Daten:
Bohrleistung in Stahl: 25mm
Gewindeschneideleistung: M16
Spindelaufnahme (Drehspindel): MK 3
Drehzahlbereich: 105 - 2900UpM
Drehzahlstufen: 8
Pinolenhub: 120mm
Säulen-Durchmesser: 100mm
T-Nuten, Breite: 14mm
Bohrkopfhub: 580mm
Spindelausladung: 255mm
Bohrkopf drehbar: ± 180°
Pinolenabstand Tisch: 0 - 580mm
Bohrtischfläche: 290x250mm
Motorleistung: (2-stufig) 900 / 650W
Netzanschluss: 400/50V/Hz
Kubatur: 290x250x280mm
Grundplattenfläche (lxb): 340x570mm
Höhe (gesamt): 1150mm
Gewicht: 130kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Schnelle Getriebe-Bohrmaschinen 900 / 650 W
Je öfter Hartmetall und Edelstahl zu bearbeiten sind, desto eher sollte es eine starkte Getriebebohrmaschine sein - ideal auch zum Gewindeschneiden. Dank einer Getriebezahnradkombination aus Stahl und Pressstoff sind die leistungsstarken GBM 3/25 TNE & SNE besonders laufruhig. Mit einer Top-Speed-Drehzahl von 2.900 UpM verfügen Sie über eine optimale Schnittgeschwindigkeit für Kleinbohrungen. Für das Gewindeschneiden sind die Maschinen mit Rechts- und Linkslauf ausgestattet.
Serienausstattung
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 3 / B 16
- Reduzierhülse MK 3 / MK 2
- Reduzierhülse MK 3 / MK 1
- Austreibkeil
- Bedienungsanleitung / CE
GBM 3/25 TNE
Schrägverzahntes, superleises Spezialgetriebe durch Zahnräder aus Stahl-/Pressstoff-Kombination
Kubatur 290x250x580 mm
Spindlausladung 255 mm
Kräftiger Antriebsmotor 400 V, 2-stufig 900 / 650 W
Laufruhiges Qualitätsgetriebe mit hoch belastbarer Schrägverzahnung
8 Drehzahlen 105 - 2.900 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Werkzeugauswurf
Präzise gearbeiteter Bohrtisch mit T-Nuten und Kühlmittelrinne
Dreh- und höhenverstellbarer Bohrkopf
Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
Not-Aus-Taster / Nullspannungsauslöser
Mit 5 Meter Anschlusskabel und EURO-CEE-Schutzstecker 16 Ampere
Tool-ejection - Werkzeugauswurf für rasche Umrüstung
Technische Daten:
Bohrleistung in Stahl: 25mm
Gewindeschneideleistung: M16
Spindelaufnahme (Drehspindel): MK 3
Drehzahlbereich: 105 - 2900UpM
Drehzahlstufen: 8
Pinolenhub: 120mm
Säulen-Durchmesser: 100mm
T-Nuten, Breite: 14mm
Bohrkopfhub: 580mm
Spindelausladung: 255mm
Bohrkopf drehbar: ± 180°
Pinolenabstand Tisch: 0 - 580mm
Bohrtischfläche: 290x250mm
Motorleistung: (2-stufig) 900 / 650W
Netzanschluss: 400/50V/Hz
Kubatur: 290x250x280mm
Grundplattenfläche (lxb): 340x570mm
Höhe (gesamt): 1150mm
Gewicht: 130kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Schnelle Getriebe-Bohrmaschinen 900 / 650 W
Je öfter Hartmetall und Edelstahl zu bearbeiten sind, desto eher sollte es eine starkte Getriebebohrmaschine sein - ideal auch zum Gewindeschneiden. Dank einer Getriebezahnradkombination aus Stahl und Pressstoff sind die leistungsstarken GBM 3/25 TNE & SNE besonders laufruhig. Mit einer Top-Speed-Drehzahl von 2.900 UpM verfügen Sie über eine optimale Schnittgeschwindigkeit für Kleinbohrungen. Für das Gewindeschneiden sind die Maschinen mit Rechts- und Linkslauf ausgestattet.
Serienausstattung
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 3 / B 16
- Reduzierhülse MK 3 / MK 2
- Reduzierhülse MK 3 / MK 1
- Austreibkeil
- Bedienungsanleitung / CE
GBM 3/25 TNE

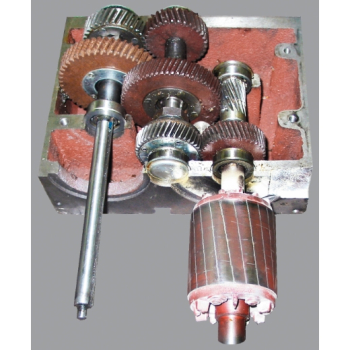

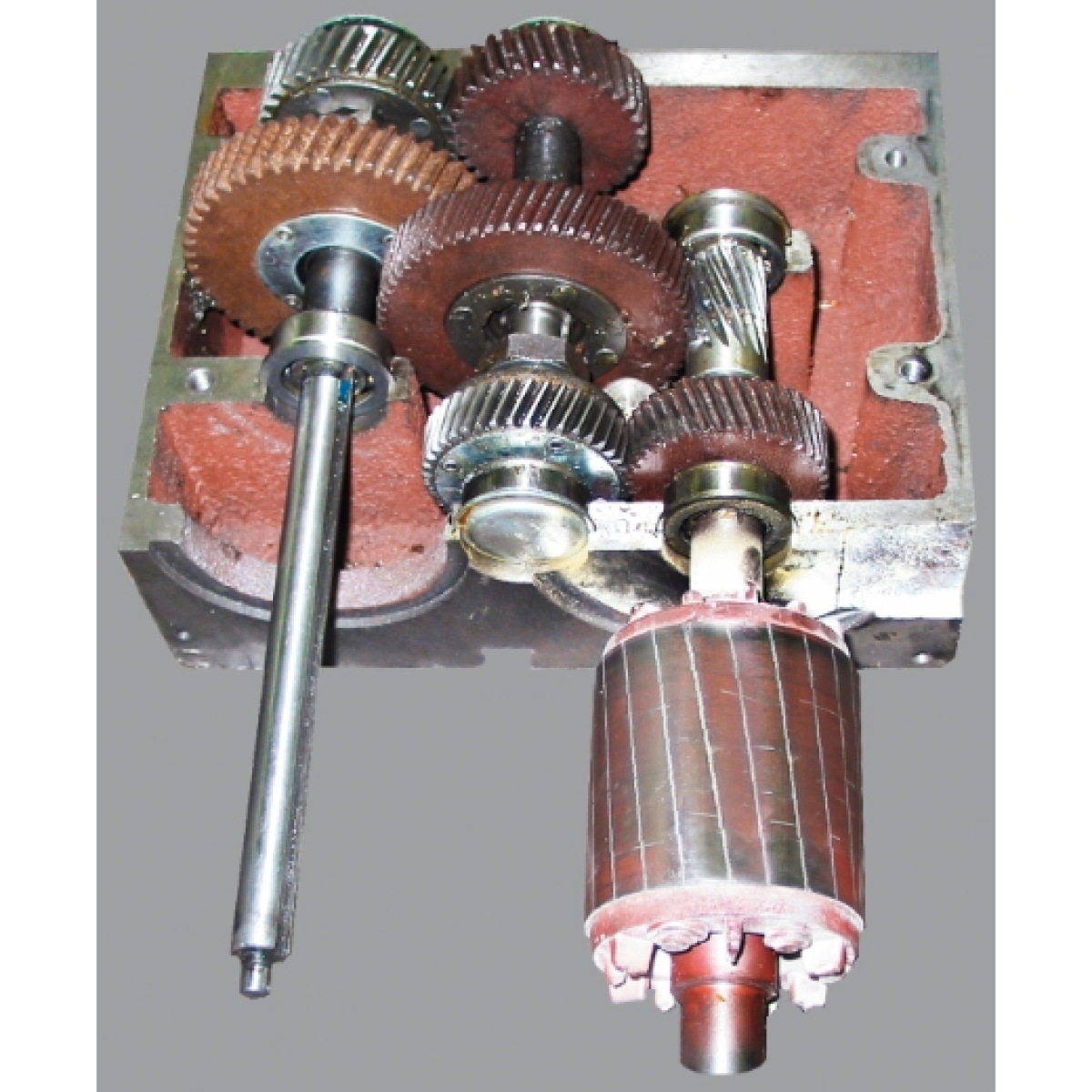

Schrägverzahntes, superleises Spezialgetriebe durch Zahnräder aus Stahl-/Pressstoff-Kombination
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
