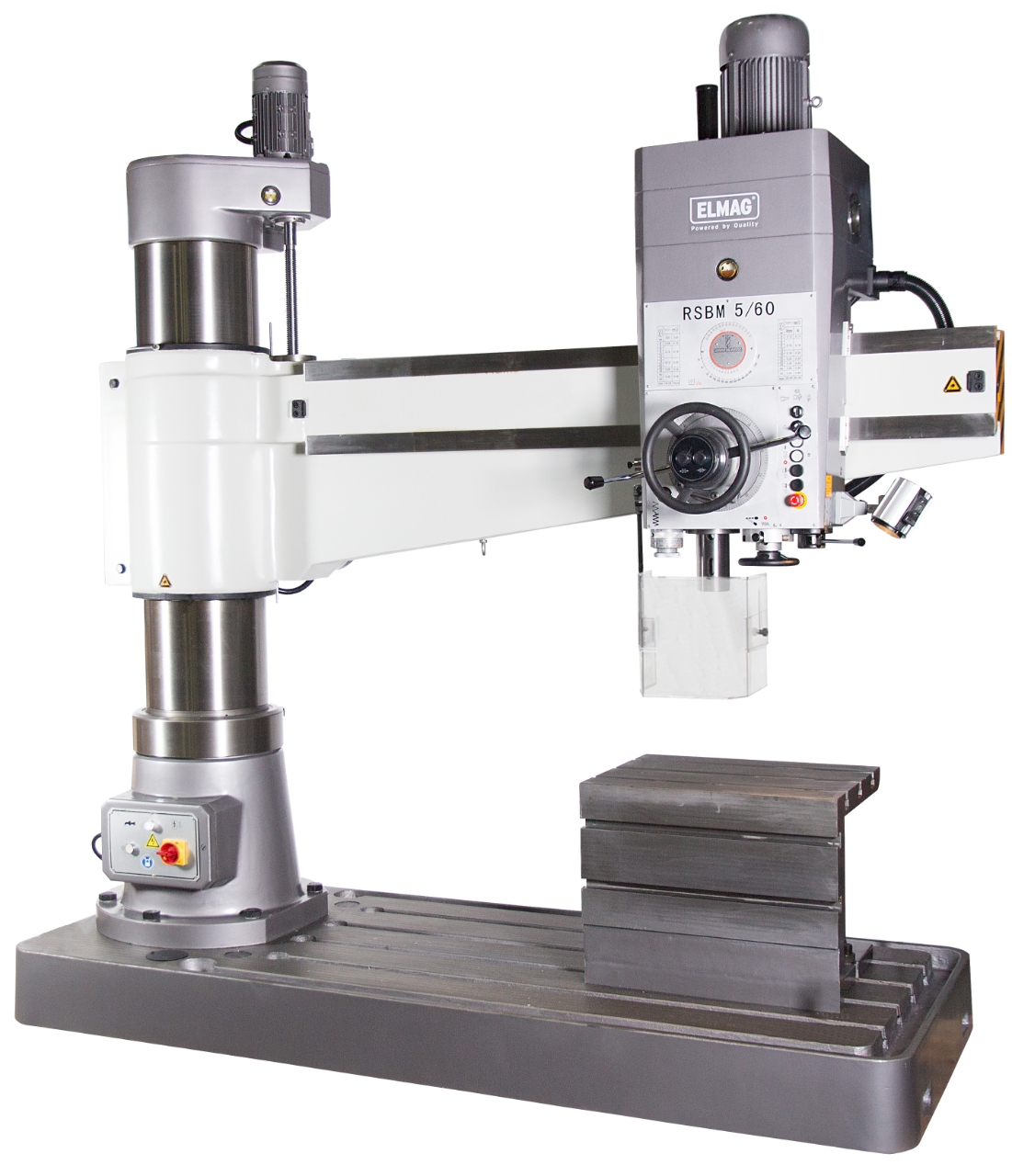

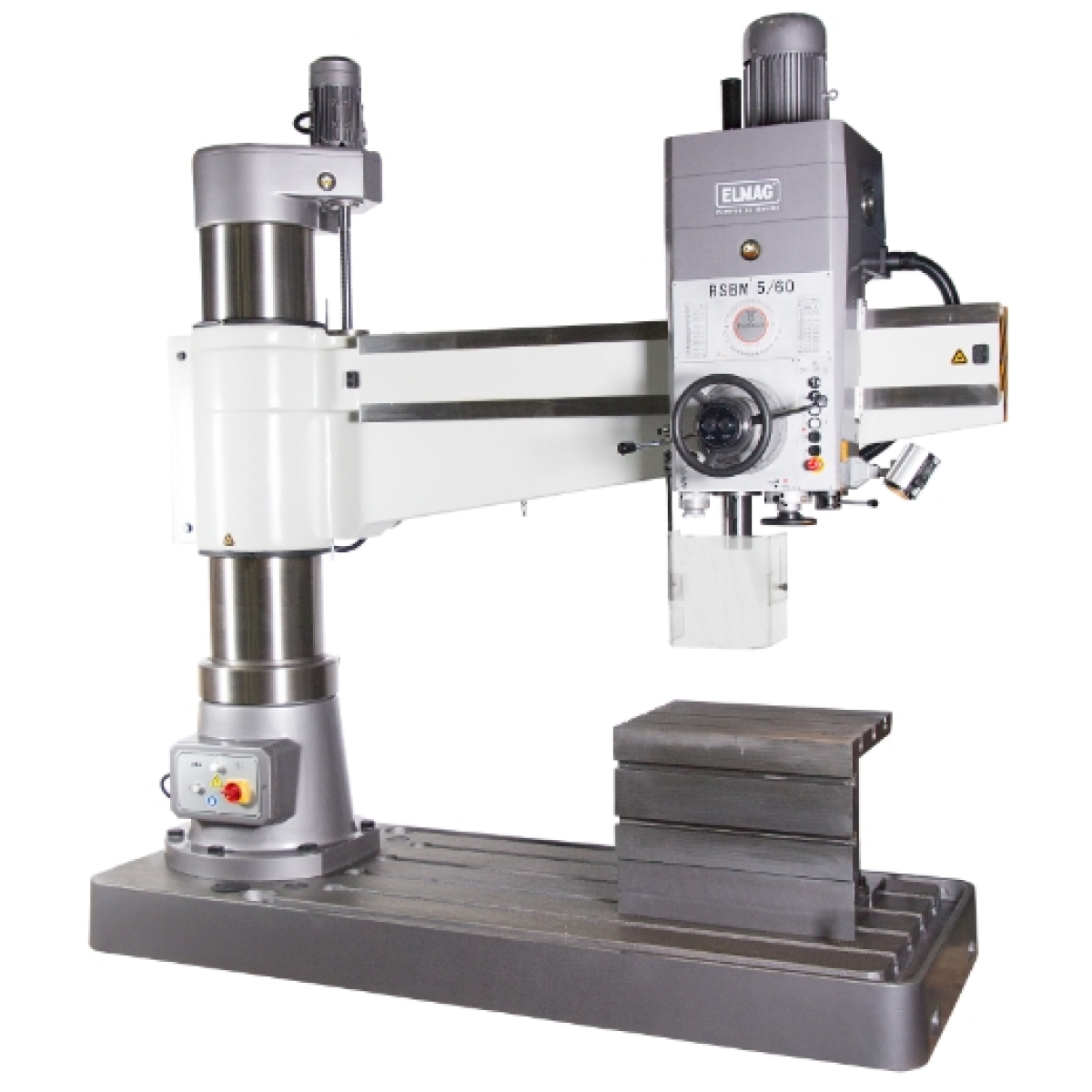

ELMAG Radial-Säulenbohrmaschine
Verwindungssteife, hoch belastbare Auslegerkonstruktion mit massiver, geschliffener Stahlsäule
Grundkörper aus stark verripptem, feinkörnigem Grauguss
Äußerst vibrationsarm und laufruhig
Bohrleistung Ø 60 mm
Extra große Kubatur
Sehr große Spindelausladung, 350 - 1.600 mm
Superstarkes Antriebsaggregat 4.000 W, 400 V
Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe
Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
16 Drehzahlstufen
Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel

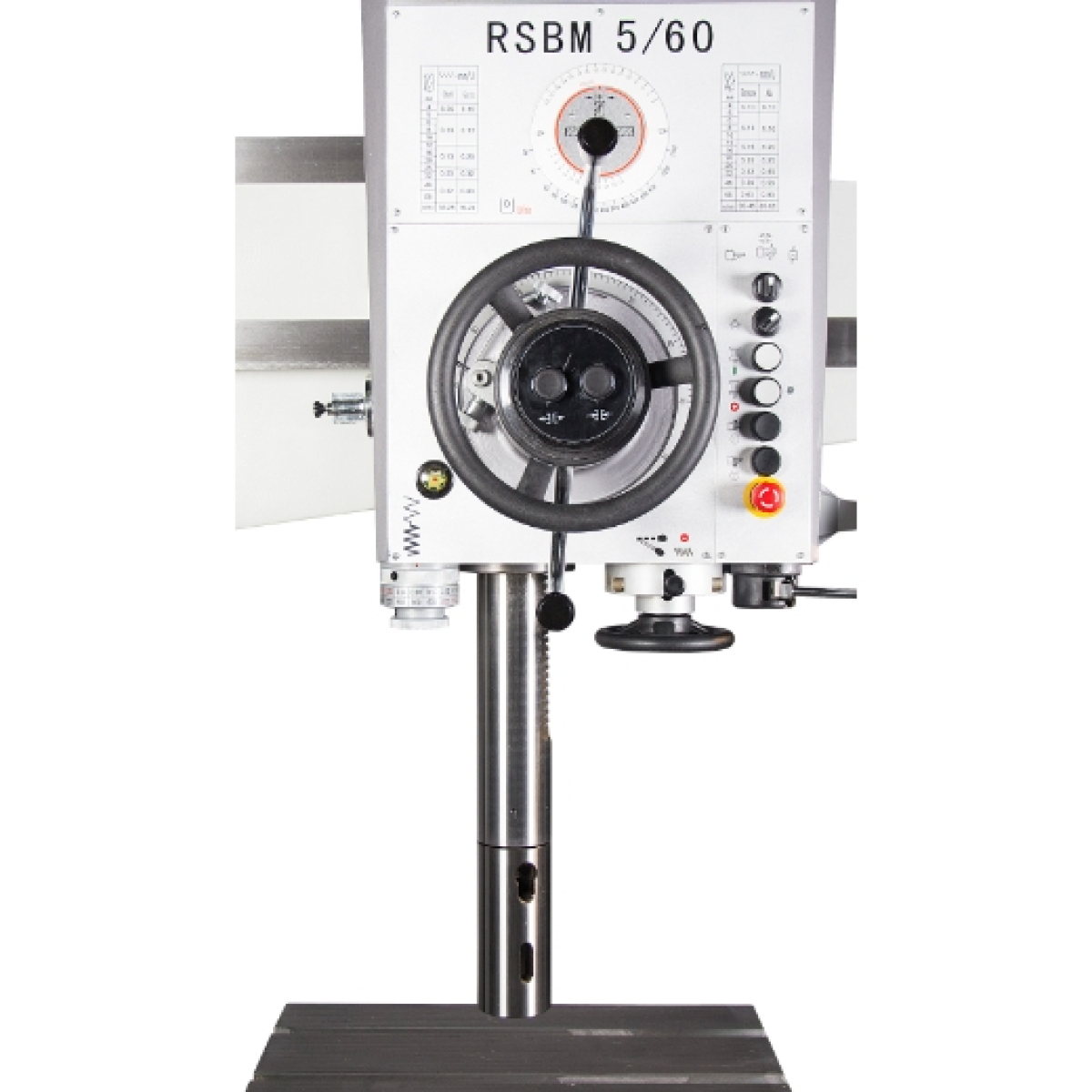

Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
Rechts- und Linkslauf
Bohrkopfhub mittels Hubspindelantrieb, gehärtete Hubspindel
Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
Ausleger- und Bohrkopfklemmung hydromechanisch
Automatischer Pinolenvorschub, 16-stufig
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Bohrtischwürfel mit T-Nuten
Halogen-Bohrtischbeleuchtung
Maschinensockel mit T-Nuten
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Technische Daten:
Bohrleistung in Stahl: 60mm
Gewindeschneideleistung: M 46
Spindelaufnahme (Drehspindel): MK 5
Drehzahlbereich: 25 - 2000UpM
Drehzahlstufen: 16
Pinolenhub: 315mm
Pinolenvorschubstufen: 16
Pinolenvorschub: 0,04 - 3,2mm/U
T-Nuten, Breite: (Tisch/Sockel) 22/28mm
Bohrkopfhub: 580mm
Spindelausladung: 350 - 1600mm
Bohrkopf drehbar: ± 180°
Pinolenanbstand Sockel: 1220mm
Pinolenabstand Tisch: 0 - 720mm
Bohrtischfläche: 630x500mm
Bohrtischhöhe: 500mm
Motorleistung: 4000W
Hubspindelantrieb: 1500W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpe: 90W
Kühlmittelpumpleistung: 25l/min
Kubatur: 630x500x720mm
Länge x Breite: 2500 x 1070mm
Höhe (gesamt): 2840mm
Gewicht: 3500kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Superflexibel - große Auslegeraggregate 4.000 W
Serienausstattung:
-
Die RSBM-Modelle mit einer Bohrleistung von 60 mm ermöglichen eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen. Die RSBM sind daher eine optimale Lösung für das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile - ideal für den variablen Einsatz im Stahl- und Maschinenbau sowie für die Gussteil-Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung von Grobblechen im Kessel- und Industrieofenbau, z.B. für die Herstellung von Wärmetauscher- und Rohrhalteplatten.
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 5 / B 16
- Reduzierhülse MK 5 / MK 4
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE

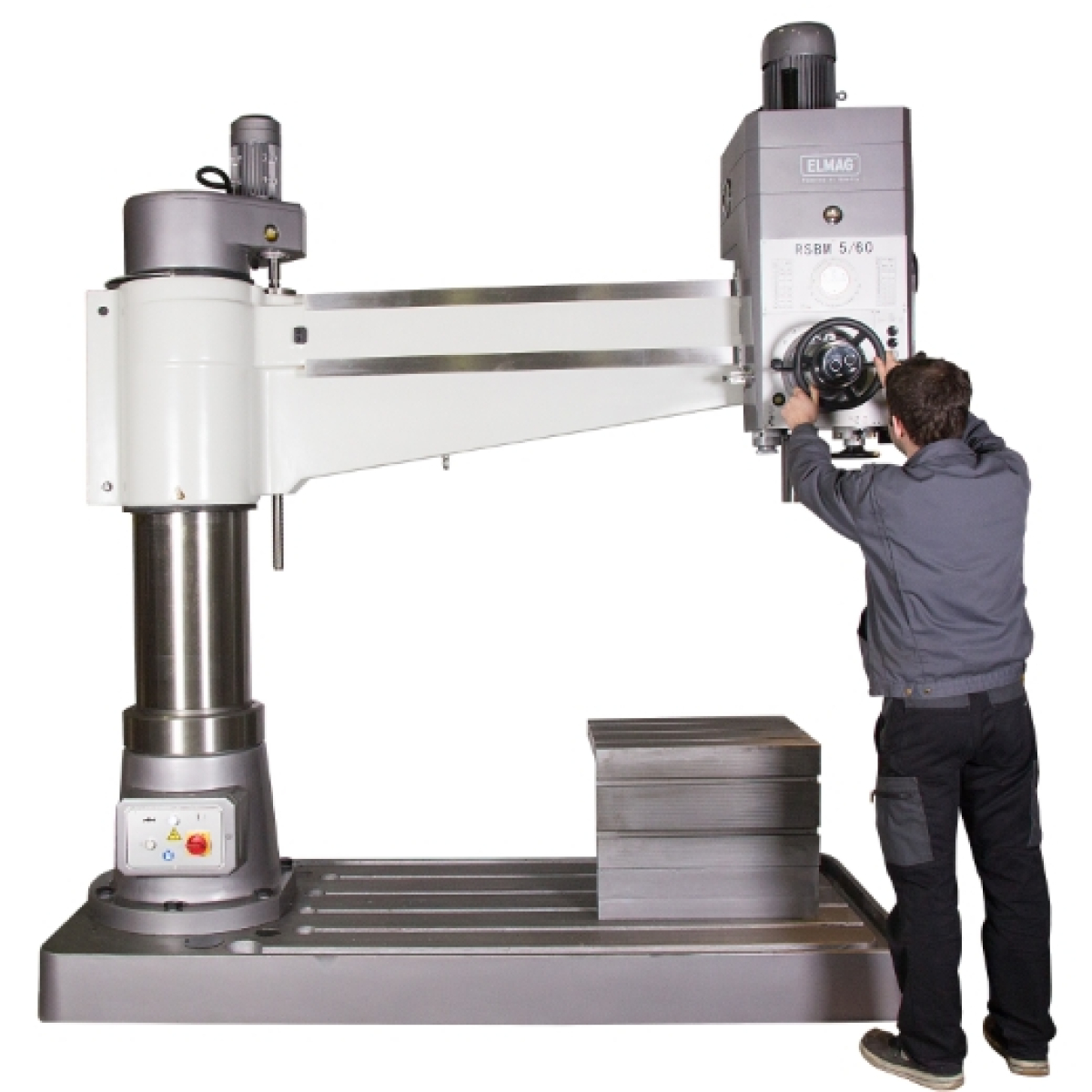

Die RSBM 5/60 bietet viel Raum für extra große Werkstücke:
- Kubatur 630 x 500 x 720 mm
- Spindelausladung 350 - 1600 mm
Grundkörper aus stark verripptem, feinkörnigem Grauguss
Äußerst vibrationsarm und laufruhig
Bohrleistung Ø 60 mm
Extra große Kubatur
Sehr große Spindelausladung, 350 - 1.600 mm
Superstarkes Antriebsaggregat 4.000 W, 400 V
Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe
Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
16 Drehzahlstufen
Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
Rechts- und Linkslauf
Bohrkopfhub mittels Hubspindelantrieb, gehärtete Hubspindel
Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
Ausleger- und Bohrkopfklemmung hydromechanisch
Automatischer Pinolenvorschub, 16-stufig
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Bohrtischwürfel mit T-Nuten
Halogen-Bohrtischbeleuchtung
Maschinensockel mit T-Nuten
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Technische Daten:
Bohrleistung in Stahl: 60mm
Gewindeschneideleistung: M 46
Spindelaufnahme (Drehspindel): MK 5
Drehzahlbereich: 25 - 2000UpM
Drehzahlstufen: 16
Pinolenhub: 315mm
Pinolenvorschubstufen: 16
Pinolenvorschub: 0,04 - 3,2mm/U
T-Nuten, Breite: (Tisch/Sockel) 22/28mm
Bohrkopfhub: 580mm
Spindelausladung: 350 - 1600mm
Bohrkopf drehbar: ± 180°
Pinolenanbstand Sockel: 1220mm
Pinolenabstand Tisch: 0 - 720mm
Bohrtischfläche: 630x500mm
Bohrtischhöhe: 500mm
Motorleistung: 4000W
Hubspindelantrieb: 1500W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpe: 90W
Kühlmittelpumpleistung: 25l/min
Kubatur: 630x500x720mm
Länge x Breite: 2500 x 1070mm
Höhe (gesamt): 2840mm
Gewicht: 3500kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Superflexibel - große Auslegeraggregate 4.000 W
Serienausstattung:
-
Die RSBM-Modelle mit einer Bohrleistung von 60 mm ermöglichen eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen. Die RSBM sind daher eine optimale Lösung für das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile - ideal für den variablen Einsatz im Stahl- und Maschinenbau sowie für die Gussteil-Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung von Grobblechen im Kessel- und Industrieofenbau, z.B. für die Herstellung von Wärmetauscher- und Rohrhalteplatten.
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 5 / B 16
- Reduzierhülse MK 5 / MK 4
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE
Die RSBM 5/60 bietet viel Raum für extra große Werkstücke:
- Kubatur 630 x 500 x 720 mm
- Spindelausladung 350 - 1600 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
