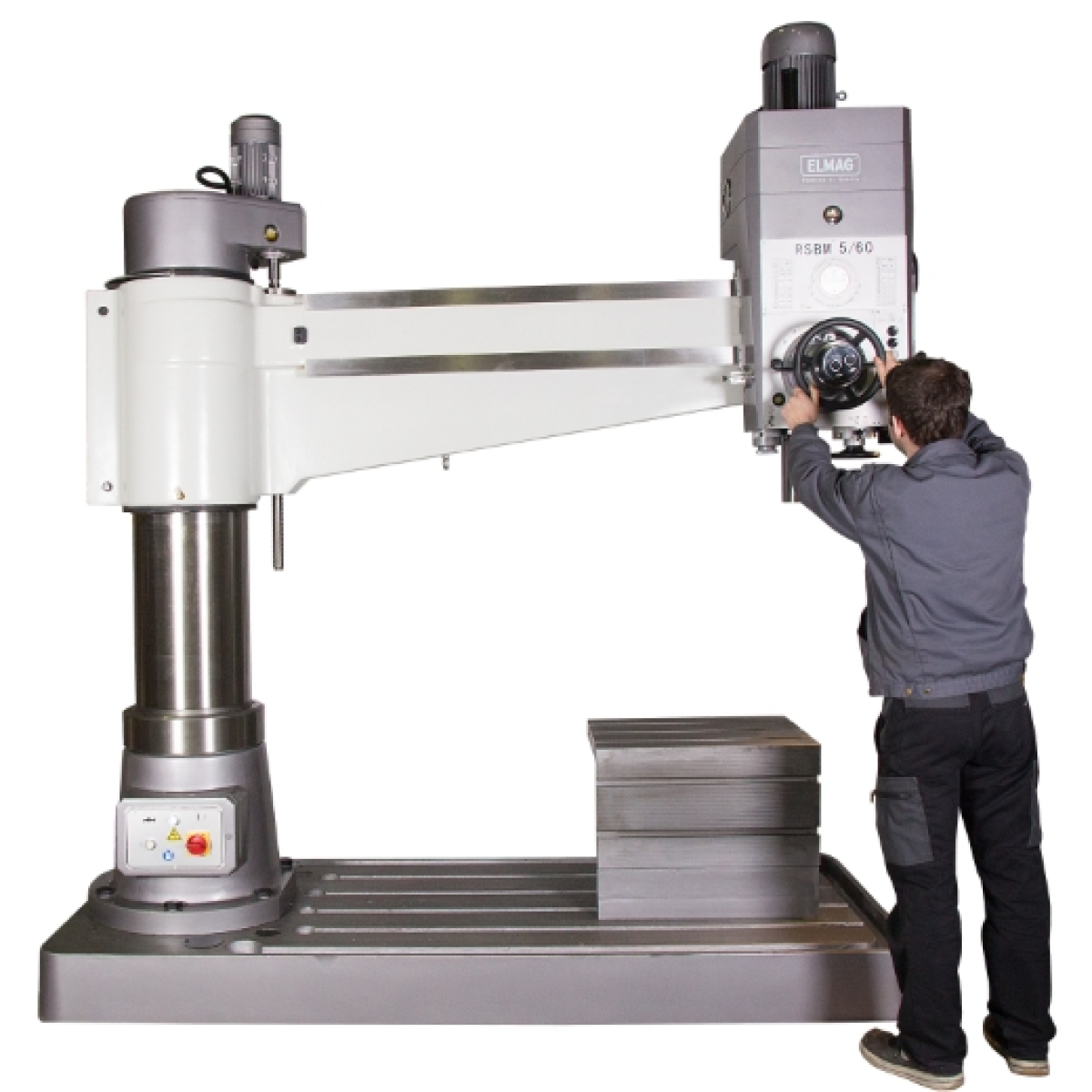

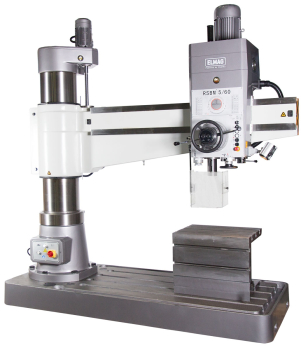

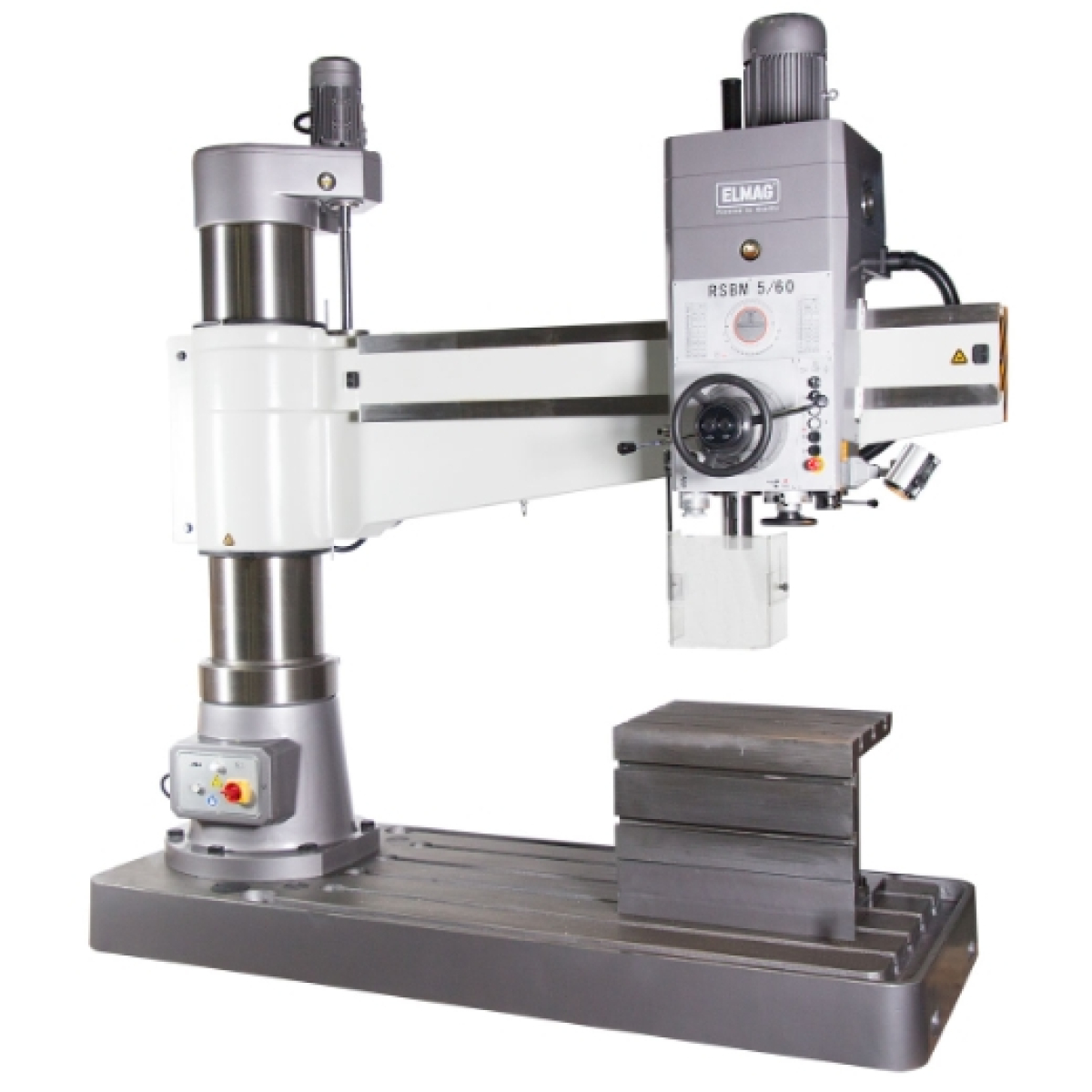

ELMAG Radial-Säulenbohrmaschine
Verwindungssteife, hoch belastbare Auslegerkonstruktion mit massiver, geschliffener Stahlsäule
Grundkörper aus stark verripptem, feinkörnigem Grauguss
Äußerst vibrationsarm und laufruhig
Bohrleistung Ø 70 mm
Extra große Kubatur
Sehr große Spindelausladung, 450 - 2.000 mm
Superstarkes Antriebsaggregat 5.500 W, 400 V
Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe
Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
16 Drehzahlstufen
Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
Rechts- und Linkslauf
Bohrkopfhub mittels Hubspindelantrieb, gehärtete Hubspindel
Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
Ausleger- und Bohrkopfklemmung hydromechanisch
Automatischer Pinolenvorschub, 16-stufig
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Bohrtischwürfel mit T-Nuten
Halogen-Bohrtischbeleuchtung
Maschinensockel mit T-Nuten
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Technische Daten:
Bohrleistung in Stahl: 70mm
Gewindeschneideleistung: M50
Spindelaufnahme (Drehspindel): MK 5
Drehzahlbereich: 20 - 1600UpM
Drehzahlstufen: 16
Pinolenhub: 400mm
Pinolenvorschubstufen: 16
Pinolenvorschub: 0,04 - 3,2mm/U
T-Nuten, Breite: (Tisch/Sockel) 22/28mm
Bohrkopfhub: 800mm
Spindelausladung: 450 - 2000mm
Bohrkopf drehbar: ± 180°
Pinolenanbstand Sockel: 1600mm
Pinolenabstand Tisch: 0 - 1100mm
Bohrtischfläche: 800x630mm
Bohrtischhöhe: 500mm
Motorleistung: 5500W
Hubspindelantrieb: 1500W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpe: 90W
Kühlmittelpumpleistung: 25l/min
Kubatur: 800x630x1100mm
Länge x Breite: 3080 x 1250mm
Höhe (gesamt): 3205mm
Gewicht: 7000kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Superflexibel - große Auslegeraggregate 5.500 W
Die RSBM-Modelle mit einer Bohrleistung von 70 mm ermöglichen eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen. Die RSBM sind daher eine optimale Lösung für das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile - ideal für den variablen Einsatz im Stahl- und Maschinenbau sowie für die Gussteil-Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung von Grobblechen im Kessel- und Industrieofenbau, z.B. für die Herstellung von Wärmetauscher- und Rohrhalteplatten.
Serienausstattung:
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 5 / B 16
- Reduzierhülse MK 5 / MK 4
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE
Grundkörper aus stark verripptem, feinkörnigem Grauguss
Äußerst vibrationsarm und laufruhig
Bohrleistung Ø 70 mm
Extra große Kubatur
Sehr große Spindelausladung, 450 - 2.000 mm
Superstarkes Antriebsaggregat 5.500 W, 400 V
Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe
Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
16 Drehzahlstufen
Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
Rechts- und Linkslauf
Bohrkopfhub mittels Hubspindelantrieb, gehärtete Hubspindel
Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
Ausleger- und Bohrkopfklemmung hydromechanisch
Automatischer Pinolenvorschub, 16-stufig
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Bohrtischwürfel mit T-Nuten
Halogen-Bohrtischbeleuchtung
Maschinensockel mit T-Nuten
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Technische Daten:
Bohrleistung in Stahl: 70mm
Gewindeschneideleistung: M50
Spindelaufnahme (Drehspindel): MK 5
Drehzahlbereich: 20 - 1600UpM
Drehzahlstufen: 16
Pinolenhub: 400mm
Pinolenvorschubstufen: 16
Pinolenvorschub: 0,04 - 3,2mm/U
T-Nuten, Breite: (Tisch/Sockel) 22/28mm
Bohrkopfhub: 800mm
Spindelausladung: 450 - 2000mm
Bohrkopf drehbar: ± 180°
Pinolenanbstand Sockel: 1600mm
Pinolenabstand Tisch: 0 - 1100mm
Bohrtischfläche: 800x630mm
Bohrtischhöhe: 500mm
Motorleistung: 5500W
Hubspindelantrieb: 1500W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpe: 90W
Kühlmittelpumpleistung: 25l/min
Kubatur: 800x630x1100mm
Länge x Breite: 3080 x 1250mm
Höhe (gesamt): 3205mm
Gewicht: 7000kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Superflexibel - große Auslegeraggregate 5.500 W
Die RSBM-Modelle mit einer Bohrleistung von 70 mm ermöglichen eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen. Die RSBM sind daher eine optimale Lösung für das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile - ideal für den variablen Einsatz im Stahl- und Maschinenbau sowie für die Gussteil-Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung von Grobblechen im Kessel- und Industrieofenbau, z.B. für die Herstellung von Wärmetauscher- und Rohrhalteplatten.
Serienausstattung:
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 5 / B 16
- Reduzierhülse MK 5 / MK 4
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE
