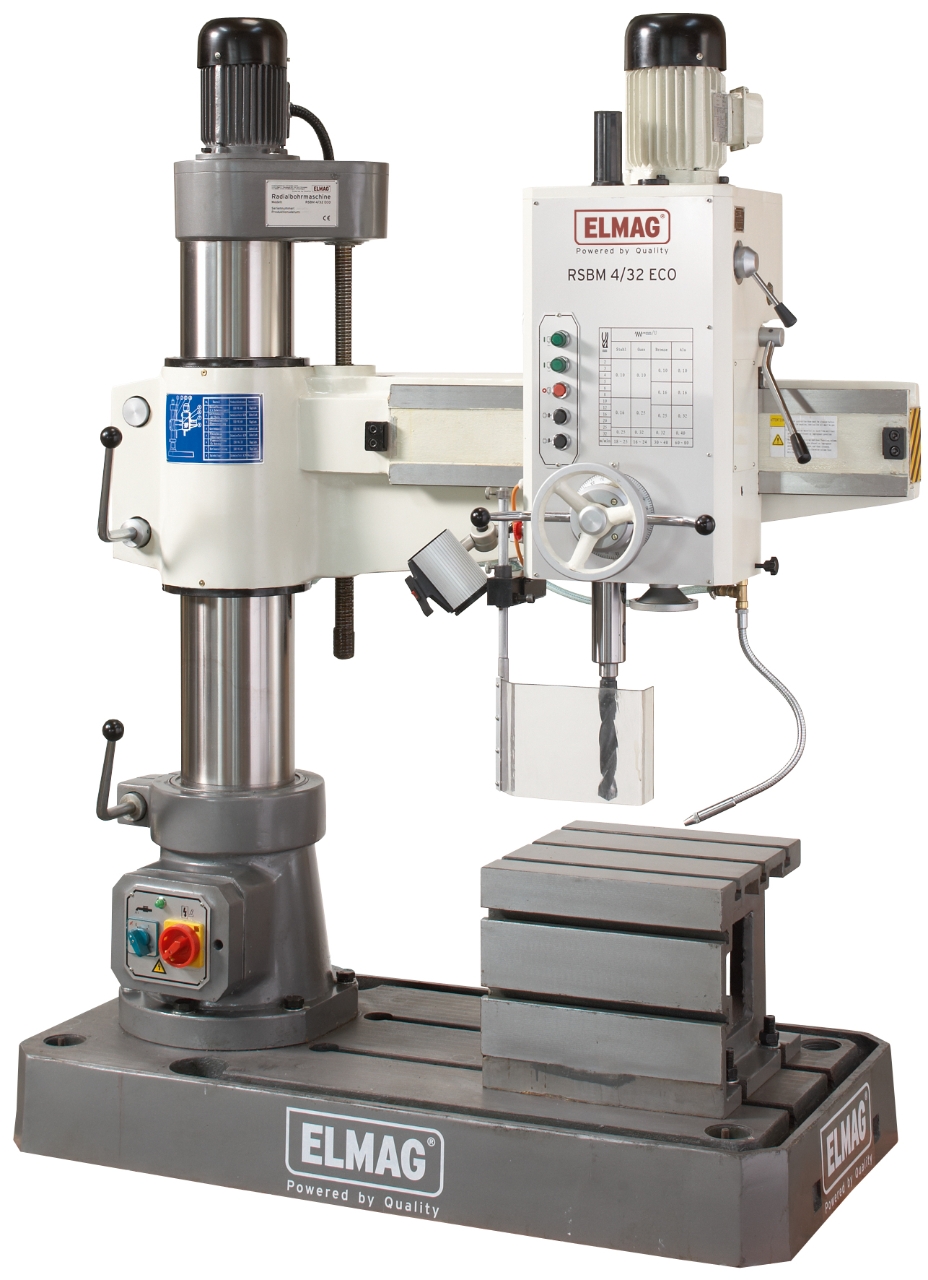

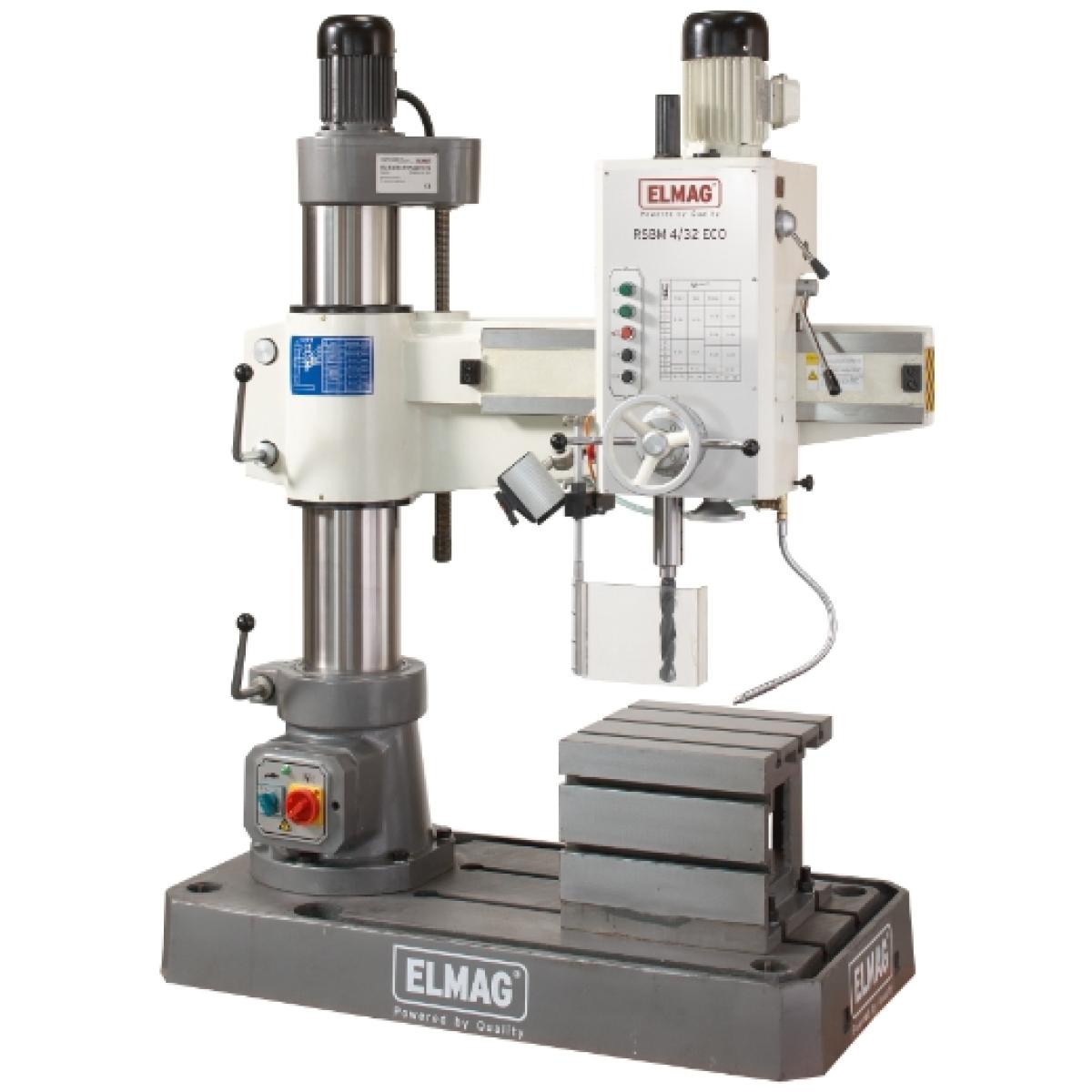

ELMAG Radial-Säulenbohrmaschine
Verwindungssteife, hoch belastbare Auslegerkonstruktion mit massiver, geschliffener Stahlsäule
Grundkörper aus stark verripptem, feinkörnigem Grauguss
Äußerst vibrationsarm und laufruhig
Bohrleistung Ø 32 mm
Extra große Kubatur
Sehr große Spindelausladung, 320 - 820 mm
Superstarkes Antriebsaggregat 1.500 W, 400 V
Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe - mechanisch schaltbar
Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
6 Drehzahlstufen
Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
Rechts- und Linkslauf
Bohrkopfhub mittels Hubspindelantrieb, gehärtete Hubspindel
Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
Ausleger- und Bohrkopfklemmung mechanisch
Automatischer Pinolenvorschub, 3-stufig
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Bohrtischwürfel mit T-Nuten
Halogen-Bohrtischbeleuchtung
Maschinensockel mit T-Nuten
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Technische Daten:
Bohrleistung in Stahl: 32mm
Gewindeschneideleistung: M22
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 75 - 1220UpM
Drehzahlstufen: 16
Pinolenhub: 240mm
Pinolenvorschubstufen: 3
Pinolenvorschub: 0,10 - 0,25mm/U
T-Nuten, Breite: (Tisch/Sockel) 18/22mm
Bohrkopfhub: 500mm
Spindelausladung: 320 - 820mm
Bohrkopf drehbar: ± 180°
Pinolenanbstand Sockel: 860mm
Pinolenabstand Tisch: 0 - 500mm
Bohrtischfläche: 400x400mm
Bohrtischhöhe: 350mm
Motorleistung: 1500W
Hubspindelantrieb: 750W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpe: 125W
Kühlmittelpumpleistung: 25l/min
Kubatur: 400x400x500mm
Länge x Breite: 1600 x 720mm
Höhe (gesamt): 2100mm
Gewicht: 1425kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Superflexibel - große Auslegeraggregate 1.500 W
Die RSBM-Modelle mit einer Bohrleistung von 32 mm ermöglichen eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen. Die RSBM sind daher eine optimale Lösung für das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile - ideal für den variablen Einsatz im Stahl- und Maschinenbau sowie für die Gussteil-Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung von Grobblechen im Kessel- und Industrieofenbau, z.B. für die Herstellung von Wärmetauscher- und Rohrhalteplatten.
Serienausstattung:
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 4 / B 16
- Reduzierhülse MK 4 / MK 3
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE
Grundkörper aus stark verripptem, feinkörnigem Grauguss
Äußerst vibrationsarm und laufruhig
Bohrleistung Ø 32 mm
Extra große Kubatur
Sehr große Spindelausladung, 320 - 820 mm
Superstarkes Antriebsaggregat 1.500 W, 400 V
Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe - mechanisch schaltbar
Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
6 Drehzahlstufen
Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
Rechts- und Linkslauf
Bohrkopfhub mittels Hubspindelantrieb, gehärtete Hubspindel
Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
Ausleger- und Bohrkopfklemmung mechanisch
Automatischer Pinolenvorschub, 3-stufig
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Bohrtischwürfel mit T-Nuten
Halogen-Bohrtischbeleuchtung
Maschinensockel mit T-Nuten
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Technische Daten:
Bohrleistung in Stahl: 32mm
Gewindeschneideleistung: M22
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 75 - 1220UpM
Drehzahlstufen: 16
Pinolenhub: 240mm
Pinolenvorschubstufen: 3
Pinolenvorschub: 0,10 - 0,25mm/U
T-Nuten, Breite: (Tisch/Sockel) 18/22mm
Bohrkopfhub: 500mm
Spindelausladung: 320 - 820mm
Bohrkopf drehbar: ± 180°
Pinolenanbstand Sockel: 860mm
Pinolenabstand Tisch: 0 - 500mm
Bohrtischfläche: 400x400mm
Bohrtischhöhe: 350mm
Motorleistung: 1500W
Hubspindelantrieb: 750W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpe: 125W
Kühlmittelpumpleistung: 25l/min
Kubatur: 400x400x500mm
Länge x Breite: 1600 x 720mm
Höhe (gesamt): 2100mm
Gewicht: 1425kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Superflexibel - große Auslegeraggregate 1.500 W
Die RSBM-Modelle mit einer Bohrleistung von 32 mm ermöglichen eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen. Die RSBM sind daher eine optimale Lösung für das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile - ideal für den variablen Einsatz im Stahl- und Maschinenbau sowie für die Gussteil-Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung von Grobblechen im Kessel- und Industrieofenbau, z.B. für die Herstellung von Wärmetauscher- und Rohrhalteplatten.
Serienausstattung:
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 4 / B 16
- Reduzierhülse MK 4 / MK 3
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
