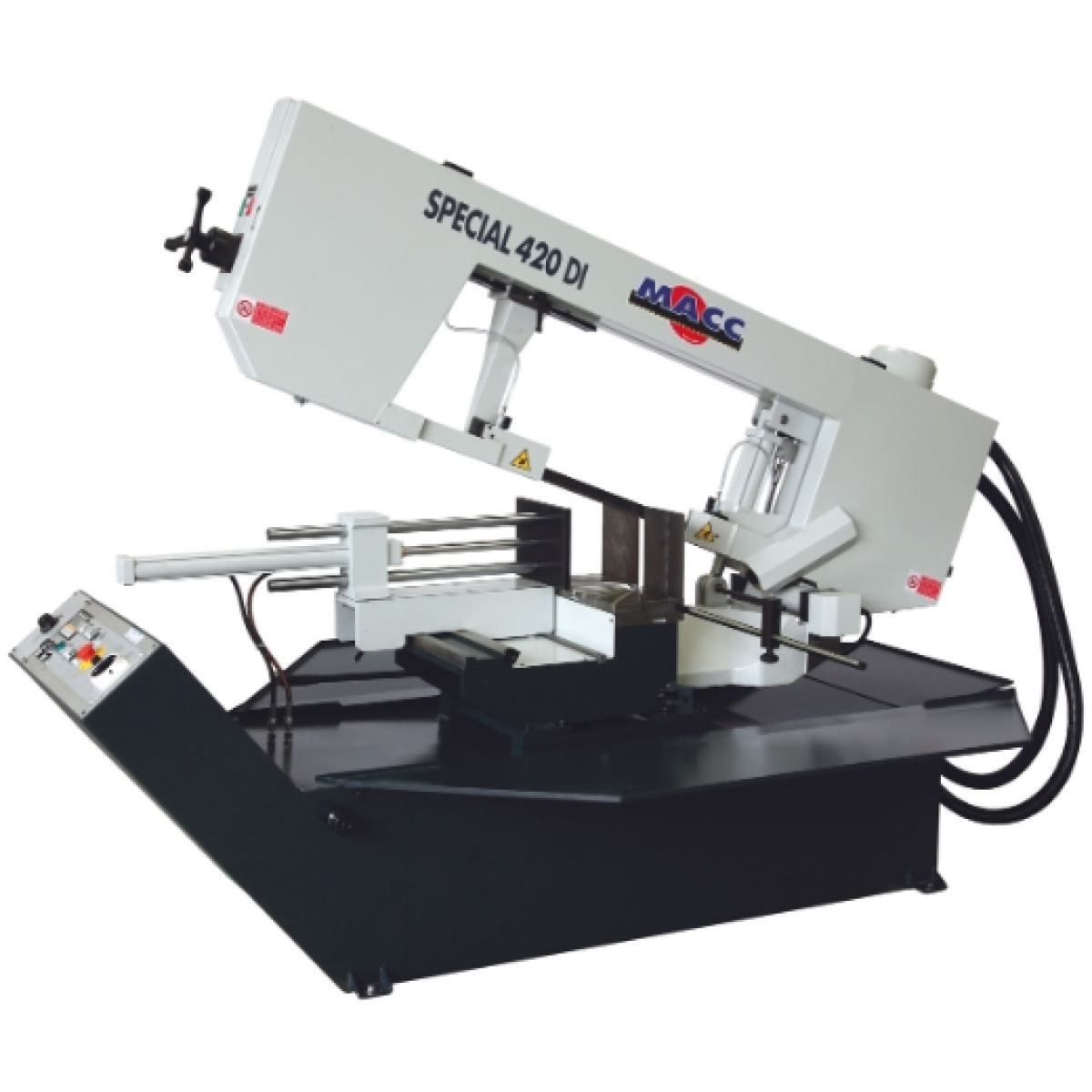

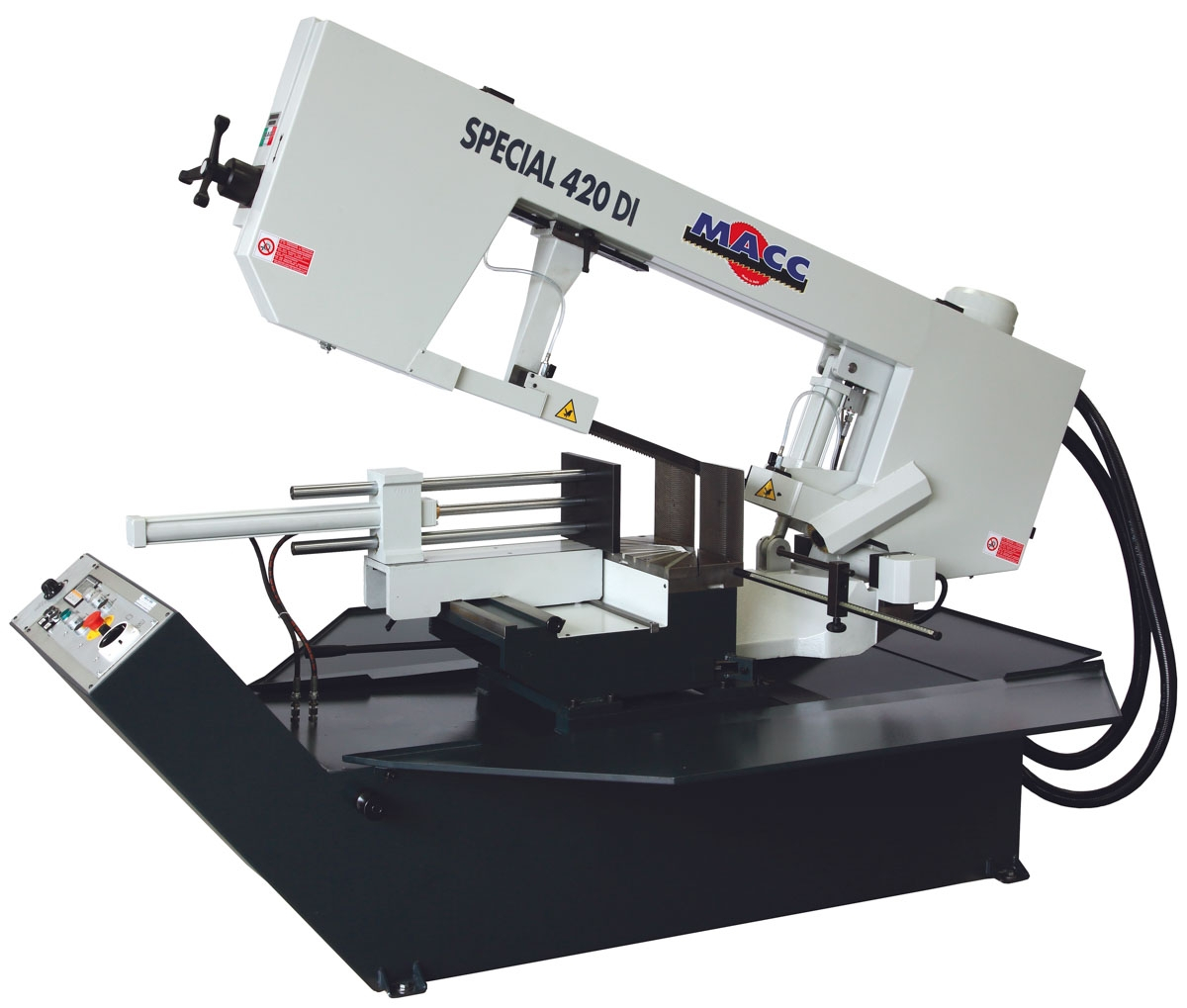

ELMAG MACC Metall-Bandsägemaschine
Hochleistungsmodell mit halbautomatischem Schneidezyklus vom Spannen bis zum Lösen des Werkstücks:- Zyklusstart mittels Starttaster- Material fixieren / Spanner zu- Sägebandantrieb ein- Sägerahmen absenken / Schneiden- Sägerahmen anheben / Rückstellen- Sägebandantrieb aus- Werkstück lösen / Spanner auf
Sägerahmenvorschub bzw. Schnittdruck stufenlos einstellbar - Schnittdrucksteuerung SDS, Drehknopf am Frontpanel
Rasche und präzise Werkstoffspannung - Schnellspannschraubstock SSS mit Handrad und hydraulischer Schnellspannung SSH
Höchste Genauigkeit bei Serienschnitt - mit Stangensperre/Materialanschlag
Schneiden rechts- und linksgerichteter Gehrungen - Schraubstockspannung links oder rechts von der Schnittstelle
Rasche Gehrungseinstellung 60-0-60° - mit Winkelschnellspanner WSS
Präzise Kontrolle des Schnittwinkels - mit digitaler Schnittwinkelanzeige SWA
Leistungsstark - sehr kräftiger Sägebandantrieb 2.200/1.600 W
Laufruhig und langlebig - Hochleistungsgetriebe, Ölbad für Dauerschmierung
Stufenlos einstellbare Schnittgeschwindigkeit 37 bis 75 m/min
Zentrales Steuerpanel mit Folientasten, Betriebs-/Funktion-/Warnindikatoren
Effizientes Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandränder mit Präzisionslagern und Spureinstellung
Einfach Sägebandwechsel, permanente Spannungsüberwachung - Sägebandspanner und Endausschalter SBÜ
Enge, spielfreie Sägebandführung - Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
Späneabstreifer und Spänebürste
Betriebssicher - Sägebandschutz und SBÜ mit Endausschalter, Greifschutz, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung
Plug & Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 400mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 400mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 260mm
Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 400mm
Rundrohr Schnittbereich bei 60° linksgerichtete Gehrung: Max. 280mm
Vierkantrohr Schnittbereich bei 0°: Max. 400mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 380mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 260mm
Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 380mm
Vierkantrohr Schnittbereich bei 60° linksgerichtete Gehrung: Max. 280mm
Rechteckrohr Schnittbereich bei 0°: Max. 550x400mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 410x300mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 400x230mm
Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 420x300mm
Rechteckrohr Schnittbereich bei 60° linksgerichtete Gehrung: Max. 400x280mm
Sägebandlänge: 4610mm
Sägebandhöhe: 34mm
Sägebandstärke: 1,1mm
Schnittstärke: 1,5mm
Schraubstocköffnung max.: 560mm
Spannbackenlänge: 185mm
Spannbackenhöhe: 200mm
Schnittwinkel: 60-0-60°
Drehzahlstufen: stufenlos
Schnittgeschwindigkeit: 19 - 62m/min
Sägebandantrieb Motorleistung: 2200 / 1600W
Kühlmittelpumpe Motorleistung: 90W
Hydraulikpumpe Motorleistung: 370W
Netzanschluss: 400/50V/Hz
Einlaufhöhe: 760mm
Länge: 2830mm
Höhe: 2275mm
Gewicht: 820kg
Ursprungsland: IT
Paketdiensfähig: NEIN
DI-Bandsägemaschinen - wahre Größe
Extrem robust, sehr kräftig, halbautomatischer Schneidezyklus, hohe Durchsatzleistung - DI-Bandsägen sind für das rationelle, präzise Ablängen mittlerer bis großer Querschnitte und für die Bündelverarbeitung von Stangenmaterial konzipiert. Ideal z.B. für Hoch- und Tiefbau, Schwermaschinenbau, Rohrleitungs-, Kessel- und Wärmetauscherbau etc. Spezial-Rollbahnen an DI-Modellen erleichtern das Handling von schwerem Stangenmaterial (Sonderzubehör).
Baugrößen und Schnittqualität
DI-Bandsägemaschinen sind bis zu einem maximalen Schnittbereich von 620x450 mm erhältlich. Alle DI-Modelle sind mit einer Schnittdrucksteuerung ausgestattet und ermöglichen die Anpassung des Sägerahmenvorschubs an den Werkstoff - ideal z.B. bei dünnwändigen Rohren. Die Modelle 650 DI verfügen über einen stufenlos einstellbaren Drehzahlregler zur Optimierung der Schnittgeschwindigkeit.
420 DI - 60-0-60°
Halbautomatische Doppelgehrungsbandsäge mit sehr hoher Durchsatzleistung, Schnittgrößen bis 550x400 mm. Stufenlos einstellbare Drehzahl, beidseitige Gehrungseinstellung bis 60°.
Serienausstattung
- DI Metall-Bandsägemaschine
- H-Auto H Halbautomatik hydraulisch
- Schnittdrucksteuerung mit Regler
- Schnellspannung hydraulisch
- Schnellspannschraubstock
- Schraubstockspannung links/rechts
- Schnittwinkelanzeige digital
- Kühlsystem mit Elektropumpe
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- Sägebandschutz mit Endausschalter
- Stahlblechsockel mit Spänewanne
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Industrieofenbau
- Wärmetauscherbau
- Hochbau
- Tiefbau
Sonderzubehör
- Rollbahn - 2 m Anbaustück
- Rollbahn - 2 m Verlängerungsstück
- Rollbahn mit Schiebeanschlag und Skala - 2 m Anbaustück
- Rollbahn mit Schiebeanschlag und Skala - 2 m Verlängerungsstück
- Führungsrolle vertikal - fixiert, für Rollbahn-Zulaufseite
- Führungsrolle vertikal - beweglich, für Rollbahn-Zulaufseite
Sägerahmenvorschub bzw. Schnittdruck stufenlos einstellbar - Schnittdrucksteuerung SDS, Drehknopf am Frontpanel
Rasche und präzise Werkstoffspannung - Schnellspannschraubstock SSS mit Handrad und hydraulischer Schnellspannung SSH
Höchste Genauigkeit bei Serienschnitt - mit Stangensperre/Materialanschlag
Schneiden rechts- und linksgerichteter Gehrungen - Schraubstockspannung links oder rechts von der Schnittstelle
Rasche Gehrungseinstellung 60-0-60° - mit Winkelschnellspanner WSS
Präzise Kontrolle des Schnittwinkels - mit digitaler Schnittwinkelanzeige SWA
Leistungsstark - sehr kräftiger Sägebandantrieb 2.200/1.600 W
Laufruhig und langlebig - Hochleistungsgetriebe, Ölbad für Dauerschmierung
Stufenlos einstellbare Schnittgeschwindigkeit 37 bis 75 m/min
Zentrales Steuerpanel mit Folientasten, Betriebs-/Funktion-/Warnindikatoren
Effizientes Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandränder mit Präzisionslagern und Spureinstellung
Einfach Sägebandwechsel, permanente Spannungsüberwachung - Sägebandspanner und Endausschalter SBÜ
Enge, spielfreie Sägebandführung - Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
Späneabstreifer und Spänebürste
Betriebssicher - Sägebandschutz und SBÜ mit Endausschalter, Greifschutz, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung
Plug & Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 400mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 400mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 260mm
Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 400mm
Rundrohr Schnittbereich bei 60° linksgerichtete Gehrung: Max. 280mm
Vierkantrohr Schnittbereich bei 0°: Max. 400mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 380mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 260mm
Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 380mm
Vierkantrohr Schnittbereich bei 60° linksgerichtete Gehrung: Max. 280mm
Rechteckrohr Schnittbereich bei 0°: Max. 550x400mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 410x300mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 400x230mm
Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 420x300mm
Rechteckrohr Schnittbereich bei 60° linksgerichtete Gehrung: Max. 400x280mm
Sägebandlänge: 4610mm
Sägebandhöhe: 34mm
Sägebandstärke: 1,1mm
Schnittstärke: 1,5mm
Schraubstocköffnung max.: 560mm
Spannbackenlänge: 185mm
Spannbackenhöhe: 200mm
Schnittwinkel: 60-0-60°
Drehzahlstufen: stufenlos
Schnittgeschwindigkeit: 19 - 62m/min
Sägebandantrieb Motorleistung: 2200 / 1600W
Kühlmittelpumpe Motorleistung: 90W
Hydraulikpumpe Motorleistung: 370W
Netzanschluss: 400/50V/Hz
Einlaufhöhe: 760mm
Länge: 2830mm
Höhe: 2275mm
Gewicht: 820kg
Ursprungsland: IT
Paketdiensfähig: NEIN
DI-Bandsägemaschinen - wahre Größe
Extrem robust, sehr kräftig, halbautomatischer Schneidezyklus, hohe Durchsatzleistung - DI-Bandsägen sind für das rationelle, präzise Ablängen mittlerer bis großer Querschnitte und für die Bündelverarbeitung von Stangenmaterial konzipiert. Ideal z.B. für Hoch- und Tiefbau, Schwermaschinenbau, Rohrleitungs-, Kessel- und Wärmetauscherbau etc. Spezial-Rollbahnen an DI-Modellen erleichtern das Handling von schwerem Stangenmaterial (Sonderzubehör).
Baugrößen und Schnittqualität
DI-Bandsägemaschinen sind bis zu einem maximalen Schnittbereich von 620x450 mm erhältlich. Alle DI-Modelle sind mit einer Schnittdrucksteuerung ausgestattet und ermöglichen die Anpassung des Sägerahmenvorschubs an den Werkstoff - ideal z.B. bei dünnwändigen Rohren. Die Modelle 650 DI verfügen über einen stufenlos einstellbaren Drehzahlregler zur Optimierung der Schnittgeschwindigkeit.
420 DI - 60-0-60°
Halbautomatische Doppelgehrungsbandsäge mit sehr hoher Durchsatzleistung, Schnittgrößen bis 550x400 mm. Stufenlos einstellbare Drehzahl, beidseitige Gehrungseinstellung bis 60°.
Serienausstattung
- DI Metall-Bandsägemaschine
- H-Auto H Halbautomatik hydraulisch
- Schnittdrucksteuerung mit Regler
- Schnellspannung hydraulisch
- Schnellspannschraubstock
- Schraubstockspannung links/rechts
- Schnittwinkelanzeige digital
- Kühlsystem mit Elektropumpe
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- Sägebandschutz mit Endausschalter
- Stahlblechsockel mit Spänewanne
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Industrieofenbau
- Wärmetauscherbau
- Hochbau
- Tiefbau
Sonderzubehör
- Rollbahn - 2 m Anbaustück
- Rollbahn - 2 m Verlängerungsstück
- Rollbahn mit Schiebeanschlag und Skala - 2 m Anbaustück
- Rollbahn mit Schiebeanschlag und Skala - 2 m Verlängerungsstück
- Führungsrolle vertikal - fixiert, für Rollbahn-Zulaufseite
- Führungsrolle vertikal - beweglich, für Rollbahn-Zulaufseite
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
