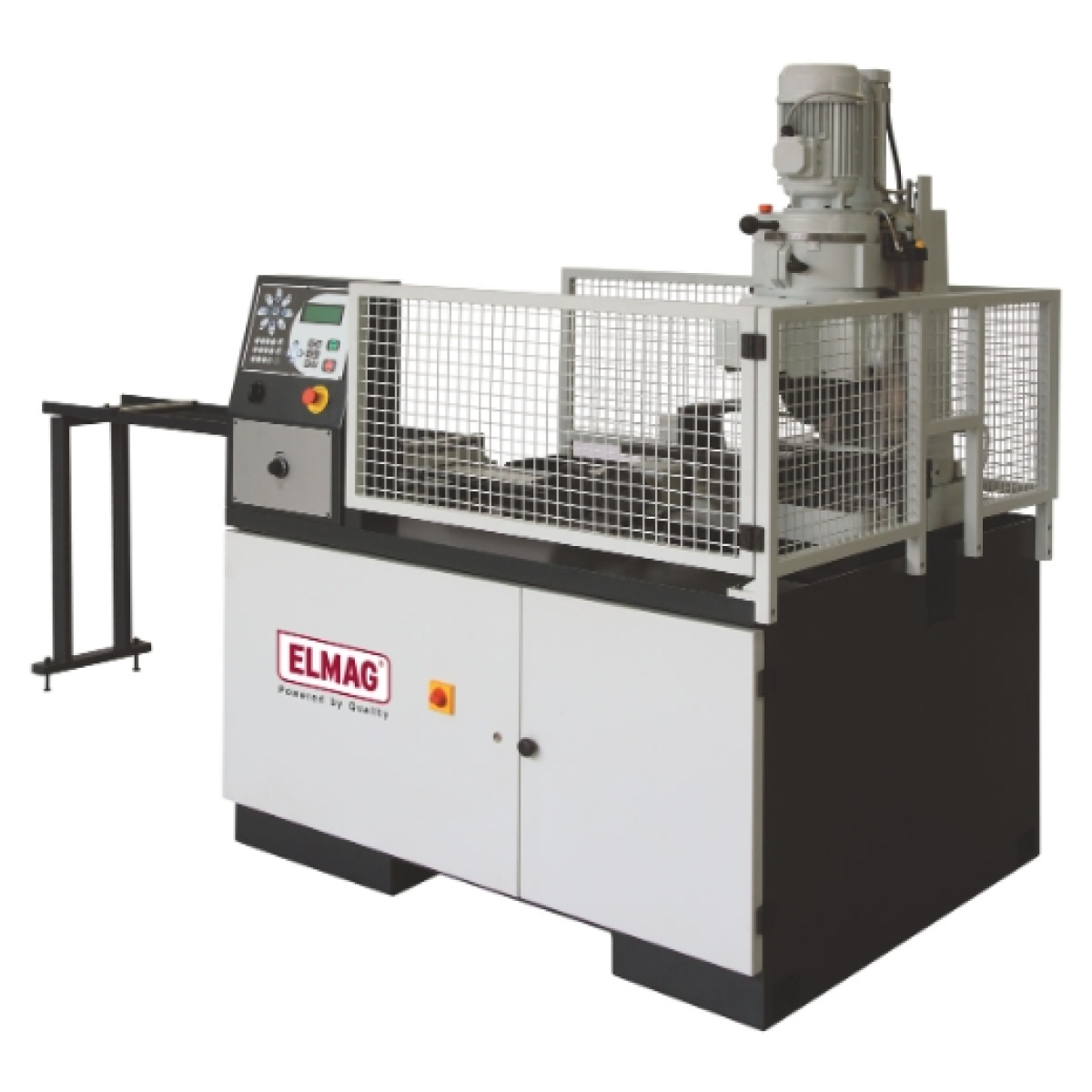

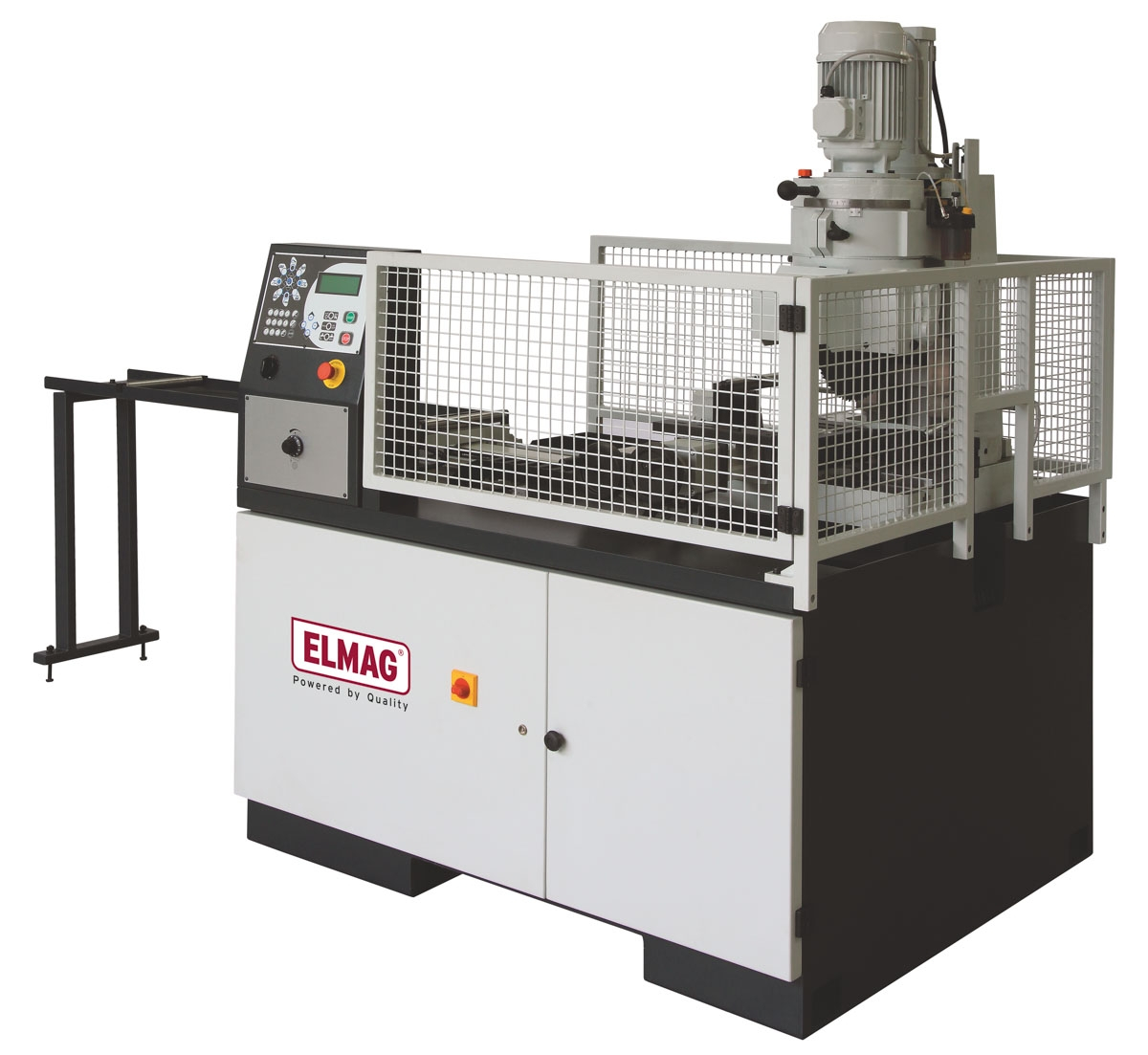

ELMAG Metall-Kreissägemaschine
VA 315
CNC1-Steuerung, ideal für Einzel- und Serienproduktion: Maß eingeben, Zyklus starten
Materialwagenvorschub max. 500 mm
Rasche Gehrung: Winkelsperren bei 45-0-45-60°
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 100mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 90mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80mm
Vierkantrohr Schnittbereich bei 0°: Max. 90mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 80mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70mm
Rechteckrohr Schnittbereich bei 0°: Max. 120x80mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 80x80mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80x70mm
Sägeblatt-Außendurchmesser: 315mm
Sägeblatt-Innendurchmesser: 32mm
Schraubstockspannweite max.: 120mm
Schnittwinkel: 45-0-60°
Materialwagenvorschub max.: 500mm
Drehzahlstufe 1 / 2: 33 / 66UpM
Motorleistung Drehzahlstufe 1 / 2: 1300 / 1800W
Netzanschluss: 400/50V/Hz
Länge: 2500mm
Höhe: 2000mm
Gewicht: 550kg
Ursprungsland: IT
Paketdiensfähig: NEIN
VA-Modelle
Vollautomatische Industrie-Kreissägen für rationelle Serienverarbeitung von Stangen- und Bündelmaterial aus Stahl, Nichteisenmetalle und Kunststoffen. Vollständiger Schneidezyklus mit hoher Durchsatzleistung nach Eingabe des Werkstückmaßes.
- Hoher Spanndruck: Hydrauliksystem V-AUTO H
- Einfache Materialzufuhr: breite Materialauflage mit drei Laufrollen, Länge 1.500 mm
- Hohe Positioniergenauigkeit: Referenzpunkt des Materialwagens einfach einstellbar
- Rasche Schnittwinkeleinstellungen - schwenkbarer Getriebekopf GKS mit Winkelskala und -sperren
- Schnitttiefe mit Schaltnoppen präzise einstellbar
- Beidseitiges Spannen: Materialwagen und Schnellspannschraubstock mit Antigrat-Werkstückhalter
- Leistungsstark: ideal dimensioniertes Antriebsaggregat mit zwei Drehzahlstufen
- Laufruhig und langlebig: Hochleistungsgetriebe mit Ölbad für Dauerschmierung
- Optimale Sägeblattkühlung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
- Stets sauberes Sägeblatt: mit Späneräumer
- Stufenlos einstellbare Schnittdrucksteuerung
Serienausstattung
- VS Metall-Kreissägemaschine
- H-Auto H Hydraulik halbautomatisch
- Späneräumer Sägeblattreinigung
- Materialauflage mit zwei Laufrollen
- Stangensperre mit Materialanschlag
- GKS Getriebekopf schwenkbar
- Winkelskala und Winkelsperren
- Vertikalhub/Schnitttiefe einstellbar
- SSS Schnellspannschraubstock
- Antigrat-Werkstückhalter
- SSP Schnellspanner hydraulisch
- Hochleistungsantrieb/Ölbadgetriebe
- Zentrales Bedienpanel
- SDS Schnittdrucksteuerung
- Kühlsystem mit Elektropumpe
- Schutzgitter feststehend
- Not-Aus/Nullspannungsauslösung
- Stahlblechsockel und Spänewanne
- Werkzeug/Betriebsanleitung/CE
CNC1-Steuerung, ideal für Einzel- und Serienproduktion: Maß eingeben, Zyklus starten
Materialwagenvorschub max. 500 mm
Rasche Gehrung: Winkelsperren bei 45-0-45-60°
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 100mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 90mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80mm
Vierkantrohr Schnittbereich bei 0°: Max. 90mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 80mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70mm
Rechteckrohr Schnittbereich bei 0°: Max. 120x80mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 80x80mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80x70mm
Sägeblatt-Außendurchmesser: 315mm
Sägeblatt-Innendurchmesser: 32mm
Schraubstockspannweite max.: 120mm
Schnittwinkel: 45-0-60°
Materialwagenvorschub max.: 500mm
Drehzahlstufe 1 / 2: 33 / 66UpM
Motorleistung Drehzahlstufe 1 / 2: 1300 / 1800W
Netzanschluss: 400/50V/Hz
Länge: 2500mm
Höhe: 2000mm
Gewicht: 550kg
Ursprungsland: IT
Paketdiensfähig: NEIN
VA-Modelle
Vollautomatische Industrie-Kreissägen für rationelle Serienverarbeitung von Stangen- und Bündelmaterial aus Stahl, Nichteisenmetalle und Kunststoffen. Vollständiger Schneidezyklus mit hoher Durchsatzleistung nach Eingabe des Werkstückmaßes.
- Hoher Spanndruck: Hydrauliksystem V-AUTO H
- Einfache Materialzufuhr: breite Materialauflage mit drei Laufrollen, Länge 1.500 mm
- Hohe Positioniergenauigkeit: Referenzpunkt des Materialwagens einfach einstellbar
- Rasche Schnittwinkeleinstellungen - schwenkbarer Getriebekopf GKS mit Winkelskala und -sperren
- Schnitttiefe mit Schaltnoppen präzise einstellbar
- Beidseitiges Spannen: Materialwagen und Schnellspannschraubstock mit Antigrat-Werkstückhalter
- Leistungsstark: ideal dimensioniertes Antriebsaggregat mit zwei Drehzahlstufen
- Laufruhig und langlebig: Hochleistungsgetriebe mit Ölbad für Dauerschmierung
- Optimale Sägeblattkühlung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
- Stets sauberes Sägeblatt: mit Späneräumer
- Stufenlos einstellbare Schnittdrucksteuerung
Serienausstattung
- VS Metall-Kreissägemaschine
- H-Auto H Hydraulik halbautomatisch
- Späneräumer Sägeblattreinigung
- Materialauflage mit zwei Laufrollen
- Stangensperre mit Materialanschlag
- GKS Getriebekopf schwenkbar
- Winkelskala und Winkelsperren
- Vertikalhub/Schnitttiefe einstellbar
- SSS Schnellspannschraubstock
- Antigrat-Werkstückhalter
- SSP Schnellspanner hydraulisch
- Hochleistungsantrieb/Ölbadgetriebe
- Zentrales Bedienpanel
- SDS Schnittdrucksteuerung
- Kühlsystem mit Elektropumpe
- Schutzgitter feststehend
- Not-Aus/Nullspannungsauslösung
- Stahlblechsockel und Spänewanne
- Werkzeug/Betriebsanleitung/CE
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
