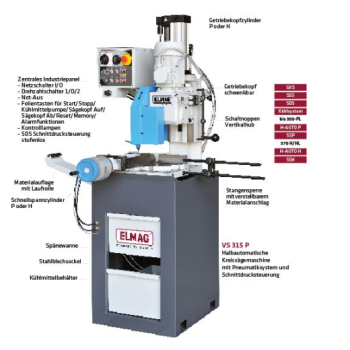

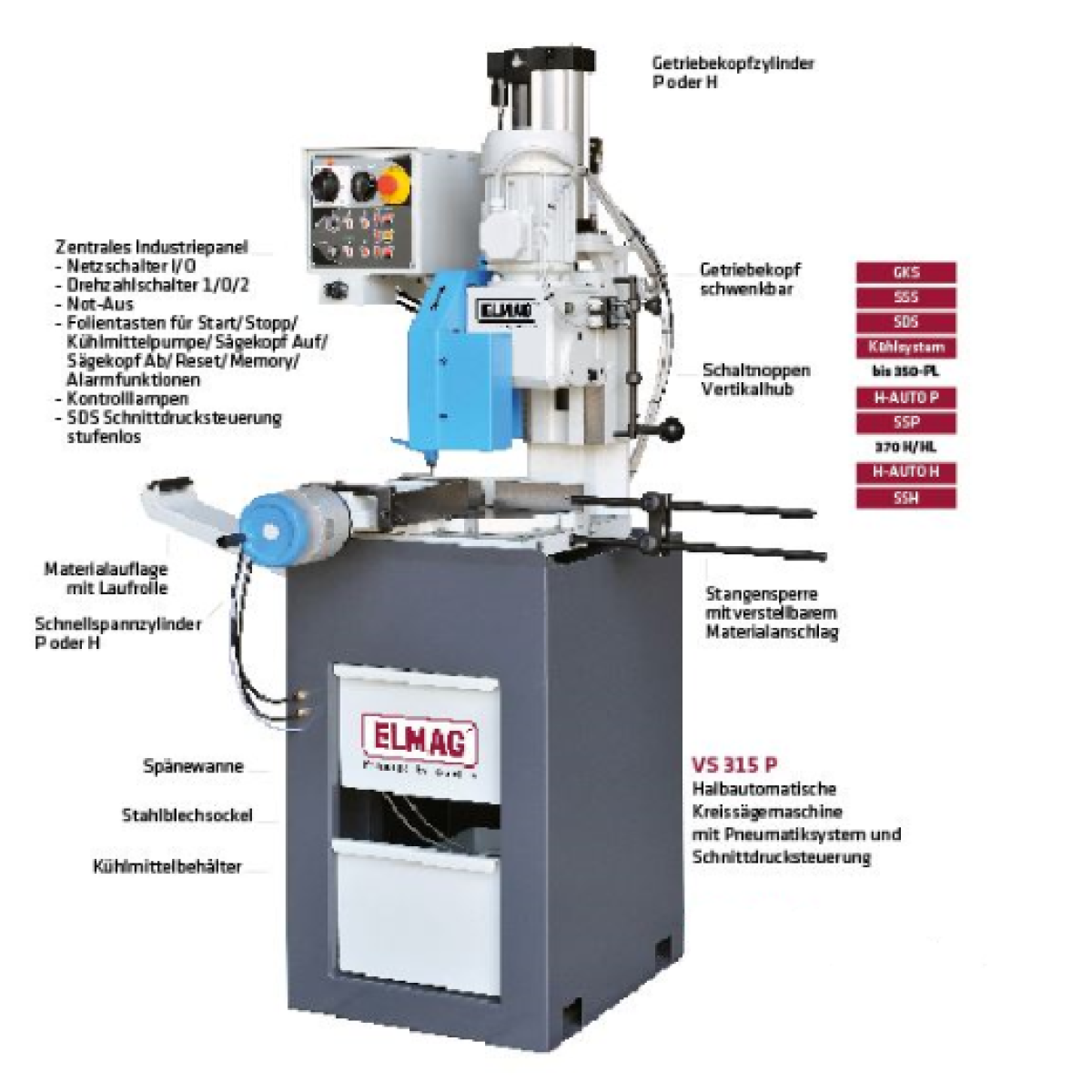

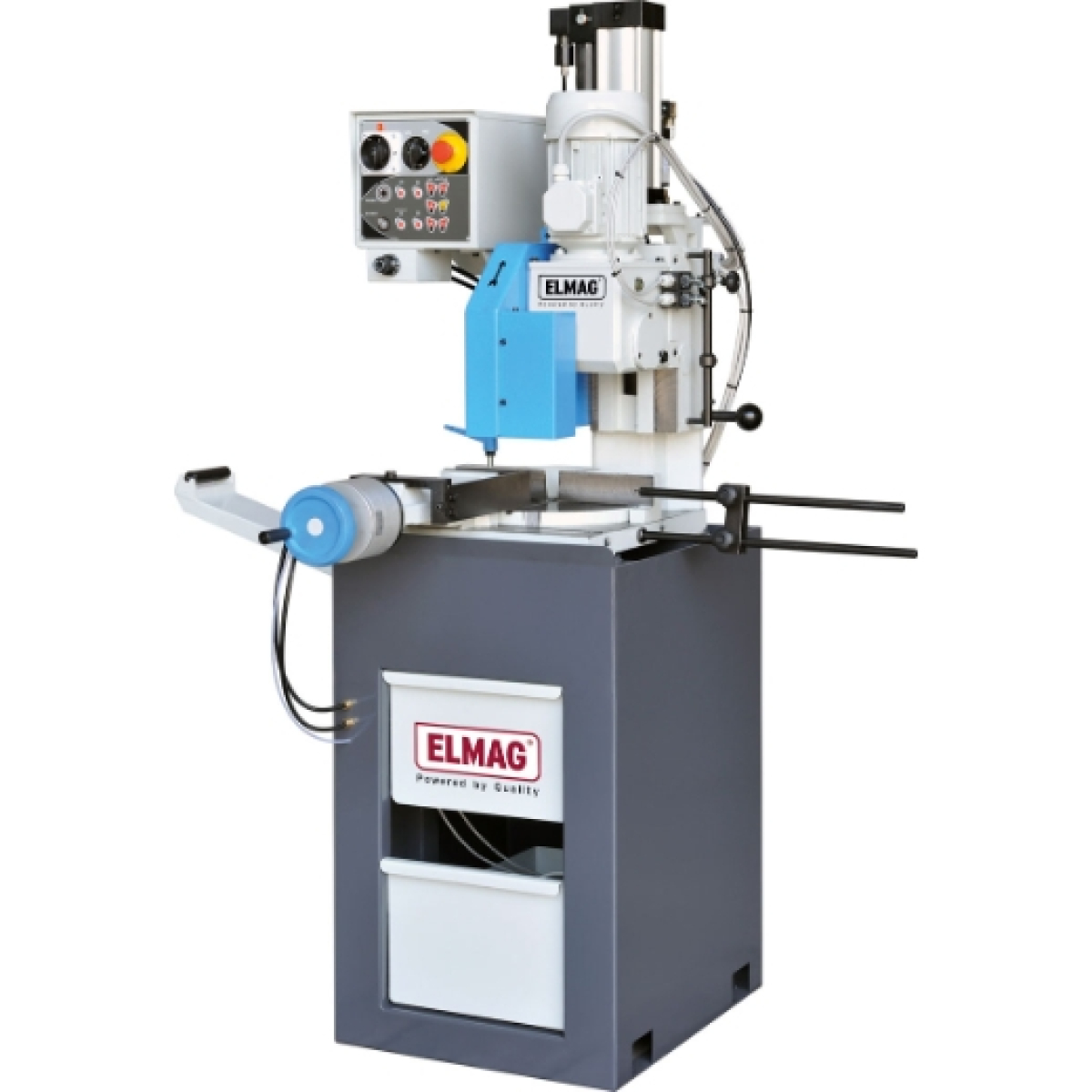

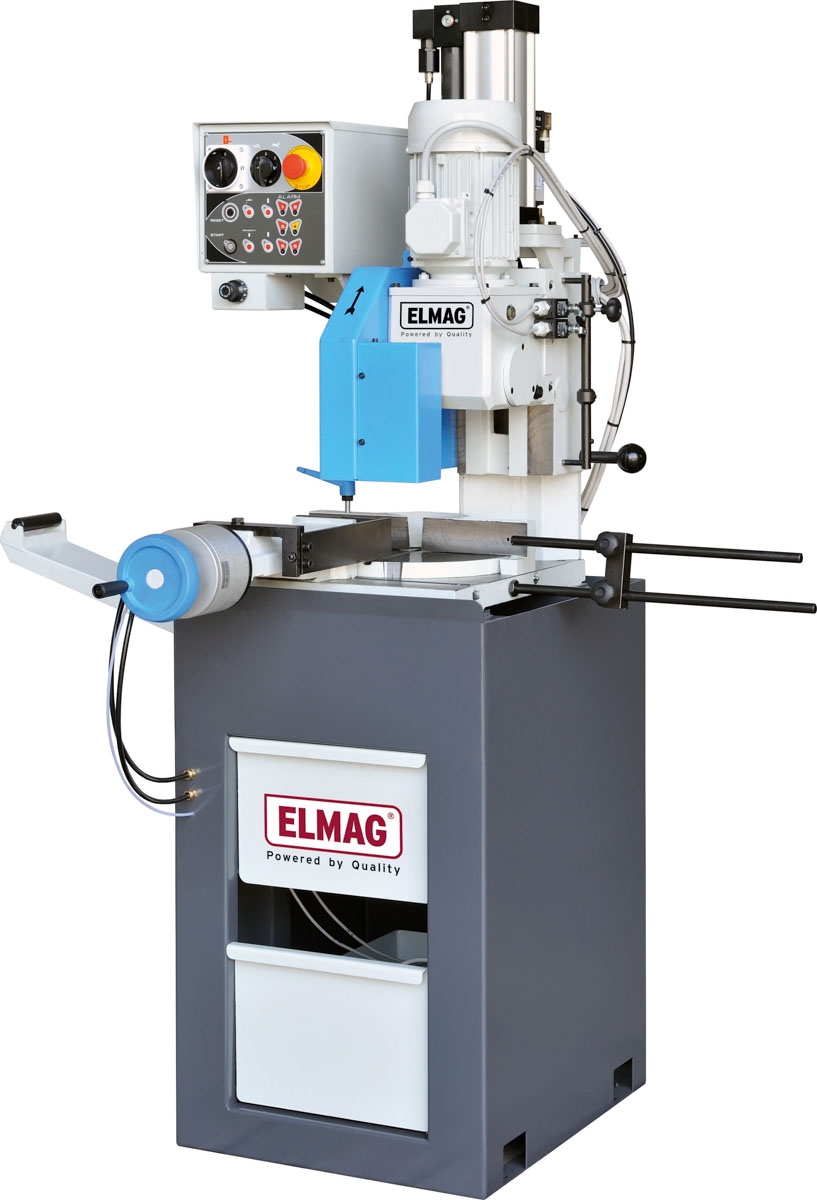

ELMAG Metall-Kreissägemaschine
VS 315 P
Halbautomatisches Pneumatiksystem mit Schnellspann- und Getriebekopfzylinder
Winkelsperren bei 45-0-45-60°
Schnittbereich max. 135x80 mm
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 100mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80mm
Vierkantrohr Schnittbereich bei 0°: Max. 90mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 90mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70mm
Rechteckrohr Schnittbereich bei 0°: Max. 135x80mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100x80mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70x80mm
Sägeblatt-Außendurchmesser: 315mm
Sägeblatt-Innendurchmesser: 32mm
Schraubstockspannweite max.: 160mm
Schnittwinkel: 45-0-60°
Drehzahlstufe 1 / 2: 33 / 66UpM
Motorleistung Drehzahlstufe 1 / 2: 1300 / 1800W
Netzanschluss: 400/50V/Hz
Einlaufhöhe für Rollbahnen: 900mm
Länge: 1500mm
Höhe: 2000mm
Gewicht: 300kg
Ursprungsland: IT
Paketdiensfähig: NEIN
VS-Modelle
Moderne, halbautomatische Vertikalkreissägen mit pneumatischem oder hydraulischem Schnellspannschraubstock, Automatikvorschub und Schnittdrucksteuerung. Halbautomatischer Schneidezyklus mit hoher Durchsatzleistung.
> Schnitttiefe mit Schaltnoppen einstellbar
> Rasche Winkeleinstellung: schwenkbarer Getriebekopf mit Winkelskala und -sperren
> Beidseitiges Spannen - Schnellspannschraubstock mit Antigrat-Werkstückhalter
> Leistungsstark: Hochleistungsmotor mit zwei Drehzahlstufen für harte/weiche Materialien
> Laufruhig und langlebig: Qualitätsgetriebe mit Ölbad für Dauerschmierung
> Vorschub jederzeit optimierbar: mit stufenlos einstellbarer Schnittdrucksteuerung
> Optimale Sägeblattführung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
> Späneräumer für Sägeblattreinigung
> Höchste Wiederholgenauigkeit: Stangensperre mit verstellbarem Materialanschlag
> Sicher: Sägeblattschutz/Schutzgitter, Not-Aus, Nullspannungsauslösung
Serienausstattung
- VS Metall-Kreissägemaschine
- H-Auto P Pneumatik halbautomatisch
- Späneräumer Sägeblattreinigung
- Materialauflage mit Laufrolle
- Stangensperre mit Materialanschlag
- GKS Getriebekopf schwenkbar
- Winkelskala und Winkelsperren
- Vertikalhub/Schnitttiefe einstellbar
- SSS Schnellspannschraubstock
- Antigrat-Werkstückhalter
- SSP Schnellspanner pneumatisch
- Hochleistungsantrieb/Ölbadgetriebe
- Zentrales Bedienpanel
- Folienpanel mit Betriebsindikatoren
- SDS Schnittdrucksteuerung
- Kühlsystem mit Elektropumpe
- Sägeblattschutz
- Not-Aus/Nullspannungsauslösung
- Stahlblechsockel und Spänewanne
- Werkzeug/Betriebsanleitung/CE
Halbautomatischer Schneidezyklus
- Zyklusstart ab Bedienpanel
- Material fixieren / Spanner zu
- Sägeblattantrieb ein
- Getriebekopf absenken / Schneiden
- Sägeblattantrieb aus
- Getriebekopf anheben / Rückstellen
- Werkstück lösen / Spanner auf
Halbautomatisches Pneumatiksystem mit Schnellspann- und Getriebekopfzylinder
Winkelsperren bei 45-0-45-60°
Schnittbereich max. 135x80 mm
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 100mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80mm
Vierkantrohr Schnittbereich bei 0°: Max. 90mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 90mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70mm
Rechteckrohr Schnittbereich bei 0°: Max. 135x80mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100x80mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70x80mm
Sägeblatt-Außendurchmesser: 315mm
Sägeblatt-Innendurchmesser: 32mm
Schraubstockspannweite max.: 160mm
Schnittwinkel: 45-0-60°
Drehzahlstufe 1 / 2: 33 / 66UpM
Motorleistung Drehzahlstufe 1 / 2: 1300 / 1800W
Netzanschluss: 400/50V/Hz
Einlaufhöhe für Rollbahnen: 900mm
Länge: 1500mm
Höhe: 2000mm
Gewicht: 300kg
Ursprungsland: IT
Paketdiensfähig: NEIN
VS-Modelle
Moderne, halbautomatische Vertikalkreissägen mit pneumatischem oder hydraulischem Schnellspannschraubstock, Automatikvorschub und Schnittdrucksteuerung. Halbautomatischer Schneidezyklus mit hoher Durchsatzleistung.
> Schnitttiefe mit Schaltnoppen einstellbar
> Rasche Winkeleinstellung: schwenkbarer Getriebekopf mit Winkelskala und -sperren
> Beidseitiges Spannen - Schnellspannschraubstock mit Antigrat-Werkstückhalter
> Leistungsstark: Hochleistungsmotor mit zwei Drehzahlstufen für harte/weiche Materialien
> Laufruhig und langlebig: Qualitätsgetriebe mit Ölbad für Dauerschmierung
> Vorschub jederzeit optimierbar: mit stufenlos einstellbarer Schnittdrucksteuerung
> Optimale Sägeblattführung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
> Späneräumer für Sägeblattreinigung
> Höchste Wiederholgenauigkeit: Stangensperre mit verstellbarem Materialanschlag
> Sicher: Sägeblattschutz/Schutzgitter, Not-Aus, Nullspannungsauslösung
Serienausstattung
- VS Metall-Kreissägemaschine
- H-Auto P Pneumatik halbautomatisch
- Späneräumer Sägeblattreinigung
- Materialauflage mit Laufrolle
- Stangensperre mit Materialanschlag
- GKS Getriebekopf schwenkbar
- Winkelskala und Winkelsperren
- Vertikalhub/Schnitttiefe einstellbar
- SSS Schnellspannschraubstock
- Antigrat-Werkstückhalter
- SSP Schnellspanner pneumatisch
- Hochleistungsantrieb/Ölbadgetriebe
- Zentrales Bedienpanel
- Folienpanel mit Betriebsindikatoren
- SDS Schnittdrucksteuerung
- Kühlsystem mit Elektropumpe
- Sägeblattschutz
- Not-Aus/Nullspannungsauslösung
- Stahlblechsockel und Spänewanne
- Werkzeug/Betriebsanleitung/CE
Halbautomatischer Schneidezyklus
- Zyklusstart ab Bedienpanel
- Material fixieren / Spanner zu
- Sägeblattantrieb ein
- Getriebekopf absenken / Schneiden
- Sägeblattantrieb aus
- Getriebekopf anheben / Rückstellen
- Werkstück lösen / Spanner auf
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
