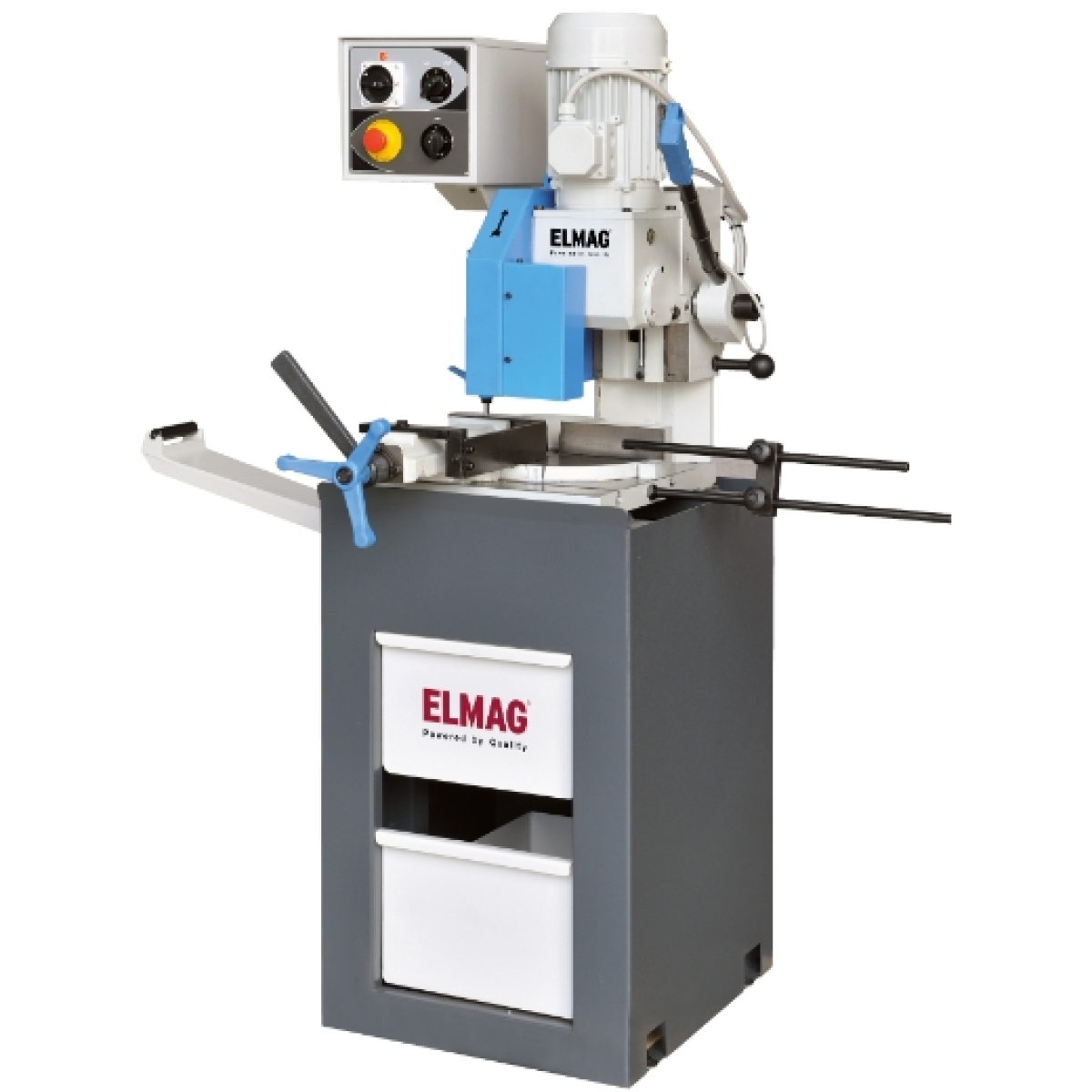

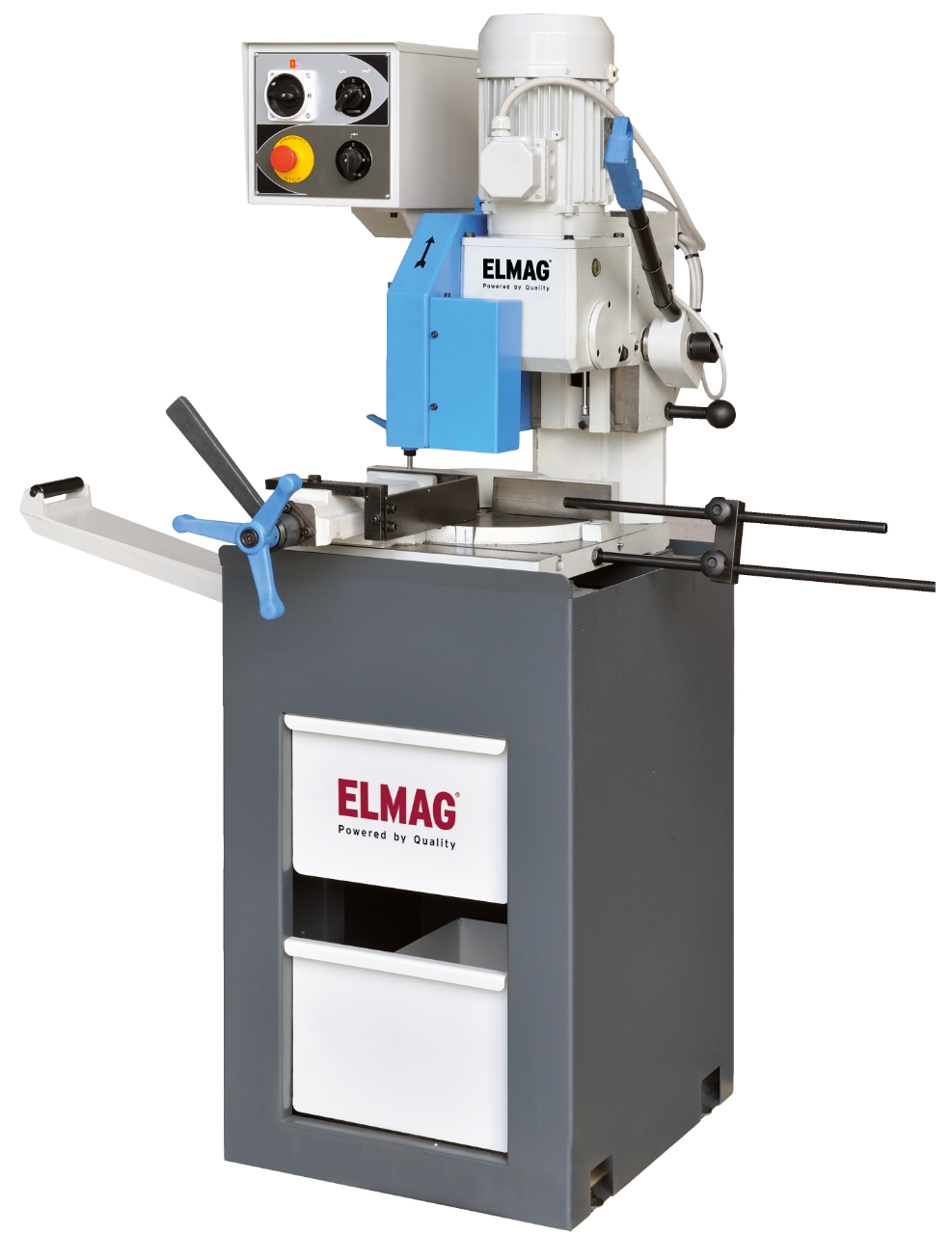

ELMAG Metall-Kreissägemaschine
VM 315-L
Schnittbereich max. 135x80 mm
Sägeblattdurchmesser 315 mm
Antrieb 1.320/1.910 W
Zwei Drehzahlstufen 17/34 UpM - ideale Drehzahlmodelle für INOX/NIRO/Edelstahl und harte Werkstoffe
Verstellbare Materialauflage mit Laufrolle
Kräftiges, beidseitiges Spannen mit nur einer Hebeldrehung - Schnellspannschraubstock mit Schnellspannhebel und Antigrat-Werkstückhalter
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 100mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80mm
Vierkantrohr Schnittbereich bei 0°: Max. 90mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 90mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70mm
Rechteckrohr Schnittbereich bei 0°: Max. 135x80mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100x80mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80x70mm
Sägeblatt-Außendurchmesser: 315mm
Sägeblatt-Innendurchmesser: 32mm
Schraubstockspannweite max.: 160mm
Schnittwinkel: 45-0-60°
Drehzahlstufe 1 / 2: 17 / 34UpM
Motorleistung Drehzahlstufe 1 / 2: 1320 / 1910W
Netzanschluss: 400/50V/Hz
Einlaufhöhe für Rollbahnen: 920mm
Länge: 1500mm
Höhe: 1700mm
Gewicht: 270kg
Ursprungsland: IT
Paketdiensfähig: NEIN
VM-Modelle
Robuste, manuell bedienbare Vertikal-Kreissägen für Handwerk, Gewerbe und Industrie.
> Präziser Schnitt - vertikale Schwalbenschwanzführung des Sägekopfes
> Vertikalhub bzw. Schnitttiefe genau einstellbar
> Höchste Wiederholgenauigkeit bei Serienschnitt - Stangensperre mit verstellbarem Materialschlag
> Rasche Winkeleinstellung - schwenkbarer Getriebekopf mit Winkelskala, Winkelsperren bei 45-0-45-60°
> Leistungsstark - ideal dimensionierter Antrieb mit zwei Drehzahlstufen für harte und weiche Werkstoffe
> Laufruhig und langlebig - Hochleistungsgetriebe mit Ölbad für Dauerschmierung
> Stets sauberes Sägeblatt - mit Späneräumer
> Optimale Sägeblattkühlung - Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
> Kühlmittelbehälter im Maschinensockel integriert
> Komfortable Bedienung - ERGO-Bedienhebel
> Sicher - mit Sägeblattschutz, Dauerschalter, Not-Aus, Nullspannungsauslösung
Serienausstattung
- VM Metall-Kreissägemaschinen
- Materialauflage mit Laufrolle
- Stangensperre mit Materialanschlag
- GKS Getriebekopf schwenkbar
- Winkelskala und Winkelsperren
- Vertikalhub/Schnitttiefe einstellbar
- SSS Schnellspannschraubstock
- Schnellspannhebel
- Antigrat-Werkstückhalter
- Hochleistungsantrieb
- Getriebe mit Ölbad-Dauerschmierung
- Kühlsystem mit Elektropumpe
- Späneräumer Sägeblattreinigung
- Zentrales Bedienpanel
- ERGO-Bedienhebel mit Rückstellung
- Sicherheits-Dauerschalter am Handgriff
- Sägeblattschutz selbstschließend
- Not-Aus/Nullspannungsauslösung
- Stahlblechsockel und Spänewanne
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Anlagenbau
- Schlossereien
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- KFZ-Werkstätten
- Karosseriebau
- Baugewerbe
Schnittbereich max. 135x80 mm
Sägeblattdurchmesser 315 mm
Antrieb 1.320/1.910 W
Zwei Drehzahlstufen 17/34 UpM - ideale Drehzahlmodelle für INOX/NIRO/Edelstahl und harte Werkstoffe
Verstellbare Materialauflage mit Laufrolle
Kräftiges, beidseitiges Spannen mit nur einer Hebeldrehung - Schnellspannschraubstock mit Schnellspannhebel und Antigrat-Werkstückhalter
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 100mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80mm
Vierkantrohr Schnittbereich bei 0°: Max. 90mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 90mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70mm
Rechteckrohr Schnittbereich bei 0°: Max. 135x80mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100x80mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80x70mm
Sägeblatt-Außendurchmesser: 315mm
Sägeblatt-Innendurchmesser: 32mm
Schraubstockspannweite max.: 160mm
Schnittwinkel: 45-0-60°
Drehzahlstufe 1 / 2: 17 / 34UpM
Motorleistung Drehzahlstufe 1 / 2: 1320 / 1910W
Netzanschluss: 400/50V/Hz
Einlaufhöhe für Rollbahnen: 920mm
Länge: 1500mm
Höhe: 1700mm
Gewicht: 270kg
Ursprungsland: IT
Paketdiensfähig: NEIN
VM-Modelle
Robuste, manuell bedienbare Vertikal-Kreissägen für Handwerk, Gewerbe und Industrie.
> Präziser Schnitt - vertikale Schwalbenschwanzführung des Sägekopfes
> Vertikalhub bzw. Schnitttiefe genau einstellbar
> Höchste Wiederholgenauigkeit bei Serienschnitt - Stangensperre mit verstellbarem Materialschlag
> Rasche Winkeleinstellung - schwenkbarer Getriebekopf mit Winkelskala, Winkelsperren bei 45-0-45-60°
> Leistungsstark - ideal dimensionierter Antrieb mit zwei Drehzahlstufen für harte und weiche Werkstoffe
> Laufruhig und langlebig - Hochleistungsgetriebe mit Ölbad für Dauerschmierung
> Stets sauberes Sägeblatt - mit Späneräumer
> Optimale Sägeblattkühlung - Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
> Kühlmittelbehälter im Maschinensockel integriert
> Komfortable Bedienung - ERGO-Bedienhebel
> Sicher - mit Sägeblattschutz, Dauerschalter, Not-Aus, Nullspannungsauslösung
Serienausstattung
- VM Metall-Kreissägemaschinen
- Materialauflage mit Laufrolle
- Stangensperre mit Materialanschlag
- GKS Getriebekopf schwenkbar
- Winkelskala und Winkelsperren
- Vertikalhub/Schnitttiefe einstellbar
- SSS Schnellspannschraubstock
- Schnellspannhebel
- Antigrat-Werkstückhalter
- Hochleistungsantrieb
- Getriebe mit Ölbad-Dauerschmierung
- Kühlsystem mit Elektropumpe
- Späneräumer Sägeblattreinigung
- Zentrales Bedienpanel
- ERGO-Bedienhebel mit Rückstellung
- Sicherheits-Dauerschalter am Handgriff
- Sägeblattschutz selbstschließend
- Not-Aus/Nullspannungsauslösung
- Stahlblechsockel und Spänewanne
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Anlagenbau
- Schlossereien
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- KFZ-Werkstätten
- Karosseriebau
- Baugewerbe
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
