ELMAG SUPER-SET-AKTION
Hohe Genauigkeit bei Serienschnitt - mit Stangensperre und Materialanschlag

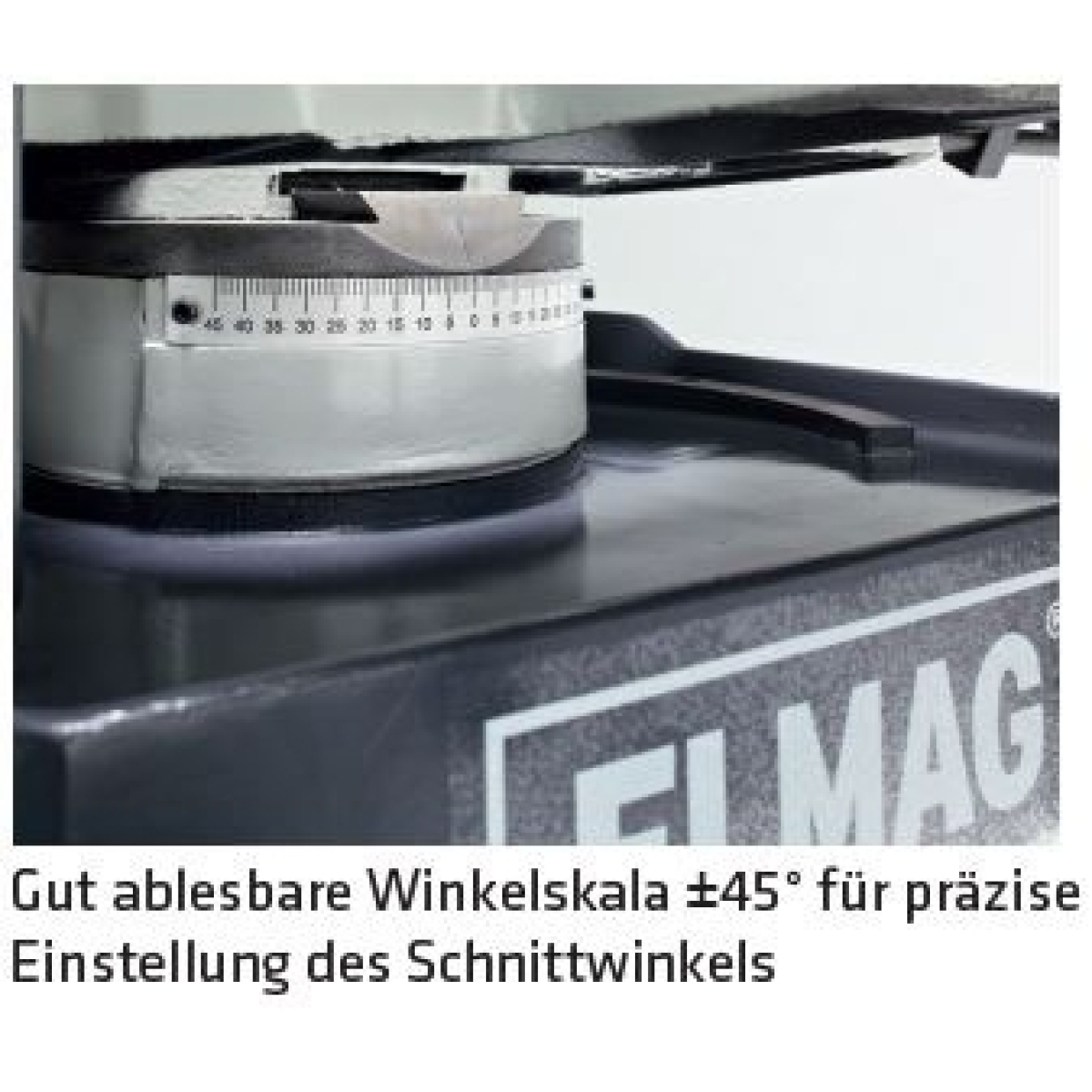

Rasche Gehrungseinstellung mit einem Hebelgriff - mit Winkelschnellspanner und Winkelskala 45-0-45°
Flexible Gehrungseinstellung - Getriebekopf und/oder Schraubstock schwenkbar
Schnitttiefe exakt begrenzbar - mit Schnitttiefenanschlag
Leistungsstark - zweistufiger Antriebsmotor 40/80 UpM
Laufruhig und langlebig - Qualitätsgetriebe mit Ölbad für Dauerschmierung

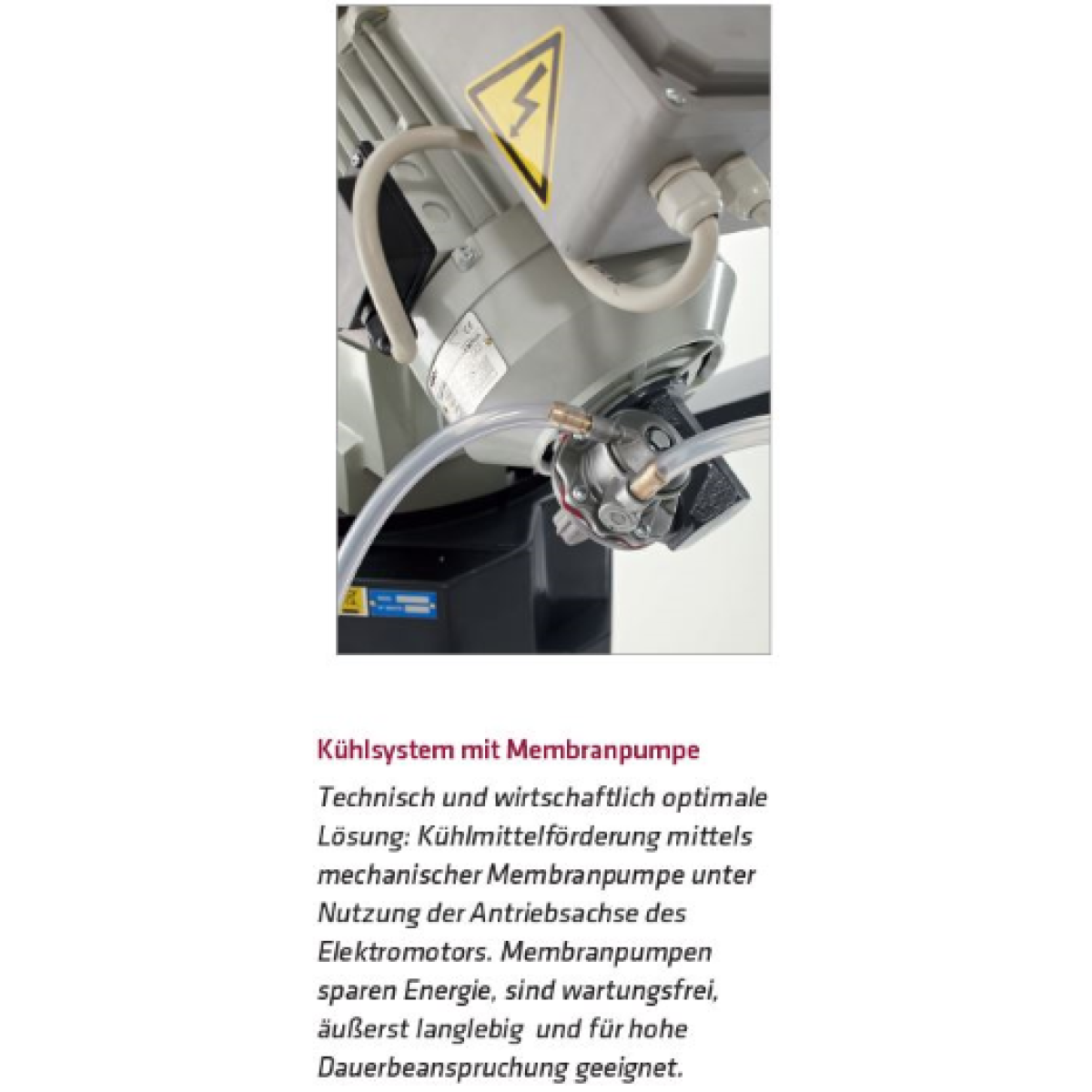

Optimale Kühlung - Kühlmittelkreislaufsystem mit Membranpumpe, Dosierventil und Rücklauffilter

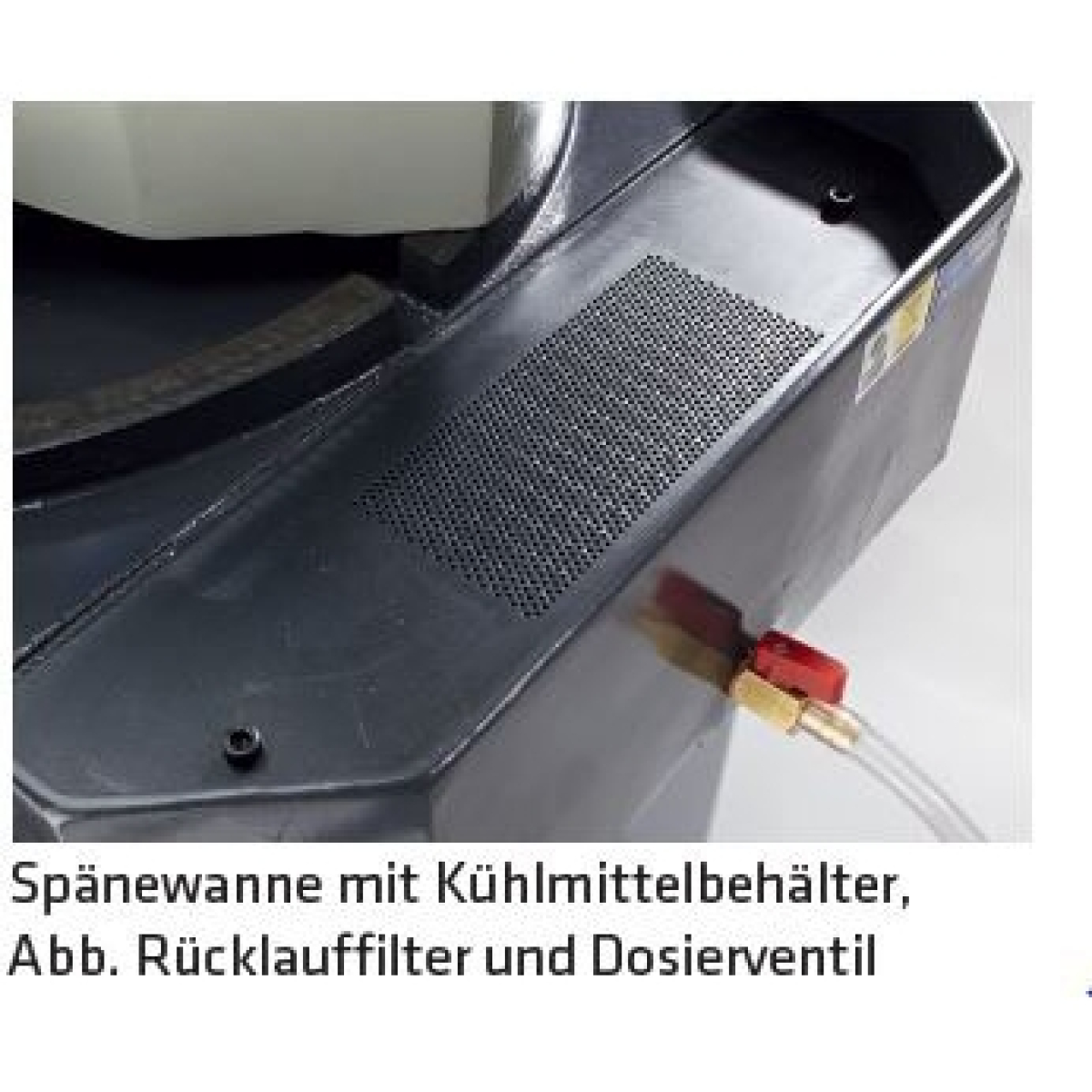

Kompakt - Kühlmittelbehälter in Spänewanne integriert
Stabile Schnittführung - mit ERGO-Bedienhebel
Sicher - selbstschließender Sägeblattschutz, Dauerschalter, Not-Aus, Nullspannungsauslösung
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 80mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 80mm
Vierkantrohr Schnittbereich bei 0°: Max. 80mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 70mm
Rechteckrohr Schnittbereich bei 0°: Max. 100x70mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 80x70mm
Sägeblatt-Außendurchmesser: 300mm
Sägeblatt-Innendurchmesser: 32mm
Schraubstockspannweite max.: 105mm
Schnittwinkel: 45-0-45°
Drehzahlstufe 1 / 2: 40 / 80UpM
Motorleistung Drehzahlstufe 1 / 2: 1100 / 1500W
Netzanschluss: 400/50V/Hz
Einlaufhöhe für Rollbahnen: 1010mm
Länge: 1475mm
Höhe: 1150mm
Gewicht: 98kg
Ursprungsland: IT
Paketdiensfähig: NEIN
Geniales Konzept für die flexible Fertigung
MKS RLSS-N Metallkreissägen sind eine ideale Lösung für den variablen Einzel- oder Kleinserienschnitt von Stangenmaterial. Die Maschinen bieten zwei Drehzahlstufen für harte und weiche Werkstoffe. Der Getriebekopf ist innerhalb von Sekunden auf einen neuen Gehrungswinkel einstellbar - dank einer zentral angeordneten Maschinenlagerung mit Winkelschnellspanner.
Glatter, nahezu gratfreier Schnitt
Die präzise gelagerte Antriebsachse sorgt für einen präzisen Rundlauf des Sägeblattes und für ein glattes Schnittbild. Das Werkstück wird mit dem Doppel-Schnellspannschraubstock an beiden Seiten der Schnittstelle gespannt und nahezu gratfrei druchgeschnitten.
Maßgeschneiderte Baugrößen
MKS RLSS-N Metallkreissägen sind in drei Baugrößen für einen Schnittbereich von 95x55 mm, 100x70 mm oder 115x70 mm lieferbar.
TECH-INFO - Nullspannungsauslösung
Die Nullspannungsauslösung einer Maschine ist ein Sicherheitsmechanismus. Er verhindert das unkontrollierte Wiederanlaufen des Maschinenantriebs bei Stromwiederkehr, z.B. nach einem Stromausfall.
Bei Spannungsabfall wird der Starttaster automatisch deaktiviert. Er muss für den Weiterbetrieb nach Strom-wiederkehr erneut betätigt werden.
Nullspannungsauslösung - Mögliche Ursachen:
- Netzstromausfall oder -abschaltung
- Ansprechen einer vorgeschalteten Netzstromsicherung
- Ansprechen eines Motorschutzschalters
- Not-Aus-Taster betätigt
- Starttaster defekt
- Kabelbruch
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Schlossereien
- Schmieden
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- Spenglereien
- KFZ-Werkstätten
- Karosseriebau
- Baugewerbe
- Landwirtschaft
- Berufsschulen
- Lehrwerkstätten
- Heimwerkstätten

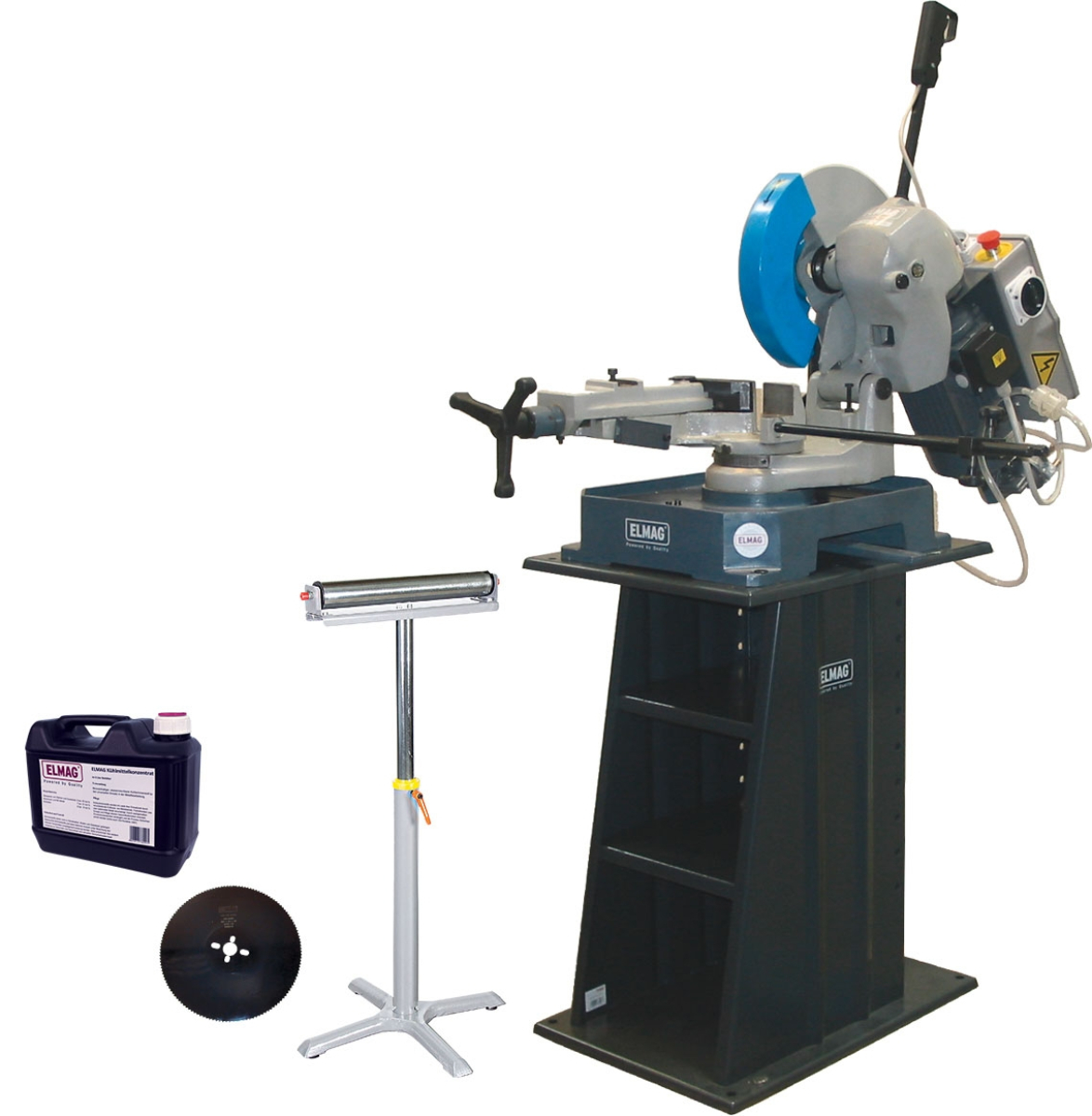

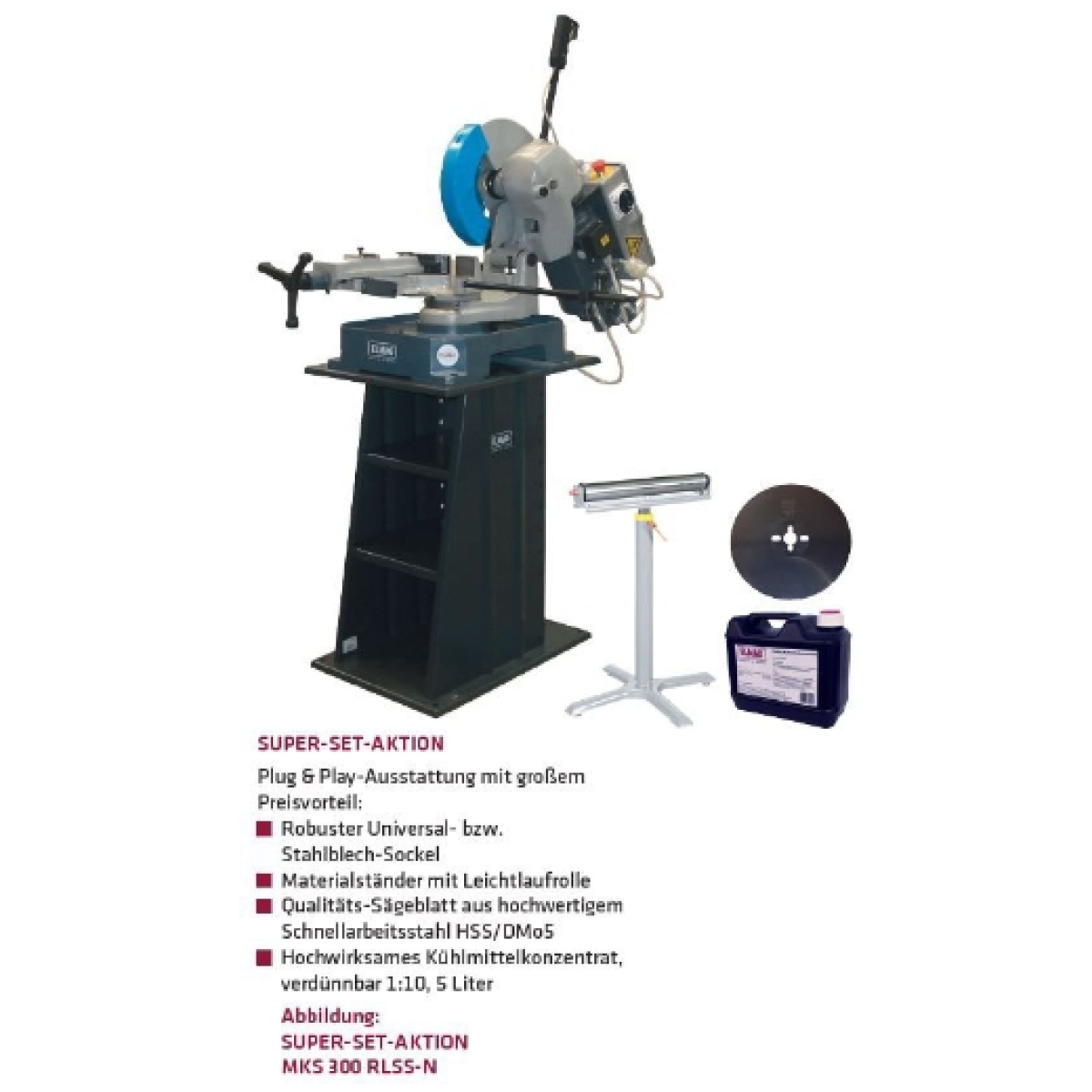

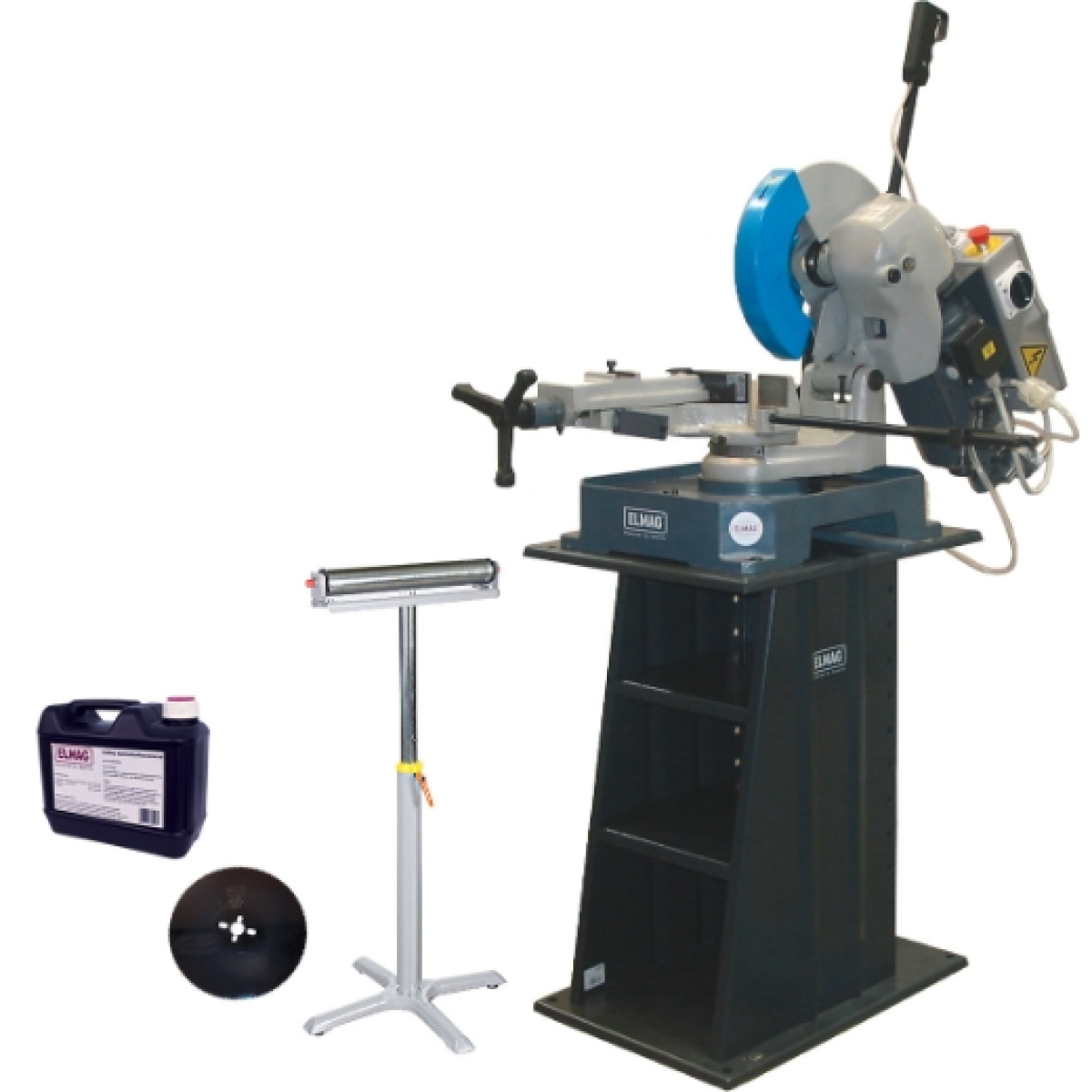

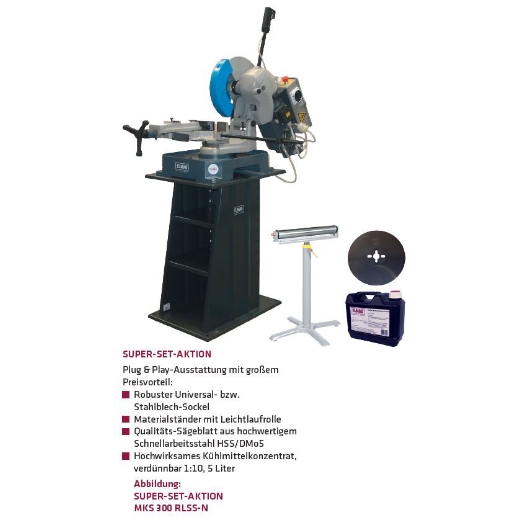

SUPER-SET-AKTION
- MKS RLSS-N Serienausstattung
- Universal- bzw. Stahlblech-Sockel
- Materialständer für Metallkreissägen
- Qualitäts-Sägeblatt HSS/DMo5
- Kühlmittelkonzentrat 1:10, 5 Liter
Serienausstattung
- MKS RLSS-N Metall-Kreissägemaschine
- Stangensperre mit Materialanschlag
- WSS Winkelschnellspanner/Winkelskala
- Schnitttiefenanschlag verstellbar
- DSS Doppel-Schnellspannschraubstock
- Schnellspannhebel
- Spannbacke(n) verstellbar
- Hochleistungsantrieb
- Getriebe mit Ölbad-Dauerschmierung
- Kühlsystem mit Membranpumpe
- ERGO Bedienhebel mit Rückstellung
- Sicherheits-Dauerschalter am Handgriff
- Sägeblattschutz selbstschließend
- Not-Aus/Nullspannungsauslösung
- Werkzeug/Betriebsanleitung/CE
Rasche Gehrungseinstellung mit einem Hebelgriff - mit Winkelschnellspanner und Winkelskala 45-0-45°
Flexible Gehrungseinstellung - Getriebekopf und/oder Schraubstock schwenkbar
Schnitttiefe exakt begrenzbar - mit Schnitttiefenanschlag
Leistungsstark - zweistufiger Antriebsmotor 40/80 UpM
Laufruhig und langlebig - Qualitätsgetriebe mit Ölbad für Dauerschmierung
Optimale Kühlung - Kühlmittelkreislaufsystem mit Membranpumpe, Dosierventil und Rücklauffilter
Kompakt - Kühlmittelbehälter in Spänewanne integriert
Stabile Schnittführung - mit ERGO-Bedienhebel
Sicher - selbstschließender Sägeblattschutz, Dauerschalter, Not-Aus, Nullspannungsauslösung
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 80mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 80mm
Vierkantrohr Schnittbereich bei 0°: Max. 80mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 70mm
Rechteckrohr Schnittbereich bei 0°: Max. 100x70mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 80x70mm
Sägeblatt-Außendurchmesser: 300mm
Sägeblatt-Innendurchmesser: 32mm
Schraubstockspannweite max.: 105mm
Schnittwinkel: 45-0-45°
Drehzahlstufe 1 / 2: 40 / 80UpM
Motorleistung Drehzahlstufe 1 / 2: 1100 / 1500W
Netzanschluss: 400/50V/Hz
Einlaufhöhe für Rollbahnen: 1010mm
Länge: 1475mm
Höhe: 1150mm
Gewicht: 98kg
Ursprungsland: IT
Paketdiensfähig: NEIN
Geniales Konzept für die flexible Fertigung
MKS RLSS-N Metallkreissägen sind eine ideale Lösung für den variablen Einzel- oder Kleinserienschnitt von Stangenmaterial. Die Maschinen bieten zwei Drehzahlstufen für harte und weiche Werkstoffe. Der Getriebekopf ist innerhalb von Sekunden auf einen neuen Gehrungswinkel einstellbar - dank einer zentral angeordneten Maschinenlagerung mit Winkelschnellspanner.
Glatter, nahezu gratfreier Schnitt
Die präzise gelagerte Antriebsachse sorgt für einen präzisen Rundlauf des Sägeblattes und für ein glattes Schnittbild. Das Werkstück wird mit dem Doppel-Schnellspannschraubstock an beiden Seiten der Schnittstelle gespannt und nahezu gratfrei druchgeschnitten.
Maßgeschneiderte Baugrößen
MKS RLSS-N Metallkreissägen sind in drei Baugrößen für einen Schnittbereich von 95x55 mm, 100x70 mm oder 115x70 mm lieferbar.
TECH-INFO - Nullspannungsauslösung
Die Nullspannungsauslösung einer Maschine ist ein Sicherheitsmechanismus. Er verhindert das unkontrollierte Wiederanlaufen des Maschinenantriebs bei Stromwiederkehr, z.B. nach einem Stromausfall.
Bei Spannungsabfall wird der Starttaster automatisch deaktiviert. Er muss für den Weiterbetrieb nach Strom-wiederkehr erneut betätigt werden.
Nullspannungsauslösung - Mögliche Ursachen:
- Netzstromausfall oder -abschaltung
- Ansprechen einer vorgeschalteten Netzstromsicherung
- Ansprechen eines Motorschutzschalters
- Not-Aus-Taster betätigt
- Starttaster defekt
- Kabelbruch
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Schlossereien
- Schmieden
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- Spenglereien
- KFZ-Werkstätten
- Karosseriebau
- Baugewerbe
- Landwirtschaft
- Berufsschulen
- Lehrwerkstätten
- Heimwerkstätten
SUPER-SET-AKTION
- MKS RLSS-N Serienausstattung
- Universal- bzw. Stahlblech-Sockel
- Materialständer für Metallkreissägen
- Qualitäts-Sägeblatt HSS/DMo5
- Kühlmittelkonzentrat 1:10, 5 Liter
Serienausstattung
- MKS RLSS-N Metall-Kreissägemaschine
- Stangensperre mit Materialanschlag
- WSS Winkelschnellspanner/Winkelskala
- Schnitttiefenanschlag verstellbar
- DSS Doppel-Schnellspannschraubstock
- Schnellspannhebel
- Spannbacke(n) verstellbar
- Hochleistungsantrieb
- Getriebe mit Ölbad-Dauerschmierung
- Kühlsystem mit Membranpumpe
- ERGO Bedienhebel mit Rückstellung
- Sicherheits-Dauerschalter am Handgriff
- Sägeblattschutz selbstschließend
- Not-Aus/Nullspannungsauslösung
- Werkzeug/Betriebsanleitung/CE
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
